Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Chất lỏng (không khuấy, bọt, bay hơi, v.v.) | Các mẫu sản phẩm: | Nycsul-501, NYCSUL-503 |
---|---|---|---|
Loại đầu dò: | Thân, chia thân, chống cháy nổ, chống ăn mòn, chống cháy nổ | Vật liệu dạng ăng-ten: | PP, PVC, PTFE (tùy chọn) |
Độ chính xác của phép đo: | <0,25% (phạm vi <20 m), <0,5% (phạm vi> 20 m) | Áp suất quy trình: | -0,1 ~ 0,1 MPa, (áp suất khí quyển) |
Kết nối quá trình: | chủ đề, glange (tùy chọn) | Lớp chống cháy nổ: | Exia II CT6 Ga, Exd II CT6Gb |
Điểm nổi bật: | Máy đo mức siêu âm NYCSUL,Máy đo mức siêu âm RS485,Máy phát mức siêu âm chống cháy nổ |

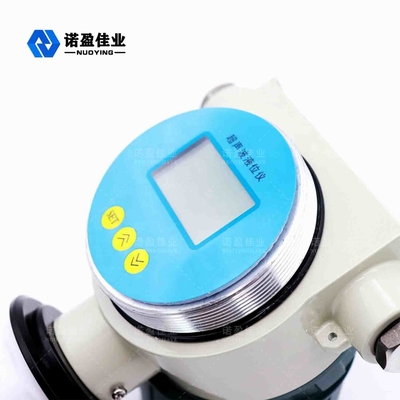

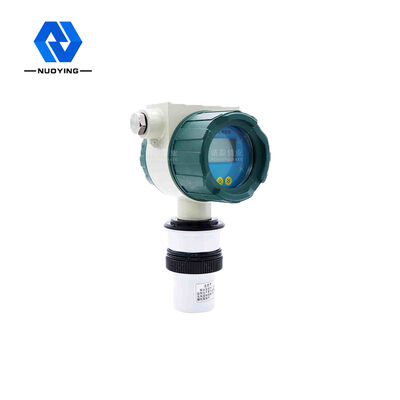

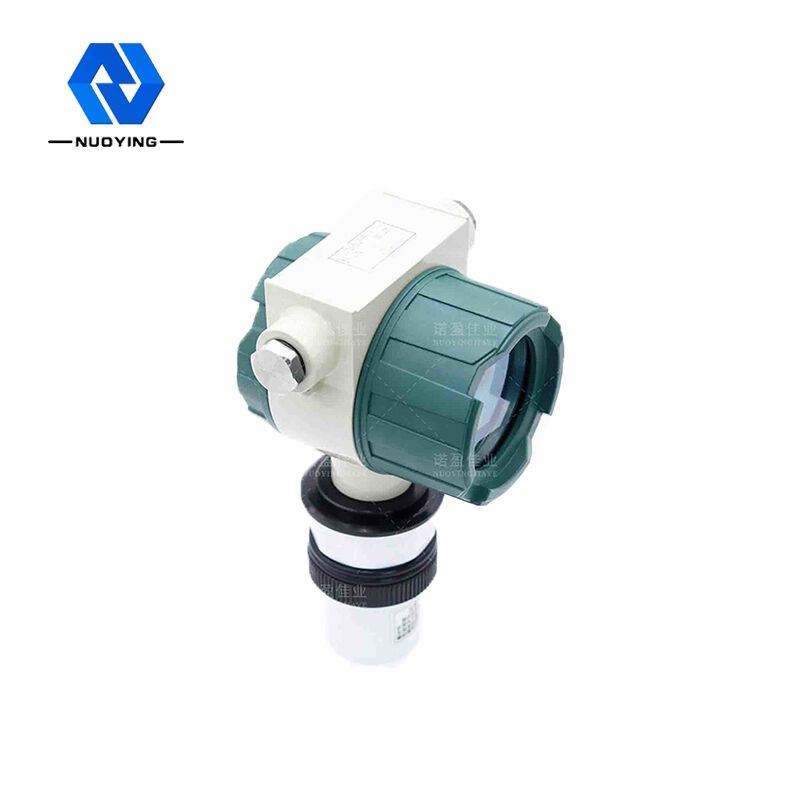

Máy đo mức siêu âm IP68 NYCSUL với RS485
Nguyên lý hoạt động của Máy đo mức siêu âm IP68 NYCSUL với RS485
Sóng siêu âm truyền trong chất khí, chất lỏng và chất rắn với một tốc độ truyền sóng nhất định.Khi sóng siêu âm truyền trong môi trường, nó sẽ bị hấp thụ và suy giảm, độ suy giảm trong chất khí là lớn nhất và độ suy giảm trong chất rắn là nhỏ nhất.Khi sóng siêu âm đi qua mặt phân cách của hai môi trường khác nhau, hiện tượng phản xạ và khúc xạ sẽ xảy ra.Đối với các giao diện có sự khác biệt lớn về trở kháng âm, nó gần như là phản xạ toàn phần.Khoảng thời gian từ khi truyền sóng siêu âm đến khi nhận được tín hiệu truyền đi có liên quan đến vị trí của mặt phân cách.Máy đo mức siêu âm sử dụng đặc tính này của sóng siêu âm để đo mức.

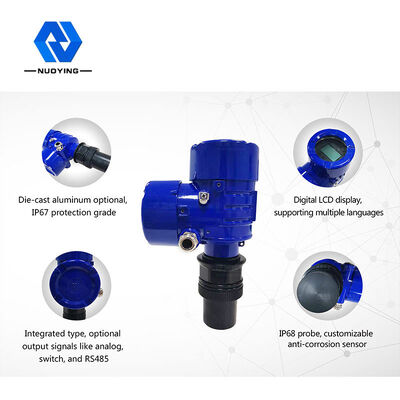

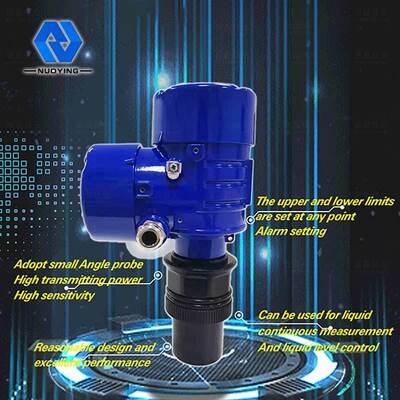

Tính năng thiết kếcủa Máy đo mức siêu âm IP68 NYCSUL với RS485
◎ thiết kế hợp lý, hiệu suất tuyệt vời, cấu trúc đơn giản, cài đặt thuận tiện, v.v.
◎ đầu dò góc nhỏ được sử dụng cho sóng siêu âm, với công suất truyền lớn và độ nhạy cao
◎ cài đặt giới hạn trên và dưới và cài đặt cảnh báo tại bất kỳ điểm nào, có thể được sử dụng để đo chất lỏng liên tục và kiểm soát mức chất lỏng
Các thông số kỹ thuậtcủa Máy đo mức siêu âm IP68 NYCSUL với RS485
Tứng dụng ypical | Chất lỏng (không khuấy, bọt, bay hơi, v.v.) |
Mô hình sản phẩm | Nycsul-501, NYCSUL-502, NYCSUL-503 |
Loại đầu dò | Thân, chia thân, chống cháy nổ, chống ăn mòn, chống ăn mòn và chống cháy nổ |
Vật liệu ăng ten | PP, PVC, PTFE, 304 |
Dải đo | 0 ~ 20M (tích hợp), 0 ~ 40m (riêng biệt), |
Độ chính xác của phép đo | <0,25% (phạm vi <20 m), <0,5% (phạm vi> 20 m) |
Nhiệt độ quá trình | 3M, 20M (giếng sâu có thể đo vài trăm mét, cũng có thể được tùy chỉnh) |
Độ chính xác của phép đo | 0,05% ~ 0,1% F. S |
Nhiệt độ quá trình | -20 ~ + 70C |
Quy trình áp lực | -0,1 ~ = 0,1 MPa, (áp suất khí quyển) |
Giao diện điện | M20 × 1,5, ½ "NPT |
Lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
Kết nối quá trình | Kết nối quá trình |
Chế độ hiển thị | Mức chất lỏng, khoảng cách (chiều cao không khí) |
Đặt đầu ra | Cài đặt giới hạn trên, cài đặt giới hạn dưới |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus... |
Lớp bảo vệ | IP65, IP67, IP68 (Tùy chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
