Thông tin chi tiết sản phẩm:
|
Dải đo: | 0-10m | Dải tần số: | 40KHz 、 100KHz |
---|---|---|---|
Nâng cấp chống cháy nổ: | ExiaⅡCT6 Ga | Lớp bảo vệ: | IP65, IP67 |
Trưng bày: | LCD | Thiết lập đầu ra: | Cài đặt giới hạn trên, cài đặt giới hạn dưới |
Chế độ hiển thị: | Mức chất lỏng, khoảng cách (chiều cao trống) | Nhiệt độ quy trình: | -20 ~ + 70 ℃ |
Điểm nổi bật: | Đầu dò mức siêu âm IP65,Trí tuệ hóa đầu dò mức siêu âm,cảm biến mức bể dầu siêu âm IP65 |

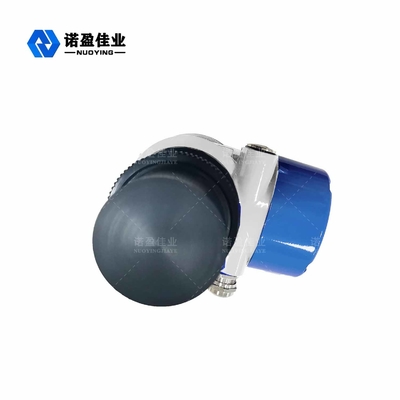

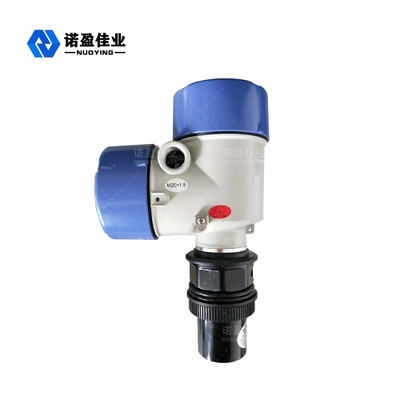

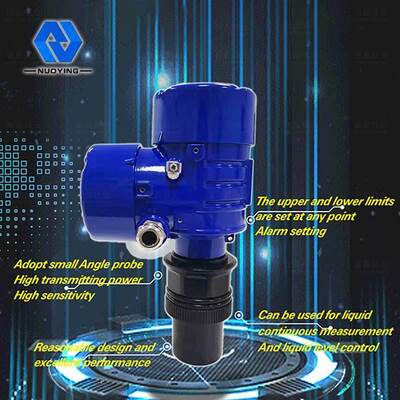

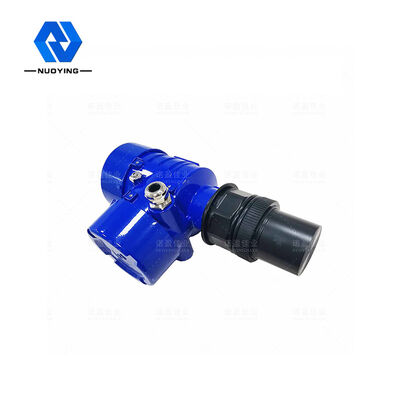

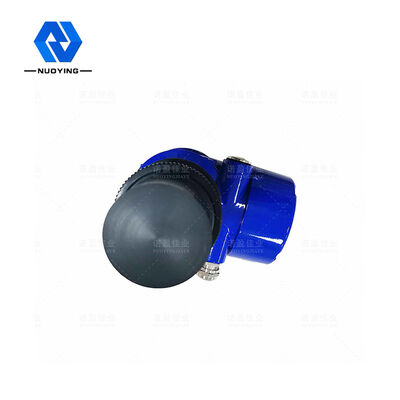

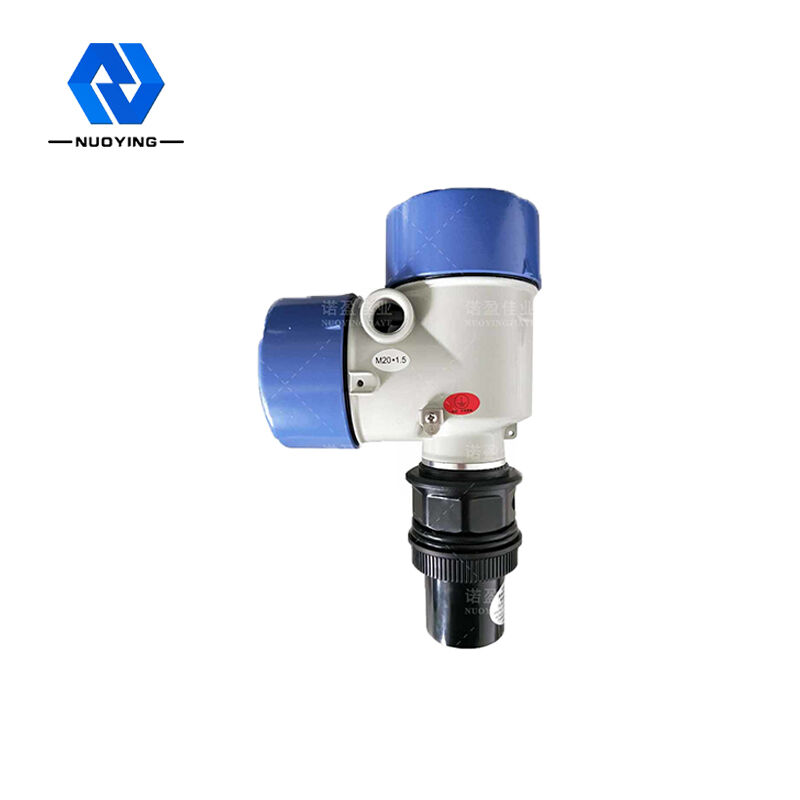

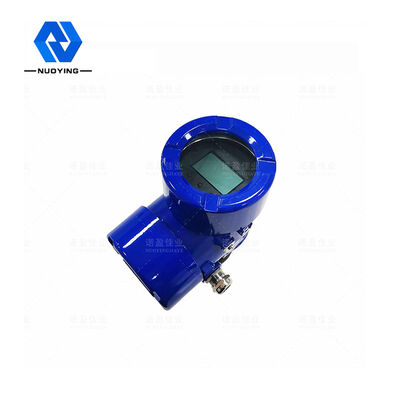

Máy phát mức siêu âm
Máy đo mức siêu âm là loại máy đo mức kỹ thuật số được điều khiển bằng bộ vi xử lý.Trong phép đo xung siêu âm được thực hiện bởi cảm biến (bộ chuyển đổi), sóng âm thanh sau khi phản xạ bề mặt chất lỏng bởi cùng một cảm biến nhận, bởi tinh thể áp điện được chuyển đổi thành tín hiệu điện, và bởi sóng âm thanh giữa thời gian truyền và nhận để tính toán cảm biến khoảng cách đo được trên bề mặt chất lỏng.Do sử dụng phép đo không tiếp xúc, môi trường đo gần như không giới hạn, có thể được sử dụng rộng rãi trong nhiều loại phép đo chiều cao vật chất lỏng và rắn.
Máy phát mức siêu âmThông số kỹ thuật
Ứng dụng tiêu biểu | Đo mức chất lỏng |
Dải tần số | 40KHz,100KHz |
Loại đầu dò | Tích hợp |
ProbeMaterial | PP / PVC / PTFE / 304 (tùy chọn) |
Dải đo | 0~20m |
Độ chính xác đo lường | <0,25% (Phạm vi<20 m) |
Hình tam giác | 10 ° |
Nguồn cấp | 24VDC,220VAC |
Nhiệt độ quy trình | (-20-70℃) |
Quy trình áp lực | Áp suất bình thường |
Kết nối quá trình | Chủ đề, mặt bích, lắp giá đỡ (tùy chọn) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 ... |
Chế độ hiển thị | Mức chất lỏng, khoảng cách (chiều cao trống) |
Thiết lập đầu ra | Cài đặt giới hạn trên, cài đặt giới hạn dưới |
Trưng bày | LCD |
Chất liệu vỏ | Polypropylene / nhôm |
Lớp bảo vệ | IP65, IP67 |
Nâng cấp chống cháy nổ | ExiaⅡCT6 Ga |
Lưu ý: tùy chỉnh theo yêu cầu
Máy phát mức siêu âmNguyên tắc cài đặt
Điểm mù của máy đo mức siêu âm phải được xem xét khi lắp đặt máy đo mức siêu âm.Khi mực chất lỏng vào vùng mù, máy đo mức siêu âm không thể đo mức chất lỏng, do đó khi xác định phạm vi của máy đo mức siêu âm phải dành lề 50 cm, lắp đặt, đầu đo phải cao hơn mức cao nhất khoảng 50 cm. .Bằng cách này, chúng tôi có thể đảm bảo việc giám sát chính xác mức chất lỏng và sự an toàn của máy đo mức siêu âm.
Trong thực tế sử dụng, do lắp đặt không đúng cách, thước đo mức bị ngập hoàn toàn trong nước dẫn đến hỏng hoàn toàn thước đo mức, do đó cần phải xem xét giá trị mức cao nhất của chất lỏng đo được.
Cần chú ý lắp đặt máy móc: khi lắp đặt máy phải vuông góc với bề mặt kiểm tra, tránh dùng để đo tính chất bọt của vật thể, tránh lắp đặt trên bề mặt đo khoảng cách khoảng cách nhỏ hơn khoảng cách vùng mù (điểm mù: mỗi sản phẩm sẽ có một tiêu chuẩn, cùng với sản phẩm), chùm tia phải được xem xét để tránh vật liệu chặn không đáp ứng với tưới và thành bình, phát hiện khối lượng chất rắn nên điều chỉnh vị trí đầu dò, giảm sai số đo.
Người liên hệ: Gao
Tel: 18792851016
