Thông tin chi tiết sản phẩm:
|
| Dải đo: | 0-10m | Dải tần số: | 40KHz 、 100KHz |
|---|---|---|---|
| Nâng cấp chống cháy nổ: | ExiaⅡCT6 Ga | Lớp bảo vệ: | IP65, IP67 |
| Trưng bày: | LCD | Thiết lập đầu ra: | Cài đặt giới hạn trên, cài đặt giới hạn dưới |
| Chế độ hiển thị: | Mức chất lỏng, khoảng cách (chiều cao trống) | Nhiệt độ quy trình: | -20 ～ + 70 ℃ |
| Điểm nổi bật: | Bộ phát mức siêu âm IP67,Cảm biến mức siêu âm 100KHz,Cảm biến mức siêu âm 40KHz cho bể nước |
||

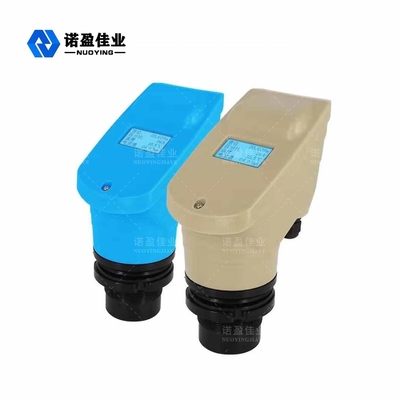

Đo mức Máy phát mức siêu âm Trí tuệ hóa Chất liệu PVC Đo không tiếp xúc

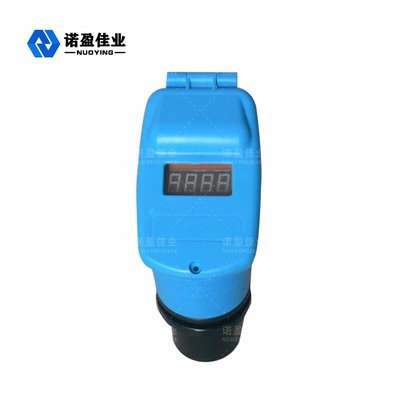

Máy phát mức siêu âm
Máy đo mức siêu âm là loại máy đo mức kỹ thuật số được điều khiển bằng bộ vi xử lý.Trong phép đo xung siêu âm được thực hiện bởi cảm biến (bộ chuyển đổi), sóng âm thanh sau khi phản xạ bề mặt chất lỏng bởi cùng một cảm biến nhận, bởi tinh thể áp điện được chuyển đổi thành tín hiệu điện, và bởi sóng âm thanh giữa thời gian truyền và nhận để tính toán cảm biến khoảng cách đo được trên bề mặt chất lỏng.Do sử dụng phép đo không tiếp xúc, môi trường đo gần như không giới hạn, có thể được sử dụng rộng rãi trong nhiều loại phép đo chiều cao vật chất lỏng và rắn.
Máy phát mức siêu âmThông số kỹ thuật
| Ứng dụng tiêu biểu | Đo mức chất lỏng |
| Dải tần số | 40KHz,100KHz |
| Loại đầu dò | Tích hợp |
| ProbeMaterial | PP / PVC / PTFE / 304 (tùy chọn) |
| Dải đo | 0～20m |
| Độ chính xác đo lường | ＜0,25% (Phạm vi＜20 m) |
| Hình tam giác | 10 ° |
| Nguồn cấp | 24VDC,220VAC |
| Nhiệt độ quy trình | (-20-70℃) |
| Quy trình áp lực | Áp suất bình thường |
| Kết nối quá trình | Chủ đề, mặt bích, lắp giá đỡ (tùy chọn) |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 ... |
| Chế độ hiển thị | Mức chất lỏng, khoảng cách (chiều cao trống) |
| Thiết lập đầu ra | Cài đặt giới hạn trên, cài đặt giới hạn dưới |
| Trưng bày | LC D |
| Chất liệu vỏ | Polypropylene / nhôm |
| Lớp bảo vệ | IP65, IP67 |
| Nâng cấp chống cháy nổ | ExiaⅡCT6 Ga |
Lưu ý: tùy chỉnh theo yêu cầu
Máy phát mức siêu âmNguyên tắc đo lường
Máy đo mức siêu âm được lắp trên nóc thùng chứa.Dưới sự điều khiển của bộ phận điện tử, đầu dò phát ra một chùm xung siêu âm tới đối tượng cần đo, sóng âm thanh được phản xạ bởi bề mặt của đối tượng và một phần của tiếng vang phản xạ được đầu dò tiếp nhận và chuyển đổi thành một tín hiệu điện, được truyền lại theo sóng siêu âm.Sự khác biệt về thời gian để tiếp nhận lại và tốc độ âm thanh đã biết được sử dụng để xác định sự thay đổi của mức vật liệu.Tín hiệu vi sóng được thiết bị điện tử xử lý và cuối cùng được chuyển thành tín hiệu điện liên quan đến mức vật liệu.
