Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Chất lỏng (không khuấy.) | Các mẫu sản phẩm: | NYCSUL-503 |
|---|---|---|---|
| Loại đầu dò: | Thân, chia thân, chống cháy nổ, chống ăn mòn, chống ăn mòn | Vật liệu dạng ăng-ten: | PP, PVC, PTFE |
| Độ chính xác của phép đo: | <0,25% (phạm vi <20 m), | Áp suất quy trình: | -0,1 ~ = 0,1 MPa (áp suất khí quyển) |
| Kết nối quá trình: | Mặt bích | Lớp chống cháy nổ: | Exia II CT6 Ga, Exd II CT6 Gb (xem giấy chứng nhận) |
| Điểm nổi bật: | Máy đo mức siêu âm PTFE,Cài đặt cảnh báo Cảm biến mức siêu âm,Máy phát mức siêu âm mặt bích |
||

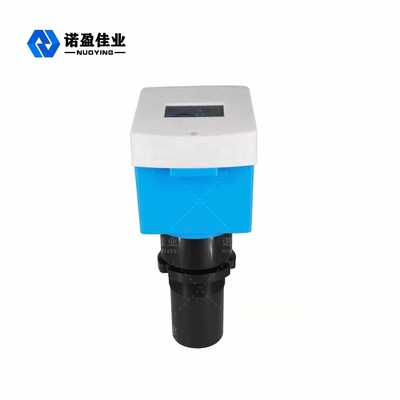

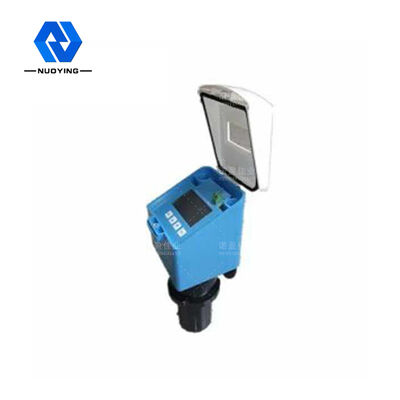

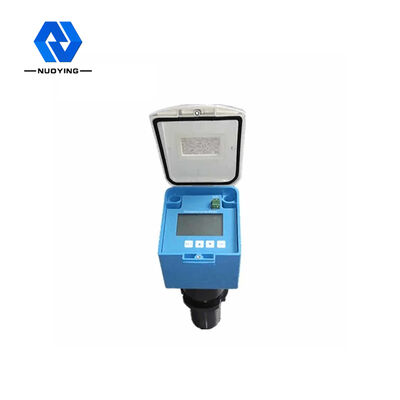

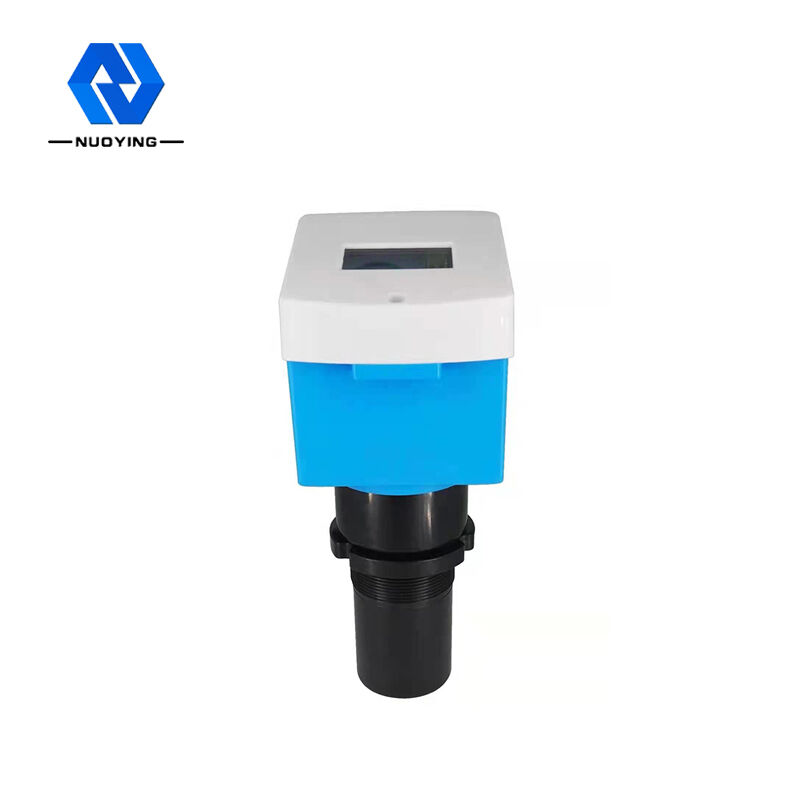

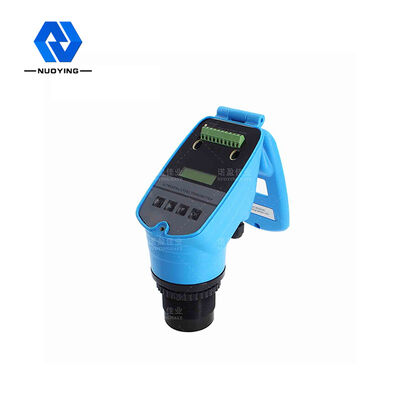

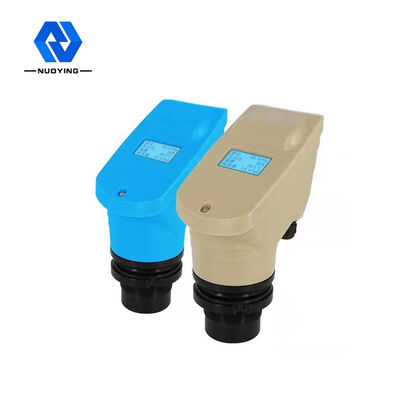

Cài đặt báo động máy đo mức siêu âm NYCSUL có độ nhạy cao tại bất kỳ điểm nào
Nguyên tắc làm việcCài đặt báo động máy đo mức siêu âm NYCSUL có độ nhạy cao tại bất kỳ Ponit nào
Nguyên lý hoạt động của máy đo mức siêu âm là đầu dò siêu âm (đầu dò) phát ra sóng âm xung tần số cao khi nó gặp bề mặt của vật liệu (vật liệu) được đo và bị phản xạ và gập lại.Tiếng vang phản xạ được đầu dò tiếp nhận và chuyển đổi thành tín hiệu điện.Thời gian lan truyền của sóng âm Tỷ lệ thuận với khoảng cách từ sóng âm đến bề mặt của vật.Mối quan hệ giữa quãng đường truyền sóng âm S, tốc độ âm C và thời gian truyền âm T có thể biểu thị bằng công thức: S=C×T/2.
Do xung siêu âm truyền đi có độ rộng nhất định, sóng phản xạ trong một khu vực nhỏ gần đầu dò chồng lên sóng truyền qua, không thể xác định được và không thể đo được giá trị khoảng cách của nó.Khu vực này được gọi là vùng chết đo lường.Kích thước của vùng mù có liên quan đến kiểu máy đo mức siêu âm.
Phần đầu dò phát ra sóng siêu âm, sóng siêu âm sẽ bị phản xạ khi gặp môi trường có mật độ chênh lệch lớn so với không khí và phần đầu dò sẽ nhận được sóng phản xạ.Khoảng cách từ đầu dò đến bề mặt chất lỏng (vật thể) tỷ lệ thuận với thời gian sóng siêu âm truyền qua: khoảng cách [m] = thời gian x tốc độ âm thanh/2 [m]
Tính năng thiết kếCài đặt báo động máy đo mức siêu âm NYCSUL có độ nhạy cao tại bất kỳ Ponit nào
◎ thiết kế hợp lý, hiệu suất tuyệt vời, cấu trúc đơn giản, lắp đặt thuận tiện, v.v.
◎ Đầu dò góc nhỏ được sử dụng cho sóng siêu âm, với công suất truyền lớn và độ nhạy cao
◎ cài đặt giới hạn trên và dưới và cài đặt cảnh báo tại bất kỳ điểm nào, có thể được sử dụng để đo chất lỏng liên tục và kiểm soát mức chất lỏng
Các thông số kỹ thuậtCài đặt báo động máy đo mức siêu âm NYCSUL có độ nhạy cao tại bất kỳ Ponit nào
| tứng dụng ypical | Chất lỏng (không khuấy, bọt, bay hơi, v.v.) |
| mẫu mã sản phẩm | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Loại đầu dò | Cơ thể, cơ thể tách rời, chống cháy nổ, chống ăn mòn, chống ăn mòn và chống cháy nổ |
| vật liệu anten | PP, PVC, PTFE, 304 |
| Phạm vi đo | 0~20M (tích hợp), 0~40m(riêng biệt), |
| Độ chính xác của phép đo | <0,25% (phạm vi <20 m), <0,5% (phạm vi >20 m) |
| nhiệt độ quá trình | 3M, 20M (giếng sâu có thể đo vài trăm mét, cũng có thể tùy chỉnh) |
| Độ chính xác của phép đo | 0,05% ~ 0,1% F.S |
| nhiệt độ quá trình | -20~+70C |
| áp lực quá trình | -0,1 ~=0,1 MPa, (áp suất khí quyển) |
| Giao diện điện | M20×1.5,½"NPT |
| lớp bảo vệ | IP65, IP67, IP68(tùy chọn) |
| Kết nối quá trình | Kết nối quá trình |
| Chế độ hiển thị | Mức chất lỏng, khoảng cách (độ cao không khí) |
| Đặt đầu ra | Cài đặt giới hạn trên, cài đặt giới hạn dưới |
| đầu ra tín hiệu | 4... 20mA/HART/RS485/Modbus... |
| lớp bảo vệ | IP65, IP67, IP68(Tùy chọn) |
| Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb(xem giấy chứng nhận để biết chi tiết) |
※Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
