Thông tin chi tiết sản phẩm:
|
Dải đo: | 0 ~ 20m (tích hợp) | Áp suất quy trình: | -0,1 ~ 0,1MPa |
---|---|---|---|
Kết nối quá trình: | Mặt bích | đầu ra tín hiệu: | 4 ... 20 mA |
Chế độ hiển thị: | Mức chất lỏng (chiều cao không khí) | Đặt đầu ra: | Cài đặt giới hạn trên và giới hạn dưới |
Các mức độ bảo vệ: | IP65 、 IP67 、 IP68 (tùy chọn) | Lớp chống cháy nổ: | Exia II CT6 Ga |
Điểm nổi bật: | Cảm biến mức siêu âm mặt bích,Máy đo mức siêu âm công suất truyền lớn |

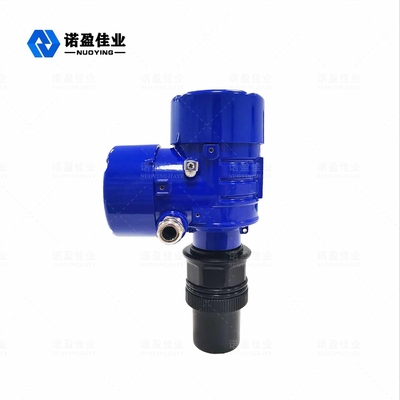

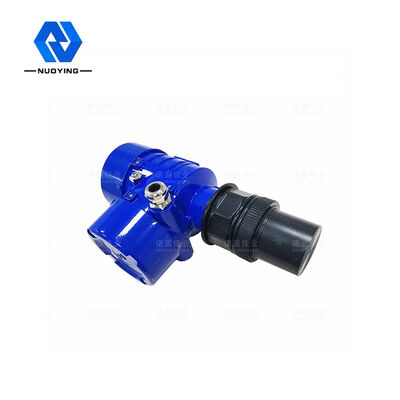

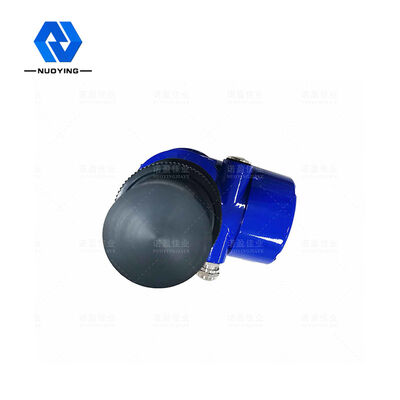

Máy đo mức siêu âm mặt bích với công suất truyền tải lớn
Nguyên tắc làm việc củaMáy đo mức siêu âm mặt bích với công suất truyền tải lớn
Máy đo mức siêu âm được lắp đặt trên đỉnh của container.Dưới sự điều khiển của thiết bị điện tử, đầu dò phát ra một chùm xung siêu âm đến đối tượng cần đo.Sóng âm thanh được phản xạ bởi bề mặt của vật thể và một số tiếng vang phản xạ được đầu dò tiếp nhận và chuyển đổi thành tín hiệu điện.Sự khác biệt về thời gian để được nhận lại và tốc độ âm thanh đã biết được sử dụng để xác định sự thay đổi của mức độ vật liệu.Tín hiệu vi sóng được xử lý bởi thiết bị điện tử và cuối cùng được chuyển đổi thành tín hiệu điện liên quan đến mức vật liệu.

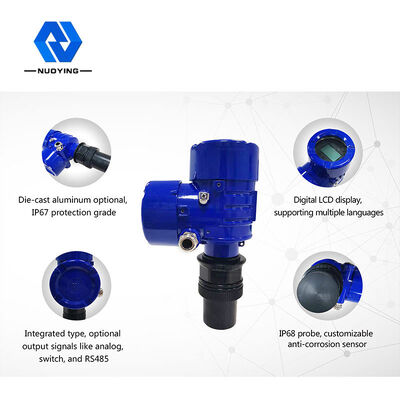

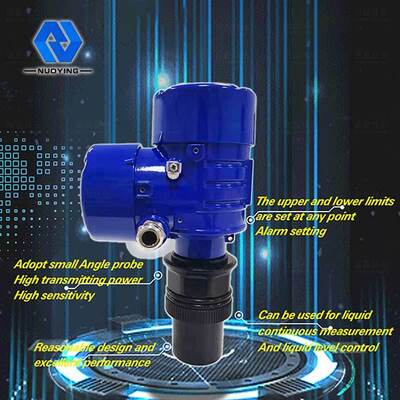

Tính năng thiết kếcủaMáy đo mức siêu âm mặt bích với công suất truyền tải lớn
◎ Đầu dò góc nhỏ được sử dụng cho sóng siêu âm, với công suất truyền lớn và độ nhạy cao
◎ cài đặt giới hạn trên và dưới và cài đặt cảnh báo tại bất kỳ điểm nào, có thể được sử dụng để đo chất lỏng liên tục và kiểm soát mức chất lỏng
◎ thiết kế hợp lý, hiệu suất tuyệt vời, cấu trúc đơn giản, lắp đặt thuận tiện, v.v.
Các thông số kỹ thuậtcủaMáy đo mức siêu âm mặt bích với công suất truyền tải lớn

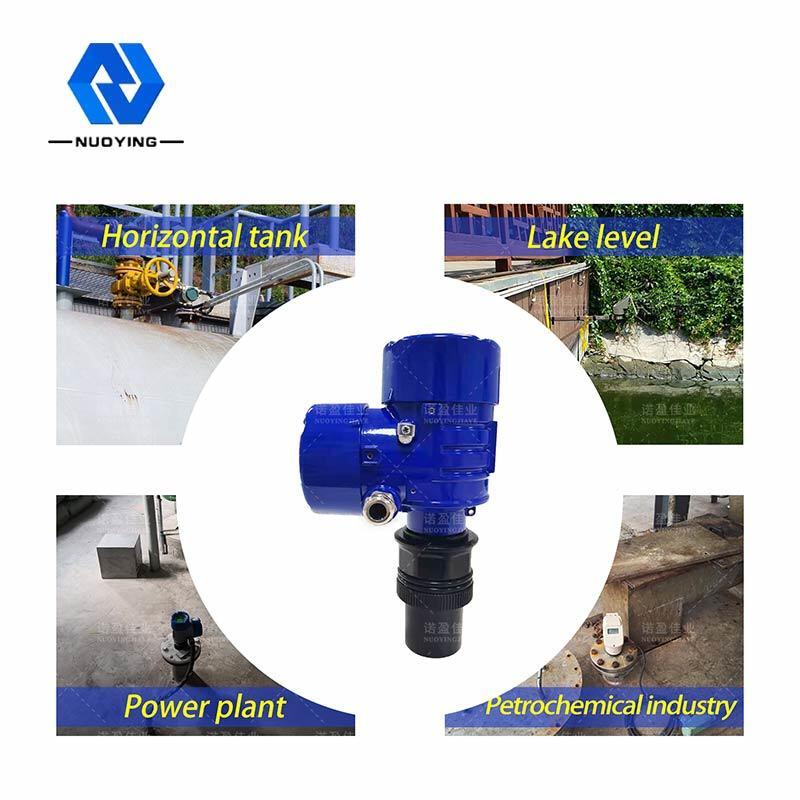

tứng dụng ypical | Chất lỏng (không khuấy, bọt, bay hơi, v.v.) |
mẫu mã sản phẩm | NYCSUL-502 |
Loại đầu dò |
Tích hợp, phân chia |
vật liệu anten | PP, PVC, 304 |
Phạm vi đo | 0~20M (tích hợp), 0~40m (riêng biệt), |
Độ chính xác của phép đo | <0,25% (phạm vi <20 m), <0,5% (phạm vi> 20 m) |
nhiệt độ quá trình | 3M, 20M |
Độ chính xác của phép đo | 0,05% ~ 0,1% F.S |
nhiệt độ quá trình | -20~ +70C |
áp lực quá trình | -0,1 ~ 0,1 MPa, (áp suất khí quyển) |
Giao diện điện | M20×1.5,½"NPT |
lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
Kết nối quá trình | mặt bích |

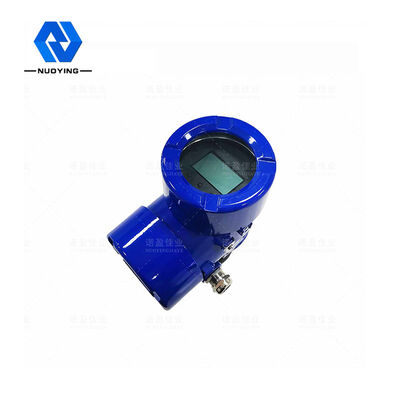

Chế độ hiển thị | Mức chất lỏng, khoảng cách (độ cao không khí) |
Đặt đầu ra | Cài đặt giới hạn trên, cài đặt giới hạn dưới |
đầu ra tín hiệu | 4... 20mA/HART/RS485/Modbus... |
lớp bảo vệ | IP65, IP67, IP68(Tùy chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb(xem giấy chứng nhận để biết chi tiết) |
※Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
