Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đo mức chất lỏng | Dải tần số: | 40KHz, 100KHz |
---|---|---|---|
Dải đo: | 0 ~ 20m | Nguồn cấp: | 24VDC, 220VAC |
Nhiệt độ quy trình: | -20 ~ + 80 ℃ | Kết nối quá trình: | Chủ đề, mặt bích, lắp giá đỡ (tùy chọn) |
đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 ... | ||
Điểm nổi bật: | Công tắc mức siêu âm chất lỏng,Đo mức chất lỏng siêu âm 20mA,Công tắc mức siêu âm không tiếp xúc |

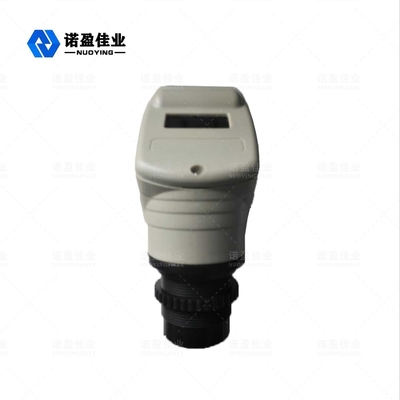

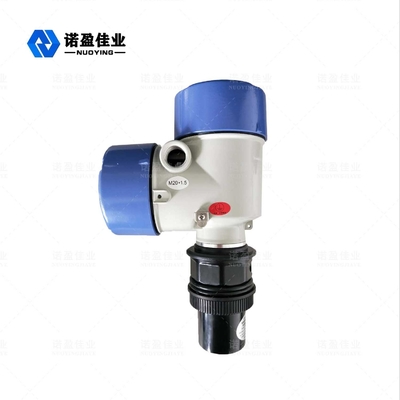

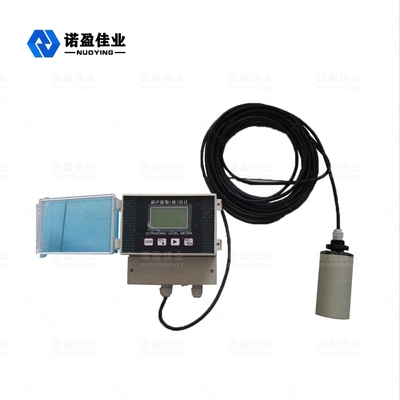

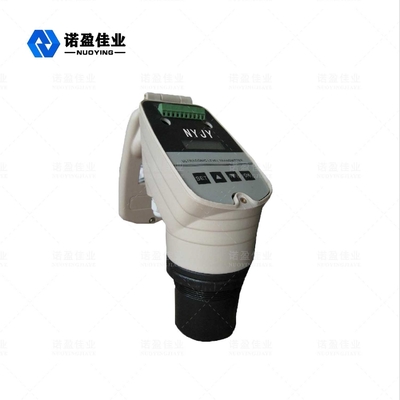

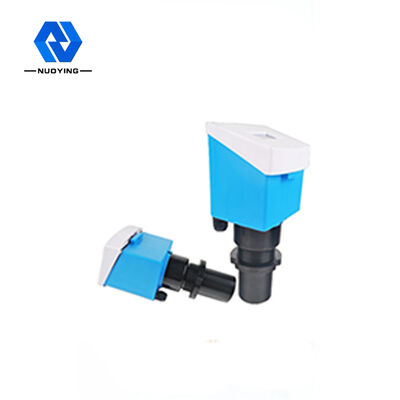

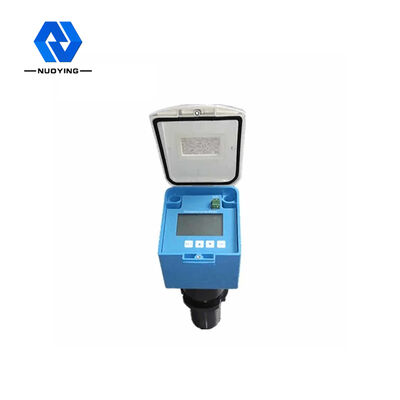

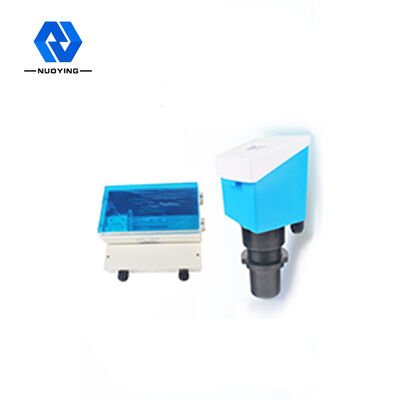

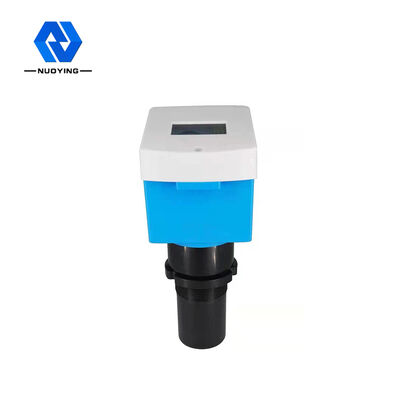

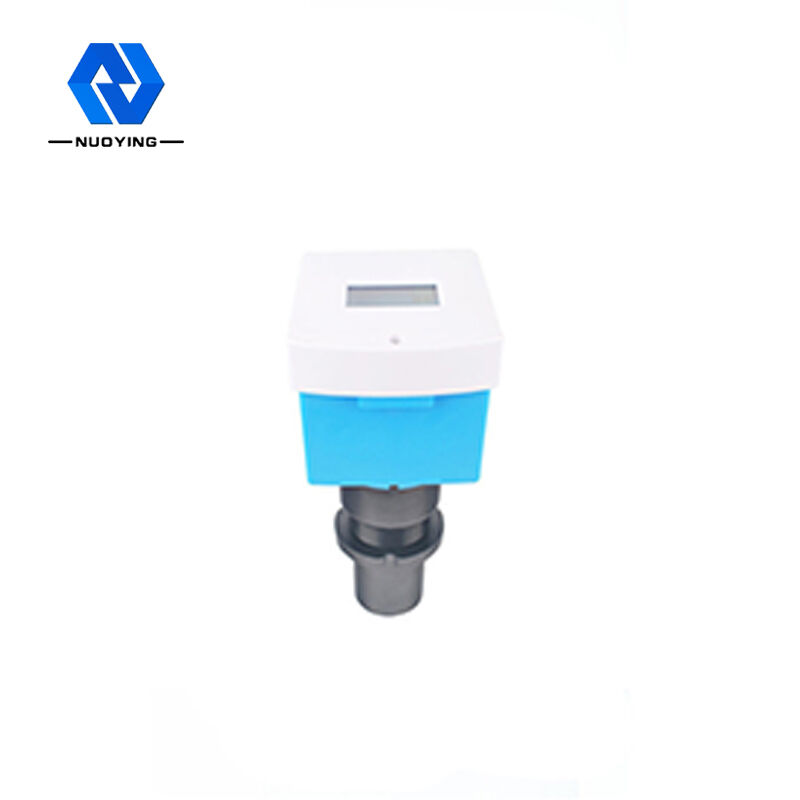

Bán nóng 20mA Công tắc mức siêu âm NYCSUL lỏng
Công tắc báo mức siêu âm hai dây NYCUSL là thiết bị đo mức chất lỏng không tiếp xúc thông minh.Sản phẩm có khả năng tự động điều chỉnh công suất, kiểm soát độ lợi, bù nhiệt độ và áp dụng công nghệ tính toán và phát hiện tiên tiến để triệt tiêu tín hiệu nhiễu, giúp cải thiện cơ bản độ chính xác đo của thiết bị và đảm bảo tính xác thực của kết quả đo.Sản phẩm có thể được sử dụng rộng rãi để đo mức chất lỏng của các chất lỏng khác nhau và đo khoảng cách.
Nguyên lý làm việc của công tắc mức siêu âm NYCSUL
Công tắc báo mức siêu âm được lắp trên đầu thùng chứa.Dưới sự điều khiển của bộ phận điện tử, đầu dò sẽ gửi một chùm xung siêu âm đến đối tượng được đo.Sóng âm thanh được phản xạ bởi bề mặt của vật thể, và một phần của tiếng vang phản xạ được đầu dò tiếp nhận và chuyển thành tín hiệu điện.Sự thay đổi của mức được xác định theo chênh lệch thời gian từ khi truyền lại sóng siêu âm đến khi tiếp nhận lại và tốc độ âm thanh đã biết.Thiết bị điện tử xử lý tín hiệu vi sóng và cuối cùng chuyển nó thành tín hiệu điện liên quan đến mức độ.
Tính năng thiết kế công tắc mức siêu âm NYCSUL
1. thiết kế hợp lý, hiệu suất tuyệt vời, cấu trúc đơn giản và cài đặt thuận tiện.
2. Siêu âm sử dụng một đầu dò góc nhỏ, có độ nhạy và công suất truyền cao.
3.Cài đặt giới hạn trên và giới hạn dưới và cài đặt cảnh báo tại bất kỳ điểm nào có thể được sử dụng để đo chất lỏng liên tục và kiểm soát mức chất lỏng.
Thông số Techincal của công tắc mức siêu âm NYCSUL
Ứng dụng tiêu biểu | Đo mức chất lỏng |
Dải tần số | 40KHz, 100KHz |
Loại đầu dò | Tích hợp |
Vật liệu thăm dò | PP / PVC / PTFE / 304 (tùy chọn) |
Dải đo | 0 ~ 20m |
Đo lường độ chính xác | < 0,25% (Phạm vi < 20m) |
Đo góc | 10 ° |
Nguồn cấp | 24VDC, 220VAC |
Nhiệt độ quy trình | -20 ~ + 80 ℃ |
Quy trình áp lực | Áp suất bình thường |
Kết nối quá trình | Chủ đề, mặt bích, lắp giá đỡ (tùy chọn) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 ... |
Chế độ hiển thị | Mức chất lỏng, khoảng cách (chiều cao trống) |
Thiết lập đầu ra | Cài đặt giới hạn trên, cài đặt giới hạn dưới |
Trưng bày | LCD |
Chất liệu vỏ | Polypropylene / nhôm |
Lớp bảo vệ | IP67 |
Lớp chống cháy nổ | ExiaⅡCT6 Ga |
