Thông tin chi tiết sản phẩm:
|
| Lớp bảo vệ: | IP65, IP67 | Trưng bày: | LCD |
|---|---|---|---|
| Đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 ... | Chế độ hiển thị: | Mức chất lỏng, khoảng cách (chiều cao trống) |
| Nguồn cấp: | 24VDC 、 220VAC | Vật liệu kết nối: | PP / PVC / PTFE / 304 (tùy chọn) |
| Phạm vi áp: | Áp suất bình thường | Đầu ra: | 4-20mA Hart RS485 (tùy chọn) |
| Điểm nổi bật: | Máy phát mức siêu âm SS304,Máy phát mức chất lỏng 220VAC,Máy đo mức bể nước siêu âm 220VAC |
||

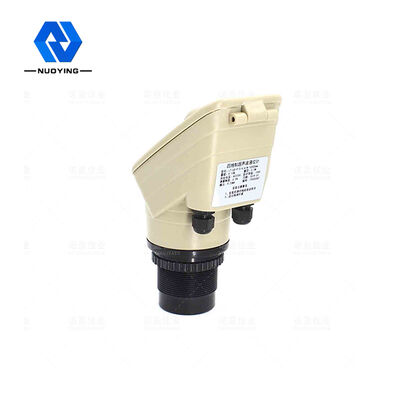

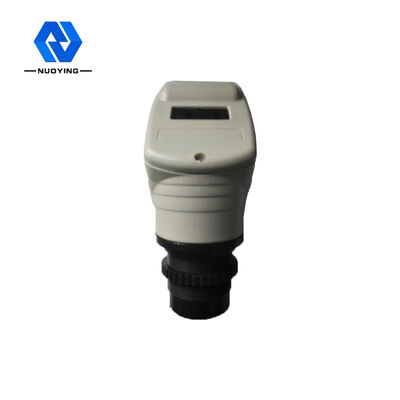

CácNYCSULĐo mức siêu âm được gắn trên đầu bình.Dưới sự điều khiển củađiện tửđơn vị,đầu dò phát ra sóng siêu âmxung sóng tới môi trường đo.Âm thanhsóng bị phản xạ bởi bề mặt của môi trường, amột phần của tiếng vang phản xạđược nhận bởithăm dò và chuyển đổi thành tín hiệu điện.Từ sự phát sóng siêu âm đếnlễ tân mới,thời gian tỷ lệ thuận với khoảng cách từ đầu dò đến thiết bị đoTrung bình.Đơn vị điện tửphát hiện thời gian vàtính toán khoảng cách giảm bớttheo vận tốc truyền âm đã biết.Sử dụng phép trừ để nhận được giá trị củaTrung bìnhChức vụ.Nó được sử dụng rộng rãi trong đường ống hở, bể chứa dầu, trạm bơm, tháp nước, đập, hởkênh, sự khác biệt giữa các cấp, v.v.
| tên sản phẩm | Cảm biến mức siêu âm |
| Dải đo | 20 ~ 30m (chất lỏng);10 ~ 15m (rắn) |
| Vùng mù | 0,6 ~ 0,8m |
| Độ chính xác | 0,2% của toàn dải đo (trong không khí) |
| Độ phân giải màn hình | 1 centimet |
| Sản lượng hiện tại | 4 ~ 20mA |
| Độ phân giải đầu ra | 0,03% của toàn dải đo |
| Tải đầu ra | 0 ~ 600Ω |
| Đầu ra rơle | toplimit và kiểm soát giới hạn dưới |
| Đặc điểm kỹ thuật rơ le | 5A 250VAC / 30VDC |
| Bộ thông số | 3 nút cảm biến |
| Nhiệt độ trung bình | -45 ° C ~ 95 ° C |
| Thời gian phát hiện | 1 S |

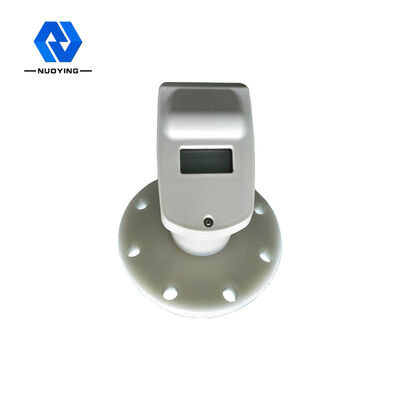

| Cài đặt | mặt bích hoặc hỗ trợ |
| Góc chùm sóng âm | 8 ° (3db) |
| Phạm vi áp | ± 0,3MP |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Máy phát mức siêu âmNguyên tắc hoạt động
Máy đo mức siêu âm được lắp ở đầu thùng chứa.Dưới sự điều khiển của thiết bị điện tử, đầu dò truyền một chùm xung siêu âm tới đối tượng dưới sự điều khiển của thiết bị điện tử.Sóng âm được phản xạ bởi bề mặt của vật thể.Một số tiếng vọng phản xạ được đầu dò thu nhận và chuyển thành tín hiệu điện.Theo sự khác biệt về thời gian giữa quá trình truyền lại và nhận lại sóng siêu âm và tốc độ âm thanh đã biết, sự thay đổi của mức đối tượng được xác định.Tín hiệu vi ba được xử lý bởi thiết bị điện tử, và cuối cùng được chuyển thành tín hiệu điện liên quan đến mức đối tượng.
