| Tên thương hiệu: | NUOYINGJIAYE |
| Số mẫu: | NYRD701 |
| MOQ: | 1 pc |
| giá bán: | $450~$1700/pc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 pcs/month |

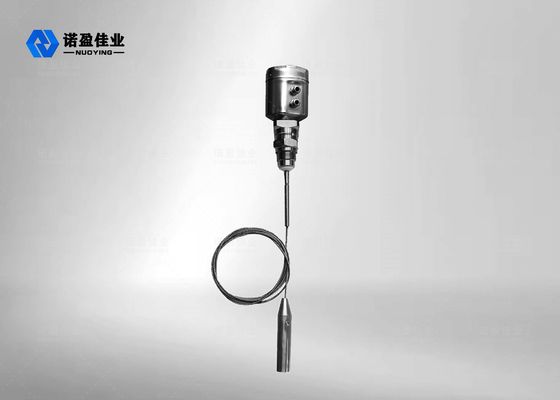

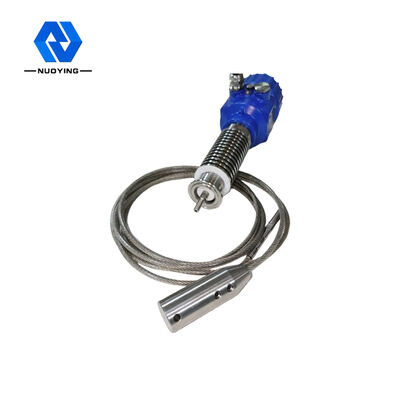

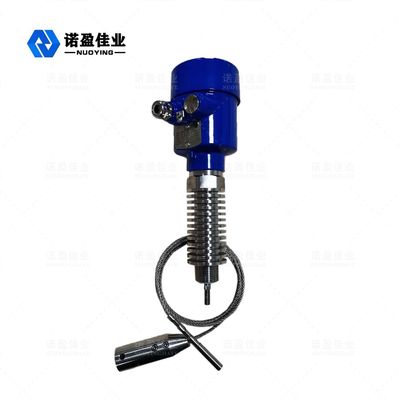

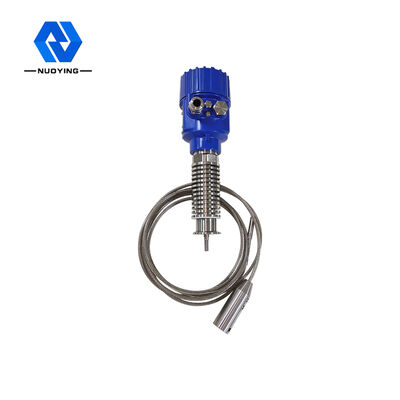

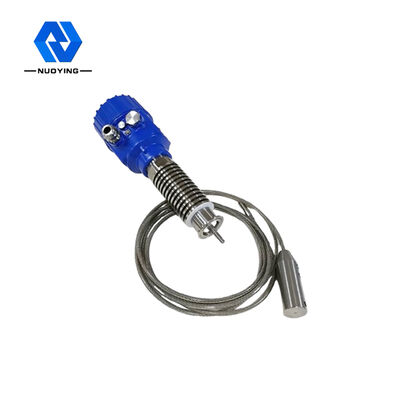

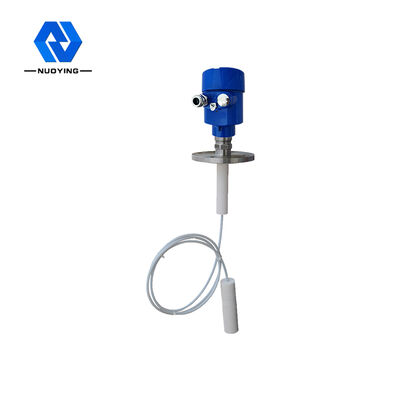

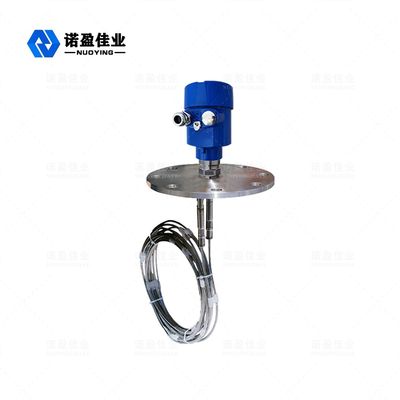

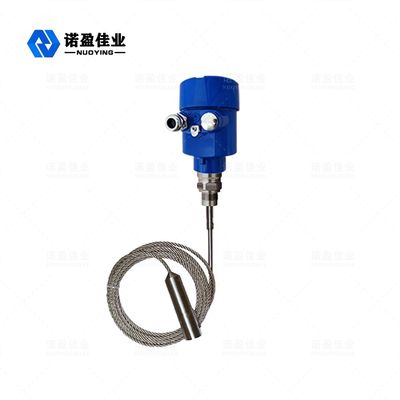

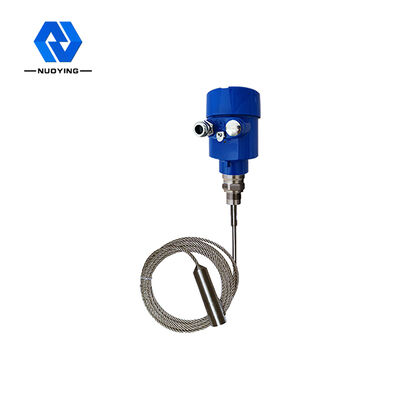

NYRD 701 30m Máy đo mức radar sóng dẫn hướng cho lớp nhũ tương trong ngành Dầu khí, Hóa chất và Hóa dầu
Nguyên lý hoạt động củaMáy đo mức radar sóng dẫn hướng tiếp xúc 30m cho chất lỏng ăn mòn mạnh NYRD 701
Xung vi sóng tần số cao do radar sóng dẫn hướng phát ra lan truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép) và gặp môi chất đo. Do sự thay đổi đột ngột của hằng số điện môi, nó gây ra sự phản xạ và một phần năng lượng xung được phản xạ trở lại. Khoảng thời gian giữa xung phát và xung phản xạ tỷ lệ với khoảng cách của môi chất đo.
Đầu vàoQuy trình đầu vào
Radar sóng dẫn hướng là một thiết bị đo dựa trên nguyên tắc thời gian di chuyển. Sóng radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu mức đối tượng bằng các linh kiện điện tử. Đầu dò phát ra xung tần số cao và lan truyền dọc theo cáp hoặc đầu dò dạng thanh.
Đầu raQuy trình đầu ra
Bằng cách nhập chiều cao bể rỗng E(= không), chiều cao bể đầy F(= toàn dải) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ đo với môi trường đo, tương ứng với đầu ra 4-20mA.
Tính năng thiết kếcủaMáy đo mức radar sóng dẫn hướng tiếp xúc 30m cho chất lỏng ăn mòn mạnh NYRD 701
◎Máy đo mức đối tượng radar sóng dẫn hướng áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý Echo Discovery Echo độc đáo, đo tiếp xúc, độ chính xác đo cao, đo chính xác hơn. Đồng thời, radar sóng dẫn hướng không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ môi chất và độ bám dính.
◎Máy đo mức đối tượng radar sóng dẫn hướng dòng 70X phù hợp với nhiều điều kiện làm việc và ứng dụng phức tạp do các chế độ kết nối quy trình và loại mô-đun phát hiện khác nhau. Ví dụ: nhiệt độ cao, áp suất cao và môi chất có hằng số điện môi thấp.
◎Chế độ làm việc xung, công suất phát xạ thấp, có thể được lắp đặt trong nhiều loại thùng chứa kim loại, phi kim loại, không gây hại cho cơ thể con người và môi trường.
Thông số kỹ thuật của Máy đo mức radar sóng dẫn hướng tiếp xúc 30m cho chất lỏng ăn mòn mạnh NYRD 701
| Ứng dụng điển hình | Chất lỏng (ăn mòn mạnh, hằng số điện môi thấp, độ bám dính, nhiệt độ cao và áp suất cao, Cuộn dây gia nhiệt tích hợp, thang, tấm nổi và các dịp phức tạp khác) |
| Bụi (tro bay, bột đá vôi, bột xi măng, bê tông và các môi chất khác) | |
| Chất rắn (hạt nhỏ, hạt, sỏi, cát và các môi chất khác) | |
| Mẫu sản phẩm | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |

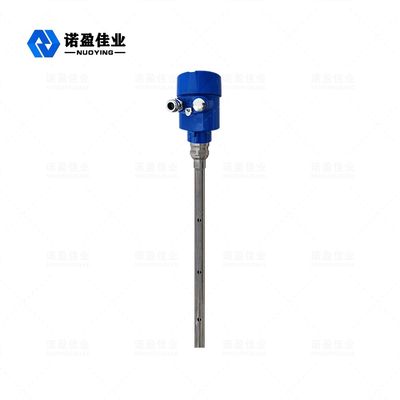

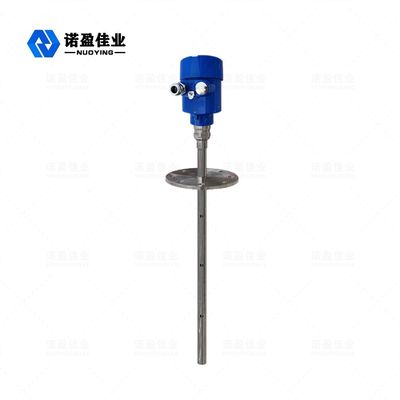

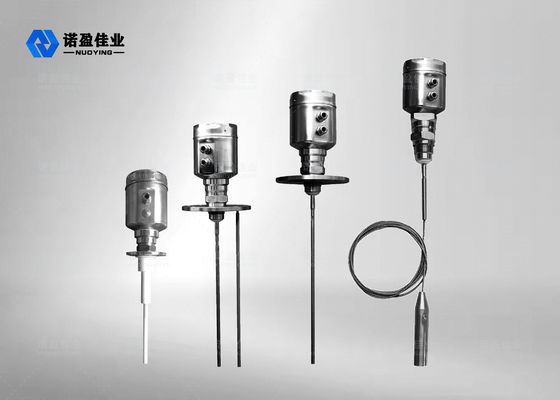

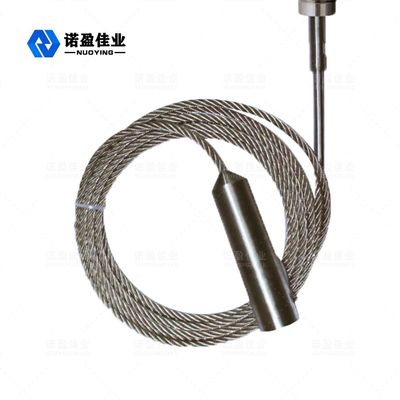

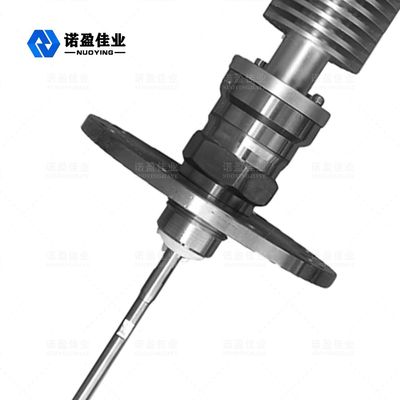

| Dạng ăng-ten | Loại cáp, loại thanh, loại cáp đôi, loại thanh đôi, loại ống dẫn sóng |
| Vật liệu ăng-ten | PTFE, 304, 316 |
| Lấy mẫu tiếng vọng | 55 lần / giây |
| Phạm vi đo | 6m, 30 m |
| Độ chính xác đo | 0,05% ~ 0,1% F.S |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4... 20mA/HART/RS485/Modbus... |
| Nhiệt độ quy trình | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Áp suất quy trình | -0.1~2.0MPa,-0.1~4.0MPa |
| Kết nối quy trình | Ren, giá đỡ, mặt bích, kẹp (tùy chọn) |
| Giao diện điện | M20×1.5 , ½ " NPT |
| Cấp bảo vệ | IP 65, IP 67, IP 68 (tùy chọn) |
| Cấp chống cháy nổ | ExiaIICT6Ga, ExdIICT6Gb (xem chứng chỉ để biết chi tiết) |
※Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
