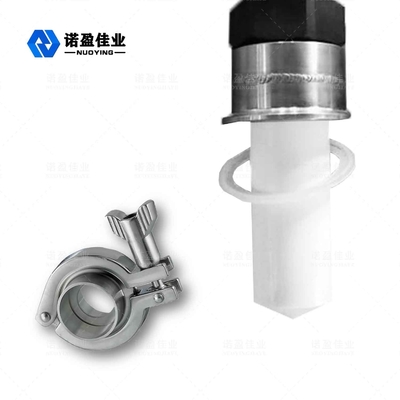

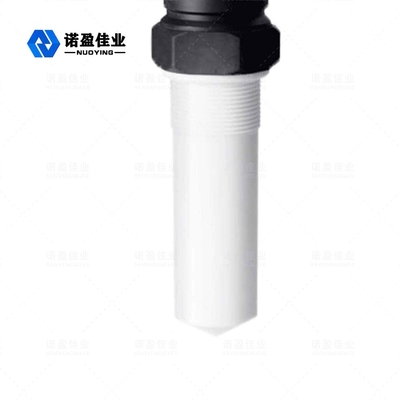

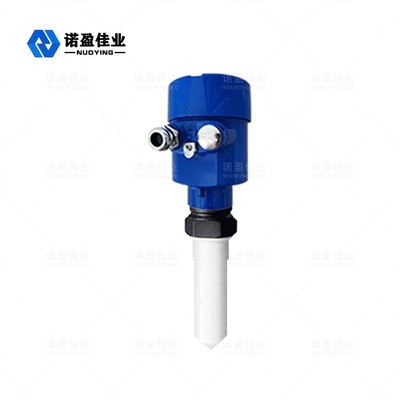

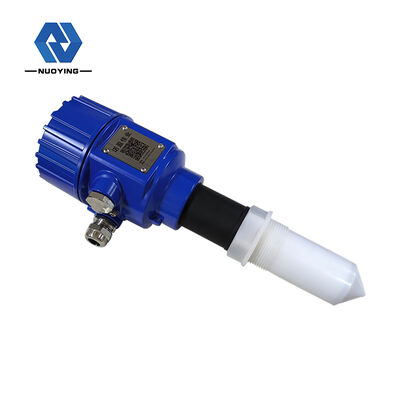

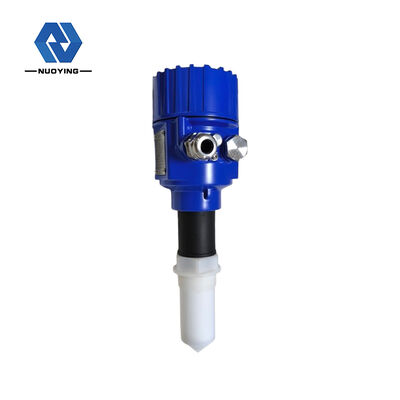

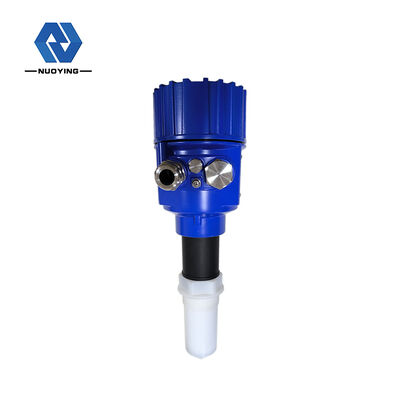

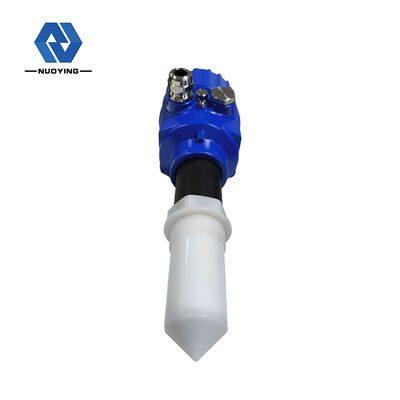

Máy phát mức không tiếp xúc NYRD-805 PTFE 0-10m Phạm vi đo

Rađa Mức độ MétĐiều hành Nguyên tắc

Anten mức của radar phát ra các xung vi ba hẹp, được truyền xuống dưới qua anten.Sau khi xung chạm vào bề mặt của môi trường đo, nó sẽ được hệ thống ăng ten phản xạ trở lại và nhận lại, tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức (vì tốc độ truyền xung cực nhanh, sóng điện từ đến mục tiêu và bị phản xạ trở lại máy thu. Thời gian thực hiện gần như là tức thời).

Rađa Mức độ MétTính năng thiết kế

◎ Ăng-ten có kích thước nhỏ, dễ lắp đặt;radar không tiếp xúc, không mài mòn và không gây ô nhiễm.

◎ Không bị ảnh hưởng bởi sự ăn mòn, bọt, hơi nước, nhiệt độ và áp suất thay đổi.

◎ Góc chùm tia nhỏ và năng lượng tập trung, giúp tăng cường khả năng dội âm và tránh nhiễu.

◎ Vùng mù của phép đo nhỏ hơn và nó cũng có thể đạt được kết quả tốt khi đo bể nhỏ.

◎ Tỷ lệ tín hiệu trên nhiễu cao cho hiệu suất tốt hơn ngay cả trong các điều kiện dao động.

Rađa Mức độ MétYêu cầu cài đặt

• Máy đo mức radar được lắp đặt ở 1/4 hoặc 1/6 đường kính xe tăng.Lưu ý: Khoảng cách tối thiểu f với thành bể phải là 500 mm: ① Mặt phẳng nhiệt, ②Không đối xứng.

Rađa Mức độ MétCài đặt sai

• Không thể lắp đặt bể hình nón phía trên cửa vào. Lưu ý: nên thực hiện các biện pháp che nắng và chống mưa khi lắp đặt ngoài trời.Hình 4: ①Đúng, ②Đúng

• Khi có chướng ngại vật trong bình ảnh hưởng đến phép đo thì phải lắp thêm gương phản xạ để đo bình thường.Hình 5: ①Đúng, ②Đúng

Phương thức kết nối





Rađa Mức độ MétLớp bảo vệ



Thiết bị này đáp ứng đầy đủ các yêu cầu của cấp bảo vệ IP66 / 67.Hình 6:

• Cách đảm bảo cài đặt của bạn đáp ứng yêu cầu IP67:
• Đảm bảo rằng đầu bịt kín không bị hỏng.
• Đảm bảo rằng cáp không bị hỏng.
• Đảm bảo rằng các loại cáp được sử dụng đáp ứng các thông số kỹ thuật kết nối điện.Bẻ cong cáp xuống trước khi vào giao diện điện để đảm bảo rằng nước không chảy vào vỏ, xem ①
• Vui lòng thắt chặt tuyến cáp, xem②
• Vui lòng cắm các kết nối điện không sử dụng bằng phích cắm mù, xem ③





Rađa Mức độ MétGỡ lỗi công cụ



Công cụ có ba phương pháp gỡ lỗi, như sau:



Phương pháp 1: Hiển thị / Khóa

Thiết bị được gỡ lỗi thông qua 4 nút trên màn hình hiển thị.(Hình 7) ①LCD;②Button.



Phương pháp 2: Gỡ lỗi máy tính chủ

Kết nối với camera phía trên thông qua HART (Hình 8)

①RS232 Hoặc USB ； ② Đồng hồ đo mức độ âm thanh ； ③ Bộ điều hợp HART ； ④250Ω điện trở



Phương pháp 3: Lập trình lập trình viên cầm tay HART

Bộ lập trình cầm tay HART (Hình 9)

①RS232 Hoặc USB ； ②Đồng hồ đo mức độ âm thanh ； ③250Ω
