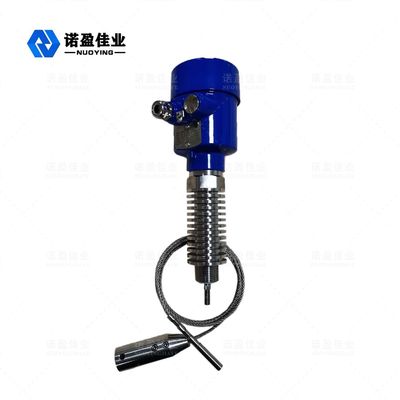

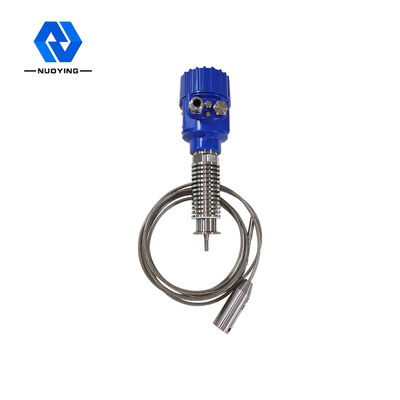

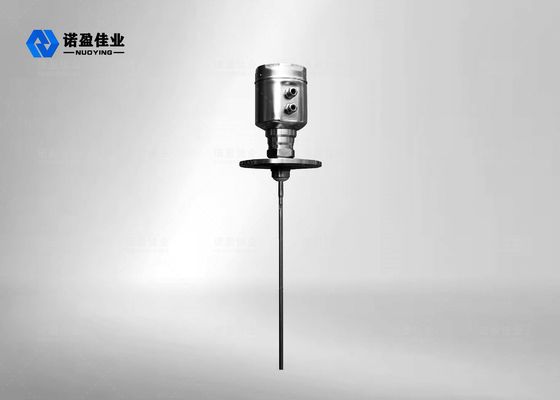

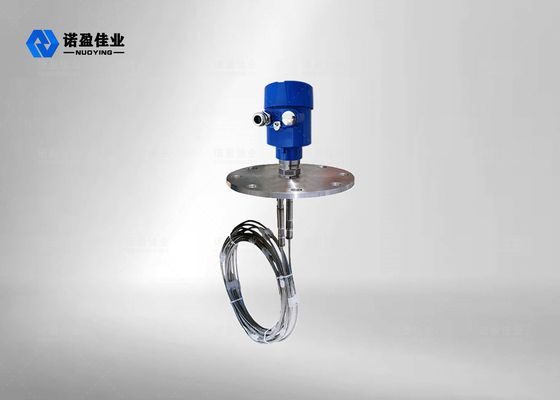

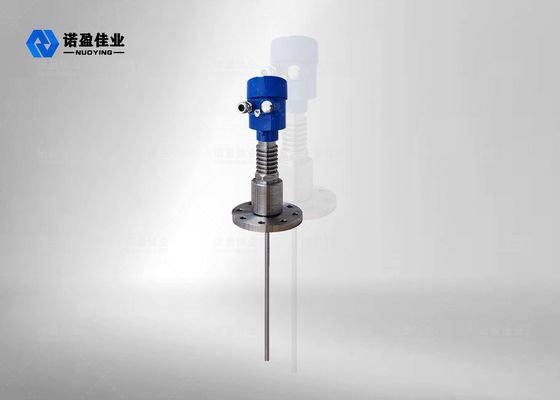

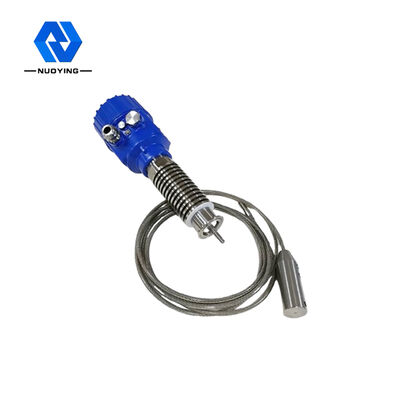

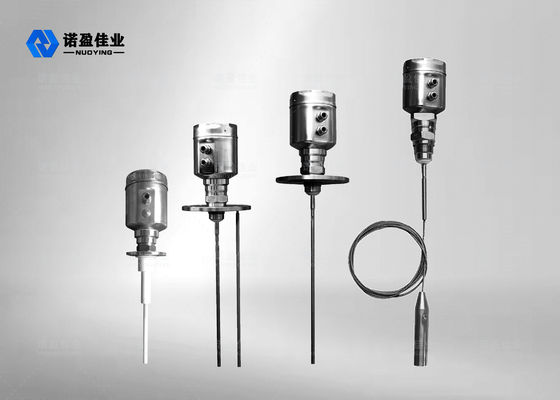

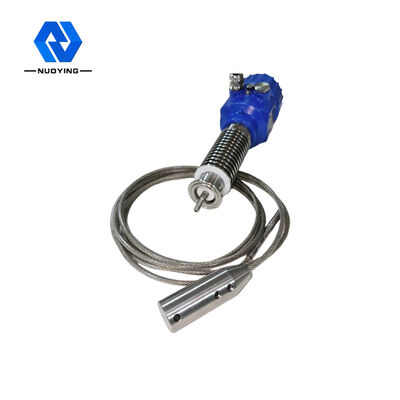

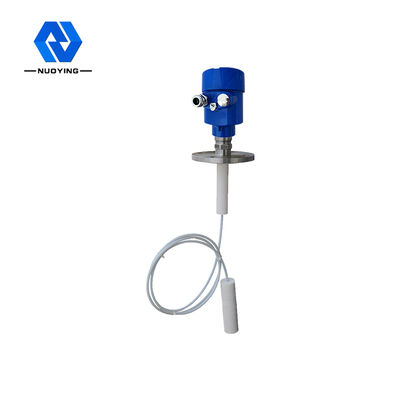

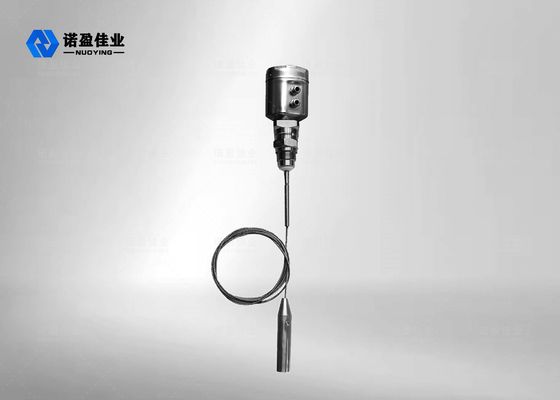

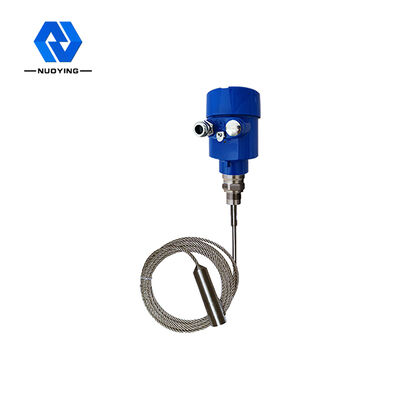

Máy phát mức radar sóng dẫn NYRD 701 SS304 SS316 que đo -20～80 °C

Máy phát mức radar sóng dẫn NYRD 701 SS304 SS316 que đo -20～80 °C

Nguyên lý hoạt động của Máy phát mức radar sóng dẫn NYRD 702 6m có thể tiếp xúc Độ chính xác cao

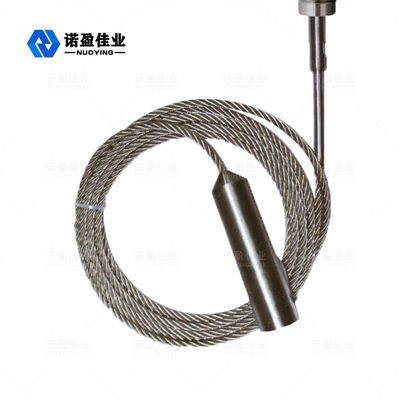

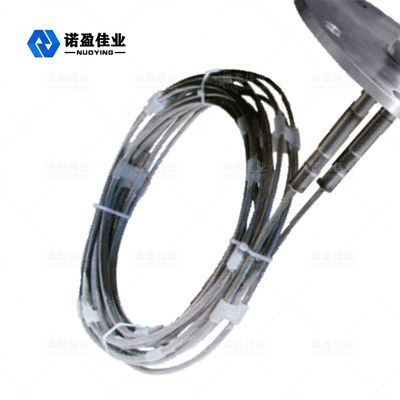

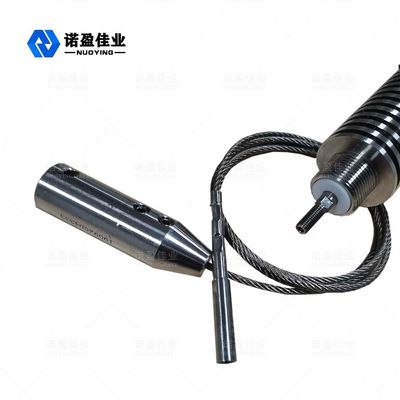

Xung vi ba tần số cao do radar sóng dẫn phát ra truyền dọc theo bộ phận phát hiện (cáp thép hoặc que), và gặp môi trường đo. Do sự thay đổi đột ngột của hằng số điện môi, nó gây ra sự phản xạ, và một phần năng lượng xung được phản xạ trở lại. Khoảng thời gian giữa xung phát và xung phản xạ tỷ lệ với khoảng cách của môi trường đo.

Đầu vàoQuy trình đầu vào

Radar sóng dẫn là một công cụ đo dựa trên nguyên tắc thời gian di chuyển. Sóng radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu mức đối tượng bằng các linh kiện điện tử. Đầu dò phát ra xung tần số cao và truyền dọc theo cáp hoặc que đo.

Quy trình đầu raBằng cách nhập chiều cao bể rỗng E(= không), chiều cao bể đầy F(= phạm vi đầy đủ) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ theo môi trường đo, tương ứng với đầu ra 4-20mA.

Tính năng thiết kế

của Máy phát mức radar sóng dẫn NYRD 702 6m có thể tiếp xúc Độ chính xác cao◎Máy đo mức đối tượng radar sóng dẫn áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý Echo Discovery Echo độc đáo, đo tiếp xúc, độ chính xác đo cao, đo chính xác hơn. Đồng thời, radar sóng dẫn không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ môi trường và độ bám dính.

◎Máy đo mức đối tượng radar sóng dẫn dòng 70X phù hợp với nhiều điều kiện làm việc và ứng dụng phức tạp do các chế độ kết nối quy trình và loại mô-đun phát hiện khác nhau. Ví dụ: nhiệt độ cao, áp suất cao và môi trường có hằng số điện môi thấp.

◎Chế độ làm việc xung, công suất phát xạ thấp, có thể được lắp đặt trong nhiều loại thùng chứa kim loại, phi kim loại, không gây hại cho cơ thể con người và môi trường.

Thông số kỹ thuật

của Máy đo mức radar sóng dẫn NYRD 701 30m có thể tiếp xúc & Độ chính xác cao trong Nhiệt độ cao, Áp suất Ứng dụng điển hình
