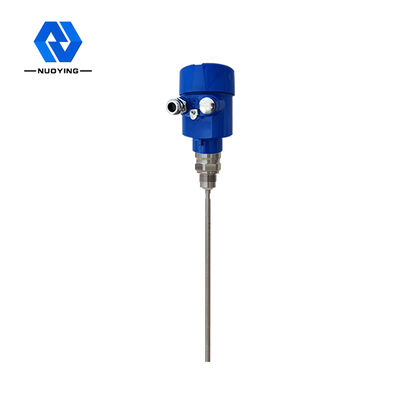

1.8GHz NYRD-702 Nhà máy bán trực tiếp Độ chính xác cao dẫn đường sóng radar cấp độ máy phát với 4-20mA đầu ra

1.8GHz NYRD-702 Nhà máy bán trực tiếp Độ chính xác cao dẫn đường sóng radar cấp độ máy phát với 4-20mA đầu ra

Tên thương hiệu:	NUOYING
Số mẫu:	NYRD-702
MOQ:	1pcs
giá bán:	$350 to $319/pcs
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	1000 chiếc mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Tây An, Thiểm Tây, Trung Quốc

Chứng nhận:

CE, SIL, ATEX

Công nghiệp

Bảo hành:

12 tháng

Hỗ trợ tùy chỉnh:

OEM, ODM

Hàng hiệu:

NUOYING

Ứng dụng điển hình:

Thiết bị phát hiện bể chứa chất lỏng

Đo lường độ chính xác:

0,05% -0,1% FS

Nguồn điện:

24Vdc

Kết nối xử lý:

ren, mặt bích (tùy chọn)

Nhiệt độ trung bình:

-40~+130oC

Vật liệu:

không gỉ

Tín hiệu đầu ra:

4-20mA/0-5V/0-10V/RS485

chi tiết đóng gói:

60*30*30cm

Khả năng cung cấp:

1000 chiếc mỗi tháng

Mô tả sản phẩm

1.8GHz NYRD-702 Bán trực tiếp tại nhà máy Máy phát đo mức Radar dẫn sóng có độ chính xác cao với đầu ra 4-20mA

Máy phát đo mức Radar NYRD-702Tổng quan

Mô tả sản phẩm

Nguyên lý hoạt động của Máy phát đo mức Radar dẫn sóng NYRD702

Xung radar dẫn sóng tần số cao do radar dẫn sóng phát ra di chuyển dọc theo bộ phận dò (cáp thép hoặc thanh thép). Khi gặp môi trường đo, hằng số điện môi thay đổi, gây ra phản xạ, và một phần năng lượng xung bị phản xạ trở lại. Khoảng thời gian giữa xung phát và xung phản xạ tỷ lệ thuận với khoảng cách đến môi trường đo.

Đầu vào: Radar dẫn sóng là một thiết bị đo dựa trên nguyên lý thời gian di chuyển. Sóng radar hoạt động ở tốc độ ánh sáng và thời gian hoạt động có thể được chuyển đổi thành tín hiệu mức thông qua các bộ phận điện tử. Đầu dò gửi đi các xung tần số cao và lan truyền dọc theo đầu dò cáp hoặc thanh. Khi các xung gặp bề mặt vật liệu, chúng bị phản xạ trở lại và được bộ thu trong thiết bị nhận, và tín hiệu khoảng cách được chuyển đổi thành tín hiệu mức.

Tín hiệu xung phản xạ được truyền đến mạch điện tử của thiết bị dọc theo đầu dò cáp hoặc thanh. Bộ vi xử lý xử lý tín hiệu và nhận dạng tiếng vọng được tạo ra bởi xung vi sóng trên bề mặt vật liệu. Việc nhận dạng tín hiệu tiếng vọng chính xác được hoàn thành bằng phần mềm xung. Khoảng cách D từ bề mặt vật liệu tỷ lệ thuận với thời gian di chuyển T của xung: D=C×T/2 (Trong đó C là tốc độ ánh sáng). Vì khoảng cách E của bồn rỗng đã biết, mức đo là: L=E-D
Đầu ra:

Bằng cách nhập chiều cao bồn rỗng E (= điểm 0), chiều cao bồn đầy F=(thang đo đầy) và một số tham số ứng dụng để cài đặt, các tham số ứng dụng sẽ tự động điều chỉnh thiết bị cho môi trường đo, tương ứng với đầu ra 4-20mA.Thông số sản phẩm

Ứng dụng điển hình

chất lỏng, bột, hạt rắn	mô hình sản phẩm
NYRD-702	Vật liệu anten
Thanh/304/PTFE	phạm vi đo
6m	độ chính xác
±1mm	Nguồn cấp
24VDC (hai dây, bốn dây)	đầu ra tín hiệu
4...20mA/HART/RS485/Modbus..	Nhiệt độ môi chất
-40~+130 ℃, -40~+250 ℃	Áp suất quy trình
-0.1~4.0 MPa,	liên kết quy trình

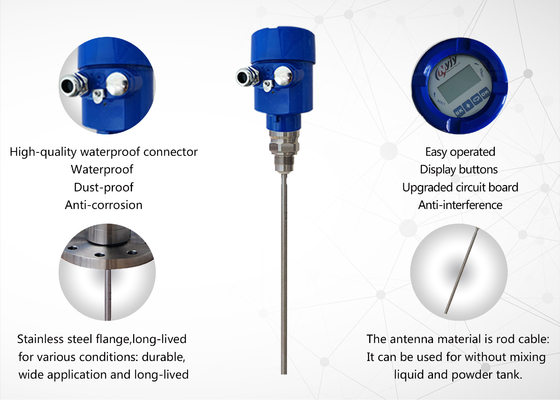

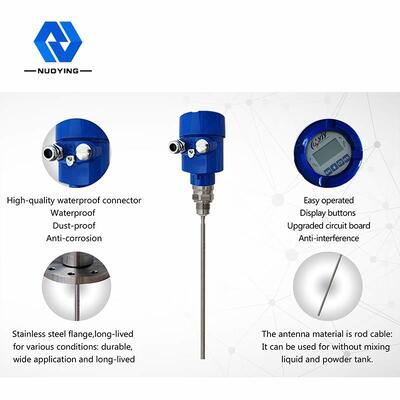

ren, mặt bích (tùy chọn)	Hình ảnh chi tiết

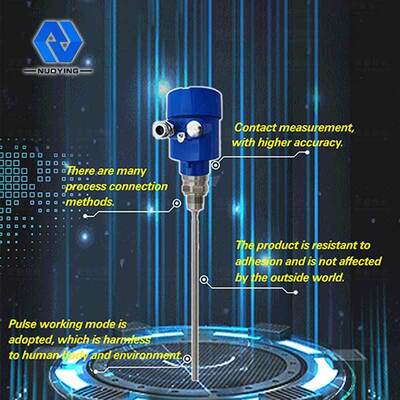

Tính năng sản phẩm

Ứng dụng đa dạng

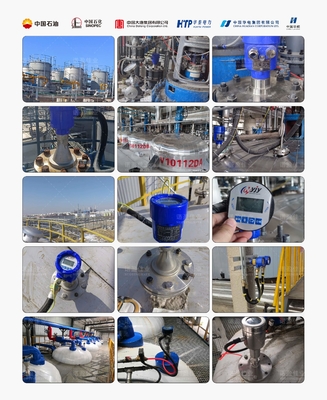

Khách hàng hợp tác
