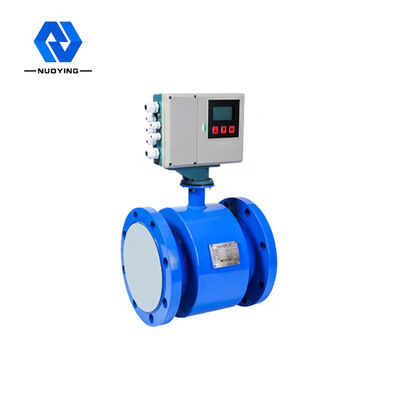

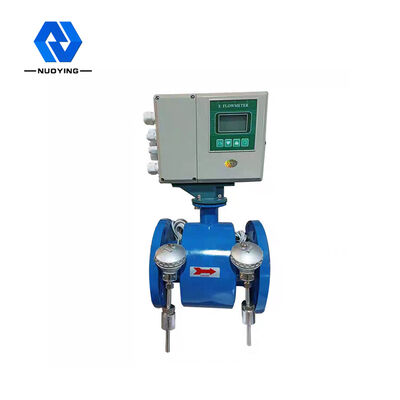

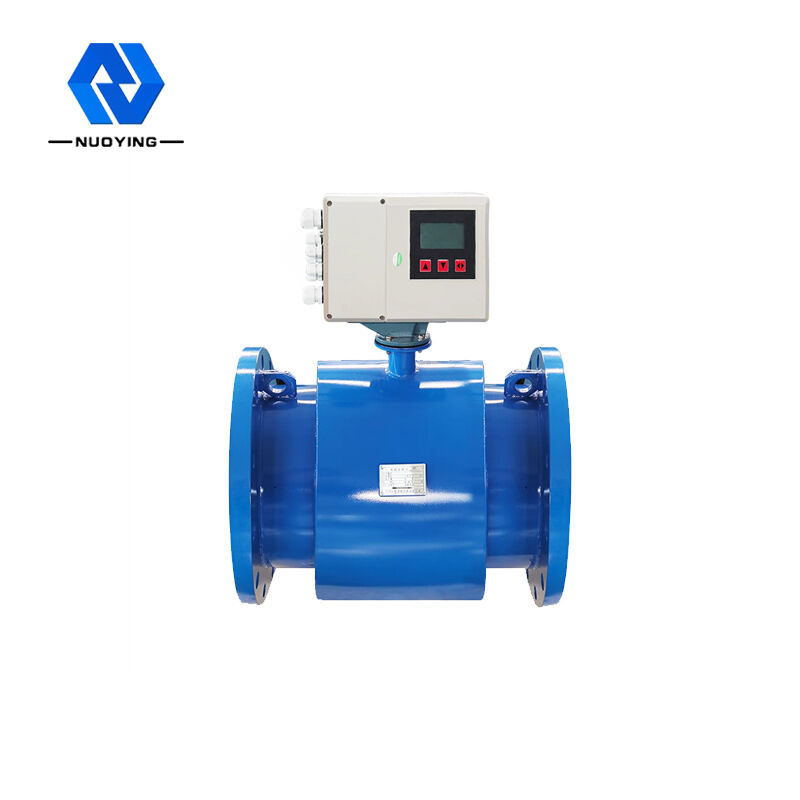

NYLL-CH Điện từ nhiệt Meter

Máy đo nhiệt điện từ NYLL-CH được thiết kế cho ứng dụng đặc biệt của trạm trao đổi nhiệt và năng lượng phân tán thông minh, có thể đo trực tiếp dòng chảy và lạnh và nhiệt.Nó không cần thêm dòng chảy totalizer và Pt1000. Nó dễ dàng cài đặt với chi phí thấp. Cảm biến dòng chảy điện từ được sử dụng như một máy đo nhiệt điện từ để phát hiện tốc độ dòng chảy của chất lỏng chuyển nhiệt,và có các tính năng chính xác cao, phạm vi ứng dụng rộng, và hiệu chuẩn trực tuyến thuận tiện và đơn giản.

NYLL-CH Điện từ nhiệt MeterCác thông số kỹ thuật

NYLL-CH Điện từ nhiệt MeterHiệu suất Các thông số

NYLL-CH Điện từ nhiệt Meter Nguyên tắc hoạt động

Nước nóng (nước lạnh) được cung cấp bởi một nguồn nhiệt chảy vào một hệ thống trao đổi nhiệt (máy lạnh, bộ trao đổi nhiệt hoặc hệ thống phức tạp bao gồm chúng) ở nhiệt độ cao hơn (thấp hơn),và nó chảy ra ở nhiệt độ thấp hơn (cao hơn)Trong quá trình này, nhiệt được giải phóng hoặc hấp thụ cho người dùng thông qua trao đổi nhiệt (Lưu ý: quá trình này bao gồm quá trình trao đổi năng lượng của hệ thống sưởi và hệ thống làm mát).

Khi nước chảy qua hệ thống trao đổi nhiệt, lượng nhiệt được giải phóng hoặc hấp thụ bởi hệ thống được tính toán và hiển thị bởi máy tính,theo dòng chảy gτi1ven bởi cảm biến dòng chảy và nhiệt độ của backwτ0ater được cung cấp bởi cảm biến nhiệt độ pτ0aired, và thời gian dòng nước đi qua.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q:lượng nhiệt được giải phóng hoặc hấp thụ bởi hệ thống,Jor kWh; Qm: khối lượng nước chảy qua máy đo nhiệt, kg/h;

Qv;dòng lượng nước chảy qua máy đo nhiệt, m3/h; P: mật độ nước chảy qua máy đo nhiệt, kg / ms;

△h: sự khác biệt nhiệt độ của nước ở nhiệt độ vào và ra của hệ thống trao đổi nhiệt, J/kg;

T: thời gian, h;

NYLL-CH Điện từ nhiệt MeterTính năng thiết kế

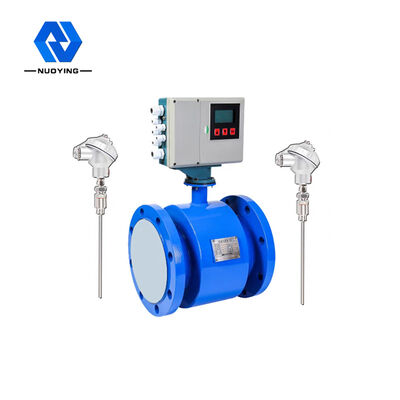

◎ đo nhiệt và lạnh: bộ chuyển đổi có chức năng đo nhiệt và lạnh trực tiếp và được trang bị 2 tiêu chuẩn Pt1000.Nó không cần phải được trang bị một dòng chảy lạnh và nhiệt tổng hợp để tạo điều kiện dễ dàng cài đặt và giảm chi phí mua và lắp đặt.
Độ tin cậy cao: Sau các thử nghiệm nghiêm ngặt như EMC, an toàn, nhiệt độ cao và thấp, cao hơn các tiêu chuẩn quốc gia GB/T17616, G B/2423, GB/T16499.
◎ Phản ứng nhanh: Sử dụng 32BitMCU, 24BitADC và thuật toán lọc tối ưu hóa, phản ứng nhanh, dữ liệu đo chính xác và ổn định, phù hợp để đo và kiểm soát khi thiết bị phù hợp.
◎ Điện cực nối đất: Công nghệ bằng sáng chế NONCON,tạo ra cân bằng đo trong phần đo và loại bỏ lỗi đo do kết nối đất kém để đảm bảo độ chính xác đo lâu dàiNó không cần phải được trang bị một vòng nối đất để giảm chi phí vật liệu và lắp đặt.

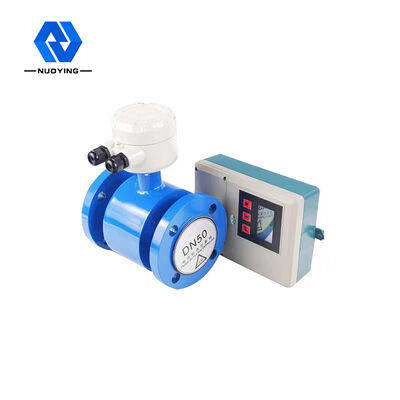

◎ Công nghệ IP68 riêng biệt: sử dụng công nghệ thiết kế IP68 chi tiết đặc biệt, sử dụng chất kín IP68 nhập khẩu đặc biệt,cáp IP68 đặc biệt và thiết kế niêm phong IP68 nhiều để ngăn chặn sự ngưng tụ của cảm biến IP68 riêng biệt.
◎ Tỷ lệ tín hiệu-tầm ồn cao: cảm biến sử dụng công nghệ tỷ lệ tín hiệu-tầm ồn cao.Bộ chuyển đổi sử dụng các bộ phận nhiễu thấp và chính xác cao và công nghệ thiết kế để tạo điều kiện đo lưu lượng tối thiểu.
◎ Thiết kế năng lượng thấp; thiết kế mạch kích thích tối ưu, tiêu thụ điện được giảm hơn 3 lần so với máy đo lưu lượng điện từ thông thường,và nó có thể đạt được tiết kiệm năng lượng trong một số lượng lớn các ứng dụng.
◎ Hiển thị tiếng Trung: sử dụng màn hình LCD hiển thị tiếng Trung để dễ hiểu và vận hành
◎ Công nghệ cung cấp điện tối ưu: sử dụng thiết kế cung cấp điện tối ưu, công nghệ trưởng thành và đáng tin cậy, hiệu quả chuyển đổi cao và sử dụng lâu dài đáng tin cậy.

◎ Điện dây nhanh:sử dụng khối đầu cuối thương hiệu tốt nhất quốc tế, nhanh chóng, thuận tiện và đáng tin cậy, để đảm bảo đo lường lâu dài ổn định và đáng tin cậy.
◎ Tín hiệu đầu ra: được trang bị với RS-485 tiêu chuẩn, (4-20) mA, tần số / xung, phản ứng đầu ra nhanh, và cổng được trang bị các biện pháp bảo vệ như bảo vệ sét.
