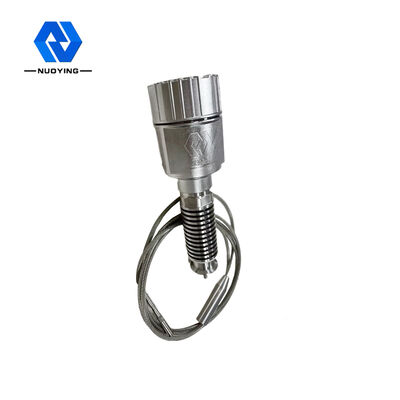

1.8GHz RS485 dẫn sóng Radar Level Transmitter với Cable Antenna và ±1mm độ chính xác Radar Level Sensor Nhà sản xuất

1.8GHz RS485 dẫn sóng Radar Level Transmitter với Cable Antenna và ±1mm độ chính xác Radar Level Sensor Nhà sản xuất

1.8GHzSóng dẫn đườngMáy phát tín hiệu cấp độ radarNguyên tắc hoạt động

Nhập:
Radar sóng hướng dẫn là một dụng cụ đo dựa trên nguyên tắc du hành thời gian.và thời gian hoạt động có thể được chuyển đổi thành tín hiệu mức thông qua các thành phần điện tử. Máy thăm dò phát ra xung tần số cao và lan truyền dọc theo các dây cáp hoặc thanh thăm dò.chúng được phản xạ trở lại và nhận được bởi máy thu trong công cụ, và tín hiệu khoảng cách được chuyển đổi thành tín hiệu mức độ.

Tín hiệu xung được phản xạ được truyền đến mạch điện tử của thiết bị dọc theo đầu dò cáp hoặc thanh.Các vi xử lý xử lý tín hiệu và nhận ra tiếng vang được tạo ra bởi xung vi sóng trên bề mặt vật liệu. Việc xác định tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung. Khoảng cách D từ bề mặt vật liệu tỷ lệ thuận với thời gian đi T của xung:D=C×T/2 (nơi C là tốc độ ánh sáng)Vì khoảng cách E của thùng rỗng được biết, mức là: L=E-D

Lượng sản xuất:
Bằng cách nhập chiều cao bể trống E ((= không), chiều cao bể đầy đủ F ((= phạm vi đầy đủ) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ để môi trường đo,tương ứng với đầu ra 4-20mA.

1.8GHzSóng dẫn đườngCác lĩnh vực ứng dụng của máy phát tín hiệu cấp radar

1Các nhà máy điện: Thủy lưu trữ, bơm silo, chậu hơi nước, lưu trữ tro, bể dầu, vv.

2Khu vực dầu: Các bể lưu trữ dầu thô, bể lưu trữ dầu tinh chế, bể lắng đọng, bể nước thải, bể bùn khoan, v.v.

3Hóa chất: Tháp chưng cất dầu thô, silo nguyên liệu thô, silo trung gian, bể phản ứng, bể amoniac, bể lưu trữ nhựa vv.

4. kim loại: các silo nguyên liệu thô, các silo vật liệu phụ trợ, bể đệm tế bào điện phân, v.v.

5Nguồn nước: Kênh đào, hồ chứa, tưới tiêu nông nghiệp, giám sát mực nước sông, cảnh báo lũ lụt đột ngột, lũ lụt đô thị, v.v.

6Thực phẩm: Nhà máy nước trái cây, nhà máy sữa, bể chứa bia, v.v.

7- Dược phẩm: Các bể lưu trữ dược phẩm của Trung Quốc, bộ tách, bể lên men, v.v.

8Điều trị nước: hồ chứa, hố nước, bể xử lý nước, bể lắng đọng, giếng sâu, mạng lưới nước uống, v.v.

9Giấy: tháp lưu trữ, silo lưu trữ vật liệu hóa học, vv

10- Các ngành khác: Thanh đá, bảo vệ môi trường, đóng tàu và các ngành khác.

1.8GHzSóng dẫn đườngMáy phát tín hiệu cấp độ radarCác thông số kỹ thuật

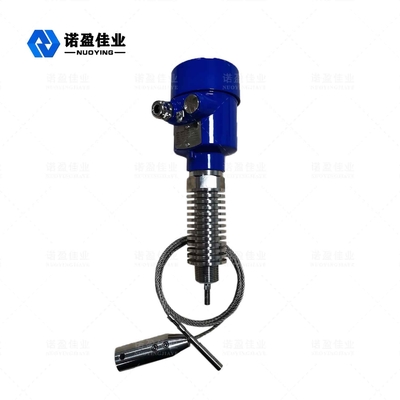

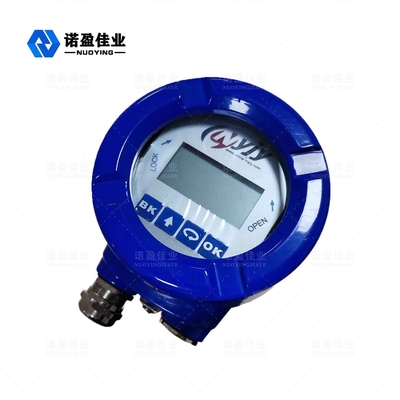

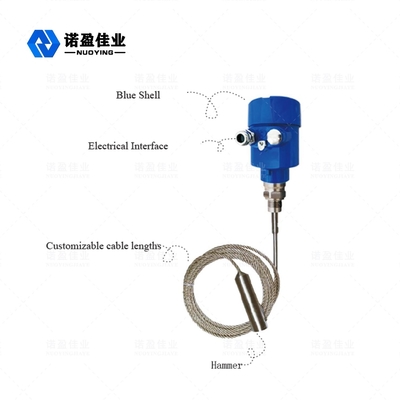

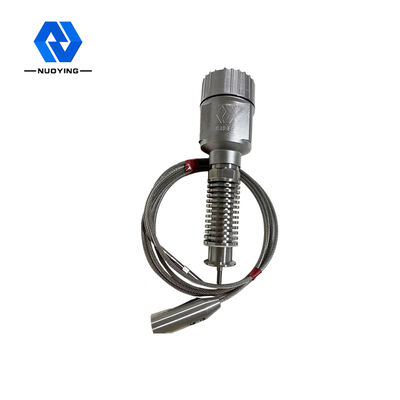

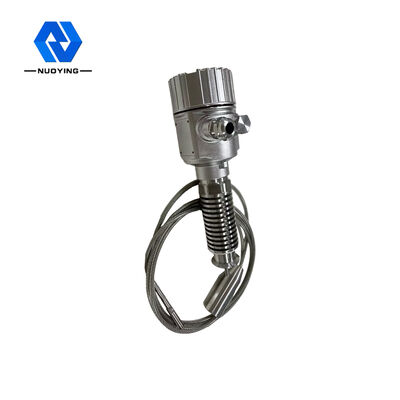

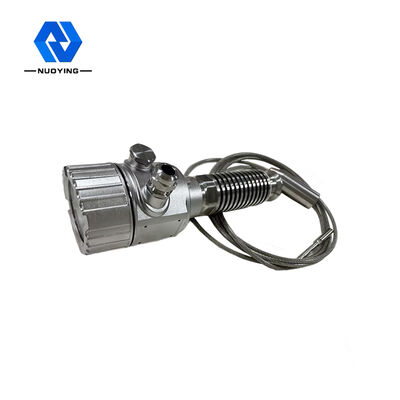

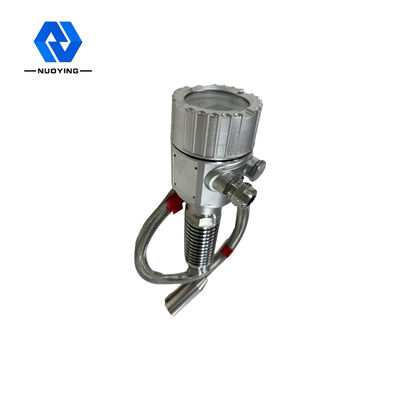

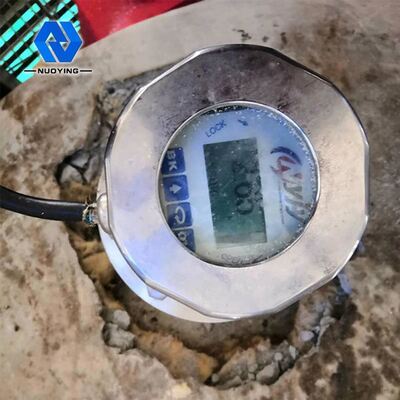

1.8GHzSóng dẫn đườngRadar Level Transmitter Hình ảnh liên quan
