Thông tin chi tiết sản phẩm:
|
Các mẫu sản phẩm: | NYUHZ | Ứng dụng tiêu biểu: | Đo mức chất lỏng |
---|---|---|---|
Giao diện áp suất quy trình: | -0,1~+16MPa | Nguồn cấp: | 24VAC,1A |
Độ chính xác nhiệt độ: | -50~+350℃ | Đo lường độ chính xác: | ±3mm, ±5mm, ±10mm, ±20mm (tùy chọn) |
Mật độ trung bình: | ≧0,425g/cm3 | Dải đo: | 0~6m |

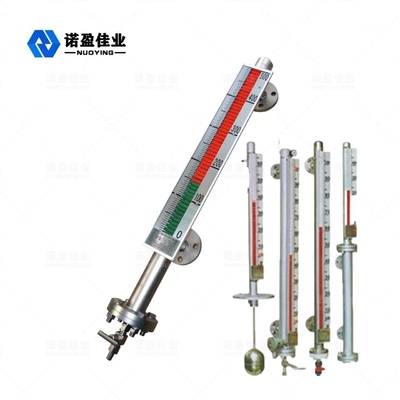

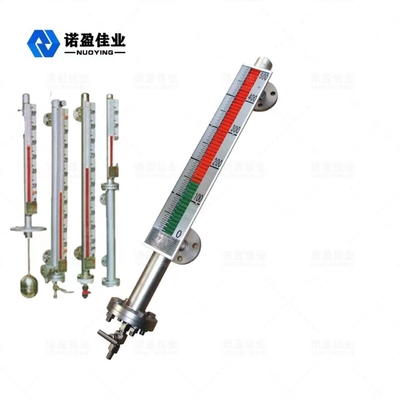

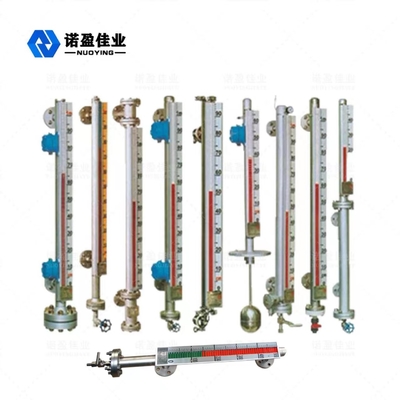

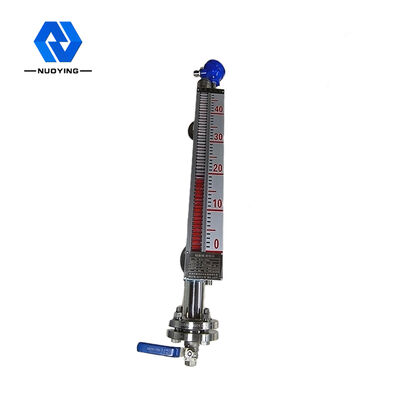

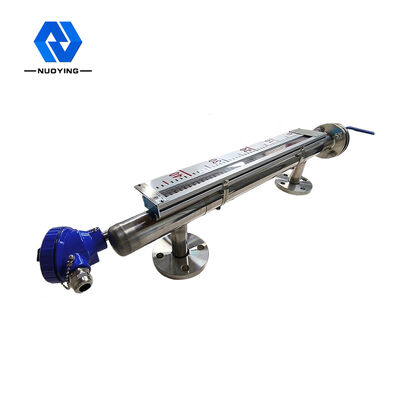

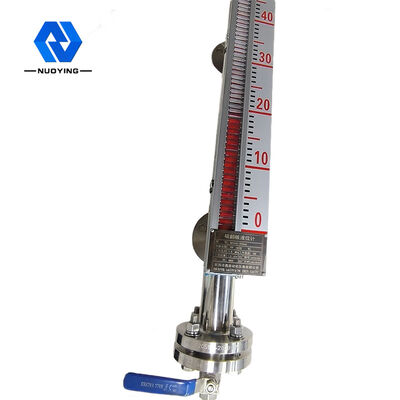

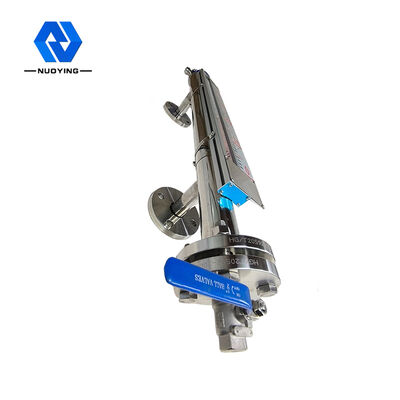

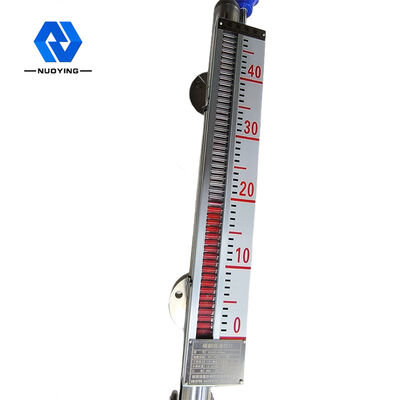

Máy đo mức nắp từ tính bằng chứng rò rỉ độ kín cao NYUHZ
Nắp nam châm NYUHZMức đonguyên tắc làm việc

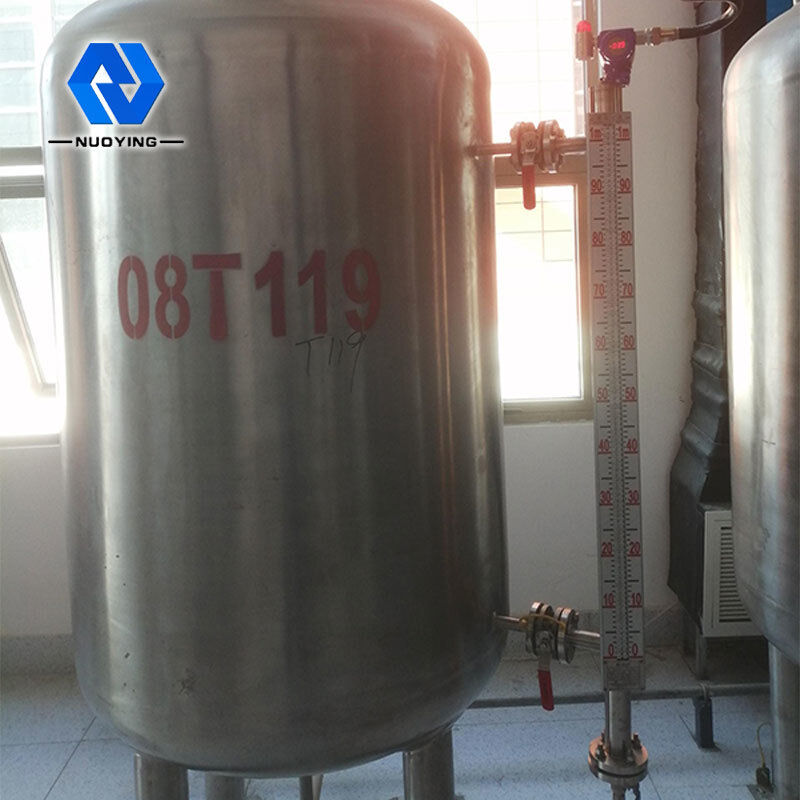

Máy đo mức nắp từ tính có thể được sử dụng để phát hiện mức trung bình của các tháp, bể chứa, bể chứa, bình hình cầu, nồi hơi và các thiết bị khác.Máy đo mức nắp từ tính có thể được niêm phong cao, chống rò rỉ và phù hợp với nhiệt độ cao, áp suất cao và các dịp chống ăn mòn.
Máy đo mức nắp từ tính có một khoang (được gọi là ống đo hoặc ống chính) để giữ quả cầu phao và khoang này tạo thành một đầu nối với bình chứa thông qua mặt bích hoặc các phương pháp kết nối phù hợp khác.Theo nguyên lý của đầu nối, với sự thay đổi của mức chất lỏng trong bình chứa, mực chất lỏng trong khoang có cùng chiều cao với mực chất lỏng trong bình chứa, do đó, nó sẽ đẩy quả bóng nổi trong khoang di chuyển lên trên và xuống và lên xuống cùng với sự lên xuống của mực chất lỏng trong bình chứa.Tại thời điểm này, chúng ta không thể nhìn thấy mức chất lỏng, vì vậy màn hình cột từ tính được lắp đặt bên ngoài buồng.
Một thép từ tính vĩnh cửu được lắp đặt tại điểm nối của phần chất lỏng chìm và phần nổi của phao.Khi mức chất lỏng trong bình chứa được đo tăng và giảm, phao từ trong ống thân của đồng hồ đo mức cũng tăng và giảm.Thép từ tính vĩnh cửu trong phao được chuyển đến chỉ báo cột từ tính thông qua khớp nối từ tính, điều khiển cột màu đỏ và trắng quay 180 °.Khi mức chất lỏng tăng lên, cột chuyển từ màu trắng sang màu đỏ và khi mức chất lỏng giảm xuống, cột chuyển từ màu đỏ sang màu trắng, Đường giao nhau màu đỏ trắng của chỉ báo là chiều cao thực của mức chất lỏng bên trong bình chứa, do đó để đạt được chỉ báo rõ ràng về mức chất lỏng.
Các ứng dụng tiêu biểu | đo mức chất lỏng |
dòng sản phẩm | NYUHZ |
Loại cài đặt | gắn bên, gắn trên |
Vật liệu cơ thể chính | 304,316 |
Dải đo | 0~6m |
Đo lường độ chính xác |
±3mm, ±5mm, ±10mm, ±20mm (tùy chọn) |
mật độ trung bình | ≧0,425g/cm23 |
chênh lệch mật độ | ≧0,1g/cm23 |
Độ nhớt trung bình | ≦0,4Pa.S |
Kiểm soát đầu ra | 220VAC,1A |
Đầu ra truyền | 4... 20mA (nguồn điện 24VDC) |
Nhiệt độ quá trình | -50~+350℃ |
áp lực quá trình | -0,1~+16MPa |
Kết nối quá trình | mặt bích (tùy chọn) |
Nghị quyết | ±1mm |
lớp bảo vệ |
IP65, IP67, IP68 (tùy chọn) |
Lớp chống cháy nổ |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (xem chứng chỉ để biết chi tiết)
|
Lưu ý: Các sản phẩm có thể được tùy chỉnh và thiết kế theo yêu cầu cụ thể của người dùng!
Nắp nam châm NYUHZMức đoTính năng thiết kế
◎ Cấu trúc đơn giản, chắc chắn và đáng tin cậy, hoạt động ổn định.
◎ Tỷ lệ hiển thị trên trang web rõ ràng và dễ đọc.
◎ Nó có thể đo và chỉ ra mức chất lỏng của chất lỏng ăn mòn, dễ cháy, độc hại, nhiệt độ cao và kích động.
◎ Có thể chọn nhiều hình thức cài đặt và hình thức kết nối.
◎ Phạm vi áp suất thiết kế là từ chân không hoàn toàn đến 10MPa.
◎ Dải nhiệt độ thiết kế - 160~+450 ℃.
◎ Thiết kế chuyên nghiệp có thể được thực hiện đối với áp suất và nhiệt độ đặc biệt.
