Thông tin chi tiết sản phẩm:
|
đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus | Giao diện áp suất quy trình: | -0,1 ~ 4,0Mpa |
---|---|---|---|
Ứng dụng tiêu biểu: | Chất lỏng, bụi, chất rắn cách điện ở nhiệt độ cực cao | Các mẫu sản phẩm: | NYSP-M20 |
Loại ăng ten: | Cáp mềm, thanh cứng | Chất liệu ăng ten: | PTFE, 304, 316 |
Độ chính xác nhiệt độ: | -40~+130℃,-100~+200℃ | Dải đo: | 0~20m |

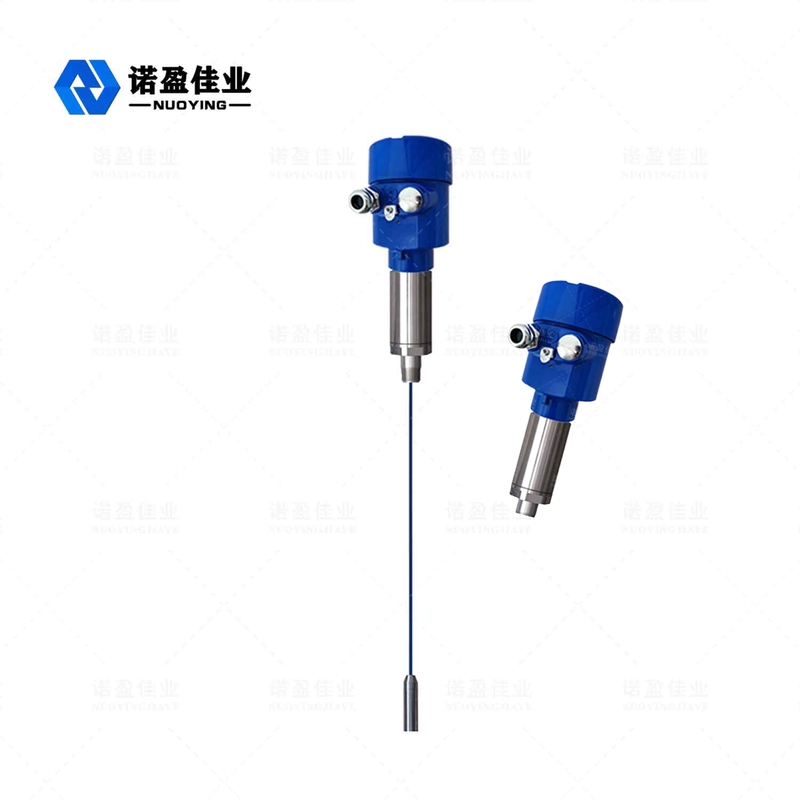

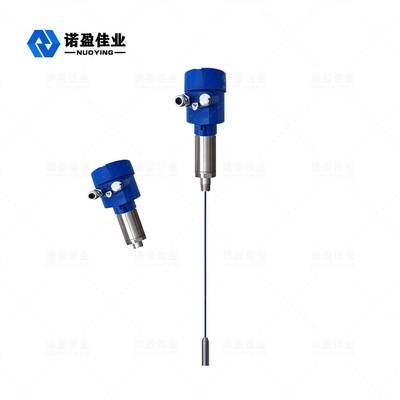

Máy đo mức PTFE kháng tro bay NYSP-M20 RF
NYSP-M20 Máy đo mức tiếp nhận RF Nguyên tắc làm việc
Máy đo mức dẫn RF là một sản phẩm đo mức liên tục dựa trên nguyên tắc dẫn RF.Sản phẩm có ưu điểm là độ ổn định cao, độ nhạy cao và ứng dụng rộng rãi.So với đồng hồ đo mức điện dung truyền thống, thiết kế mô-đun có thể được sử dụng để cài đặt thiết bị một cách đơn giản và thuận tiện.Sau khi hoàn tất cài đặt, nó có thể được sử dụng bình thường và không cần bảo trì trọn đời.Nó cho phép người dùng hiểu trực quan hoạt động của thiết bị và xử lý kịp thời các sự cố.Nó cũng an toàn và đáng tin cậy trong các dịp công nghiệp phức tạp.
Công nghệ đo độ dẫn Rf là công nghệ đo mức với những ưu điểm độc đáo.Mặc dù khái niệm này rất giống với các kỹ thuật đo điện dung nói chung, các kỹ thuật dẫn RF bổ sung thêm mạch che chắn truyền động và mạch ngắt cho thiết bị điện tử, cho phép đo trở kháng và điện trở điện dung một cách độc lập.Các định luật vật lý tính toán rằng trở kháng của bất kỳ hệ thống treo nào và điện trở điện dung của bất kỳ hệ thống treo nào đều bằng nhau, do đó hiệu ứng của hệ thống treo có thể được đo bằng sự dịch pha của mạch dao động và bị loại khỏi tổng đầu ra.
Đầu dò của máy đo độ dẫn RF được lắp đặt trong bể chứa và tín hiệu RF do sự thay đổi điện thế thu được qua đầu dò.Nắp truyền động của đầu dò ngăn dòng RF chuyển hướng qua vật liệu treo để tạo thành vòng, do đó đảm bảo độ chính xác của phép đo thiết bị.
Ứng dụng tiêu biểu |
Chất lỏng, bụi, chất rắn cách điện ở nhiệt độ cực cao |
Mẫu mã sản phẩm |
NYSP-M20 |
Loại ăng ten | Cáp mềm, thanh cứng |
Chất liệu anten | PTFE, 304, 316 |
Dải đo | 0 ~ 20m (có thể đo hàng trăm mét cho giếng sâu, tùy chỉnh) |
Đo lường độ chính xác | 0,05% ~ 0,1% F.S |
Nguồn cấp | 24VDC |
Đầu ra tín hiệu | 4...20mA/HART/RS485/Modbus... |
Nhiệt độ quá trình | -40~+130℃,-100~+200℃ |
áp lực quá trình | -0,1~4,0MPa |
Kết nối quá trình | Ren, mặt bích (tùy chọn) |
Giao diện điện | M20 × 1.5, ½ "NPT |
lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
Lớp chống cháy nổ | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (xem chứng chỉ để biết chi tiết) |
Lưu ý: Các sản phẩm có thể được tùy chỉnh và thiết kế theo yêu cầu cụ thể của người dùng!
NYSP-M20 Tính năng thiết kế máy đo mức tiếp nhận RF
Vật liệu chống treo độc đáo thúc đẩy thiết kế mạch che chắn, có thể cải thiện khả năng của vật liệu chống treo.
Dãy công suất.13~35vdc
Nhiệt độ quá trình thăm dò thích ứng.- 100℃ ~ 800℃
Không thể áp dụng các phép đo mù cho các phép đo ngang 12 cm hoặc thậm chí vài cm
Phạm vi đo tối đa có thể là hàng trăm mét hoặc thậm chí hàng trăm mét
Phép đo giao diện của vật liệu nhớt là lợi thế lớn nhất của thiết bị
Đầu ra ổn định và đáng tin cậy, chống bột, thô, hơi nước, tinh thể, sáp chìm
Không bảo trì, không có bộ phận di chuyển, bộ phận không dễ mòn, không thường xuyên vệ sinh, bảo trì và gỡ lỗi
