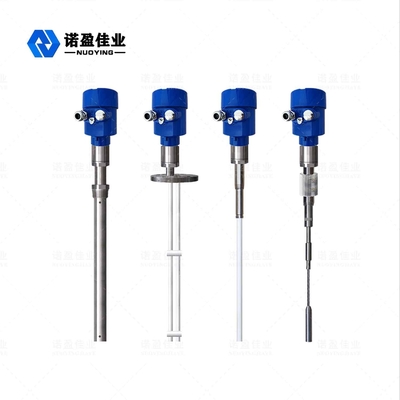

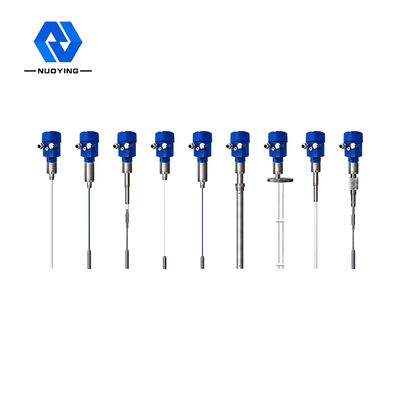

Máy phát mức tín hiệu RF 120m 13-35vDC Cảm biến mức loại không liên tục

Máy đo mức lưu lượng NYSP-Z Rf

Máy đo mức công nhận RF NYSP-Z là sản phẩm đo mức liên tục dựa trên nguyên tắc tiếp nhận tần số vô tuyến.Sản phẩm có ưu điểm là độ ổn định cao, độ nhạy cao và ứng dụng rộng rãi.So với máy đo mức điện dung truyền thống, thiết kế mô-đun hóa có thể thực hiện cài đặt thiết bị một cách ngắn gọn và thuận tiện.Sau khi hoàn tất cài đặt, nó có thể được sử dụng bình thường và không cần bảo trì suốt đời.Cho phép người dùng hiểu trực quan hoạt động của thiết bị và xử lý các sự cố một cách kịp thời, an toàn và đáng tin cậy trong các lĩnh vực công nghiệp phức tạp.

Mức chuyển tiền Rf MétThông số kỹ thuật

※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!

Rf chuyển tiền Mức độ MétĐiều hành Nguyên tắc

Công nghệ đo độ thừa nhận tần số vô tuyến là một loại công nghệ đo mức vật liệu với những ưu điểm riêng biệt.Mặc dù khái niệm về phép đo điện dung tương tự như công nghệ đo điện dung thông thường, công nghệ đo điện dung RF bổ sung thêm mạch Driving-Shield và mạch chopper vào tế bào điện tử, vì vậy nó có thể đo trở kháng và điện trở riêng biệt.Sau khi thông qua các định luật vật lí, ta có thể nhận thấy tổng trở và điện dung kháng của vật treo nào bằng nhau nên có thể đo được tác dụng của vật treo và độ lệch pha của mạch dao động qua đó triệt tiêu. từ tổng sản lượng.
Đầu dò của máy đo mức độ tiếp nhận RF được lắp đặt trong bể chứa, và sự thay đổi của tín hiệu RF do sự thay đổi mức vật liệu thu được bằng đầu dò.Phần đầu của tấm chắn dẫn động của đầu dò có thể ngăn dòng điện RF hình thành một vòng qua vật liệu treo, đảm bảo độ chính xác của phép đo trên thiết bị.

Rf chuyển tiền Mức độ MétTính năng thiết kế

◎ Thiết kế mạch lái - lá chắn độc đáo có thể cải thiện khả năng chống treo
◎Không có phép đo vùng chết, có thể được áp dụng cho hơn mười hoặc thậm chí một vài lần đo mức độ
◎Sản lượng ổn định và đáng tin cậy, tro bay, phôi trắng, hơi nước, kết tinh, sáp
◎Không có hoạt động, không có bộ phận dễ bị mòn, thường xuyên không cần làm sạch và bảo trì, gỡ lỗi

◎Vật liệu chống treo: Thiết kế mạch Driving-Shield độc đáo giúp cải thiện khả năng treo của kiến.
◎Phạm vi cung cấp điện: Khu vực làm việc nguồn: 13-35VDC
◎Khả năng thích ứngr Nhiệt độ quy trình tủ lạnh: -100 ° C 〜800 ° C.Không có phép đo vùng chết, có thể được áp dụng cho hàng chục cm hoặc thậm chí vài cm các trường hợp đo mức vật liệu với một số lượng lớn khoảng cách Phạm vi đo tối đa có thể là hàng trăm mét, thậm chí hàng trăm mét, Phép đo bề mặt vật liệu nhớt là một ưu điểm tuyệt vời của cây đàn ..
◎Tính ổn định: Đầu ra ổn định và đáng tin cậy, khả năng chống tro bay, tẩy trắng, độ ẩm, kết tinh, hiệu ứng sáp
◎Không cần bảo trì: Không cần di chuyển, không cần các bộ phận có thể đeo được, không cần vệ sinh, bảo dưỡng, vận hành thường xuyên

Rf chuyển tiền Mức độ MétYêu cầu cài đặt

Phương pháp cài đặt tiêu chuẩn

• Phần đo hiệu quả của đầu dò không được chạm vào thành bể.Khoảng cách từ thành bể L lớn hơn 600mm.
• Khi có khuấy mạnh trong bể, đầu dưới của đầu dò nên được cố định và đặt đầu dò cách xa máy trộn để đảm bảo an toàn.
• Dụng cụ phải được nối đất đáng tin cậy
• Không thể lắp đặt đầu dò vào vòi rót (hoặc khe) và các vật liệu khác chảy trực tiếp qua vị trí đó.Nếu không được, hãy lắp một vách ngăn giữa đầu dò và vòi rót (hoặc khe).
• Không gian lắp đặt phải được xem xét khi lắp đầu dò thanh cứng của thiết bị.Đầu dò cáp nên được duỗi thẳng sau khi lắp đặt để tránh ngắn mạch với thành bể
• Việc lắp đặt phải hết sức cẩn thận để không làm hỏng lớp cách điện của đầu dò.Đầu giữa và lớp chắn của đầu dò không được tiếp xúc với giao diện lắp đặt hoặc thành bình, và tránh mài mòn cơ học của đầu dò với giao diện lắp đặt, thành thùng chứa, vật liệu, v.v. trong quá trình sử dụng đầu dò
• Ống bảo vệ thiết bị không được có nước đọng, nếu không sẽ gây nguy hiểm cho thiết bị điện tử

Mức chuyển tiền Rf MétKết nối điện

• Nên sử dụng cáp có chứng nhận phù hợp.
• Với cáp có vỏ bọc, tấm chắn phải được kết nối với cả sàn thiết bị và nguồn điện phòng điều khiển
• Kích thước đường kính cáp được khuyến nghị từ 6 ~ 12nnn để đảm bảo hiệu suất niêm phong của đầu vào.

Kết nối hệ thống

Máy đo mức độ thừa nhận tần số vô tuyến là một công cụ an toàn về bản chất.Đối với các tình huống nguy hiểm, cần phải lắp đặt cổng an toàn đã được xác thực trên mạch cấp điện của thiết bị.Có thể sử dụng kết nối cổng đơn hoặc cổng đôi, nhưng chế độ kết nối khác nhau.
