Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Chất lỏng, bụi, rắn | Các mẫu sản phẩm: | NYSP-M16 |
---|---|---|---|
Loại ăng ten: | Loại thanh cứng, loại cáp mềm | Chất liệu ăng ten: | PTFE, 304, 316 |
Dải đo: | 3m,20m | Đo lường độ chính xác: | 0,05% ~ 0,1% F. S |
đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus | Giao diện điện: | M20 × 1.5, ½ "NPT |

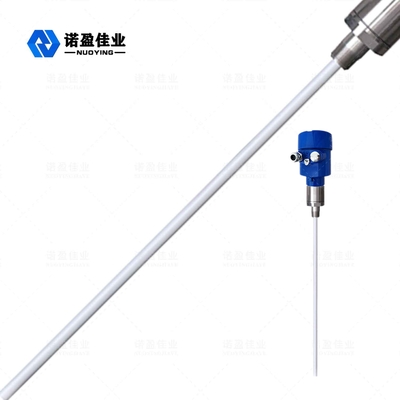

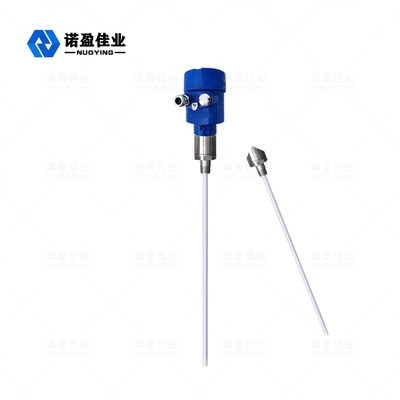

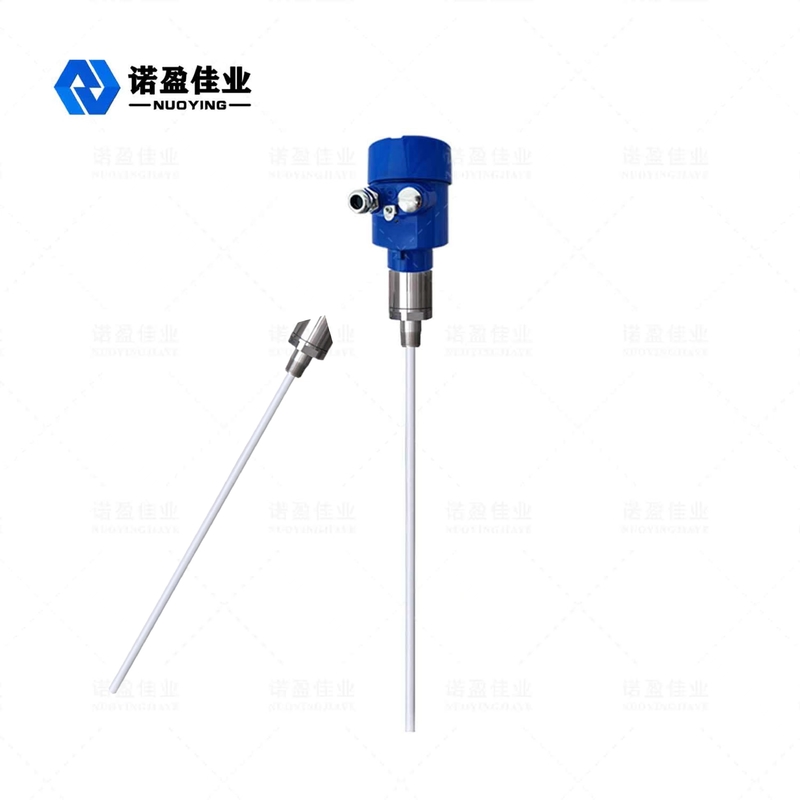

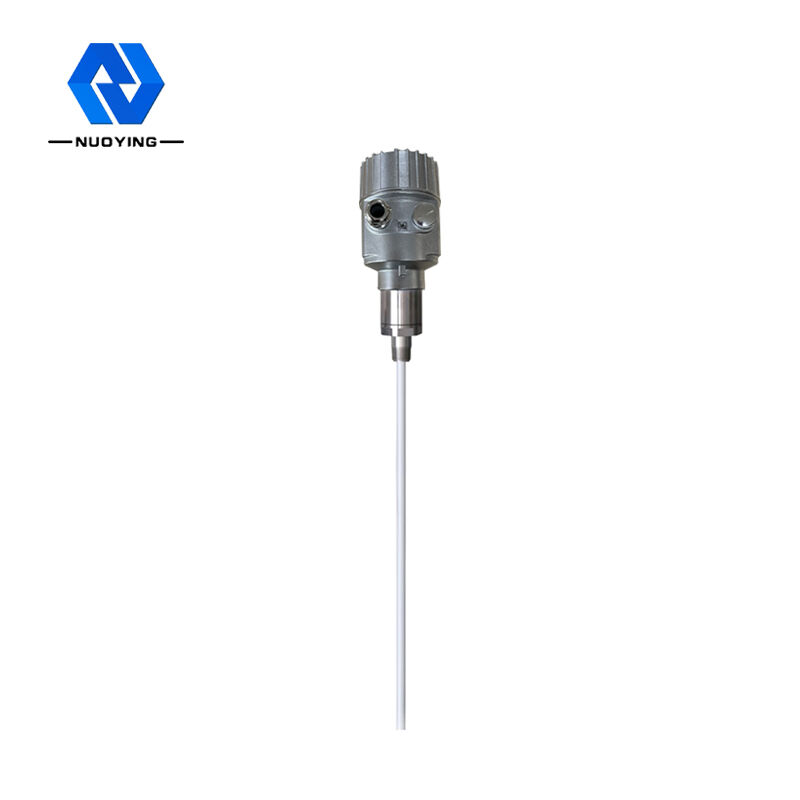

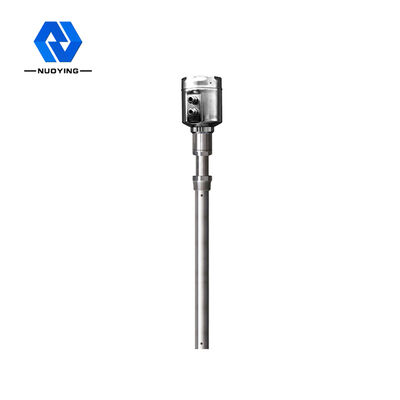

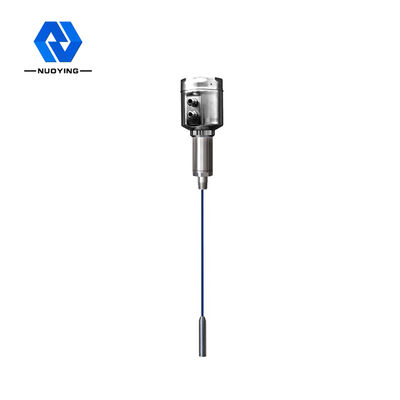

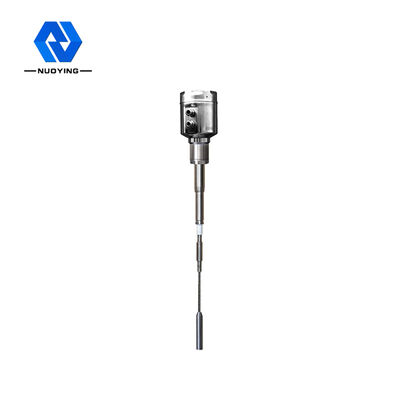

NYSP-M16 Khả năng chống treo Ổn định Máy đo mức tiếp nhận RF đáng tin cậy
NYSP-M16 Máy đo mức tiếp nhận RF Nguyên tắc làm việc
Máy đo mức dẫn RF là một sản phẩm đo mức liên tục dựa trên nguyên tắc dẫn RF.Sản phẩm có ưu điểm là độ ổn định cao, độ nhạy cao và ứng dụng rộng rãi.So với đồng hồ đo mức điện dung truyền thống, thiết kế mô-đun có thể được sử dụng để cài đặt thiết bị một cách đơn giản và thuận tiện.Sau khi hoàn tất cài đặt, nó có thể được sử dụng bình thường và không cần bảo trì trọn đời.Nó cho phép người dùng hiểu trực quan hoạt động của thiết bị và xử lý kịp thời các sự cố.Nó cũng an toàn và đáng tin cậy trong các dịp công nghiệp phức tạp.
Công nghệ đo lường tiếp nhận RF là công nghệ đo mức vật liệu với những ưu điểm độc đáo.Mặc dù khái niệm này rất giống với khái niệm của công nghệ đo điện dung chung, nhưng công nghệ tiếp nhận RF bổ sung mạch Driving Shield và mạch ngắt cho thiết bị điện tử, do đó, nó có thể thực hiện phép đo trở kháng và điện dung phản ứng độc lập.Theo tính toán của các định luật vật lý, trở kháng và điện dung phản ứng của bất kỳ vật liệu treo nào đều bằng nhau, do đó, ảnh hưởng do vật treo gây ra có thể được đo và loại bỏ khỏi tổng đầu ra thông qua sự dịch pha của mạch dao động.
Đầu dò của máy đo mức tiếp nhận RF được lắp đặt trong bể chứa và sự thay đổi tín hiệu RF do thay đổi mức vật liệu gây ra được thu được thông qua đầu dò.Đầu Driving Shield của đầu dò có thể ngăn dòng điện RF tạo thành một vòng lặp xuyên qua vật liệu treo, đảm bảo độ chính xác của phép đo thiết bị.
Ứng dụng tiêu biểu |
Chất lỏng, bụi, rắn |
Mẫu mã sản phẩm |
NYSP-M16 |

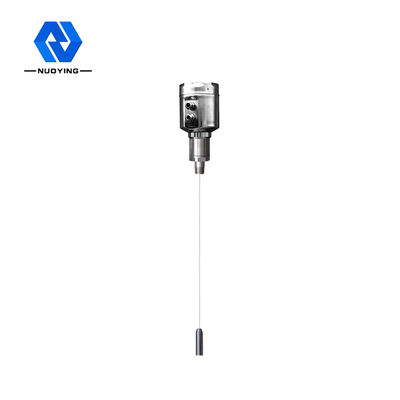

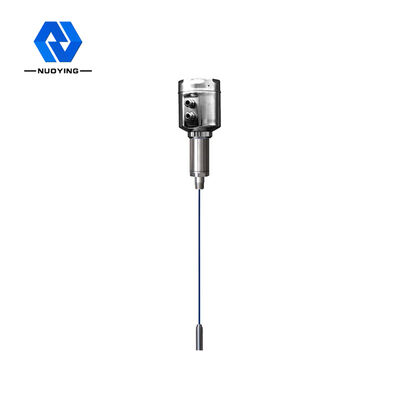

Loại ăng ten | Cáp linh hoạt, thanh cứng |
Chất liệu anten | PTFE, 304, 316 |
Dải đo | 3m, 20m (có thể đo hàng trăm mét đối với giếng sâu, có thể tùy chỉnh) |
Đo lường độ chính xác | 0,05% ~ 0,1% F.S |
Nguồn cấp | 24VDC |
Đầu ra tín hiệu | 4...20mA/HART/RS485/Modbus... |
Nhiệt độ quá trình | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
áp lực quá trình | -0.1~1.6MPa,-0.1~4.0MPa,-0.1~6.3MPa |

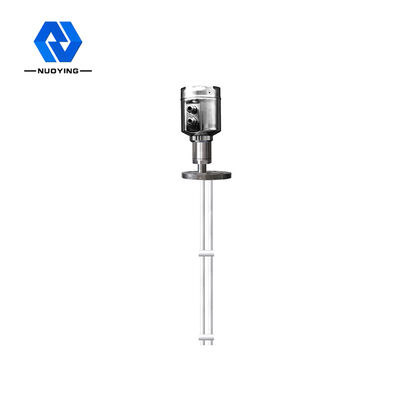

Kết nối quá trình | Ren, mặt bích (tùy chọn) |
Giao diện điện | M20 × 1.5, ½ "NPT |
lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
Lớp chống cháy nổ | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (xem chứng chỉ để biết chi tiết) |
Lưu ý: Các sản phẩm có thể được tùy chỉnh và thiết kế theo yêu cầu cụ thể của người dùng!
NYSP-M16 Tính năng thiết kế máy đo mức tiếp nhận RF
Thiết kế mạch Driving Shield độc đáo của vật liệu chống treo giúp cải thiện khả năng chống treo của vật liệu
Phạm vi cấp nguồn: 13~35VDC
Nhiệt độ xử lý của đầu dò thích ứng: - 100 ℃~800 ℃
Không có phép đo vùng chết, có thể áp dụng cho phép đo mức hơn mười cm hoặc thậm chí vài cm
Phạm vi đo tối đa có thể lên tới hàng trăm mét, thậm chí hàng trăm mét
Phép đo giao diện của vật liệu nhớt là lợi thế lớn của thiết bị
Đầu ra ổn định và đáng tin cậy, chống tro bay, tẩy trắng, hơi nước, kết tinh và lắng đọng sáp
Không cần bảo trì, không có bộ phận chuyển động, không có bộ phận dễ bị mòn, không cần vệ sinh, bảo trì và gỡ lỗi thường xuyên
