Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | chất lỏng ăn mòn nhẹ | Các mẫu sản phẩm: | NYRD701 |
|---|---|---|---|
| Loại ăng ten: | Loại cáp | Chất liệu ăng ten: | PTFE, 304, 316 |
| Dải đo: | 0 ~ 30m | Đo lường độ chính xác: | 0,05% ~ 0,1% F. S |
| đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus | Giao diện điện: | M20 × 1.5, ½ "NPT |

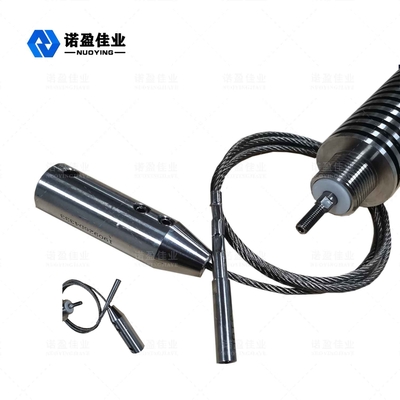

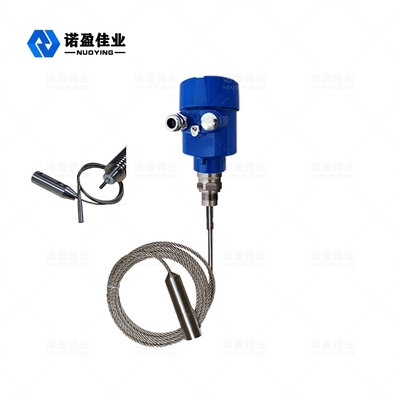

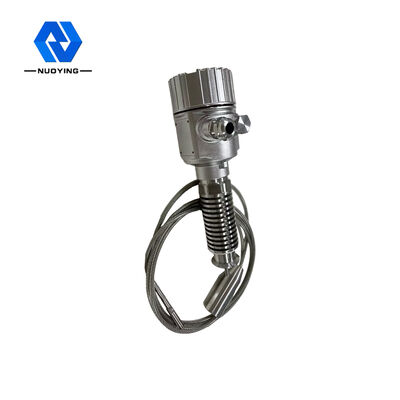

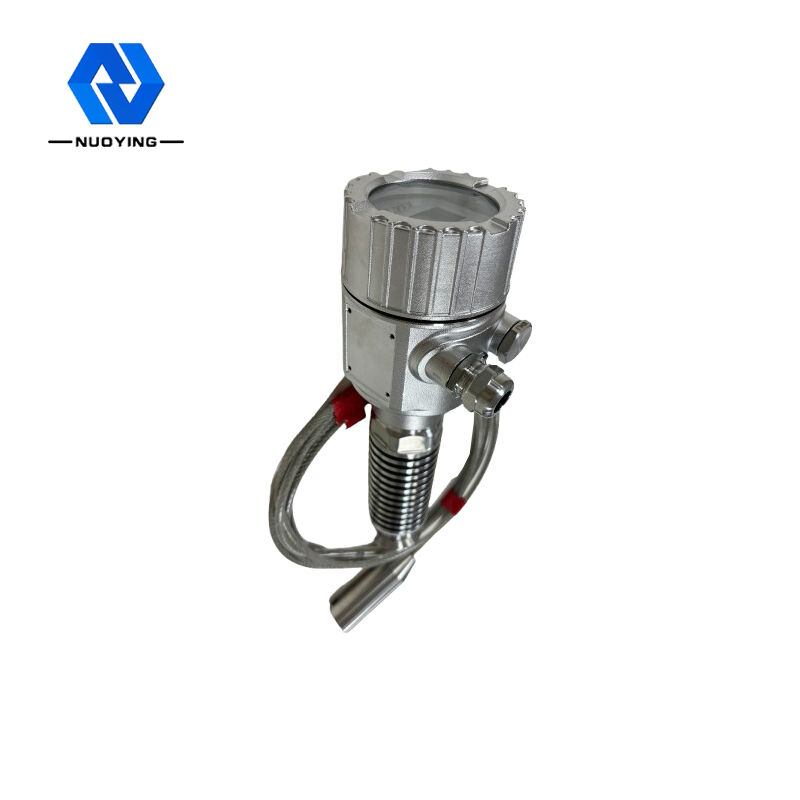

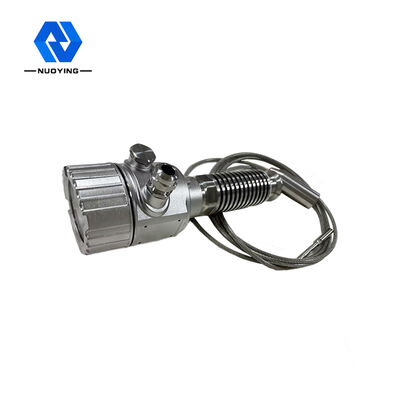

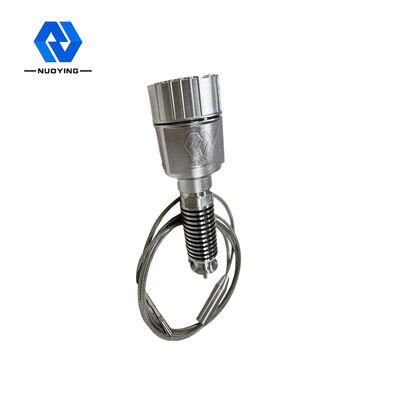

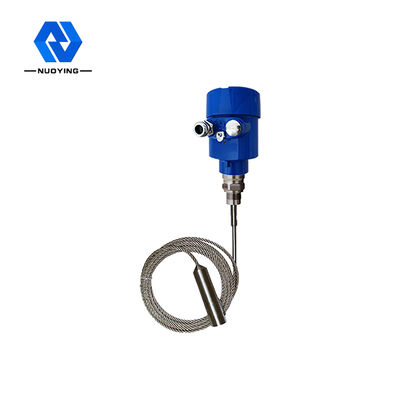

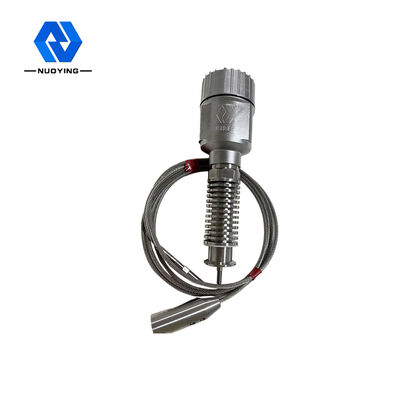

Máy đo mức radar sóng dẫn hướng bằng cáp NYRD701 1.8G
NYRD701 1.8GNguyên tắc làm việc của máy đo mức radar sóng có hướng dẫn
Xung vi sóng tần số cao được gửi bởi radar sóng dẫn hướng lan truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép).Khi gặp môi trường đo được, sự thay đổi đột ngột của hằng số điện môi gây ra phản xạ và một phần năng lượng xung bị phản xạ trở lại.Khoảng thời gian giữa xung truyền và xung phản xạ tỷ lệ thuận với khoảng cách của môi trường được đo.
|
Ứng dụng tiêu biểu |
Chất lỏng ăn mòn nhẹ |
| Mẫu mã sản phẩm | NYRD701 |
| Loại ăng ten | loại cáp |
| Chất liệu anten | PTFE, 304, 316 |
| lấy mẫu tiếng vang | 55 lần/giây |
| Dải đo | 0~30m |
| Đo lường độ chính xác | 0,05% ~ 0,1% F.S |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4...20mA/HART/RS485/Modbus... |
| Nhiệt độ quá trình | - 40~+130℃ |
| áp lực quá trình | - 0,1~2,0MPa |
| Kết nối quá trình | ren, giá đỡ, mặt bích, kẹp (tùy chọn) |
| Giao diện điện | M20 × 1.5, ½ "NPT |
| lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| Lớp chống cháy nổ | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (xem chứng chỉ để biết chi tiết) |
Lưu ý: Các sản phẩm có thể được tùy chỉnh và thiết kế theo yêu cầu cụ thể của người dùng!
NYRD701 1.8GTính năng thiết kế máy đo mức radar sóng có hướng dẫn
◎ Máy đo mức vật liệu bằng radar sóng dẫn hướng áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vang Echo Discovery độc đáo.Với phép đo tiếp xúc, độ chính xác của phép đo cao và phép đo chính xác hơn.Đồng thời, radar dẫn sóng chống bám dính và không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Các chế độ kết nối quy trình và các loại thành phần phát hiện khác nhau làm cho máy đo mức radar sóng dẫn hướng sê-ri 70X phù hợp với các ứng dụng và điều kiện làm việc phức tạp khác nhau.Chẳng hạn như môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp.
◎ Nó áp dụng chế độ làm việc xung, với công suất phát xạ cực thấp và có thể được lắp đặt trong các vật chứa bằng kim loại và phi kim loại khác nhau mà không gây hại cho cơ thể con người và môi trường.
