Thông tin chi tiết sản phẩm:
|
| dòng sản phẩm: | NYRD809 | Loại ăng ten: | Loại sừng |
|---|---|---|---|
| Chất liệu ăng ten: | 304 | Ứng dụng tiêu biểu: | chất rắn khác nhau |
| Dải đo: | 0-30 triệu | Đo lường độ chính xác: | 0,05% ~ 0,1% F. S |
| Nhiệt độ quy trình: | - 40~+1200℃ | Áp suất quy trình: | -0.1 ～ 2.0MPa |

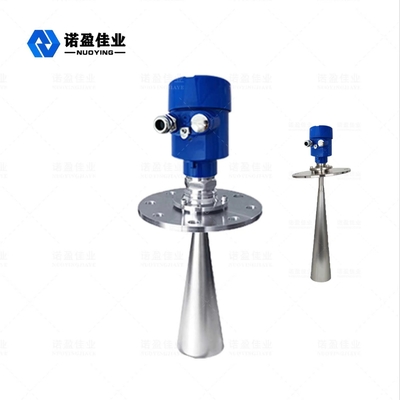

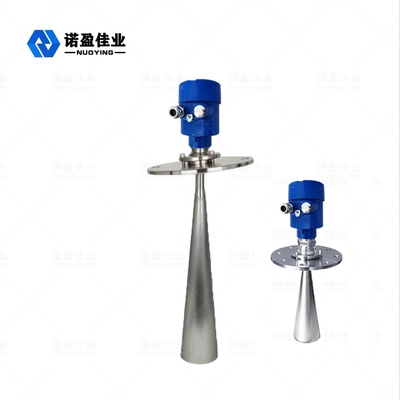

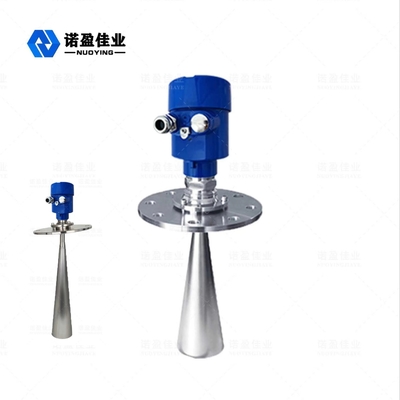

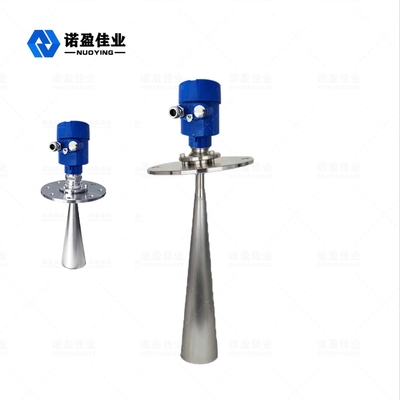

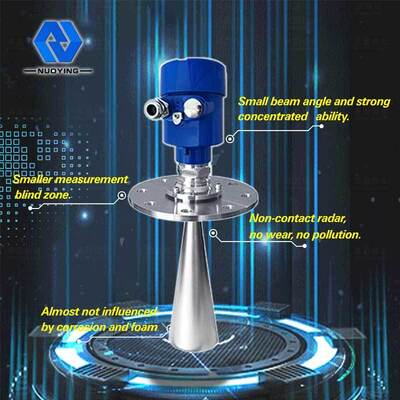

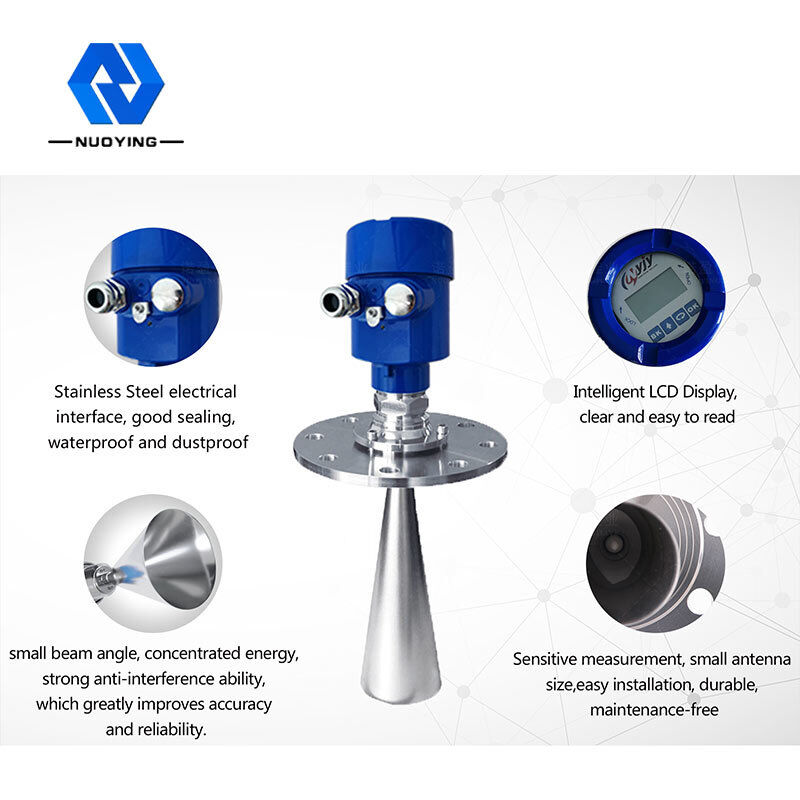

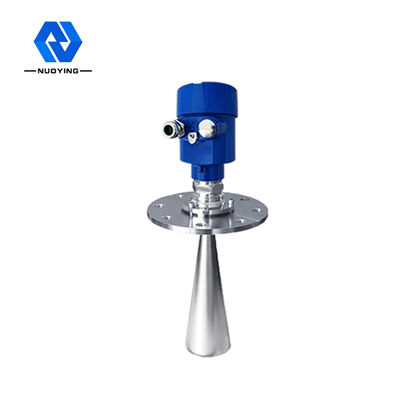

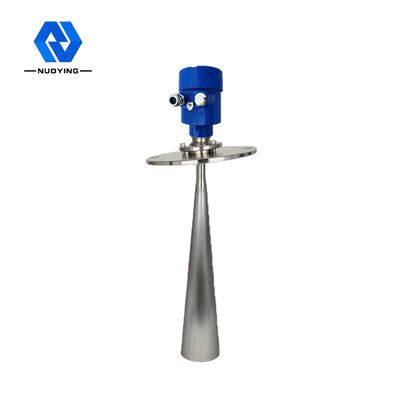

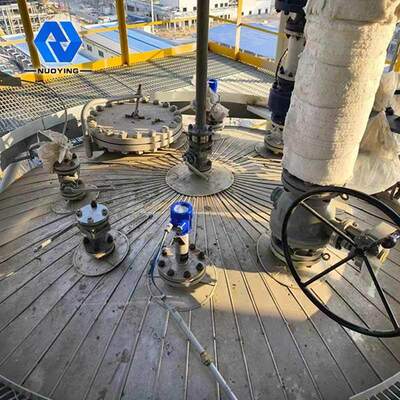

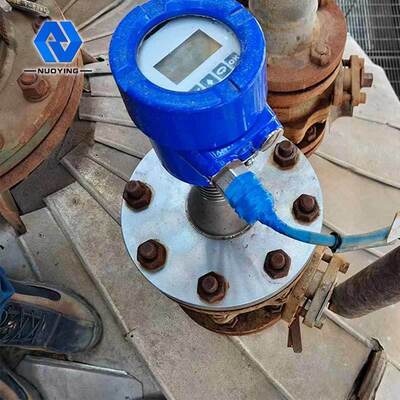

Máy đo mức radar 26G NYRD809 Vùng mù nhỏ Tần số cao
Nguyên tắc làm việc của máy đo mức radar 26G
Ăng-ten mức radar truyền các xung vi sóng hẹp, được truyền xuống dưới qua ăng-ten.Khi sóng xung chạm vào bề mặt của môi trường được đo, nó sẽ bị phản xạ trở lại và được hệ thống ăng-ten thu lại.Tín hiệu được truyền đến phần mạch điện tử và tự động chuyển đổi thành tín hiệu mức (do tốc độ lan truyền xung cực nhanh nên thời gian để sóng điện từ đến được mục tiêu và quay trở lại đầu thu sau khi phản xạ gần như tức thời).
Mặt phẳng chuẩn đo: bề mặt dưới của ren hoặc bề mặt bịt kín của mặt bích.
Lưu ý: Khi sử dụng bộ hẹn giờ mức radar phải đảm bảo mức cao nhất không được đi vào vùng mù (khu vực chữ D trong hình).
Máy đo mức radar 26G Các thông số kỹ thuật
|
Các ứng dụng tiêu biểu |
Các chất rắn khác nhau (hạt, đá cuội, quặng sắt, than, v.v.) |
| dòng sản phẩm | NYRD809 |
|
Loại ăng ten |
loại thanh, loại giọt nước, loại tấm phẳng, loại sừng, loại bề mặt được đánh bóng, loại thấu kính |
| Chất liệu anten | PTFE, 304, 316, PP, PFA |
| Dải đo | 10m, 20m, 30m, 35m, 40m, 80m |
| Đo lường độ chính xác | 0,05%~0,1% F.S |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4... 20mA/HART/RS485/Modbus |
| Nhiệt độ quá trình | - 40~+1200℃ |
| áp lực quá trình | - 0,1~2,0MPa |
| Kết nối quá trình | ren, khung, mặt bích, kẹp vệ sinh (tùy chọn) |
| Giao diện điện | M20×1.5, 1/2"NPT |
| lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| Lớp chống cháy nổ | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (xem chứng chỉ để biết chi tiết) |
Ghi chú: Các sản phẩm tùy chỉnh có thể được thiết kế theo yêu cầu cụ thể của người dùng!
