Thông tin chi tiết sản phẩm:
|
| Phạm vi hoạt động công suất: | 24 V D C | Thăm dò nhiệt độ quy trình: | -40 ° C ~ 150 ° C |
|---|---|---|---|
| Sự ổn định: | Không có hoạt động, không có bộ phận dễ mài mòn | Lớp bảo vệ: | IP67 |
| Kết nối quá trình: | Mặt bích (tùy chọn) | Lớp chống cháy nổ: | Exia II CT6 Ga （tùy chọn） |
| đầu ra tín hiệu: | 4… 20mA / HART / RS485 / Modbus. | Áp suất quy trình: | -0,1 ~ 2,5MPa |
| Điểm nổi bật: | Bộ chuyển mức độ truyền sóng RF mạch,Bộ chuyển mức độ truyền tín hiệu RF chất lỏng ăn mòn,Máy phát RF loại truyền tín hiệu IP67 |
||

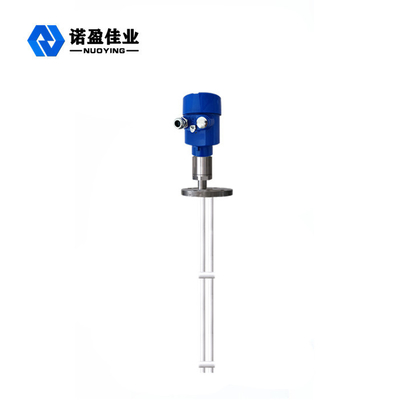

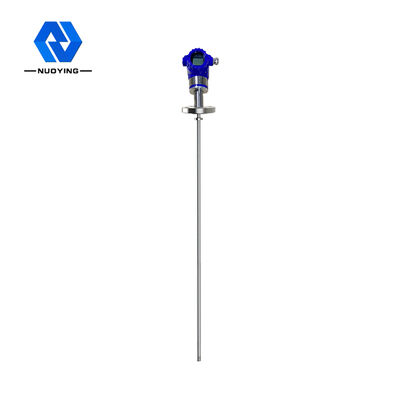

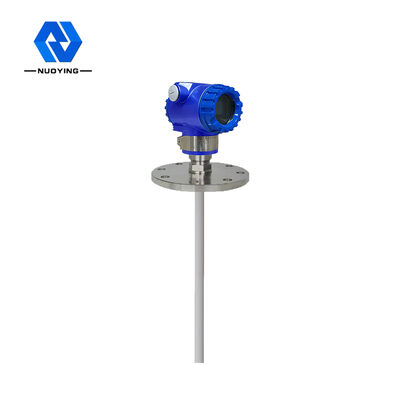

Thiết kế mạch độc đáo Máy phát mức lưu lượng RF cho chất lỏng ăn mòn mạnh
Nguyên tắc làm việc củaThiết kế mạch độc đáo Máy phát mức lưu lượng RF cho chất lỏng ăn mòn mạnh
Máy đo mức vật liệu sử dụng công nghệ tần số cao để tạo ra tín hiệu tần số vô tuyến công suất thấp trên đầu dò từ mạch điện tử.Đầu dò hoạt động như một phần tử nhạy cảm và cung cấp lại các thay đổi tín hiệu do hằng số điện môi của mức vật liệu gây ra cho mạch điện tử;những thay đổi này bao gồm điện dung và Sự thay đổi độ dẫn, do đó, điện kháng (tín hiệu của sự thay đổi toàn diện của điện dung và trở kháng) được xử lý trong mạch điện tử;sự thay đổi của điện kháng làm cho pha của tín hiệu cao tần trên cực thay đổi.Do đó, độ lệch pha giữa tín hiệu cao tần trên cực và tín hiệu chuẩn trong mạch điện tử cũng thay đổi.Sau khi thay đổi được xử lý, mạch đầu ra của biến tần sẽ gửi tín hiệu cảnh báo để phát hiện xem có vật liệu trong silo hay không.
Các tính năng thiết kếThiết kế mạch độc đáo Máy phát mức lưu lượng RF cho chất lỏng ăn mòn mạnh
◎ chống treo: thiết kế mạch lá chắn lái xe độc đáo cải thiện khả năng chống treo
◎ phạm vi cung cấp điện: phạm vi làm việc cung cấp điện: 13 ~ 35vdc
◎ nhiệt độ quá trình thăm dò: - 100 ℃ ~ 800 ℃
◎ Không có phép đo vùng chết, có thể được áp dụng cho một loạt các trường hợp đo mức vật liệu lớn hơn mười cm hoặc thậm chí vài cm
◎ Phạm vi đo tối đa có thể lên tới hàng trăm mét, thậm chí hàng trăm mét
◎ Đo giao diện vật liệu nhớt là một lợi thế lớn của thiết bị này
◎ đầu ra ổn định và đáng tin cậy, chống tro bay, vật liệu rơi, hơi nước, kết tinh và sáp
◎ không chuyển động, không có bộ phận dễ mài mòn, không phải làm sạch, bảo trì và gỡ lỗi thường xuyên
Các thông số kỹ thuậtThiết kế mạch độc đáo Máy phát mức lưu lượng RF cho chất lỏng ăn mòn mạnh
| Ứng dụng tiêu biểu | Chất lỏng (Ăn mòn, độ dẫn điện, hằng số điện môi thấp, khuấy, giao diện, khử nước điện, độ nhớt, giếng sâu, phạm vi cực lớn và các trường hợp khác) |
| Bụi (độ dẫn điện, bột cách điện, v.v.) | |
| Chất rắn (dẫn điện, cách điện, chất rắn cách nhiệt ở nhiệt độ cực cao, v.v.) | |
|
dòng sản phẩm
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Dạng ăng-ten
|
Cáp mềm, cáp mềm cách điện, cáp mềm không cách điện, thanh cứng, thanh cứng cách điện, thanh cứng cách điện ở hai đầu, thanh cứng hình trụ |
| Chất liệu ăng ten | PTFE, 304,316 |
| phạm vi đo lường | 3m, 20m (Giếng sâu có thể đo hàng trăm mét và có thể tùy chỉnh) |
| Bước sóng | 635-650mm |
| Độ chính xác đo lường | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC |
|
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus…. |
| Nhiệt độ quy trình | -40 ~ + 130 ℃, -100 ~ + 200 ℃, -40 ~ + 260 ℃, -50 ~ + 500 ℃ |
| Quy trình áp lực |
-0.1 ~ 1.6MPa, -0.1 ~ 4.0MPa, -0.1 ~ 6.3MPa |
| Kết nối quá trình | ren vít, mặt bích (có thể lựa chọn) |
| Giao diện điện | M20 * 1.5, ½ ″ NPT |
| mức độ bảo vệ | IP65, IP67, IP68 (có thể lựa chọn) |
| Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
