Thông tin chi tiết sản phẩm:
|
| Tỷ lệ phạm vi: | 20: 1 | cấp độ chính xác: | loại ống: 0,5 cấp, 1,0 cấp; |
|---|---|---|---|
| Lót cao su bình thường: | -20 ~ + 60 ° C | Lót cao su nhiệt độ cao: | -20 ~ + 90 ° C |
| Lớp lót PTFE: | -30 ~ + 100 ° C | Lớp lót tetrafluoro nhiệt độ cao: | -20 ~ + 180 ° C |
| Phạm vi tốc độ dòng chảy: | 0,1－10m / s | Nguồn cấp: | 220VAC hoặc 24VDC |
| Điểm nổi bật: | Máy đo lưu lượng điện từ NYLD,Máy đo lưu lượng điện từ thông minh 10m/S,Máy đo lưu lượng điện từ thông minh 20mA |
||

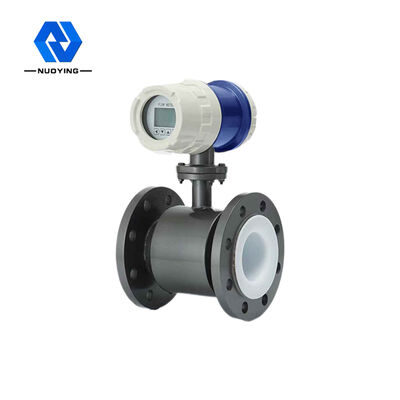

Đồng hồ đo lưu lượng điện từ thông minh NYLD 4-20mA 0,1-10m / S Độ chính xác cao
Lưu lượng kế điện từ thông minh NYLD

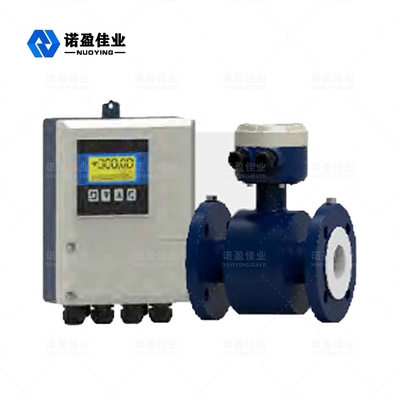

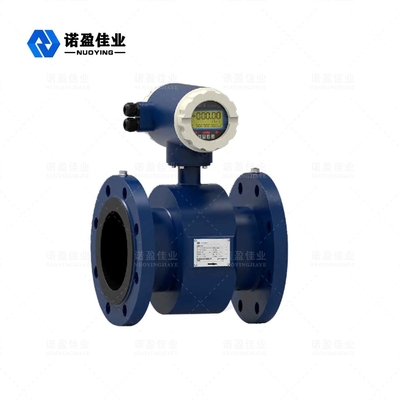

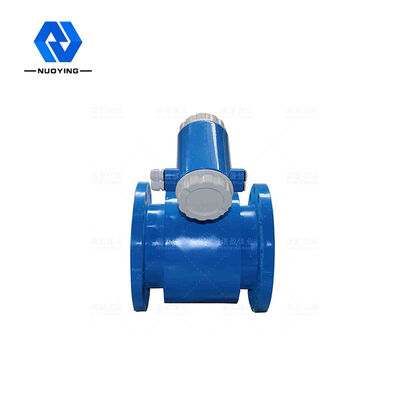

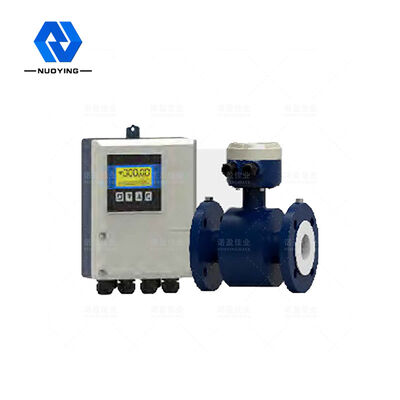

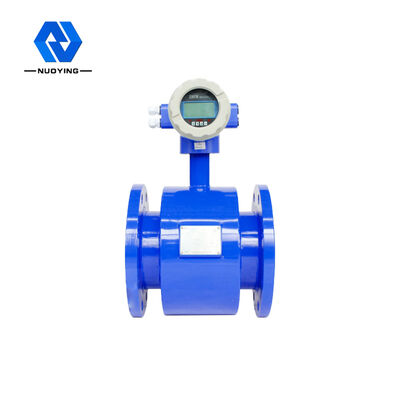

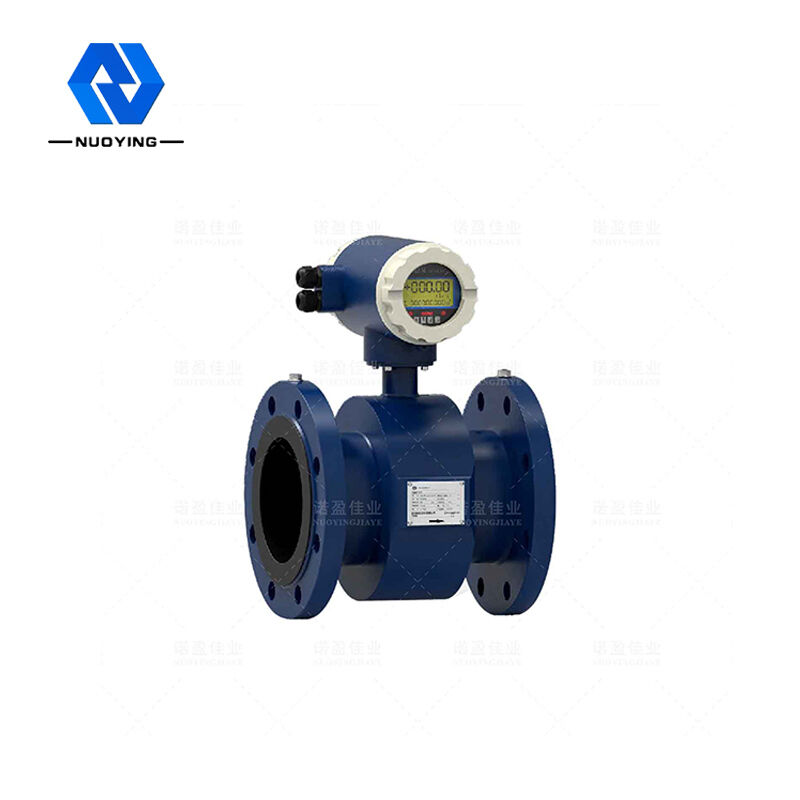

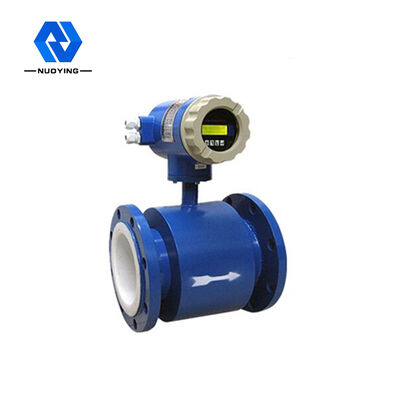

Lưu lượng kế điện từ loại thông minh NYLD bao gồm một cảm biến và một bộ chuyển đổi.Nó dựa trên định luật cảm ứng điện từ Faraday, được sử dụng để đo lưu lượng thể tích của chất lỏng dẫn điện có độ dẫn điện lớn hơn 5μs / cm.Nó là một máy đo cảm ứng để đo lưu lượng thể tích của môi trường dẫn điện.Ngoài việc đo lưu lượng thể tích của chất lỏng dẫn điện nói chung, nó cũng có thể được sử dụng để đo lưu lượng thể tích của chất lỏng ăn mòn mạnh như axit và kiềm mạnh và chất lỏng huyền phù hai pha rắn - lỏng đồng nhất như bùn, bột giấy và bột giấy .Nó được sử dụng tuyệt vời để đo lưu lượng dầu mỏ, hóa chất, luyện kim, dệt may, sản xuất giấy, bảo vệ môi trường, thực phẩm và các lĩnh vực công nghiệp khác và quản lý thành phố, xây dựng công trình thủy lợi, sông ngòi và các lĩnh vực khác.
Lưu lượng kế điện từ thông minh NYLD Kỹ thuật Thông số
|
Danh nghĩa tiêu chuẩn đường kính (mm) (Các thông số kỹ thuật đặc biệt có thể được tùy chỉnh) |

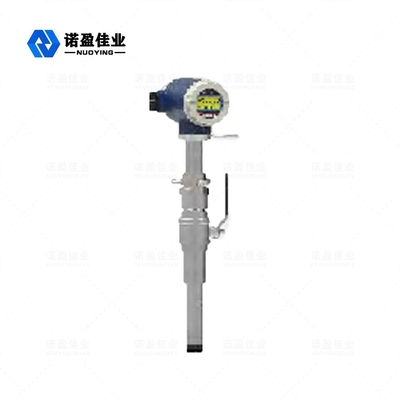

JB / T 9248-2015 loại ống lót PTFE: DN10 ~ DN600;mực lót cao su loại ống: DN40 ~ DN2200 Loại trình cắm: DN150 ~ DN3000 |
| Hướng dòng chảy | Tích cực và tiêu cực |
| Tỷ lệ phạm vi | 20: 1 |
| Lỗi lặp lại | ± 0,1% giá trị đo được |
| Cấp chính xác |
loại ống: 0,5 cấp, 1,0 cấp; Plug-in: 1.5 cấp, 2.0 cấp |
| Nhiệt độ trung bình đo được |
Lớp lót cao su bình thường: -20 ~ + 60 ° C Lớp lót cao su nhiệt độ cao: -20 ~ + 90 ° C Lớp lót PTFE: -30 ~ + 100 ° C Lớp lót tetrafluoro nhiệt độ cao: -20 ~ + 180 ° C |
|
Áp suất vận hành định mức (áp suất cao có thể được tùy chỉnh)
|
DN10 － DN150: ≤1,6MPa DN200 － DN350: ≤1.0MPa DN400 － DN1000: ≤0,6MPa DN450 － DN2200: ≤0,25MPa |
| Phạm vi tốc độ dòng chảy | 0,1－10m / s |
| Phạm vi độ dẫn điện | Độ dẫn của chất lỏng đo được là ≥5μs / cm |
| Đầu ra tín hiệu | 4-20mA (điện trở tải 0 ~ 750Ώ), xung / tần số, mức điều khiển |
| Đầu ra giao tiếp |
Giao thức MODBUS giao tiếp Rs485, giao diện truyền thông HART |
| Nguồn cấp | 220VAC hoặc 24VDC |
|
Yêu cầu thẳng chiều dài đường ống |
Upstream ≥5DN hạ lưu ≥2DN |
| Chế độ kết nối | Lưu lượng kế và đường ống sử dụng kết nối mặt bích và mặt bích đáp ứng tiêu chuẩn quốc gia: GB / T9115.1-200 |
| Lớp chống cháy nổ | ExdllСT6 |
| Lớp bảo vệ | Ip65, nó có thể được tùy chỉnh lên đến IP68 |
| Nhiệt độ môi trường | －25 ～ ＋ 60 ℃ |
| Độ ẩm môi trường xung quanh | 5% ～ 95% |
| Tổng điện năng tiêu thụ | Dưới 20W |
Lưu lượng kế điện từ thông minh NYLD Điều hành Nguyên tắc
Theo nguyên lý cảm ứng điện từ Faraday, một cặp điện cực phát hiện được gắn trên thành ống vuông góc với trục của ống đo và đường sức từ. Khi chất lỏng dẫn điện chuyển động dọc theo trục của ống đo, chất lỏng dẫn điện sẽ cắt đường sức từ để tạo ra điện thế cảm ứng. Điện thế cảm ứng được phát hiện bởi hai điện cực phát hiện và giá trị tỷ lệ với tốc độ dòng chảy. Giá trị là:
E = KBVD Trong đó: E- điện thế cảm ứng;
Hệ số K liên quan đến sự phân bố từ trường và chiều dài trục;
B-cường độ cảm ứng từ;
V-tốc độ dòng chảy trung bình của chất lỏng dẫn điện;
D-khoảng cách điện cực;(đo đường kính trong của ống)
Cảm biến truyền điện thế cảm ứng Dễ dàng tín hiệu dòng chảy đến bộ chuyển đổi.Sau một loạt xử lý kỹ thuật số như khuếch đại và lọc chuyển đổi, tốc độ dòng tức thời và tốc độ dòng tích lũy được hiển thị bằng tinh thể lỏng ma trận điểm có đèn nền. Đầu ra -20mA, đầu ra cảnh báo và đầu ra tần số, và có giao diện truyền thông RS-485 và hỗ trợ HARTand MODBUS
các giao thức.
Lưu lượng kế điện từ thông minh NYLD Đặc điểm thiết kế
■ Xử lý kỹ thuật số hoàn toàn, khả năng chống nhiễu mạnh, đo lường đáng tin cậy, độ chính xác cao, phạm vi đo lưu lượng có thể đạt 150: 1;
■ Nguồn điện chuyển mạch EMI cực thấp, dải điện áp lớn của nguồn điện phù hợp, hiệu suất goodanti-EMI;
■ Sử dụng bộ vi xử lý 16 bitbedded, với tốc độ hoạt động nhanh, độ chính xác cao và kích thích sóng hình chữ nhật tần số thấp có thể lập trình, cải thiện độ ổn định của phép đo lưu lượng và tiêu thụ điện năng thấp;
■ Sử dụng các bộ phận SMD và công nghệ gắn kết bề mặt (SMT), độ tin cậy của mạch cao;
■ Không có bộ phận chuyển động trong đường ống, không có bộ phận chặn dòng chảy và hầu như không có tổn thất áp suất bổ sung trong phép đo;
■ Nó có thể sửa đổi phạm vi trực tuyến trên trang web theo nhu cầu thực tế của người dùng;
■ Kết quả đo không phụ thuộc vào các thông số vật lý như phân bố vận tốc dòng chảy, áp suất chất lỏng, nhiệt độ, tỷ trọng, độ nhớt;
■ Màn hình LCD có đèn nền độ nét cao, điều hành menu đầy đủ của Trung Quốc, dễ sử dụng, dễ vận hành, dễ học và dễ hiểu;
■ Đầu ra tín hiệu giao tiếp kỹ thuật số như RS485, RS232, Hartand Modbus (tùy chọn);
■ Với chức năng tự kiểm tra và tự chẩn đoán;
■ Với chức năng ghi tổng theo giờ, ghi tổng lưu lượng theo giờ, thích hợp để đo chia sẻ thời gian (tùy chọn);
■ Có ba Tích hợp, có thể hiển thị số tiền tích lũy thuận, số tiền tích lũy ngược và số tiền tính toán chênh lệch tương ứng..Có một đồng hồ ngắt nguồn bên trong, có thể ghi lại 16 lần tắt nguồn.(không bắt buộc);
■ Với bộ điều khiển cầm tay hồng ngoại, tốc độ truyền thông 115KHZ, nó có thể vận hành tất cả các chức năng của bộ chuyển đổi từ xa mà không cần tiếp xúc (tùy chọn).
