Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đặc biệt cho chất lỏng ăn mòn Stronge | dòng sản phẩm: | NYCSUL-501 |
---|---|---|---|

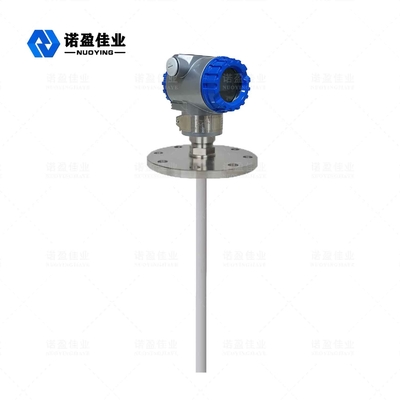

Phương pháp cài đặt: | Chủ đề, mặt bích | Dải đo: | 6m, 20m |
Chất liệu ăng ten: | PTFE, 304, 316 | Nhiệt độ quy trình: | -184 ~ + 260 ° C |
Áp suất quy trình: | -0,1 ~ 1,6MPa | đầu ra tín hiệu: | 4-20 mA / HART / RS485 / Modbus |
Điểm nổi bật: | Máy đo mức chất lỏng điện dung RF,Máy đo mức chất lỏng 20m,Máy phát mức tiếp nhận RF dạng lỏng mặt bích |
CaoỔn định và đáng tin cậy Chất lỏng điện dung RFMáy đo mức choCác ứng dụng chất lỏng khác nhau
Nhiều loại đầu dò và vật liệuMáy đo mức chất lỏng điện dung RF Dễ dàng cài đặtÔnguyên tắc hoạt động
Dựa trên công nghệ điện dung RF.Áp dụng tần số vô tuyến cho đầu dò, xác định ảnh hưởng của môi trường xung quanh thông qua phân tích liên tục.Vì mỗi vật liệu có hằng số điện môi riêng, và chúng khác với độ dẫn điện của không khí.Khi đầu dò tiếp xúc với vật liệu, tổng trở kháng được phản ánh bởi sự dịch chuyển điện dung nhỏ sẽ thay đổi.Bởi vì đầu dò được cấp điện và thành bình chứa hình thành với nhau giống như một tụ điện, chất cách điện của đầu dò và không khí xung quanh trở thành vật liệu điện môi.Khi không khí (hằng số điện môi là 1.0) được thay thế bằng vật liệu khác (hằng số điện môi>1.0), sự thay đổi giá trị điện dung sẽ làm thay đổi trở kháng.Hiệu ứng này được đo bằng mạch và sau đó so sánh với dữ liệu tham chiếu được thiết lập bằng cài đặt độ nhạy (mạch).
Ngoài ra, bằng cách thêm Tấm chắn lái xe và mạch chopper trong công nghệ RF Admittance, nó có thể thực hiện phép đo trở kháng và điện dung riêng biệt.Bằng cách này, Máy đo mức tiếp nhận RF có thể tránh bị nhầm lẫn do ảnh hưởng của vật liệu treo trong quá trình đo.Điều đó đảm bảo độ chính xác của phép đo.
Tính năng thiết kế máy đo mức chất lỏng điện dung RF
★ Bộ chuyển đổi và cảm biến mô-đun tích hợp, không có bộ phận chuyển động, độ tin cậy cao và khả năng chống nhiễu mạnh
★ Khả năng ứng dụng rộng hơn, với nhiều dạng đầu dò, nhiều dạng kết nối quy trình và nhiều vật liệu chế tạo, cũng có thể được tùy chỉnh
★ Dễ dàng cài đặt và gỡ lỗi, thuận tiện để bảo trì.
Máy đo mức chất lỏng điện dung RFThông số kỹ thuật
Ứng dụng tiêu biểu | Chất lỏng, đặc biệt cho chất lỏng ăn mòn Stronge |
dòng sản phẩm | NYDR-3051 |

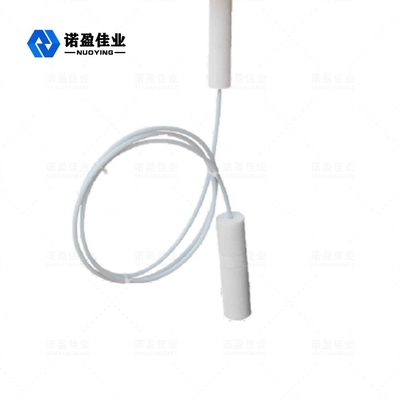

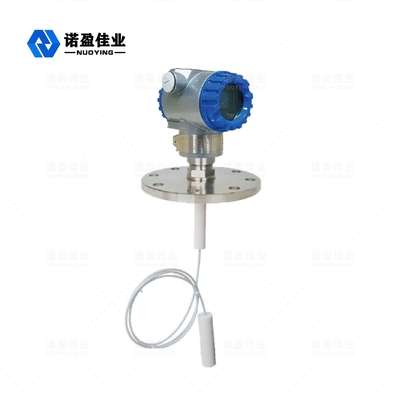

Loại ăng ten | Cáp Mềm, Thanh Cứng. |
Chất liệu anten | PTFE, 304, 316 |
Dải đo | 6m, 20m |
Thời gian trễ | 0 ~ 30s liên tục Có thể điều chỉnh |
Nhiệt độ quá trình | -184 ~ +260°C |
áp lực quá trình | -0,1 ~ 1,6MPa |
Kết nối quá trình | Chủ đề, mặt bích |
Giao diện điện | M20x1.5,1/2"NPT |
Cung cấp điện | 24VDC |
Đầu ra tín hiệu | 4-20 mA /HART/RS485/Modbus |
lớp bảo vệ | IP65, IP67, IP68(tùy chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (chi tiết trong giấy chứng nhận) |

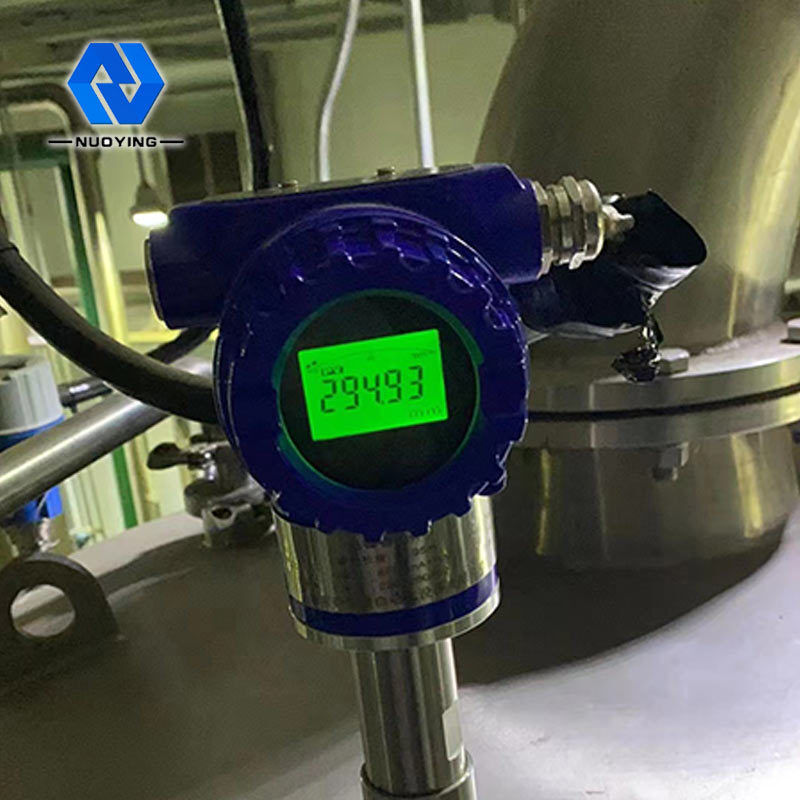

Máy đo mức chất lỏng điện dung RFứng dụng sản phẩm
Máy đo mức điện dung có thể được sử dụng để đo mức liên tục của hầu hết tất cả các phương tiện mạnh, yếu hoặc không ăn mòn trong các bình hở hoặc áp suất.Được sử dụng rộng rãi trong: Dầu mỏ, Hóa chất, Phân bón, Luyện kim, Khí tự nhiên, Nhà máy điện, Máy móc, Sản xuất, Nhà máy Dược phẩm, Xử lý nước thải, Thực phẩm và các dịp công nghiệp khác để phát hiện và kiểm soát mức chất lỏng.
