| Tên thương hiệu: | NUOYINGJIAYE |
| Số mẫu: | NYRD701 |
| MOQ: | 1 cái |
| giá bán: | 400-800 |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 600 chiếc mỗi tháng |

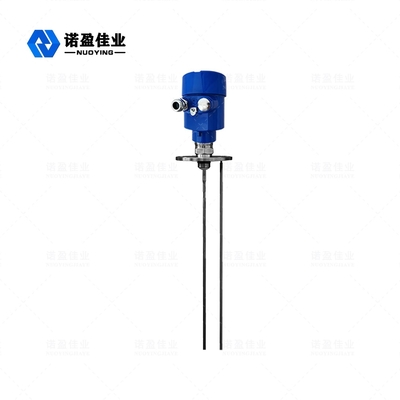

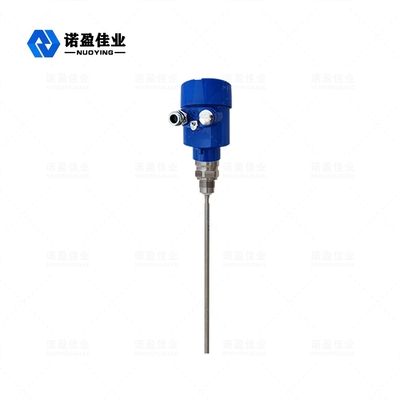

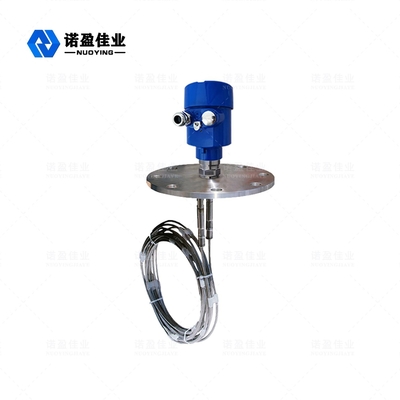

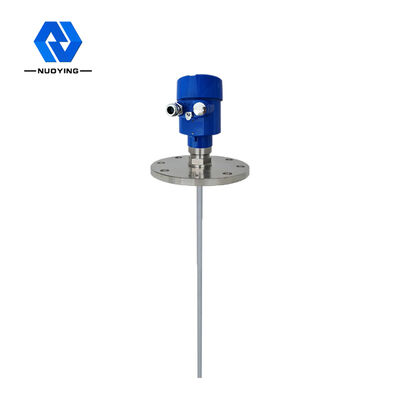

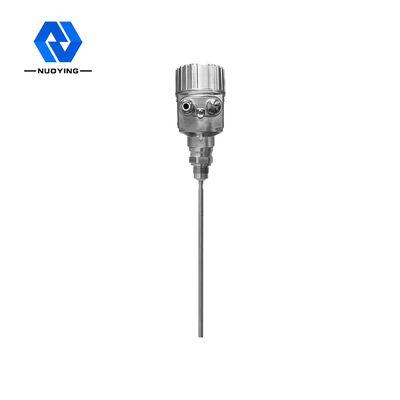

Radar sóng hướng dẫn chính xác caoMáy đo độTrung bìnhGiao tiếpLoại phù hợp với hằng số điện dielectric

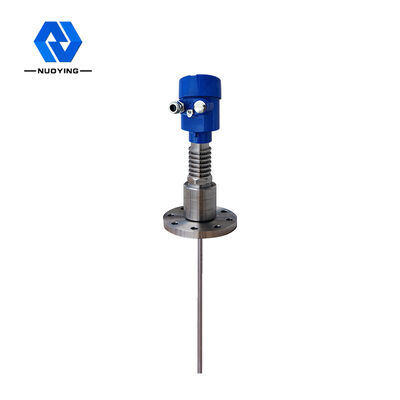

Nhiệt độ cao và áp suất cao kháng sóng dẫn đường radarMáy đo độNguyên tắc hoạt động
Các xung sóng vi sóng tần số cao được gửi bởi radar sóng hướng dẫn truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép).do sự thay đổi đột ngột của hằng số dielectric, một số xung sóng sẽ được phản xạ ngay lập tức trở lại máy phát.Khoảng thời gian giữa xung truyền và xung phản xạ là tỷ lệ thuận với khoảng cách của môi trường đo.
đầu vào
Radar sóng hướng dẫn là một dụng cụ đo lường dựa trên nguyên tắc du hành thời gian.và thời gian chạy có thể được chuyển đổi thành tín hiệu mức thông qua các thành phần điện tử. Máy thăm dò phát ra xung tần số cao và lan truyền dọc theo dây cáp hoặc thanh thăm dò. Khi xung gặp mặt bề mặt vật liệu, nó được phản xạ trở lại và được nhận bởi máy thu trong thiết bị,và tín hiệu khoảng cách được chuyển đổi thành tín hiệu mức vật liệu.
Tín hiệu xung được phản xạ được truyền đến mạch điện tử của thiết bị dọc theo dây cáp hoặc đầu dò thanh,và bộ vi xử lý các tín hiệu để xác định tiếng vang được tạo ra bởi xung vi sóng trên bề mặt vật liệu. Nhận dạng tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung. Khoảng cách D từ bề mặt vật liệu tỷ lệ thuận với thời gian đi T của xung.
đầu ra
Đặt bằng cách nhập chiều cao bể trống E (= điểm 0, chiều cao bể đầy đủ F (= phạm vi đầy đủ) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị để môi trường đo lường, tương ứng với đầu ra 4-20mA.
Radar sóng hướng dẫnMáy đo độTính năng sản phẩm
Máy đo độ sóng radar hướng dẫn sử dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý âm vang Echo Discovery độc đáo.độ chính xác đo là cao và đo chính xác hơnĐồng thời, radar sóng hướng dẫn chống dính và không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và dính.
Một loạt các chế độ kết nối quy trình và các loại thành phần phát hiện làm cho máy đo mức sóng radar dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.:; Nhiệt độ cao, áp suất cao và môi trường điện tĩnh thấp.
Nó áp dụng chế độ hoạt động xung, với công suất phát thải cực kỳ thấp, và có thể được lắp đặt trong các thùng chứa kim loại và phi kim loại khác nhau, mà không gây hại cho cơ thể con người và môi trường.
Radar sóng hướng dẫnMáy đo độSản phẩmParameter
|
Ứng dụng điển hình |
Chất lỏng (chất ăn mòn mạnh, điện áp thấp liên tục, dính, nhiệt độ cao và áp suất cao, cuộn dây sưởi ấm tích hợp, thang, tấm nổi và các trường hợp phức tạp khác) bụi (đá bay, bột đá vôi, bột xi măng, bê tông và các phương tiện khác) Màn hình rắn (các hạt nhỏ, hạt, đá nhỏ, cát, v.v.) |
|
Mô hình sản phẩm |
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
|
Loại ăng ten |
loại cột, loại cáp kép, loại cột kép, hướng dẫndống sóng |
|
Vật liệu ăng-ten |
304, 316,PTFE |
|
Xét mẫu âm vang |
55 lần mỗi giây |
|
Phạm vi đo |
6m, 30m |
|
Đánh giá chính xác |
00,05% ~ 0,1% F.S |
|
Nhiệt độ quá trình |
-40 ~ + 130 °C, - 40 ~ +250 °C, - 40~+500°C |
|
Áp lực quá trình |
- 0,1 ~ 2.0MPa, - 0,1 ~ 4.0MPa |
|
Kết nối quy trình |
sợi, niêm phong, kẹp, kẹp vệ sinh (không cần thiết) |
|
Giao diện điện |
M20 x 1.5, 1/2" NPT |
|
Năng lượng cung cấp |
24VDC (hai dây, bốn dây), 220VAC |
|
Khả năng phát tín hiệu |
4-20 mA/HART/RS485/Modbus... |
|
Mức độ bảo vệ |
IP67, IP68 (tùy chọn) |
|
Thể loại chống nổ |
Exia II CT6 Ga, Exd II CT6 Gb (thông tin chi tiết trong giấy chứng nhận) |
