Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp

Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp

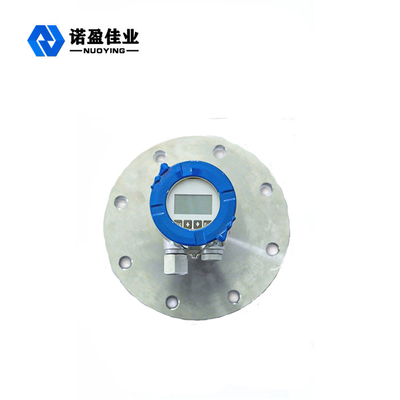

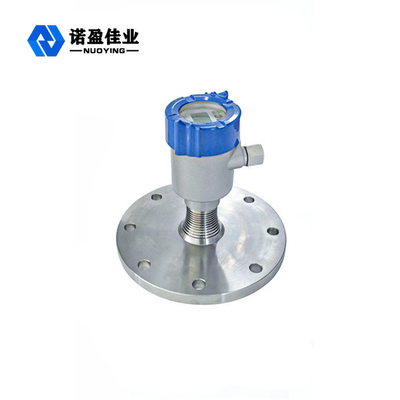

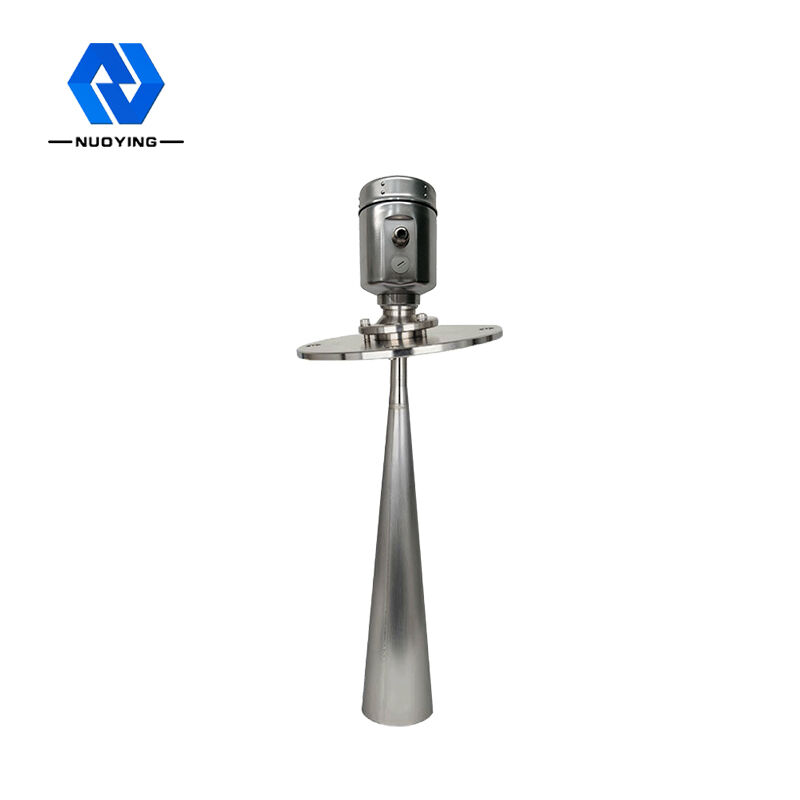

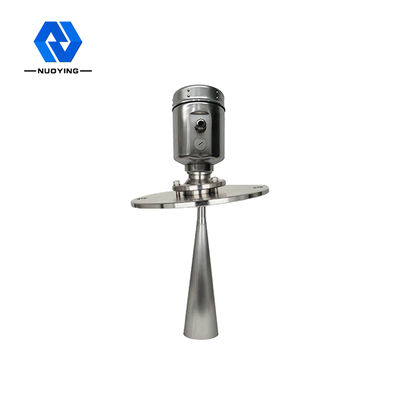

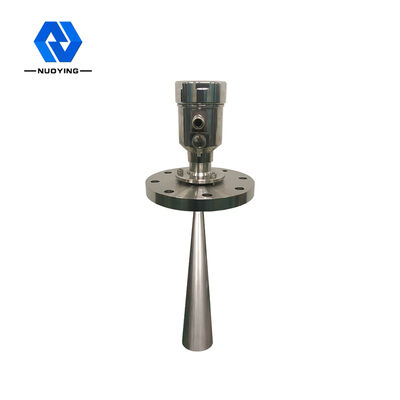

70 Meters Range Radar Level Transmitter 26G High Frequency 24V Power Supply
Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp

Hình ảnh lớn :  Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp

Thông tin chi tiết sản phẩm:
Nguồn gốc: Tây An, Thiểm Tây , Trung Quốc
Hàng hiệu: NUOYINGJIAYE
Chứng nhận: CE/ExiaⅡCT6 Ga,ExdⅡCT6 Gb
Số mô hình: NYRD808
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: $450 to $1700 /pcs
chi tiết đóng gói: thùng carton, 60cm × 30cm × 30cm
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 1000 chiếc / tháng trước

Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp

Sự miêu tả
Đăng kí: chất lỏng, bụi, chất rắn Mục không.: NYRD808
Antenna dạng: Loại thanh, loại giọt nước Chất liệu ăng ten: PTFE 、 304、316
Dải đo: 35m, 40m, 80m Độ chính xác của phép đo: 0,05% ~ 0,1% F.S
Điểm nổi bật:

Máy đo mức radar 70m

,

Máy phát mức radar cấp nguồn 24V

,

Máy phát mức radar kiểu mặt bích rắn

Cảm biến mức xi măng rađa hạt bin máy đo mức rađa hart máy phát mức rađa





Sự mô tả

Dòng máy đo mức radar này sử dụng cảm biến radar tần số cao 26G, phạm vi đo tối đa có thể lên đến 70 mét.Ăng-ten được tối ưu hóa quá trình xử lý tiếp theo,
các bộ vi xử lý nhanh mới có tốc độ và hiệu quả cao hơn có thể được thực hiện phân tích tín hiệu, thiết bị đo có thể được sử dụng cho lò phản ứng, silo rắn và môi trường đo lường rất phức tạp.



Sự chỉ rõ



Máy đo mức radar phạm vi 70 mét được sử dụng cảm biến radar tần số cao 26G
Đăng kí Vật liệu rắn, bụi mạnh
Dải đo 70 mét
Kết nối quá trình Mặt bích phổ quát
Nhiệt độ trung bình -40 ℃ ~ + 250 ℃
Áp suất quy trình -0,1 ~ 0,1 Mpa
Sự chính xác ± 15mm
Lớp bảo vệ IP67
Dải tần số 26 GHz
Đầu ra tín hiệu 4 ~ 20mA / Hart (Hai dây / Bốn) RS485 / Modbus
Lớp chống cháy nổ Exia II C T6 Ga



Nguyên tắc

Mức rađa của máy phát ăng ten xung vi ba hẹp, đường truyền đi xuốngăng-ten.Sự tiếp xúc của vi sóng với bề mặt môi trường được phản xạ trở lại bởihệ thống ăng-ten nhận, gửi tín hiệu đến mạch điện tử tự độngđược chuyển đổi thành tín hiệu mức (vì tốc độ lan truyền vi sóng, điện từsóng để đến mục tiêu và phản xạ trở lại máy thu lần này gần nhưtức thời).

70 Meters Range Radar Level Meter Adopted 26G High Frequency Radar Transmitter 24V Power Supply

Đo dữ liệu: Đáy ren vít hoặc bề mặt làm kín của mặt bích.
Ghi chú: Đảm bảo rằng máy đo mức radar mức cao nhất không thể đi vào mù đo
khu vực (Hình D hiển thị bên dưới).

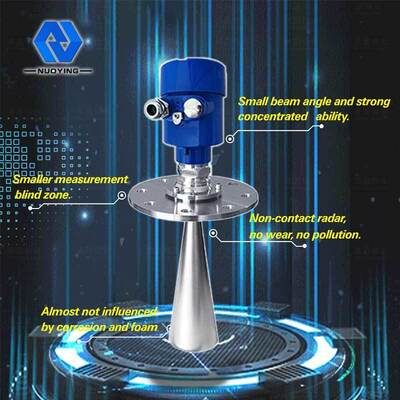

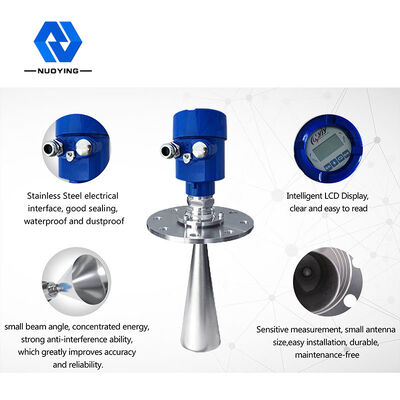

Đặc trưng



ØKích thước ăng-ten nhỏ, dễ cài đặt;Radar không tiếp xúc, không mài mòn, không sự ô nhiễm.

ØHầu như không bị ăn mòn, hiệu ứng bong bóng;hầu như không bị ảnh hưởng bởi hơi nước trong khí quyển, nhiệt độ và áp suất những thay đổi.

ØMôi trường bụi nghiêm trọng trên công việc đo mức cao có rất ít hiệu ứng.

ØBước sóng ngắn hơn, phản xạ của độ nghiêng bề mặt rắn là tốt hơn.

ØGóc chùm tia nhỏ, năng lượng tập trung, có thể nâng cao khả năng dội âm và tránh sự can thiệp.

ØPhạm vi đo nhỏ hơn, đối với một phép đo sẽ mang lại kết quả tốt kết quả.

ØCao tín hiệu thành tiếng ồn tỉ lệ, các mức độ sự dao động tiểu bang có thể được tốt hơnmàn biểu diễn.

ØTần số cao, phép đo hằng số điện môi rắn và thấp của sự lựa chọn tốt nhất.



Yêu cầu cài đặt

Cài đặt hướng dẫn:

Được lắp đặt theo đường kính 1/4 hoặc 1/6.Lưu ý: khoảng cách giữa các thành bể tối thiểu nên để bể cao bằng 1/10.



Lưu ý: 1. datum

2.Tâm vùng chứa hoặc trục đối xứng

Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp 1

Mức bể hình nón trên cùng, có thể được cài đặt tại

đỉnh của bể là trung gian, có thể đảm bảo phép đo đến đáy hình nón.

Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp 2

Một ăng-ten cấp cho bề mặt căn chỉnh theo chiều dọc.Nếu bề mặt gồ ghề, phải sử dụng góc xếp chồng để điều chỉnh góc của mặt bích của ăng ten cho thẳng hàng mặt.



(Do độ nghiêng bề mặt rắn sẽ gây ra sự suy giảm tiếng vang, thậm chí là Mất tín hiệu.)



Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp 3



Các lỗi cài đặt điển hình:



ØKhông thể lắp đặt bể hình nón phía trên nguồn cấp dữ liệu Hải cảng.

Ghi chú: lắp đặt ngoài trời nên sử dụng tấm che nắng.





1. Chính xác

2. Lỗi chống mưa đo

Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp 4

ØThiết bị không thể được lắp đặt trong mái vòm hoặc mái vòm trung gian.Ngoài việc tạo ra tiếng vang gián tiếp còn bị ảnh hưởng bởi tiếng vang.Nhiều tiếng vang có thể lớn hơn giá trị thực của tiếng vang tín hiệu, bởi vì thông qua đỉnh có thể tập trung nhiều tiếng vang.Vì vậy, không thể được cài đặt trong một trung tâm địa điểm.

1.Chính xác

2.Lỗi

Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp 5

ØCó những trở ngại ảnh hưởng đến phép đo phản ánh cần thiết đĩa ăn.

1.Chính xác

2.Lỗi

Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp 6

Kết nối điện



Điện áp cung cấp điện:



(4 ~ 20) mA / HART (Hệ thống hai dây)



Nguồn cung cấp và tín hiệu dòng điện đầu ra
dùng chung một cáp hai lõi.Dải điện áp cung cấp xem dữ liệu kỹ thuật.Đối với loại an toàn về bản chất phải là hàng rào an toàn giữa nguồn điện và thiết bị.



(4 ~ 20) mA / HART (Hệ thống bốn dây)



Nguồn điện riêng biệt và tín hiệu hiện tại,
tương ứng bằng cách sử dụng cáp nguồn.Dải điện áp cung cấp xem dữ liệu kỹ thuật.



RS485 / Modbus



Nguồn cung cấp và đường tín hiệu Modbus tách biệt một cách cẩn thận bằng cách sử dụng cáp được bảo vệ, phạm vi điện áp nguồn cung cấp xem dữ liệu kỹ thuật.



Câu hỏi thường gặp

Q: Bạn sẽ trả lời tôi trong bao lâu?

A: Chúng tôi sẽ liên hệ với bạn sớm nhất có thể nhưng trong vòng 12 giờ

Q: Tôi có thể nhận được một số mẫu?

A: Có, Đơn đặt hàng mẫu có sẵn để kiểm tra chất lượng và thử nghiệm thị trường.Nhưng bạn phải trả chi phí thể hiện.

Q: Làm thế nào sớm bạn có thể sắp xếp sản xuất của bạn?

A: Sau khi nhận được xác nhận sản phẩm của bạn và nhận được khoản thanh toán trước, quá trình sản xuất sẽ được bắt đầu ngay lập tức.

Q: những gì thời gian giao hàng?

A: Nó thường mất khoảng 3-5 ngày làm việc đối với đơn đặt hàng nhỏ và 10-15 ngày đối với đơn đặt hàng lớn.

Q: Làm thế nào để bạn kiểm soát chất lượng của bạn?

A: Ba bước kiểm tra (hàng nguyên bản, hàng sản xuất, hàng thành phẩm) + dịch vụ bảo hành tốt (1 năm đổi mới miễn phí nếu không có yếu tố thiệt hại về người).

Q: Những gì chứng chỉ bạn có?

A: ISO9000, CE, chứng nhận chống cháy nổ, sẵn sàng RoHs.Và trước khi kiểm tra hàng hóa, chứng nhận kiểm tra chất lượng và an toàn do các bộ phận thứ ba cấp cũng có thể được cung cấp.

Q: Tôi có thể đến thăm nhà máy của bạn?

A: Rất hoan nghênh!Bay đến cảng hàng không Xian Yang.Đó là một niềm vui lớn cho chúng tôi.

Q: Điều khoản bảo hành của bạn là gì?

A: Chúng tôi cung cấp thời gian bảo hành 12 tháng.

Q: bạn có thể cung cấp dịch vụ OEM & Customized không?

A: Có, OEM và ODM đều có sẵn, chúng tôi có bộ phận R & D chuyên nghiệp có thể cung cấp các giải pháp chuyên nghiệp cho bạn.

Đóng gói & Vận chuyển

70 Meters Range Radar Level Meter Adopted 26G High Frequency Radar Transmitter 24V Power Supply





Thông số kỹ thuật





Phạm vi 70 mét Máy phát mức radar 26G Tần số cao 24V Nguồn cung cấp 8



Đăng kí Tất cả các loại chất lỏng (ăn mòn mạnh, hằng số điện môi thấp, khuấy, hơi nước, kết tinh, ngưng tụ, bùn, nhiệt độ cao và áp suất cao, v.v.)
Tất cả các loại bụi (bụi mạnh, bụi nổi, bột xi măng, vôi bột, tro bay, kết tinh và các trường hợp khác)
Các chất rắn khác nhau (ngũ cốc, đá nhỏ, quặng sắt, than đá, v.v.)
Số mặt hàng NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86
NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL
Dạng ăng-ten Loại thanh, loại giọt nước, loại tấm, loại sừng, loại bề mặt, loại thấu kính
Vật liệu ăng ten PTFE, 304,316, PP, PFA
Dải đo 10m, 20m, 30m, 35m, 40m, 80m
Độ chính xác của phép đo 0,05% ~ 0,1% FS
Nguồn cấp 24VDC (hai dây, bốn dây), 220VAC
Đầu ra tín hiệu 4-20mA / HART / RS485 / Modbus ...
Nhiệt độ quá trình -40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 2600 ℃, -40 ~ + 1200 ℃
Quy trình áp lực -0,1 ~ 0,3Mpa, -0,1 ~ 2,0Mpa, -0,1 ~ 4,0Mpa,
Kết nối quá trình Chủ đề, giá đỡ, mặt bích, Kẹp sức khỏe (tùy chọn)
Giao diện điện M20x1,5,1 / 2 ”NPT
Lớp bảo vệ IP65, IP67, IP68 (tùy chọn)
Lớp chống cháy nổ ExiaIICT6 Ga, ExdIICT6 Gb (Như thể hiện trong chứng chỉ)





Nếu bạn có bất kỳ câu hỏi nào khác, vui lòng liên hệ với chúng tôi.Chúng tôi sẽ xử lý yêu cầu của bạn trong thời gian sớm nhất.
