Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Đo mức chất lỏng | dòng sản phẩm: | NYUHZ |
|---|---|---|---|
| Hình thức cài đặt: | Gắn bên, gắn trên | Nguyên liệu chính: | 304、316 |
| Dải đo: | 0 ~ 6m | Đo độ chính xác: | ± 3mm 、 ± 5mm 、 ± 10mm 、 ± 20mm (tùy chọn) |
| Mật độ trung bình: | ≥0,425g / cm³ | Sự khác biệt về mật độ: | ≥0,1g / cm³ |
| Điểm nổi bật: | Máy đo mức từ tính nắp thùng đo,Máy đo mức độ từ tính chống ăn mòn,Máy đo mức từ tính lỏng |
||

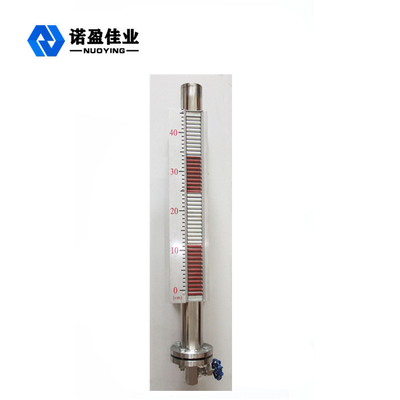

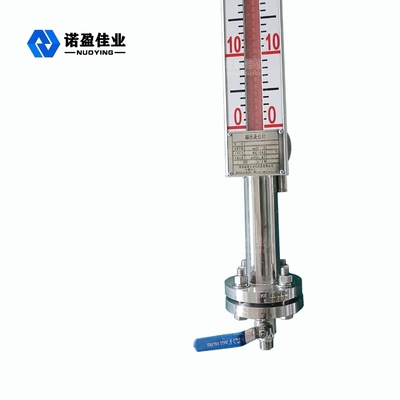

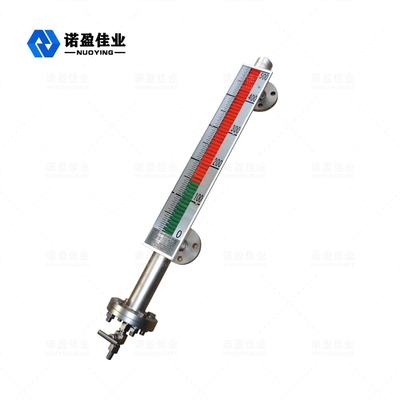

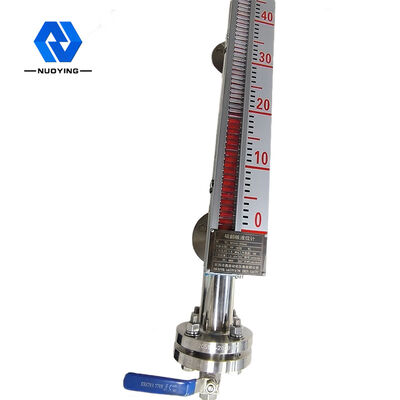

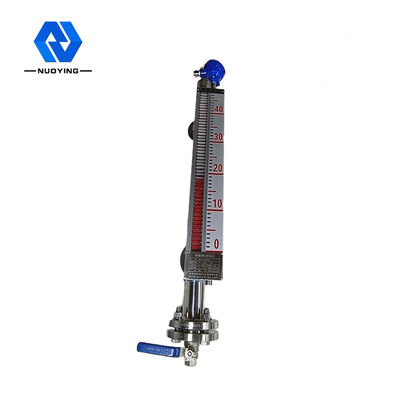

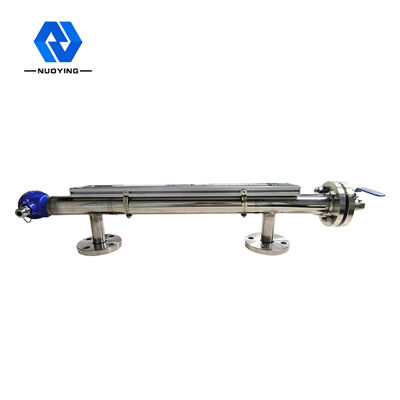

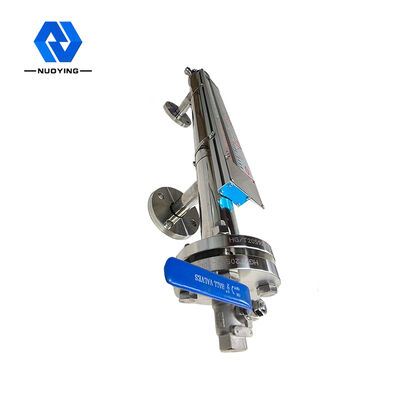

Bể đo Máy đo mức độ từ tính cho các dịp chống ăn mòn chất lỏng
Nguyên lý làm việc
Máy đo mức từ tính có thể được sử dụng cho tất cả các loại tháp, bồn chứa, bể chứa, thùng chứa hình cầu và nồi hơi và các thiết bị phát hiện mức độ trung bình khác.Máy đo mức từ tính có thể đạt được độ kín cao, ngăn ngừa rò rỉ và thích hợp cho các trường hợp nhiệt độ cao, áp suất cao, chống ăn mòn.
Máy đo mức từ trường có một khoang để chứa bóng nổi (gọi là ống đo hoặc ống chính), được cấu tạo bởi một đầu nối với hộp chứa thông qua một mặt bích hoặc một đầu nối thích hợp khác.Theo nguyên tắc của đầu nối, với sự thay đổi của mực chất lỏng trong bình chứa, trang trong khoang và mực chất lỏng trong bình có cùng chiều cao, do đó, nó dẫn động quả cầu nổi trong khoang di chuyển lên và xuống, và lên xuống theo mực chất lỏng trong thùng chứa.Tại thời điểm này, chúng tôi không thể nhìn thấy mức chất lỏng, vì vậy một màn hình cột lật từ tính được lắp đặt bên ngoài khoang.
Quả cầu nổi vào chất lỏng và là một phần của đường viền được lắp đặt bằng thép nam châm vĩnh cửu, khi dao động mức chất lỏng đo được của thùng chứa, ống của bản thể học máy đo mức phao từ được nâng lên, nổi trong nam châm vĩnh cửu bằng cách ghép từ với bộ chỉ thị cột từ, cột quay 180 ° màu đỏ, màu trắng, khi mực chất lỏng tăng lên, cột kép từ trắng sang đỏ, Khi mực chất lỏng giảm xuống, cột chuyển từ đỏ sang trắng, và đường giao nhau màu đỏ và trắng của chỉ báo là chiều cao thực của mực chất lỏng bên trong bình chứa, để đạt được chỉ báo rõ ràng về mức chất lỏng.
1. phích cắm điện
2. ống đo
3. màn hình lật từ tính
4. cột lật từ tính
5. nổi
6. kẹp cố định
7. cân bằng
8. van xả
9. ống nước thải
10. mặt bích kết nối
Tính năng thiết kế
◎ Cấu trúc đơn giản, chắc chắn và đáng tin cậy, hoạt động ổn định.
◎ Thang hiển thị hiện trường rõ ràng, bắt mắt và dễ đọc.
◎ Có thể đo và chỉ ra mức chất lỏng có ô nhiễm ăn mòn, dễ cháy, độc hại, nhiệt độ cao, khuấy trộn.
◎ Có thể lựa chọn nhiều hình thức cài đặt và nhiều hình thức kết nối khác nhau.
◎ Phạm vi áp suất được thiết kế là chân không hoàn toàn đến 10MPa.
◎ Phạm vi nhiệt độ thiết kế -160 ~ + 450 ℃.
◎ Nó có thể được thiết kế đặc biệt cho áp suất và nhiệt độ đặc biệt.
Thông số kỹ thuật
| Ứng dụng tiêu biểu | Đo mức chất lỏng |
| Dòng sản phẩm | NYUHZ |
| Hình thức cài đặt | Gắn bên, gắn trên |
| Vật liệu chính | 304.316 |
| Dải đo | 0 ~ 6m |
| Đo độ chính xác | ± 3mm, ± 5mm, ± 10mm, ± 20mm (tùy chọn) |
| Mật độ trung bình | ≥0,425g / cm³ |
| Sự khác biệt về mật độ | ≥0,1g / cm³ |
| Độ nhớt trung bình | ≤0.4Pa.S |
| Kiểm soát đầu ra | 220VAC, 1A |
| Truyền đầu ra | 4 ... 20mA (nguồn điện 24VDC) |
| Nhiệt độ quy trình | -50 ~ + 350 ℃ |
| Quy trình áp lực | -0,1 ~ + 16MPa |
| Kết nối quá trình | Mặt bích (tùy chọn) |
| Nghị quyết | 士 tôi mm |
| Lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| Lớp chống cháy nổ | ExiaⅡCT6Ga, ExdⅡ CT6Gb (xem chứng chỉ) |
*Nhận xét: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của bạn!
