Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Độ chính xác cao, dịp vệ sinh cao | Mục số: | NYRD900-1 |
|---|---|---|---|
| Tính thường xuyên: | 76GHz~81GHz | Phạm vi: | 0,08~150m |
| đầu ra tín hiệu: | 4-20mA/HART/RS485/Modbus... | nhiệt độ quá trình: | -40~130℃,-40~260℃(≥260℃ có thể tùy chỉnh) |
| áp lực quá trình: | -0,1~2,0Mpa | lớp bảo vệ: | IP65、IP67、IP68（tùy chọn） |
| Điểm nổi bật: | Máy đo mức radar nhiệt độ cao 80G,Máy phát mức radar hơi khí,Máy đo mức radar 81GHz |
||

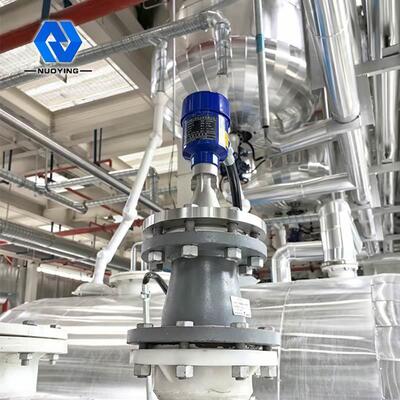

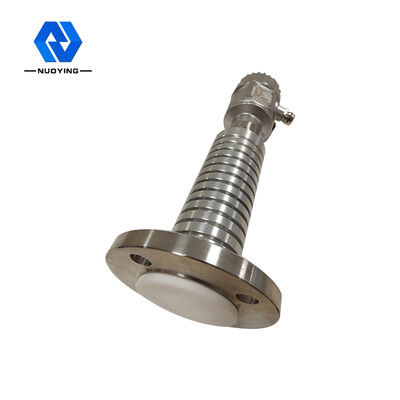

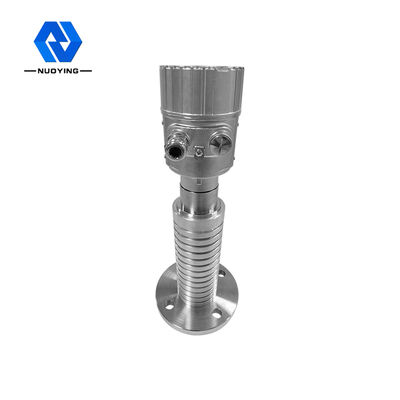

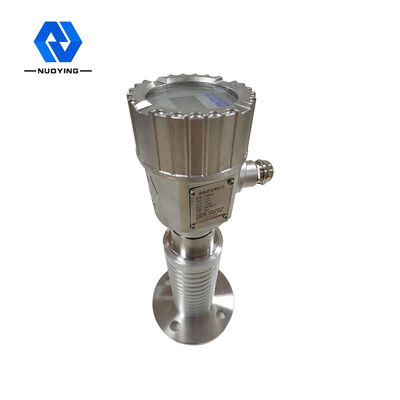

Đo hơi nước nhiệt độ cao Máy đo mức radar 80G 76GHz ~ 81GHz 0,08 ~ 150m
nguyên tắc làm việc
Các sản phẩm radar FMCW sóng FM NYRD900 <còn gọi là radar sóng milimet), do sử dụng cao hơn dải sóng milimet tần số radar băng tần Ku, phát hiện mục tiêu từ xa, môi trường bụi khói mạnh, chụp ảnh từ xa, sự tôn trọng như đa -hình ảnh quang phổ có các ứng dụng quan trọng và có thể phát hiện nhiều mục tiêu nhỏ hơn radar vi sóng và đạt được vị trí chính xác hơn, Nó có độ phân giải cao hơn và bảo mật mạnh hơn.
tính năng thiết kế
* Phạm vi lớn, vùng mù nhỏ.Phạm vi tối đa có thể đạt tới 120m và vùng lời nói có thể đạt tới 8cm.
* Góc chùm nhỏ, kích thước ăng ten nhỏ, dễ cài đặt.Nó ít bị ảnh hưởng bởi kích thước của vòi phun và sự can thiệp của rào cản.
* Bước sóng ngắn hơn và phản xạ trên bề mặt cơ thể tốt hơn, do đó không cần đặc biệt sử dụng mặt bích vạn năng để ngắm.
* Hỗ trợ gỡ lỗi từ xa và nâng cấp từ xa, tạo điều kiện bảo trì tại chỗ.
* Là radar băng tần 80GHz được sử dụng trong lĩnh vực đo lường công nghiệp, độ chính xác cao, đo mức không tiếp xúc và đo mức chất lỏng, với các radar xung vi sóng thông thường khác, radar sóng dẫn đường có những ưu điểm không thể so sánh được, chùm tia cực hẹp và khả năng xuyên thấu, có thể thích ứng với điều kiện làm việc cực kỳ phức tạp mà không làm suy yếu hiệu suất đo lường.
Thông số kỹ thuật
| Đăng kí | Góc phát sóng điện từ nhỏ hơn 3°, phù hợp với không gian hẹp hoặc phép đo ống dẫn sóng |
| Thích hợp cho dung sai lưu trữ lớn (150m) và lưu trữ xi lanh nhỏ "khu vực mù nhỏ" | |
| Độ chính xác cao, mức độ vệ sinh cao và các nơi đo lường khác | |
| Các điều kiện của quy trình rất phức tạp (khuấy, thanh gia nhiệt, thang, mái nổi, bụi mạnh, hơi nước mạnh, v.v.) | |
| số mặt hàng | NYRD900 |
| tần số truyền | 76GHz~81GHz, độ rộng tần số quét FM 5GHz |
| dạng anten | Anten ống kính, anten ống kính chống ăn mòn |
| vật liệu anten | PTFE,304+PTFE |
| Phạm vi đo | 0,08~150m |
| Độ chính xác của phép đo | 0,05%~0,1%FS |
| Nguồn cấp | 24VDC,220VAC |
| đầu ra tín hiệu | 4-20mA/HART/RS485/Modbus... |
| nhiệt độ quá trình | -40~130℃,-40~260℃(≥260℃tùy chỉnh) |
| áp lực quá trình | -0,1~2,0Mpa |
| Kết nối quá trình | Chủ đề, giá đỡ, mặt bích, kẹp vệ sinh (tùy chọn) |
| lớp bảo vệ | IP65,IP67,IP68(tùy chọn) |
| Lớp chống cháy nổ | ExiaIICT6 Ga,ExdIICT6 Gb(Như thể hiện trong giấy chứng nhận) |
Nếu bạn có bất kỳ câu hỏi nào khác, xin vui lòng liên hệ với chúng tôi.Chúng tôi sẽ xử lý yêu cầu của bạn càng sớm càng tốt.
