Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Chất lỏng ăn mòn | Các mẫu sản phẩm: | NYDR-3051 |
---|---|---|---|
Antenna dạng: | Cáp , Rod | Vật liệu ăng ten: | PTFE 、 304、316 |
Dải đo: | 6m, 20m | Nhiệt độ quá trình: | -40 ~ + 130 ℃, -184 ~ + 260 ℃ |
Kết nối quá trình: | Chủ đề và mặt bích (tùy chọn) | Lớp chống cháy nổ: | Exia II CT6 Ga, Exd II CT6 Gb (xem chứng chỉ để biết thêm chi tiết) |
Điểm nổi bật: | Máy đo mức điện dung RF chất lỏng ăn mòn,Máy đo mức điện dung RF chống nhiễu,Máy phát mức điện dung RF điện dung |

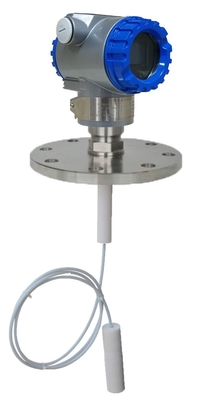

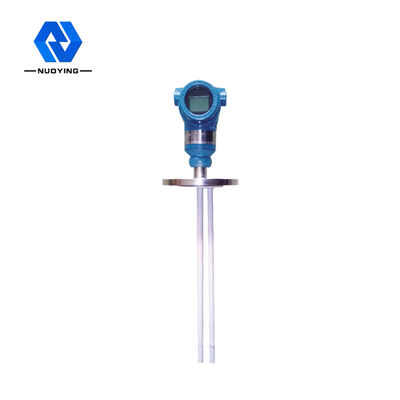

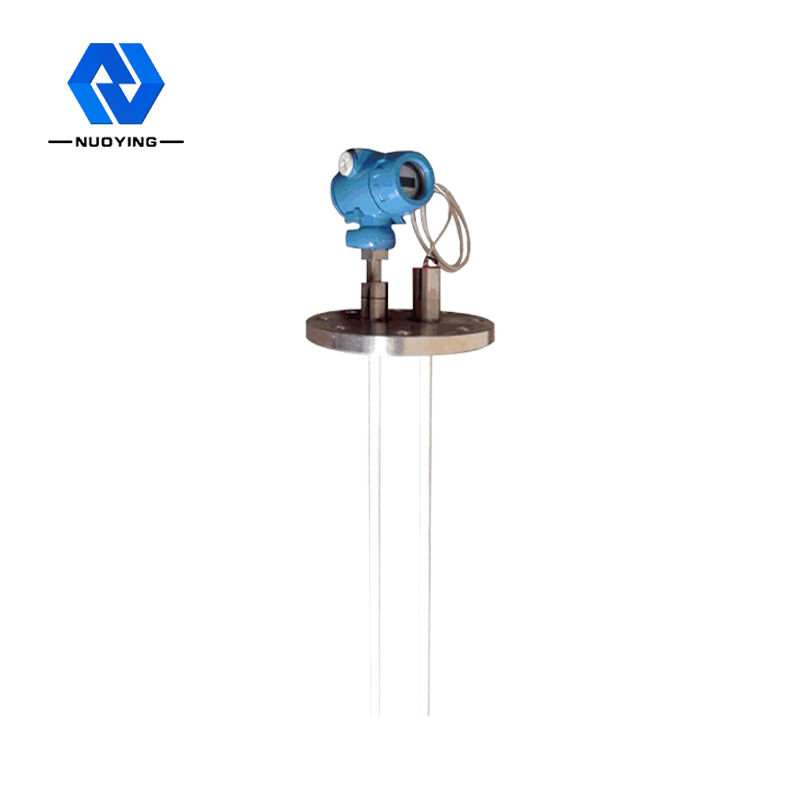

Máy đo mức điện dung tần số vô tuyến chất lỏng ăn mòn Khả năng chống nhiễu mạnh
Nguyên tắc làm việc củaMáy đo mức điện dung tần số vô tuyến
Nguyên lý hoạt động của máy đo mức điện dung RF dựa trên công nghệ điện dung RF.Áp dụng một tần số vô tuyến vào đầu dò và xác định tác động của môi trường xung quanh thông qua phân tích liên tục.Bởi vì tất cả các vật liệu đều có hằng số điện môi và độ dẫn điện của chúng khác với không khí, khi đầu dò tiếp xúc với vật liệu, tổng trở phản xạ bởi sự dịch chuyển điện dung nhỏ sẽ thay đổi.Bởi vì đầu dò được cung cấp năng lượng và thành bình chứa tạo thành hai bản tụ điện, chất cách điện của đầu dò và không khí xung quanh trở thành vật liệu điện môi.Khi không khí (hằng số điện môi là 1,0) được thay thế bằng bất kỳ vật liệu nào khác (hằng số điện môi> 1,0), sự thay đổi của giá trị điện dung gây ra sự thay đổi của trở kháng.Hiệu ứng này được đo bởi mạch và sau đó so sánh với tham chiếu được thiết lập bởi cài đặt độ nhạy (mạch).
Tính năng thiết kếcủaMáy đo mức điện dung tần số vô tuyến
◎ bộ chuyển đổi mô-đun được tích hợp với cảm biến, không có bộ phận chuyển động, độ tin cậy cao và khả năng chống nhiễu mạnh
◎ áp dụng rộng rãi hơn, với nhiều dạng thăm dò, nhiều dạng kết nối quy trình và nhiều vật liệu sản xuất, có thể được tùy chỉnh;
◎ cài đặt, gỡ lỗi và bảo trì cực kỳ thuận tiện
Các thông số kỹ thuậtcủaMáy đo mức điện dung tần số vô tuyến
Ứng dụng tiêu biểu | Chất lỏng, chất lỏng ăn mòn, v.v. |
dòng sản phẩm |
NYDR-3051 |

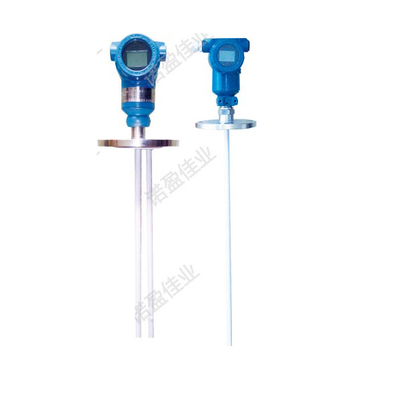

Dạng Ăng-ten |
Cáp, Thanh |
Chất liệu ăng ten | PTFE, 304,316 |
phạm vi đo lường | 6m, 20m |
Nguồn cấp | 24VDC |
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus ... |
Nhiệt độ quy trình | -40 ~ + 130 ℃, -184 ~ + 260 ℃ |
Điện trở nhiệt độ mạch | -40 ~ + 80 ℃ |
Quy trình áp lực | -0,1 ~ 1,6MPa |
Kết nối quá trình | ren vít, mặt bích (có thể lựa chọn) |
thời gian trễ | 0-30s Điều chỉnh liên tục |
Bảo vệ mất điện |
Chế độ cao / thấp, trường có thể điều chỉnh |
Giao diện điện | M20 * 1.5, ½ ″ NPT |
mức độ bảo vệ | IP65, IP67, IP68 |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
