Thông tin chi tiết sản phẩm:
|
| dòng sản phẩm: | NYRD704, | Đo lường độ chính xác: | 0,05% ~ 0,1% FS |
|---|---|---|---|
| Ứng dụng tiêu biểu: | Bụi (tro bay, bột đá vôi, bột xi măng | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... |
| Chất liệu ăng ten: | 316 | Lớp chống cháy nổ: | ExiaIICT6Ga |
| Điểm nổi bật: | Máy đo mức radar kết nối đồng trục,Máy đo mức radar sóng có hướng dẫn 704,Máy phát mức radar 6m |
||

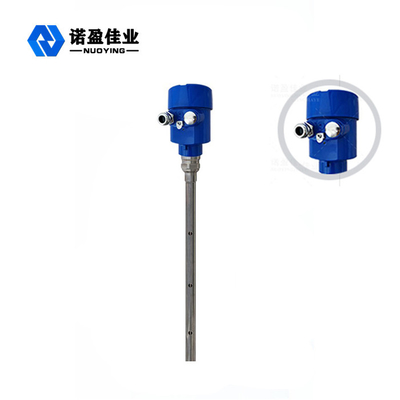

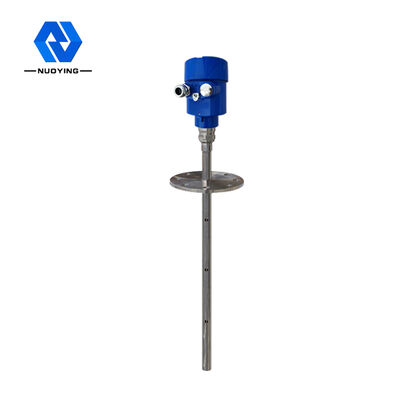

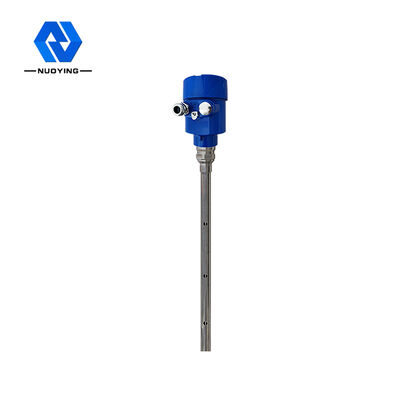

6m NYRD 704 Đồng trục kết nối & Đồng hồ đo mức sóng có hướng dẫn thông minh

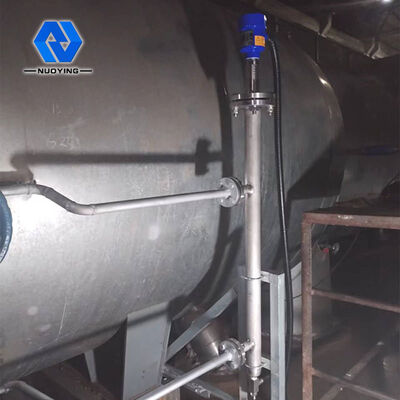

Nguyên lý làm việc của Máy đo mức radar sóng có hướng dẫn 30m & Wise NYRD 704 Tại địa điểm làm việc
Xung kết nối đồng trục & xung thông minh do radar sóng dẫn đường phát ra sẽ truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép) và chạm vào phương tiện được thử nghiệm.Do hằng số điện môi thay đổi đột ngột gây ra hiện tượng phản xạ, một phần năng lượng xung bị phản xạ ngược trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
Tôixử lý đầu vào
Radartool sóng có hướng là một thiết bị đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu ngắm bằng các thành phần điện tử.Đầu dò phát ra xung tần số cao và lan truyền dọc theo cáp hoặc đầu dò thanh.
Oxử lý utput
Bằng cách nhập chiều cao thùng rỗng E (= không), chiều cao thùng đầy F (= toàn dải) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ với điều kiện đo, tương ứng với đầu ra 4-20mA.

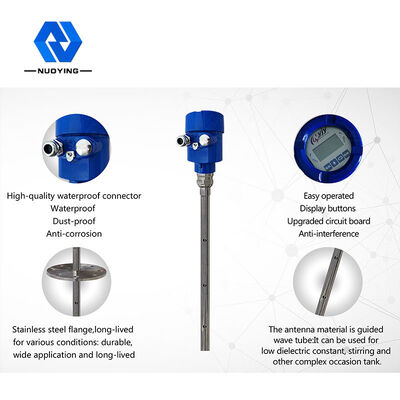

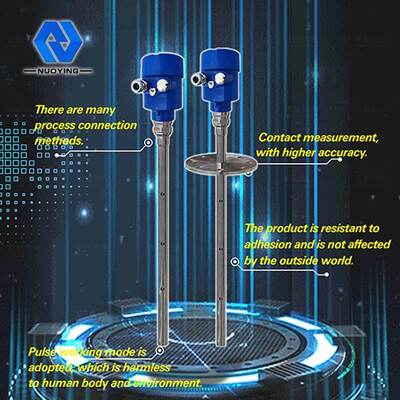

Các tính năng thiết kếcủa 30mAnti-Corrtsion & PTFEMáy đo mức radar sóng có hướng dẫn NYRD 701 ở nhiệt độ và áp suất cao
◎ Máy đo mức đối tượng radar sóng có hướng dẫn sử dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo tiếp xúc, độ chính xác đo cao, đo chính xác hơn.Gần đây, radar sóng dẫn đường không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Máy đo mức đối tượng radar sóng dẫn đường dòng 70-X phù hợp với các ứng dụng và điều kiện làm việc phức tạp linh hoạt do các chế độ kết nối xử lý và các loại mô-đun phát hiện.Chẳng hạn như: môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp.
◎ Chế độ làm việc xung, công suất phát thấp, có thể lắp đặt trong nhiều loại thùng chứa phi kim loại, ăn mòn, không gây hại cho cơ thể con người và môi trường.
Thông số kỹ thuật của 30m Máy đo mức ra đa sóng có hướng dẫn NYRD 701 ở nhiệt độ, áp suất cao

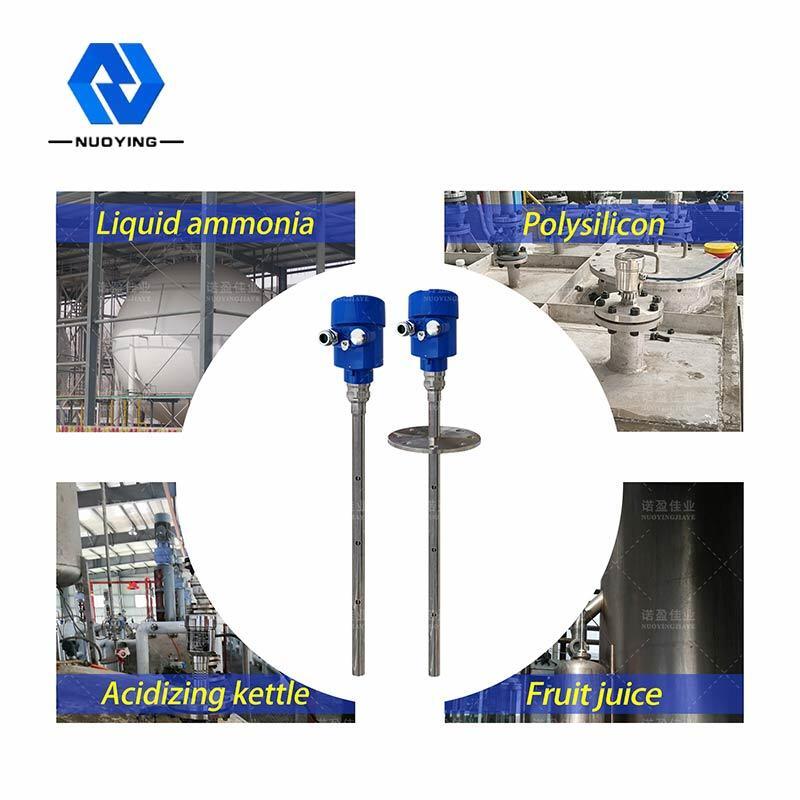

| Ứng dụng tiêu biểu | Chất lỏng (ăn mòn mạnh, hằng số điện môi thấp, kết dính, nhiệt độ cao và áp suất cao) |
| Bụi (tro bay, bột đá vôi, bột xi măng) | |
| Chất rắn (hạt nhỏ) | |
| Dòng sản phẩm | NYRD704, |
| Dạng ăng-ten | Loại cáp, loại thanh |
| Chất liệu ăng ten | PTFE |
| Lấy mẫu tiếng vang | 55 lần / s |
| Dải đo | 6m |
| Đo lường độ chính xác | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ +500 ° C |
| Quy trình áp lực | -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa |
| Kết nối quá trình | mặt bích |
| Giao diện điện | M20 × 1,5, ½ "NPT |
| Lớp bảo vệ | IP 65, IP 67 |
| Lớp chống cháy nổ | ExiaIICT6Ga |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
