Thông tin chi tiết sản phẩm:
|
| dòng sản phẩm: | NYRD702 | Antenna dạng: | Loại cáp, Loại thanh |
|---|---|---|---|
| Dải đo: | 6m | Nguồn cấp: | 24VDC (hai dây, bốn dây), 220VAC |
| Chất liệu ăng ten: | PTFE / 304/316 | Lấy mẫu tiếng vọng: | 55 lần / s |
| Độ chính xác đo lường: | 0,05% ~ 0,1% F.S | Nhiệt độ quy trình: | -40 ~ + 130 ℃, -40 ~ + 250 ℃, -40 ~ + 500 ℃ |
| Điểm nổi bật: | Máy phát radar sóng có hướng dẫn 6m,Máy phát mức radar sóng có hướng dẫn có thể tiếp xúc,Cảm biến mức radar có hướng dẫn bằng vi sóng |
||

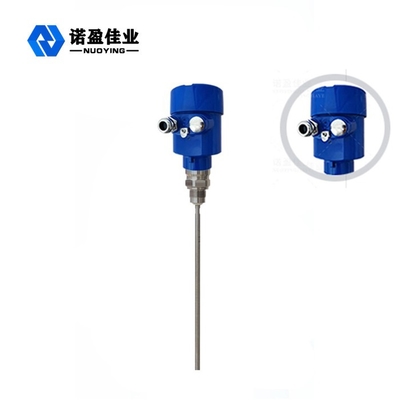

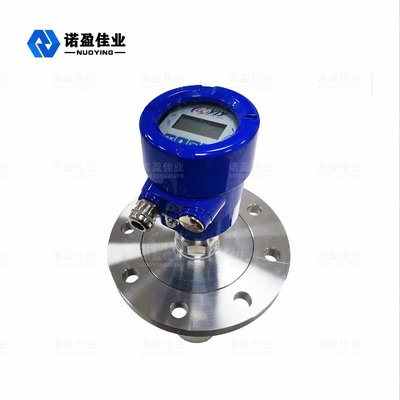

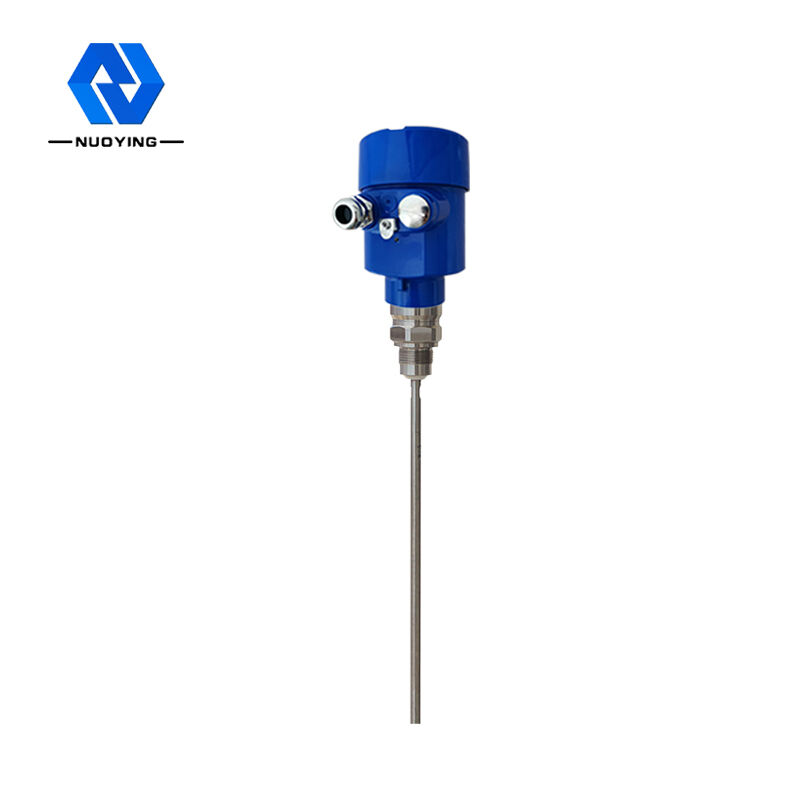

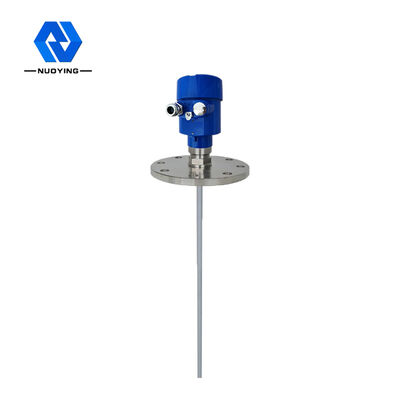

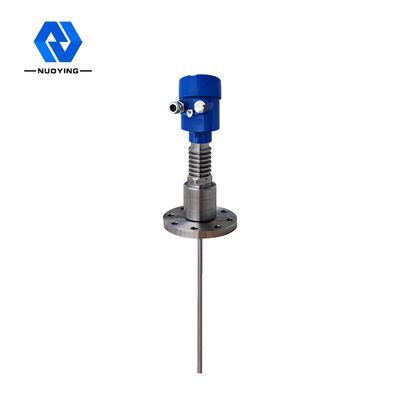

Máy phát mức radar sóng có hướng dẫn NYRD 702 Độ chính xác cao có thể tiếp xúc 6m
Nguyên lý làm việc của Máy phát mức radar sóng có hướng dẫn NYRD 702 6m Có thể tiếp xúc Độ chính xác cao
Xung vi ba tần số cao do radar sóng dẫn đường phát ra sẽ truyền dọc theo thành phần phát hiện (orrod cáp thép), và chạm vào môi trường đo.Do sự thay đổi đột ngột của hằng số điện môi, nó gây ra phản xạ và một phần năng lượng xung bị phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ chắc chắn là tỷ lệ với khoảng cách của môi trường đo.
Tôiquy trình nhập
Radar sóng dẫn hướng là một công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu mức vật thể bằng các thành phần điện tử.Đầu dò phát ra xung tần số cao và lan truyền dọc theo cáp hoặc đầu dò thanh.
Oquá trình utput
Bằng cách nhập chiều cao thùng rỗng E (= không), chiều cao thùng đầy F (= toàn dải) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ với môi trường đo, tương ứng với đầu ra 4-20mA.
Tính năng thiết kếcủa NYRD 702 Máy phát mức radar sóng có hướng dẫn 6m Độ chính xác cao có thể tiếp xúc
◎ Máy đo mức đối tượng radar sóng có hướng dẫn áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo tiếp xúc, độ chính xác đo cao, đo chính xác hơn.Đồng thời, radar sóng dẫn đường không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Máy đo mức đối tượng radar sóng dẫn đường dòng 70X phù hợp với nhiều điều kiện và ứng dụng làm việc phức tạp khác nhau do có nhiều chế độ kết nối quy trình và kiểu mô-đun phát hiện khác nhau.Chẳng hạn như: nhiệt độ cao, áp suất cao và môi trường hằng số điện môi thấp.
◎ Chế độ làm việc xung, công suất phát xạ thấp, có thể lắp đặt trong nhiều loại bình chứa kim loại, phi kim loại, không gây hại cho cơ thể con người và môi trường.
Thông số kỹ thuật của 30m Máy đo mức ra đa sóng có hướng dẫn NYRD 701 ở nhiệt độ, áp suất cao
| Ứng dụng tiêu biểu | Chất lỏng (điện môi thấp Cuộn dây sưởi ấm tích hợp sẵn, thang,) |
| Bụi (tro bay, bột đá vôi,) | |
| Rắn (hạt, sỏi) | |
| Dòng sản phẩm | NYRD702 |
| Dạng ăng-ten | Loại cáp, loại thanh ,, |
| Chất liệu ăng ten | PTFE, 304, 316 |
| Lấy mẫu tiếng vang | 55 lần / s |
| Dải đo | 6m, 30 m |
| Đo lường độ chính xác | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 130 ° C, -40 ~ +250 ° C, -40 ~ +500 ° C |
| Quy trình áp lực | -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa |
| Kết nối quá trình | Chủ đề, khung, mặt bích, kẹp (tùy chọn) |
| Giao diện điện | M20 × 1,5, ½ "NPT |
| Lớp bảo vệ | IP 65, IP 67, IP 68 |
| Lớp chống cháy nổ | ExdIICT6Gb |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
