Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | chất lỏng | Làm đầy chất lỏng: | Dầu silicone |
|---|---|---|---|
| Áp suất tĩnh: | 2,5Mpa | Tỷ lệ phạm vi: | 100: 1 |
| Nguồn cấp: | 24VDC | cấp độ chính xác: | 0,5 nâng cấp, 0,2 nâng cấp |
| đầu ra tín hiệu: | Đầu ra tuyến tính / căn bậc hai 4-20mA dc + tín hiệu HART | Vật liệu màng: | Thép không gỉ 316, Hastelloy C, hợp kim Monel và tantali |
| Điểm nổi bật: | Máy phát mức chất lỏng loại mặt bích thông minh,Máy phát mức chất lỏng 24VDC,Máy phát mức điện dung chất lỏng |
||

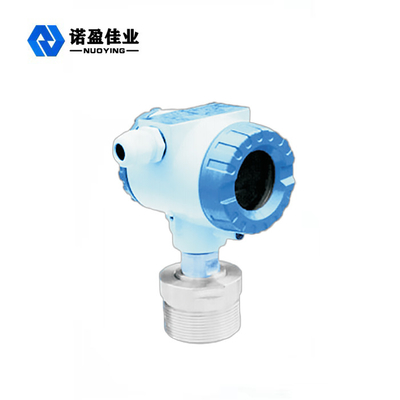

Dễ dàng lắp đặt Máy phát mức chất lỏng loại mặt bích 24VDC NY-LT
Nguyên lý làm việc của máy phát mức chất lỏng loại mặt bích NY-LT
Áp suất của môi trường đo được truyền đến màng ngăn đo trung tâm thông qua màng ngăn cách ly 8 ngăn (đối với máy phát từ xa LT và DP / GP với 1199, áp suất đo được trước tiên đi qua màng ngăn cách ly chính và hệ thống mao dẫn kín hoàn toàn chứa đầy silicone hoặc dầu flo trước khi được truyền đến màng ngăn cách ly của δ buồng) và dầu chiết rót trong đó.Ngoại trừ máy phát áp suất loại AP có mặt còn lại của màng ngăn đo là điểm tham chiếu chân không, mặt còn lại của màng ngăn đo của các loại khác là áp suất khí quyển hoặc phía áp suất thấp của áp suất chênh lệch đang được đo.Màng đo lường là một phần tử đàn hồi căng trước có độ dịch chuyển tỷ lệ với áp suất của môi trường đo và độ dịch chuyển chỉ là 0,10mm, và vị trí của màng ngăn đo được phát hiện bởi các bản cực cố định của tụ điện ở cả hai mặt của nó. .Vị trí của màng ngăn đo được phát hiện bởi các bản cực cố định của tụ điện trên cả hai mặt của nó.Điện dung vi sai của màng ngăn đo và hai bản cực cố định của tụ điện được biến đổi tuyến tính thành tín hiệu dòng điện 2 dây 4-20mADC bằng mạch khuếch đại.
Tính năng thiết kế máy phát mức chất lỏng loại mặt bích NY-LT
1. Hiệu suất đo tuyệt vời để đo áp suất, chênh lệch áp suất, mức chất lỏng và lưu lượng.
2. Mặt bích bằng thép không gỉ được thu nhỏ (2,4kg) để dễ dàng lắp đặt
3. Kết nối quy trình tương thích với các sản phẩm khác để đo lường tối ưu.
4. Bộ cảm biến duy nhất trên thế giới có vỏ bọc bằng hợp kim H (công nghệ đã được cấp bằng sáng chế), đạt được độ ổn định nhiệt và lạnh tuyệt vời.
5. Bộ phát thông minh với máy tính 16-bit.
6. Hỗ trợ nâng cấp lên fieldbus và công nghệ dựa trên điều khiển trường.
Các thông số kỹ thuật của máy phát mức chất lỏng loại mặt bích NY-LT
| Ứng dụng tiêu biểu | chất lỏng |
| Đầu ra tín hiệu | Đầu ra tuyến tính / căn bậc hai 4-20mA dc + tín hiệu HART |
| Vật liệu màng | Thép không gỉ 316, Hastelloy C, hợp kim Monel và tantali |
| Độ chính xác | 0,5 nâng cấp, 0,2 nâng cấp |
| Nguồn cấp | 24VDC |
| Làm đầy chất lỏng | Dầu silicone |
| Khớp mặt bích | Thép không gỉ 316, Hastelloy C, hợp kim Monel |
| Van thoát khí / xả | Thép không gỉ 316, Hastelloy C, hợp kim Monel |
| Tỷ lệ phạm vi | 100: 1 |
| Áp suất tĩnh | 2,5MPa |
| Mức độ bảo vệ | IP65 |
| Lớp chống cháy nổ | Exd ll BT5;Exia ll CT5 (tùy chọn) |
