Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đo lưu lượng chất lỏng | Đường kính ống: | 300-3000mm |
---|---|---|---|
Dải đo: | Thiết kế tùy chỉnh | Phạm vi tốc độ dòng chảy: | 0,1 ~ 10m / s |
Tinh dân điện: | > 50μs / cm | Nhiệt độ môi trường: | -20 ℃ ~ / + 60 ℃ |
Nguồn cấp: | AC220V 50Hz / DC24V / 3.6V | Kết nối quá trình: | Chủ đề, mặt bích (tùy chọn) |
Điểm nổi bật: | Lưu lượng kế điện từ loại chèn,lưu lượng kế điện từ chất lỏng,đồng hồ đo lưu lượng nước điện từ |

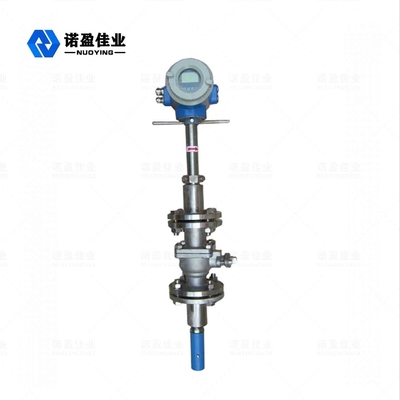

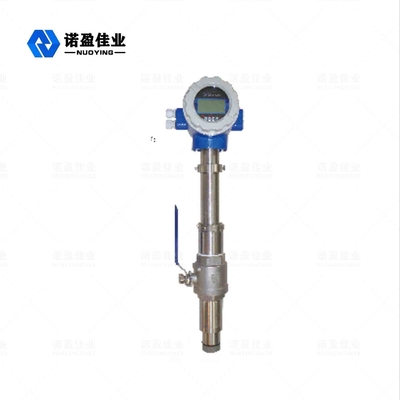

Báo động giới hạn trên và giới hạn dưới Đo lưu lượng chất lỏng NYLD-CR Lưu lượng kế điện từ loại chèn
Nguyên lý làm việc của lưu lượng kế điện từ loại chèn NYLD-CR
Lưu lượng kế điện từ kiểu chèn NYLL-CR là một loại lưu lượng kế mới được phát triển trên cơ sở lưu lượng kế điện từ kiểu đường ống, vẫn giữ được những ưu điểm của lưu lượng kế điện từ kiểu đường ống trên cơ sở lưu lượng kế điện từ kiểu đường ống trong việc lắp đặt đường ống khó khăn, chi phí lớn và các khuyết tật khác, theo nguyên tắc NIKURADS (NIKURADS), phương pháp điện từ bằng cách đo tốc độ dòng chảy trung bình của chất lỏng, để thu được chất lỏng Tốc độ dòng thể tích.Đặc biệt sau quá trình sử dụng lỗ hở có áp lực, với công nghệ lắp đặt áp lực, lưu lượng kế điện từ kiểu chèn có thể lắp đặt trong trường hợp nước chảy không ngừng, cũng như lắp đặt đường ống gang, đường ống xi măng.Sự phát triển thành công của lưu lượng kế điện từ chèn, để phát hiện dòng chất lỏng cung cấp một phương tiện mới.
Thông số kỹ thuật lưu lượng kế điện từ loại chèn NYLD-CR
Ứng dụng tiêu biểu | đo lưu lượng chất lỏng |
Đường kính ống | 300-3000mm |
Dải đo | Thiết kế tùy chỉnh |
Phạm vi tốc độ dòng chảy | 0,1 ~ 10m / s |
Tinh dân điện | > 50μs / cm |
Đoạn ống thẳng | 5DN phía trước, 3DN phía sau |
Nhiệt độ môi trường | -20 ℃ ~ / + 60 ℃ |
Nhiệt độ trung bình | -20 ℃ ~ / + 130 ℃ |
Độ ẩm môi trường xung quanh | 5 ~ 100% RH |
Nguồn cấp | AC220V 50Hz / DC24V / 3.6V |
Kết nối quá trình | Chủ đề, mặt bích (tùy chọn) |
Sự chịu đựng dưới áp lực | 1,6Mpa |
Vật liệu cảm biến | Thép không gỉ |
Mức độ bảo vệ | IP67, IP68, IP65 (tùy chọn) |
Lớp chống cháy nổ | Exia II CT5 Ga, Exd II CT5 Gb (tùy chọn) |
Đầu ra tín hiệu | 4-20mA;RS485;GIỎI;MODBUS |
Tính năng thiết kế lưu lượng kế điện từ loại chèn NYLD-CR
1. Trong phát hiện dòng chảy đường ống, cài đặt đơn giản, không thể dừng dòng chảy, trang web có thể được mở bằng áp lực, với lợi thế lắp đặt tuyệt đối và lợi thế về giá cả.
2. Thích hợp cho nước, nước thải, axit, kiềm mạnh và độ dẫn điện khác trong phát hiện dòng chảy chất lỏng từ 20cm trở lên, thay đổi độ dẫn điện không ảnh hưởng đến sự thay đổi hiệu suất, cực kỳ mạnh mẽ để thích ứng với những thay đổi phức tạp trong chất lỏng, đặc biệt là đối với việc cung cấp và thoát nước đo lưu lượng đường ống.
3. Các bộ phận di chuyển cơ học của lưu lượng kế, bộ chuyển đổi sử dụng thiết kế tối ưu, cấu trúc chặt chẽ, dễ lắp đặt, bộ chuyển đổi và cảm biến có khả năng thay thế cho nhau, miễn phí thay đổi phạm vi phát hiện của lưu lượng đo (0,5m / s ~ 10m / s).
4. Nó chỉ liên quan đến độ sâu chèn, vì vậy nó có tính linh hoạt rộng rãi và khả năng thay thế cho nhau.Một mô hình có thể được áp dụng cho các yêu cầu đo lường chất lỏng của nhiều kích cỡ đường ống khác nhau.Chức năng chuyển đổi phạm vi tự động.Đồng hồ đo lưu lượng trong phạm vi lưu lượng thay đổi, phạm vi có thể được tự động chuyển đổi để đảm bảo đo chính xác trong phạm vi đầy đủ.
5. Chức năng tính toán dòng chảy xuôi và ngược.Người dùng có thể chọn đo sáng thuận hoặc đo sáng ngược (nhà máy là đo sáng tích cực).
6. Báo động giới hạn trên và dưới, báo động ống rỗng.
7. Bảo vệ khi mất điện, các thông số sẽ không bị mất sau khi mất điện, EEPROM có thể lưu các thông số cài đặt và giá trị tích lũy.
Chức năng loại bỏ tín hiệu nhỏ.Người dùng có thể đặt điện áp thấp hơn hoặc tốc độ dòng chảy thấp hơn qua bảng hiển thị để loại bỏ tín hiệu nhiễu nhỏ.
8. Thiết bị áp dụng nguyên tắc "tự động lấy điểm" để loại bỏ tín hiệu nhiễu điện hóa, và điểm 0 tự ổn định.
9. Bộ chuyển đổi và cảm biến có nhiều cấp độ bảo vệ và phương pháp cài đặt khác nhau, bao gồm cả IP68 để lắp đặt chìm.
