Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Đo lưu lượng chất lỏng trong ống | Chất liệu ăng ten: | PFA (tùy chọn) |
|---|---|---|---|
| Nguồn cấp: | AC220V 50Hz /DC24V/3.6V | Nhiệt độ môi trường: | -25 ~ + 60 ℃ |
| Kết nối quá trình: | Mặt bích (tùy chọn) | Thời gian giảm chấn không đổi: | Biến liên tục từ 0 đến 100 giây (90%) giai đoạn thời gian có thể lựa chọn |
| đầu ra tín hiệu: | Đầu ra tương tự, đầu ra tần số, đầu ra cảnh báo, đầu ra xung | ||
| Điểm nổi bật: | Máy đo lưu lượng điện từ đường ống,Máy đo nước điện từ chất lỏng,Máy phát mức chất lỏng điện từ |
||

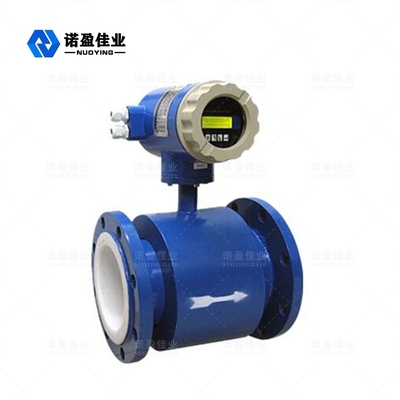

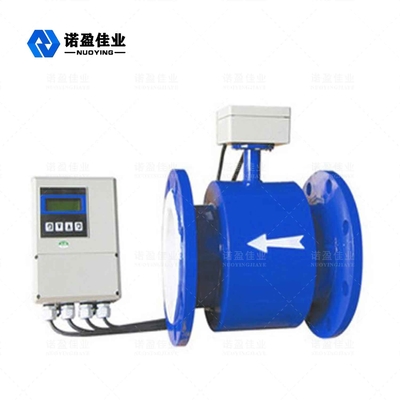

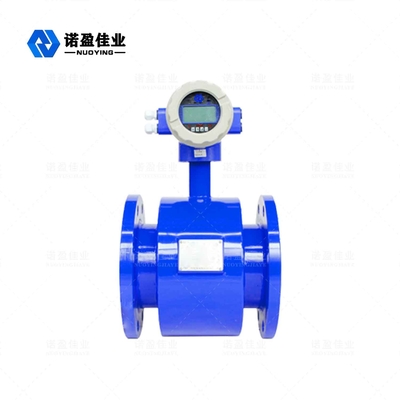

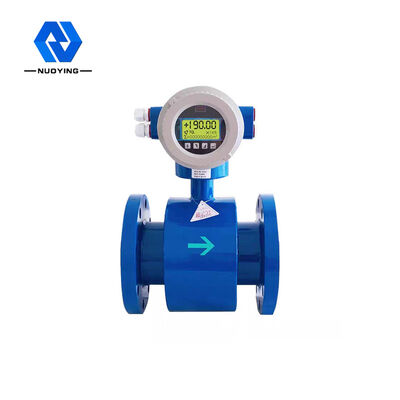

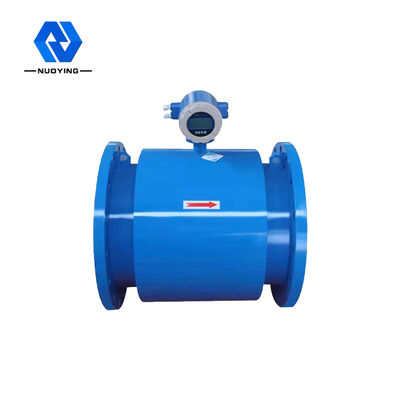

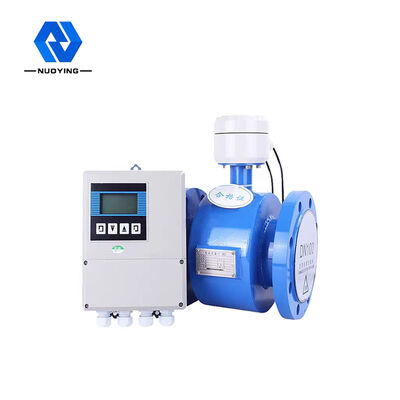

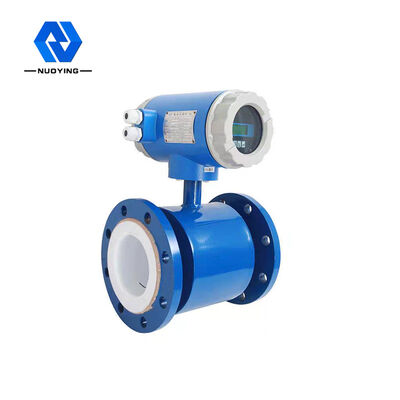

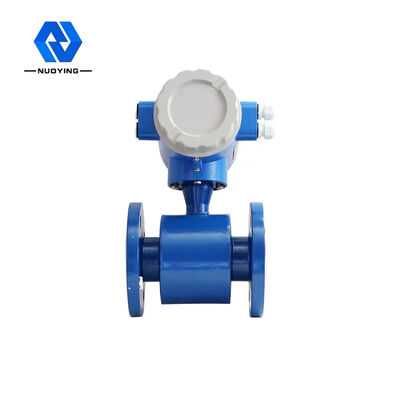

Một loạt các đầu ra Đo lưu lượng chất lỏng trong ống Máy đo lưu lượng điện từ Loại đường ống NYLD
Đồng hồ đo lưu lượng điện từ loại NYLL là loại đồng hồ đo lưu lượng có độ chính xác và độ tin cậy cao.Nó được sử dụng để đo lưu lượng thể tích của chất lỏng dẫn điện và bùn trong các đường ống kín, và được sử dụng rộng rãi trong thép, điện, dầu khí, hóa chất, than đá, luyện kim, khoáng sản, làm giấy, cấp và thoát nước, thực phẩm, y học và các loại khác các ngành nghề.
Nguyên lý làm việc của đồng hồ đo lưu lượng điện từ NYLD
Nguyên tắc đo dựa trên định luật Faraday về cảm ứng điện từ.Nghĩa là: chất lỏng dẫn điện trong từ trường cắt các đường sức từ chuyển động, suất điện động cảm ứng của vật dẫn, E cho: E = KBVD
D: đường kính trong của ống đo
K: hằng số thiết bị đo
V: phần ống đo tốc độ dòng chảy trung bình
B: cường độ cảm ứng từ
Khi đo lưu lượng, chất lỏng chảy qua một từ trường vuông góc với hướng của dòng chảy.Dòng chảy của chất lỏng dẫn điện tạo ra tín hiệu điện áp tỷ lệ với tốc độ dòng chảy trung bình (tức là dòng thể tích).Tín hiệu điện áp cảm ứng được phát hiện bởi hai điện cực tiếp xúc trực tiếp với chất lỏng và được truyền qua cáp đến bộ khuếch đại, sau đó được chuyển đổi thành tín hiệu đầu ra dòng điện đồng nhất.
Các thông số kỹ thuật của đồng hồ đo lưu lượng điện từ NYLD
| Ứng dụng tiêu biểu | Đo lưu lượng chất lỏng trong ống |
| Chất liệu ăng ten | PFA (tùy chọn) |
| Sự tiêu thụ năng lượng | <15W (và mức tiêu thụ điện phù hợp với cảm biến) |
| Bộ đếm | Tổng số dương, tổng số âm |
| Nguồn cấp | AC220V 50Hz /DC24V/3.6V |
| Nhiệt độ môi trường | -25 ~ + 60 ℃ |
| Kết nối quá trình | mặt bích (tùy chọn) |
| Thời gian giảm chấn không đổi | Biến liên tục từ 0 đến 100 giây (90%) giai đoạn thời gian có thể lựa chọn |
| Mức độ bảo vệ | IP67, IP68, IP65 (tùy chọn) |
| Lớp chống cháy nổ | Exia II CT5 Ga, Exd II CT5 Gb (tùy chọn) |
| Đầu ra tín hiệu | Đầu ra tương tự, đầu ra tần số, đầu ra cảnh báo, đầu ra xung |
Tính năng thiết kế đồng hồ đo lưu lượng điện từ NYLD
1. Độ chính xác của phép đo không bị ảnh hưởng bởi những thay đổi về mật độ chất lỏng, độ nhớt, nhiệt độ, áp suất và độ dẫn điện.Không có bộ phận dòng chảy cản trở trong ống đo, không mất áp suất và yêu cầu thấp đối với đoạn ống thẳng.
2. Bộ chuyển đổi sử dụng màn hình đèn nền tinh thể lỏng, giúp dễ đọc dưới ánh sáng mặt trời trực tiếp hoặc trong phòng tối.
3. Nút cảm ứng hồng ngoại để cài đặt thông số, trong môi trường khắc nghiệt mà không cần mở nắp bộ chuyển đổi có thể cài đặt an toàn.
4. Đồng hồ đo lưu lượng là một hệ thống đo lường hai chiều, với ba bộ tích lũy bên trong: thuận, nghịch và tổng chênh lệch;có thể hiển thị dòng chảy thuận và nghịch.
5. Và có nhiều loại đầu ra: dòng điện, xung, giao tiếp kỹ thuật số, HART.
6. Bộ chuyển đổi có đầu ra cảnh báo tự chẩn đoán, đầu ra cảnh báo phát hiện tải trống, đầu ra cảnh báo giới hạn trên và dưới tốc độ dòng chảy, điều khiển theo lô và các chức năng khác.
7. Không chỉ có thể được sử dụng để phát hiện quy trình chung, mà còn để đo bột giấy khoáng, bột giấy và bột nhão.
8. Đồng hồ đo lưu lượng điện từ áp suất cao sử dụng công nghệ lót mạng PFA plus, khả năng chịu áp suất cao, chịu áp suất âm, ứng dụng chuyên biệt cho ngành hóa dầu, khoáng sản và các ngành công nghiệp khác.
9. Máy đo loại phòng nổ có thể được sử dụng ở những nơi chống cháy nổ tương ứng.
