Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Chất lỏng ăn mòn | Chất liệu ăng ten: | PTFE, 304, 316 |
|---|---|---|---|
| Phạm vi đo lường: | 6m, 20m | Nguồn cấp: | 24VDC |
| đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... | Nhiệt độ quy trình: | -40 ~ + 130 ℃, -184 ~ + 260 ℃ |
| Áp suất quy trình: | -0,1 ~ 1,6MPa | Kết nối quá trình: | Chủ đề, mặt bích (tùy chọn) |
| Điểm nổi bật: | Máy đo mức điện dung RF,Máy đo mức điện dung chất lỏng,Máy đo mức RF 24VDC |
||

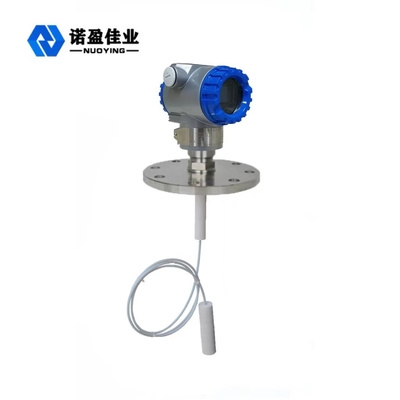

Bán nóng Đồng hồ đo mức tụ điện RF 24VDC NYDR-3051 lỏng
Nguyên lý làm việc của đồng hồ đo mức tụ điện RF NYDR-3051
Máy đo mức điện dung RF hoạt động trên cơ sở công nghệ điện dung tần số vô tuyến (RF).Một tần số vô tuyến được áp dụng cho đầu dò và ảnh hưởng do môi trường xung quanh gây ra được xác định bằng cách phân tích liên tục.Vì tất cả các vật liệu đều có hằng số điện môi và độ dẫn điện của chúng khác với không khí nên tổng trở kháng do điện dung dịch chuyển nhỏ sẽ thay đổi khi đầu dò tiếp xúc với vật liệu.Bởi vì đầu dò được cung cấp năng lượng và thành mạch tạo thành hai bản cực của tụ điện, chất cách điện của đầu dò và không khí xung quanh trở thành vật liệu điện môi và khi không khí (hằng số điện môi bằng 1,0) được thay thế bằng bất kỳ vật liệu nào khác (hằng số điện môi> 10), sự thay đổi giá trị điện dung gây ra sự thay đổi trong trở kháng.Hiệu ứng này được đo bởi mạch và sau đó so sánh với hệ quy chiếu chuẩn được thiết lập bởi cài đặt độ nhạy (mạch).
Tính năng thiết kế đồng hồ đo mức tụ điện RF NYDR-3051
1. Bộ chuyển đổi mô-đun và tích hợp cảm biến, không có bộ phận chuyển động, độ tin cậy cao, khả năng chống nhiễu mạnh mẽ.
2. Khả năng ứng dụng rộng rãi hơn, nhiều dạng thăm dò, nhiều dạng kết nối quy trình, nhiều loại vật liệu sản xuất, có thể thiết kế tùy chỉnh.
3. Cực kỳ dễ cài đặt, gỡ lỗi và bảo trì.
Các thông số kỹ thuật của đồng hồ đo mức tụ điện RF NYDR-3051
| Ứng dụng tiêu biểu | Chất lỏng ăn mòn |
| Dạng ăng ten | Loại cáp, loại cực |
| Chất liệu ăng ten | PTFE, 304, 316 |
| Phạm vi đo lường | 6m, 20m |
| Nguồn cấp | 24VDC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 130 ℃, -184 ~ + 260 ℃ |
| Điện trở nhiệt độ mạch | -40 ~ + 80 ℃ |
| Quy trình áp lực | -0,1 ~ 1,6MPa |
| Kết nối quá trình | Chủ đề, mặt bích (tùy chọn) |
| Thời gian trễ | Điều chỉnh liên tục 0-30 giây |
| Bảo vệ khi mất điện | Chế độ cao và thấp, điều chỉnh trường |
| Giao diện điện | M20 × 1,5, 1/2 '' NPT |
| Lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| Chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb |
