Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đo mức chất lỏng | Dải đo: | 0 ~ 6m |
---|---|---|---|
Đầu ra biến tần: | 4 ... 20mA (nguồn cung cấp 24VDC) | Nhiệt độ quy trình: | -50 ~ + 350 ℃ |
Áp suất quy trình: | -0,1 ~ + 16MPa | Kết nối quá trình: | Mặt bích (tùy chọn) |
Hình thức cài đặt: | Gắn bên, gắn trên | Vật liệu cơ thể chính: | 304.316 |
Điểm nổi bật: | Máy phát mức từ tính dạng mặt bích,Máy đo lưu lượng loại mặt phẳng từ tính lỏng,Máy đo mức độ nổi từ tính 20mA |

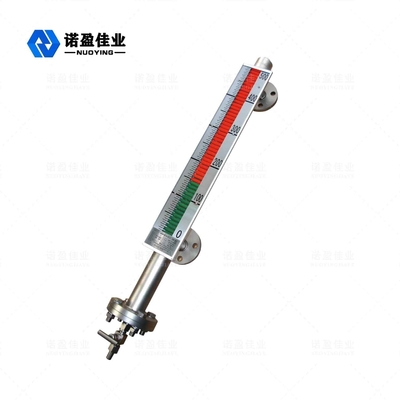

Giảm giá 20mA Đồng hồ đo mức từ tính NYUHZ lỏng
Nguyên lý làm việc của đồng hồ đo mức từ tính NYUHZ
Máy đo mức nắp từ có thể được sử dụng trong các tháp, bể chứa, bể chứa, bình hình cầu và nồi hơi và các thiết bị khác để phát hiện mức độ trung bình.Đồng hồ đo mức nắp từ có thể được đóng kín cao, không bị rò rỉ và thích hợp với nhiệt độ cao, áp suất cao và chống ăn mòn.
Đồng hồ đo mức nắp từ có một khoang (gọi là ống đo hoặc ống thân chính) để giữ phao, và khoang này được kết nối với bình thông qua mặt bích hoặc kết nối thích hợp khác.Buồng được kết nối với bình bằng các mặt bích hoặc các kết nối thích hợp khác để tạo thành một liên kết.Theo nguyên lý của thiết bị kết nối, khi mực chất lỏng trong bình thay đổi lên xuống, mực chất lỏng trong khoang có cùng độ cao với mực chất lỏng trong bình.Mực chất lỏng bên trong khoang có cùng độ cao, do đó nó dẫn động phao bên trong khoang chuyển động lên xuống, lên xuống theo mực chất lỏng bên trong bình.Tại thời điểm này, chúng ta không thể nhìn thấy mức chất lỏng, do đó, một màn hình cột lật từ được lắp đặt bên ngoài khoang. Khi mức trong bình đo lên xuống, phao từ trong ống thân của đồng hồ đo mức cũng lên xuống. , và nam châm vĩnh cửu bên trong phao được chuyển đến bộ chỉ thị cột lật từ thông qua khớp nối từ tính, làm cột lật màu đỏ và trắng lật 180 ° Khi mức chất lỏng tăng lên, cột lật chuyển từ màu trắng sang màu đỏ, và khi chất lỏng mực nước giảm xuống, cột lật chuyển từ đỏ sang trắng, và đường giao nhau màu đỏ-trắng của bộ chỉ thị là chiều cao thực của mực chất lỏng bên trong bình, do đó đạt được chỉ báo rõ ràng về mức chất lỏng.
Tính năng thiết kế đồng hồ đo mức từ tính NYUHZ
1. Cấu trúc đơn giản, chắc chắn và đáng tin cậy, hoạt động ổn định.
2. Thang hiển thị hiện trường rõ ràng, bắt mắt và dễ đọc.
3. Có thể đo lường và chỉ ra mức độ chất lỏng ăn mòn, dễ cháy, độc hại, nhiệt độ cao, khuấy trộn và ô nhiễm.
4. Hình thức cài đặt đa dạng, có thể lựa chọn nhiều hình thức kết nối.
5. Phạm vi áp suất thiết kế là từ chân không hoàn toàn đến 10MPa.
6. Dải nhiệt độ thiết kế -160 ~ + 450 ℃.
7. Thiết kế chuyên nghiệp cho áp suất và nhiệt độ đặc biệt có sẵn.
Các thông số kỹ thuật của đồng hồ đo mức từ tính NYUHZ
Ứng dụng tiêu biểu | Đo mức chất lỏng |
Hình thức cài đặt | Gắn bên, gắn trên |
Vật liệu chính của cơ thể | 304.316 |
Dải đo | 0 ~ 6m |
Đo độ chính xác | ± 3mm, ± 5mm, ± 10mm, ± 20mm (tùy chọn) |
Mật độ trung bình | ≥0,425g / cm³ |
Sự khác biệt về mật độ | ≥0,1g / cm³ |
Độ nhớt trung bình | ≤0.4Pa.S |
Kiểm soát đầu ra | 220VAC, 1A |
Đầu ra biến tần | 4 ... 20mA (nguồn cung cấp 24VDC) |
Nhiệt độ quy trình | -50 ~ + 350 ℃ |
Quy trình áp lực | -0,1 ~ + 16MPa |
Kết nối quá trình | Mặt bích (tùy chọn) |
Nghị quyết | ± 1mm |
Mức độ bảo vệ | IP65, IP67, IP68 (tùy chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb |
Trường ứng dụng đồng hồ đo mức từ tính NYUHZ
Máy đo mức chất lỏng nắp từ phù hợp để hiển thị mức chất lỏng trên các thùng chứa hóa chất, xăng dầu và các thiết bị công nghiệp khác.Máy đo mức chất lỏng nắp từ có thể được lắp đặt bổ sung với máy đo mức chất lỏng và công tắc mức chất lỏng để truyền tín hiệu từ xa.Quả cầu phao được thiết kế với quy trình đặc biệt như nhiệt độ cao, áp suất cao và mật độ thấp, và việc lựa chọn các vật liệu khác nhau như titan, 316L và PTFE có thể đảm bảo sản phẩm.Thích hợp cho mọi nhu cầu đo mực chất lỏng tại hiện trường.Hiện nay, máy đo mức chất lỏng nắp từ đã được sử dụng rộng rãi trong đo lường và kiểm soát mức chất lỏng trong dầu khí, hóa chất, luyện kim, điện lực, thực phẩm, dược phẩm, sản xuất giấy và các ngành công nghiệp khác.
