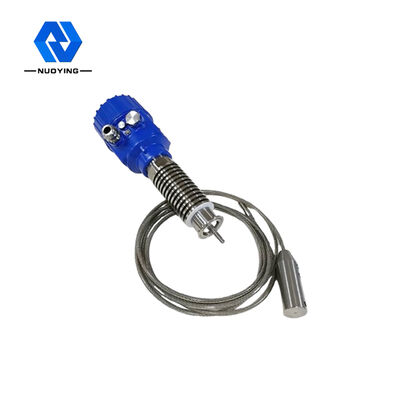

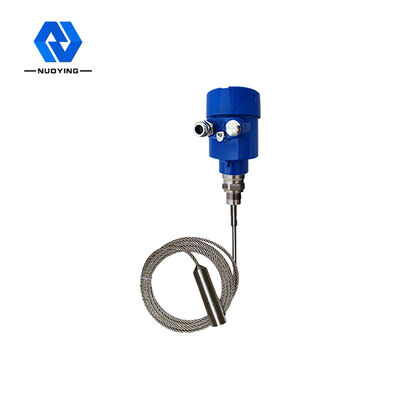

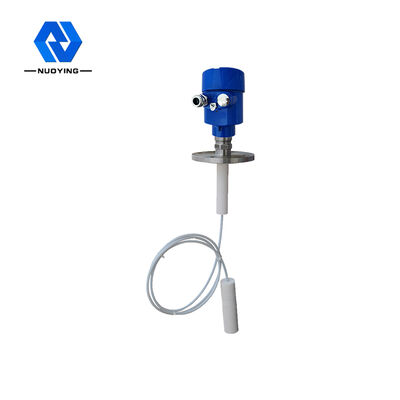

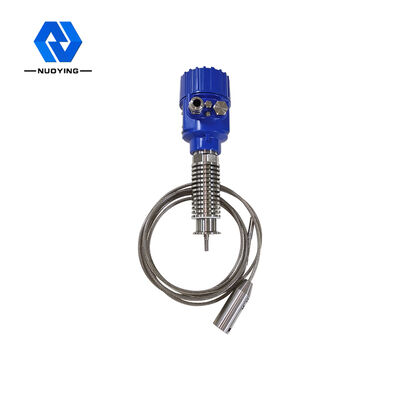

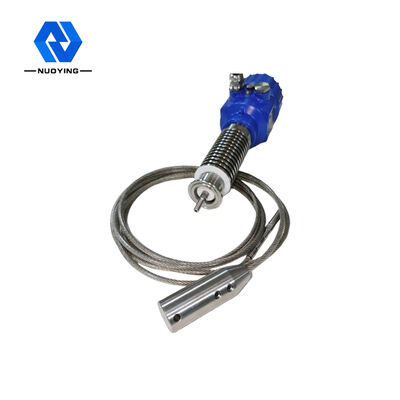

Tiếp xúc 30m Máy phát mức radar có hướng dẫn NYRD701 cho các hạt rắn bụi lỏng

Bán nóng 30m Liên hệ Máy phát mức radar có hướng dẫn NYRD701

Nguyên lý làm việc của máy phát mức radar có hướng dẫn NYRD701

Xung vi ba tần số cao được gửi bởi radar sóng dẫn hướng lan truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép).Khi gặp môi trường đo, nó gây ra hiện tượng phản xạ do hằng số điện môi thay đổi đột ngột, và một phần năng lượng xung bị phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách từ môi trường đo.

Đầu vào:

Radar sóng có hướng dẫn là một công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu mức vật chất thông qua các bộ phận điện tử.Đầu dò phát ra xung tần số cao và lan truyền dọc theo cáp hoặc đầu dò thanh.Khi xung gặp bề mặt vật liệu, nó sẽ được phản xạ trở lại và được máy thu nhận trong thiết bị, và tín hiệu khoảng cách được chuyển thành tín hiệu mức vật liệu.

Tín hiệu phản xạ được truyền đến mạch điện tử của thiết bị dọc theo dây cáp hoặc đầu dò que.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vọng tạo ra bởi xung vi sóng trên bề mặt vật liệu.Việc nhận dạng tín hiệu tiếng vọng chính xác được hoàn thành bằng phần mềm xung.

Khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian di chuyển xung T:

D = C × T / 2 (C là tốc độ ánh sáng).

Vì đã biết khoảng cách E của thùng rỗng nên mức nguyên liệu L là:

L = ED

Đầu ra:

Nó được thiết lập bằng cách nhập chiều cao thùng rỗng E (= điểm 0), chiều cao thùng đầy F (= đầy đủ thang đo) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị với môi trường đo, tương ứng với đầu ra 4-20mA.

Tính năng thiết kế máy phát mức radar có hướng dẫn NYRD701

1.Máy đo mức radar thông minh áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng phát hiện tiếng vang độc đáo.Tiếp xúc đo, độ chính xác đo cao, đo chính xác hơn.Đồng thời, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi nhiệt độ bên ngoài như nhiệt độ trung bình và độ bám dính.

2. Một loạt các chế độ kết nối quy trình và các loại thành phần phát hiện làm cho máy đo mức sóng radar dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp.

3.Với chế độ làm việc xung, sản phẩm có công suất phát cực thấp và có thể được lắp đặt trong các thùng chứa kim loại và phi kim loại khác nhau, không gây hại cho cơ thể con người và môi trường.

Các thông số kỹ thuật của máy phát mức radar có hướng dẫn NYRD701

Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.

Trường ứng dụng máy phát mức radar có hướng dẫn NYRD701

1. Nhà máy điện: Bể chứa, máy bơm silo, máy múc hơi, kho chứa tro, bể chứa dầu, v.v.

2.Trên mỏ: Bể chứa dầu thô, bể chứa dầu tinh luyện, bể tách ba pha, bể lắng, bể chứa nước thải, bể chứa bùn khoan, v.v.

3.Hóa chất: Tháp chưng cất dầu thô, silo nguyên liệu, silo trung gian, bể phản ứng, bể amoniac, bể chứa nhựa đường, v.v.

4. luyện kim: silo nguyên liệu, silo nguyên liệu phụ, thùng đệm tế bào điện phân, v.v.

5. Tài nguyên nước: Kênh đào, hồ chứa, tưới tiêu đất nông nghiệp, quan trắc mực nước sông, cảnh báo lũ quét, lũ lụt đô thị, v.v.

6. Thực phẩm: Nhà máy nước trái cây, nhà máy sữa, bể chứa đường thô, bể chứa tương cà chua, bể chứa nhà máy bia, v.v.

7. Dược phẩm: Bể chứa dược phẩm Trung Quốc, thiết bị phân tách, bể lên men, v.v.

8. Xử lý nước: Bể chứa, bể chứa, bể xử lý nước, bể lắng, giếng sâu, mạng lưới nước sinh hoạt, v.v.

9. Giấy: Silo nguyên liệu, tháp lưu trữ, trống sấy, silo chứa nguyên liệu hóa chất, v.v.

10.Khác: Khai thác đá, mỏ than, bảo vệ môi trường, đóng tàu và các ngành công nghiệp khác.
