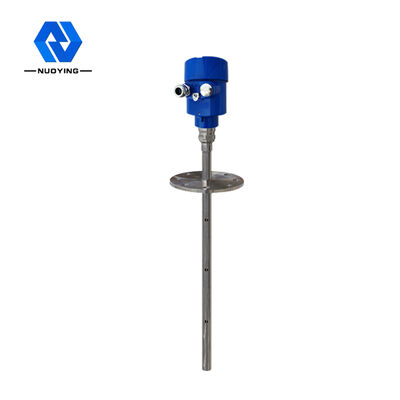

NYRD704 Đồng hồ đo mức sóng có hướng dẫn đồng trục Hộp đựng lớn Phạm vi đo 6m

NYRD704 Đồng hồ đo mức sóng có hướng dẫn đồng trục Hộp đựng lớn Phạm vi đo 6m
NYRD704 Đồng hồ đo mức sóng có hướng dẫn đồng trục Hộp đựng lớn Phạm vi đo 6m NYRD704 Đồng hồ đo mức sóng có hướng dẫn đồng trục Hộp đựng lớn Phạm vi đo 6m NYRD704 Đồng hồ đo mức sóng có hướng dẫn đồng trục Hộp đựng lớn Phạm vi đo 6m

Hình ảnh lớn :  NYRD704 Đồng hồ đo mức sóng có hướng dẫn đồng trục Hộp đựng lớn Phạm vi đo 6m

Thông tin chi tiết sản phẩm:
Nguồn gốc: Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu: NUOYINGJIAYE
Chứng nhận: CE,ATEX,SIL
Số mô hình: NYRD704
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: $550~$850/pcs
chi tiết đóng gói: Hộp gỗ (Đóng gói tiêu chuẩn xuất khẩu)
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 1000 chiếc / tháng

NYRD704 Đồng hồ đo mức sóng có hướng dẫn đồng trục Hộp đựng lớn Phạm vi đo 6m

Sự miêu tả
Sản phẩm mô hình: NYRD704 Loại ăng ten: Loại que; Đồng trục
Chất liệu ăng ten: 304.316 (tùy chọn) Lấy mẫu tiếng vang: 55 lần / s
Dải đo: 6m Đo độ chính xác: ± 1mm
Nhiệt độ quy trình: -40 ~ 130 ℃ Áp suất quy trình: -0.1 ~ 2.0MPa
Điểm nổi bật:

Máy đo mức radar sóng có hướng dẫn

,

Máy đo mức radar đồng trục

,

Máy đo mức radar đo 6m

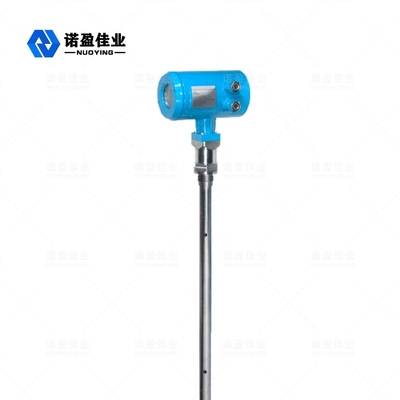

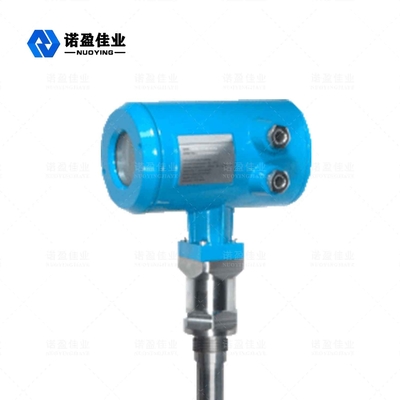

Đồng trục NYRD704 Đồng hồ đo mức sóng có hướng dẫn 1.8GHz Vỏ màu xanh lam lớn Phạm vi đo 6m





Nguyên lý làm việc của đồng hồ đo mức radar sóng có hướng dẫn 1.8GHz NYRD704



Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar lan truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần củamức đoxung được phản xạ để tạo thành tiếng vang và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường được đo tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.



NYRD704 Máy đo mức rađa sóng có hướng dẫn 1.8GHz Thông số kỹ thuật

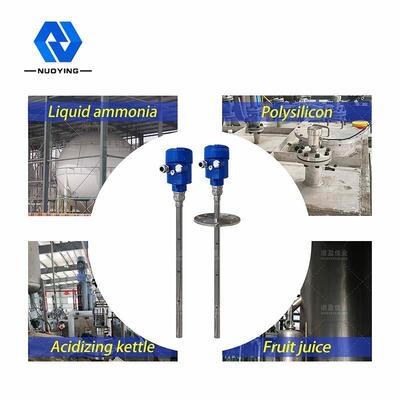

Ứng dụng tiêu biểu Chất lỏng, đặc biệt là chất lỏng có hằng số điện môi thấp
Truyền tần số 1.8GHz
Sản phẩm mô hình NYRD704
Loại ăng ten Loại que; Đồng trục
Chất liệu ăng ten 304.316 (tùy chọn)
Lấy mẫu tiếng vang 55 lần / s
Dải đo 6m
Đo độ chính xác ± 1mm
Nguồn cấp 24VDC, 220VAC (tùy chọn)
Đầu ra tín hiệu 4 ... 20mA / HART / RS485 / Modbus ...
Nhiệt độ quy trình -40 ~ 130 ℃
Quy trình áp lực -0.1 ~ 2.0MPa
Kết nối thủ tục Mặt bích, Bánh xe (tùy chọn)
Mức độ bảo vệ IP67
Cấp chống cháy nổ Exia II CT6 Ga



Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng!

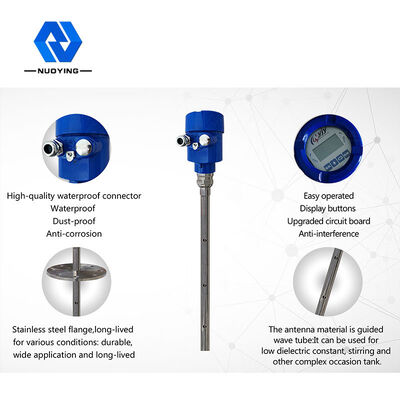

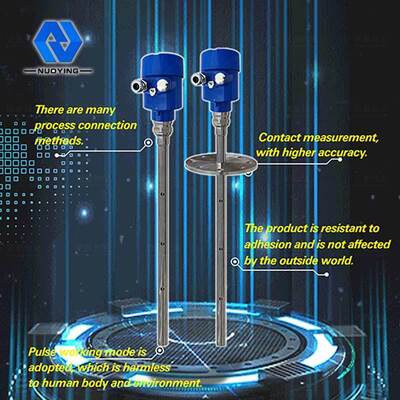

Đặc điểm thiết kế của đồng hồ đo mức radar sóng có hướng dẫn NYRD704 1.8GHz



1. Sử dụng chế độ làm việc xung, sản phẩm có công suất phát cực thấp, có thể được lắp đặt trong các vật chứa kim loại và phi kim loại khác nhau, không gây hại cho cơ thể con người và môi trường.



2. Một loạt các phương pháp kết nối quy trình và các loại thành phần phát hiện làm cho máy đo mức radar sóng dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như: nhiệt độ cao, áp suất cao và môi trường hằng số điện môi thấp.



3. Máy đo mức radar sóng dẫn đường áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo tiếp xúc, độ chính xác đo cao và đo chính xác hơn.Đồng thời, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.



NYRD704 1.8GHz Hướng dẫn cài đặt Máy đo mức rađa sóng có hướng dẫn



Hướng dẫn lắp đặt sau phù hợp với hướng dẫn của đầu dò cáp và que để đo các hạt rắn và chất lỏng.Đầu dò hình ống đồng trục chỉ được áp dụng cho vật thể lỏng.



24VDC In line GWR Level Transmitter 4-20mA 6m Measuring range 0



NYRD704 1.8GHz Vị trí lắp đặt đồng hồ đo mức rađa sóng có hướng dẫn



Cố gắng tránh xa ổ cắm và đầu vào.

Đồng hồ không được chạm vào thành bên trong bể đối với bể kim loại và bể nhựa.Nếu là bể kim loại thì không nên lắp đồng hồ đo mức vật liệu ở giữa bể.

Nó được đề xuất để cài đặt ở 1/4 đường kính silo.

Đầu dò kiểu cáp hoặc que nên để khoảng cách với thành bể không dưới 30cm.

Đáy thăm dò nên cách đáy bể khoảng 30mm.

Đầu dò phải giữ khoảng cách không nhỏ hơn 200mm so với các chướng ngại vật trong bể.

Cảm biến có thể được lắp đặt ở tâm của đỉnh bể, nếu đáy của thùng chứa là hình nón, do đó, phép đo có thể được thực hiện đến đáy bể.
