Thông tin chi tiết sản phẩm:
|
Dải đo: | 0,05-150m | Nguồn cấp: | 24VDC, 220VAC |
---|---|---|---|
đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... | Áp suất quy trình: | -0.1 ~ 2.0MPa |
Kết nối quá trình: | Chủ đề, giá đỡ, mặt bích, kẹp vệ sinh (tùy chọn) | Nhiệt độ quy trình: | -40 ~ + 130 ℃ , -40 ~ + 260 ℃ (≥260 ℃ có thể được tùy chỉnh) |
Ứng dụng tiêu biểu: | Các dịp có điều kiện quy trình phức tạp; Đo lường mức độ vệ sinh cao và chính xác cao | ||
Điểm nổi bật: | Máy đo mức radar chất lỏng chính xác cao,Máy phát mức radar 20mA,Máy phát áp suất chất lỏng 80GHz |

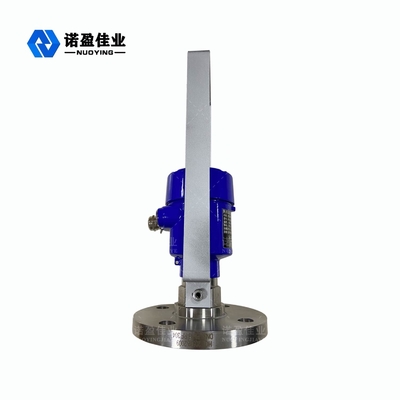

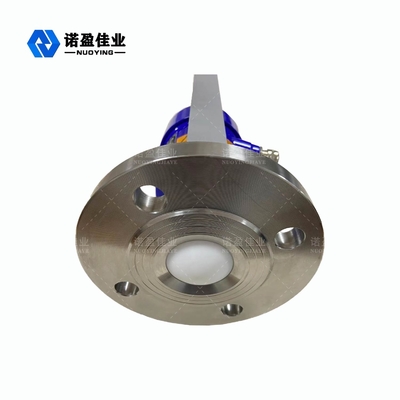

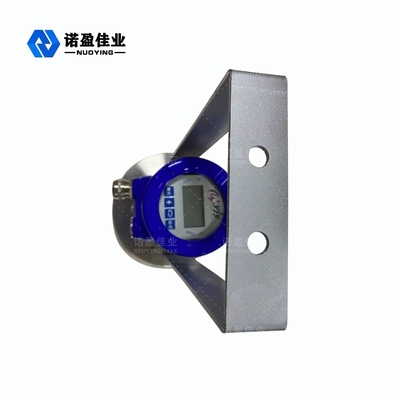

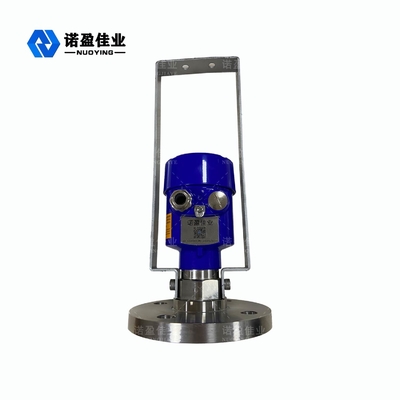

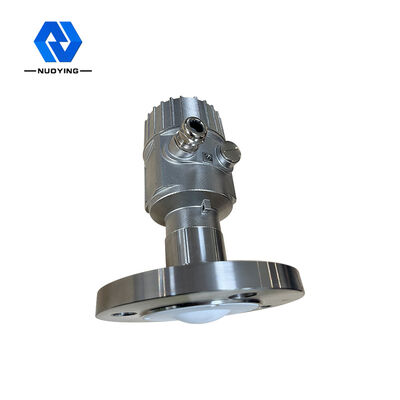

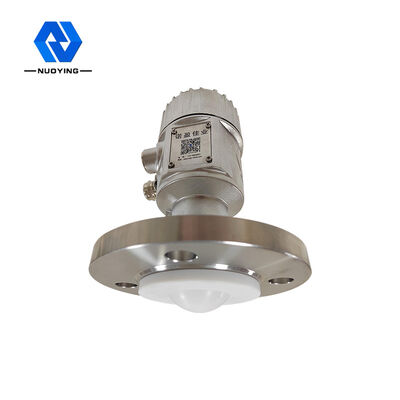

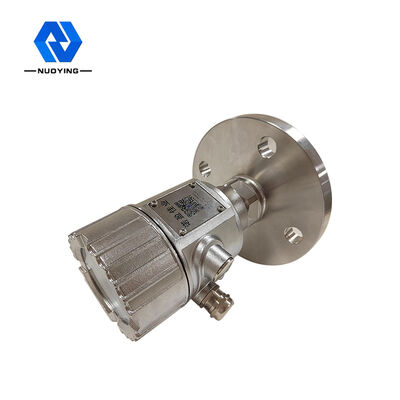

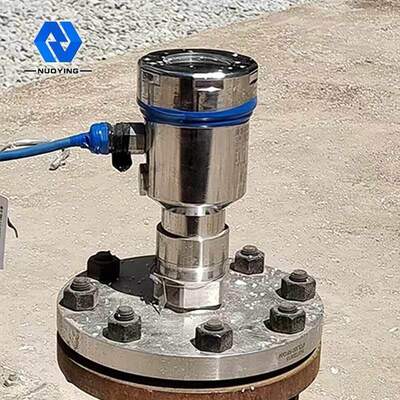

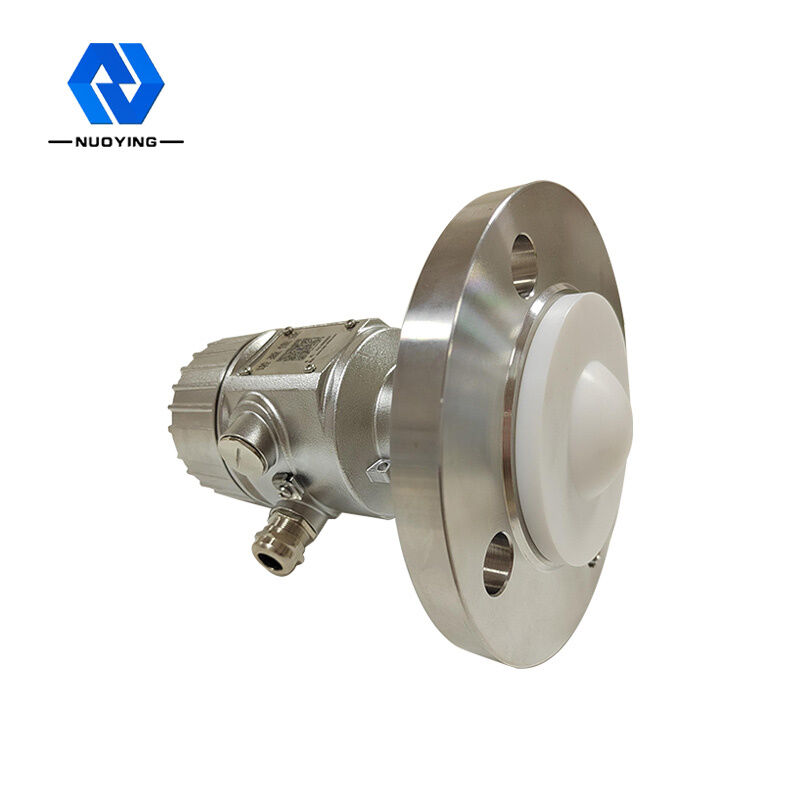

Máy đo mức radar lỏng có độ chính xác cao 80GHz NYRD900 4 - 20mA
Nguyên lý làm việc của đồng hồ đo mức độ radar 80GHz NYRD900
Sóng điện từ milimet: Sóng điện từ trong miền tần số 30-300 GHz (bước sóng 1-10mm) thường được gọi là sóng milimet, nó nằm trong dải bước sóng trùng nhau của sóng vi ba và sóng hồng ngoại xa nên có đặc điểm: hai loại quang phổ.Băng tần 76-81 GHz là vùng ít được hiểu và áp dụng nhất cho đến nay.
Sản phẩm radar NYRD900 FMCW (còn được gọi là radar sóng centimet), do dải sóng milimet với tần số cao hơn radar dải tần ku được sử dụng, trong phát hiện mục tiêu từ xa, môi trường khói và bụi mạnh, nó có ứng dụng quan trọng trong hình ảnh từ xa và đa kính hình ảnh.Và nó có thể phát hiện các mục tiêu nhỏ hơn và đạt được vị trí chính xác hơn so với radar vi sóng, với độ phân giải cao hơn và bảo mật mạnh mẽ hơn.
Tính năng thiết kế đồng hồ đo mức radar 80GHz NYRD900
1.Hiệu suất tạm thời tốt: Dựa trên chip RF sóng milimet COMS tự phát triển.Nó là nghiên cứu và phát triển độc lập, và có phần mềm độc lập, chip độc lập.
2. Góc chùm tia nhỏ, kích thước ăng ten nhỏ và dễ lắp đặt: góc chùm tia càng nhỏ thì ảnh hưởng đến dự án được đo càng nhỏ, giúp cải thiện đáng kể độ tin cậy và độ chính xác của phép đo.
3. Năng lượng thấp: Không dễ phá hủy chất cần thử.
4. Phạm vi đo lớn và vùng mù nhỏ: Kết quả tốt cũng có thể thu được đối với phép đo lon nhỏ.
5. Khả năng thâm nhập mạnh: Nó có thể được sử dụng để phát hiện cấu trúc bên trong của vật liệu.
Các thông số kỹ thuật của đồng hồ đo mức độ radar 80GHz NYRD900
Ứng dụng tiêu biểu |
1. Góc phát sóng điện từ nhỏ hơn 3 độ, thích hợp cho không gian hẹp hoặc đo ống dẫn sóng; 2. Thích hợp cho các bể lớn (150m) và bể nhỏ (khu vực mù nhỏ); 3. độ chính xác cao và đo mức độ vệ sinh cao; 4. Nhiệm vụ với các điều kiện quy trình phức tạp (trộn, thanh sưởi, thang, mái nổi, bụi mạnh, hơi nước mạnh, v.v.) |
Tần số truyền | 76Hz-81Hz, độ rộng tần số quét FM 5GHz |
Dạng ăng ten | Ăng ten ống kính, ăng ten ống kính khử trùng |
Chất liệu ăng ten | PTFE, 304 + PTFE |
Dải đo | 0,08-150m |
Đo độ chính xác | 0,05% -0,1% FS |
Nguồn cấp | 24VDC, 220VAC |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Nhiệt độ quy trình | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥260 ℃ có thể được tùy chỉnh) |
Quy trình áp lực | -0.1 ~ 2.0MPa |
Kết nối quá trình | Chủ đề, giá đỡ, mặt bích, kẹp vệ sinh (tùy chọn) |
Mức độ bảo vệ | IP65, IP67, IP68 (tùy chọn) |
Lớp chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
