Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đo mức chất lỏng | Phạm vi đo lường: | 0〜6m |
---|---|---|---|
Đo độ chính xác: | ± 3mm, ± 5mm | Mật độ trung bình: | ≥0,425g / cm3 |
Sự khác biệt về mật độ: | ≥0,1 g / cm3 | Độ nhớt trung bình: | ≤0.4Pa.S |
Kiểm soát đầu ra: | 220VAC, 1A | Đầu ra truyền: | 4 ~ 20mA (nguồn điện 24VDC) |
Điểm nổi bật: | Máy phát mức phao từ tính dạng tấm,Cảm biến mức phao từ tính 6m,Máy phát mức kiểu phao từ tính mặt bích |

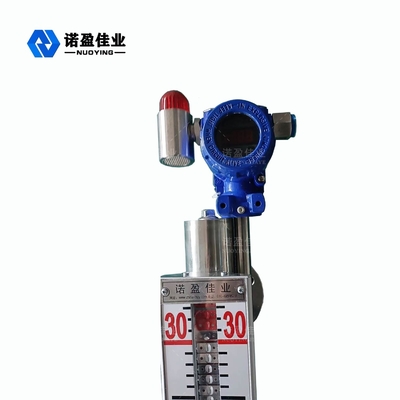

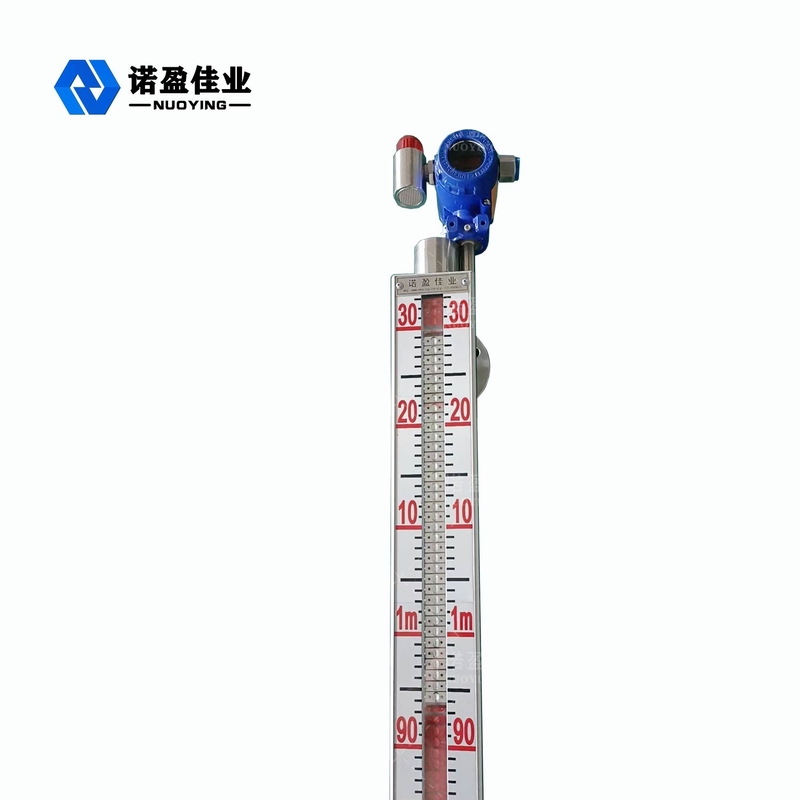

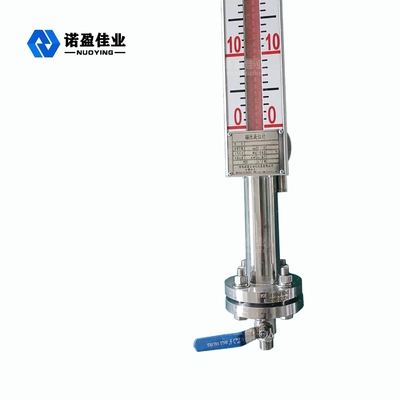

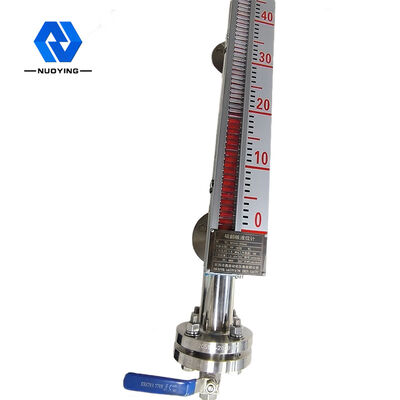

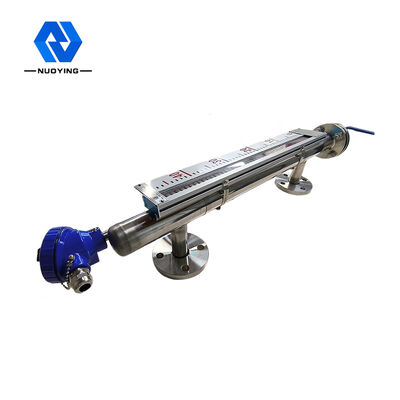

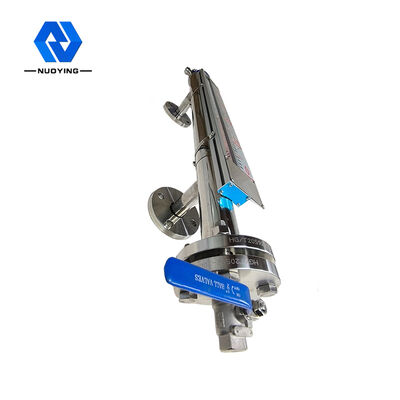

Bắt mắt Máy phát mức từ tính dạng tấm NYUHZ Lắp đặt mặt bích 6m
Máy phát mức từ tính dạng tấm NYUHZNguyên tắc hoạt động
Đồng hồ đo từ tính có một buồng chứa một quả cầu nổi, và khoang này được nối với nhaubằng mặt bích hoặc kết nối phù hợp khácvào thùng chứa.Theo nguyên tắc của các đầu nối, với sự thay đổi của mực chất lỏng trong bình chứa, mực chất lỏng trong khoang giống như mực chất lỏng trong bình chứa, do đó, quả cầu nổi trong khoang được chuyển động lên và xuống, với sự lên xuống của mực chất lỏng trong bình chứa.Tại thời điểm này, chúng ta không thể nhìn thấy mức chất lỏng, vì vậy chúng ta có một màn hình lật cột từ ở bên ngoài khoang.

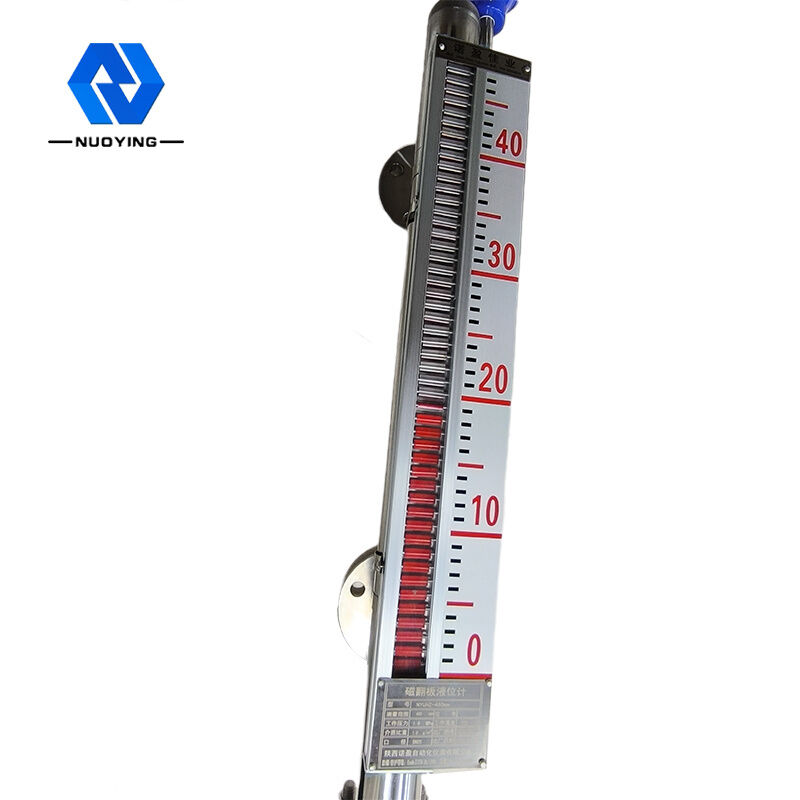

Giữa phần chất lỏng chìm quả cầu nổi và phần nổi được lắp đặtthép có từ tính vĩnh cửu tại chỗ nối, khi mực chất lỏng trong bình chứa đo lên xuống, do đó, phao từ trong thân ống đo mực chất lỏng cũng vậy.Thép từ tính vĩnh cửu trong phao được truyền đến cột từ chỉ thị bằng khớp nối từ tính, dẫn động các con lăn màu đỏ và trắng lật 180 °.Khi mực chất lỏng tăng lên, cột lật chuyển từ màu trắng sang màu đỏ, và khi mực chất lỏng giảm xuống, tôit thì ngược lại.TĐường giao nhau màu đỏ và trắng của bộ chỉ thị là chiều cao thực của mực chất lỏng bên trong bình chứa, do đó nhận ra chỉ báo rõ ràng về mức chất lỏng.
Máy phát mức từ tính dạng tấm NYUHZThông số kỹ thuật
Ứng dụng tiêu biểu | đo mức chất lỏng |
Phạm vi đo lường | 0 ~ 6m |
Đo độ chính xác | ± 3mm,± 5mm(không bắt buộc) |
Mật độ trung bình | ≥0,425g / cm3 |
Sự khác biệt về mật độ | ≥0,1 g / cm3 |
Độ nhớt trung bình | ≤0.4Pa.S |
Kiểm soát đầu ra | 220VAC, 1A |
Đầu ra truyền | 4 ~ 20mA (nguồn điện 24VDC) |
Nhiệt độ quy trình | -50 ~ 350 ° C |
Quy trình áp lực | -0,1 ~ + 16MPa |
Tỷ lệ khác biệt hóa | ± lmm |
Kết nối quá trình | Mặt bích (tùy chọn) |
Lớp bảo vệ | IP67 |
Lớp chống cháy nổ: | Exia IICT6 Ga (tùy chọn) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Máy phát mức từ tính dạng tấm NYUHZTính năng thiết kế
◎ Cấu trúc đơn giản, chắc chắn và đáng tin cậy, hoạt động ổn định.
◎ Thang hiển thị cảnh rõ ràng, bắt mắt, dễ đọc.
◎ Các mức chất lỏng có thể được đo và chỉ ra là ăn mòn, dễ cháy, độc hại, nhiệt độ cao, kích động và ô nhiễm.
◎ Nhiều hình thức cài đặt, nhiều hình thức kết nối có thể tùy chọn.
◎ Phạm vi áp suất thiết kế từ chân không hoàn toàn đến 10 MPa.
◎ Phạm vi nhiệt độ thiết kế-160 〜 + 450 ° C.
◎ Thiết kế chuyên nghiệp cho áp suất và nhiệt độ đặc biệt.
Máy phát mức từ tính dạng tấm NYUHZYêu cầu cài đặt
Máy phát mức từ tính dạng tấm NYUHZTrường ứng dụng
Máy đo mức nắp từ có thể được sử dụng để phát hiện mức độ trung bình của các tháp, bể chứa, rãnh, thùng chứa hình cầu và nồi hơi.Máy đo mức nắp từ có thể đạt được độ kín cao, chống rò rỉ và thích hợp cho các trường hợp nhiệt độ cao, áp suất cao, chống ăn mòn.
