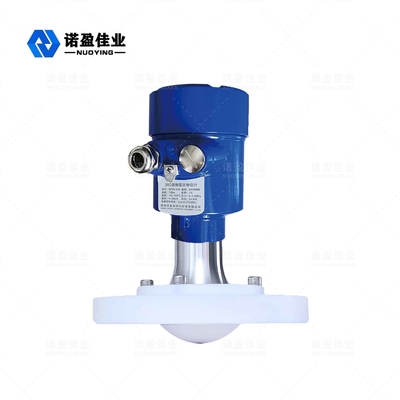

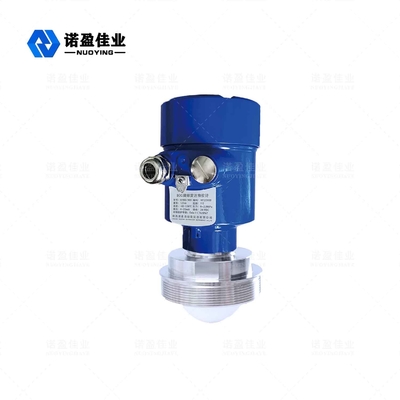

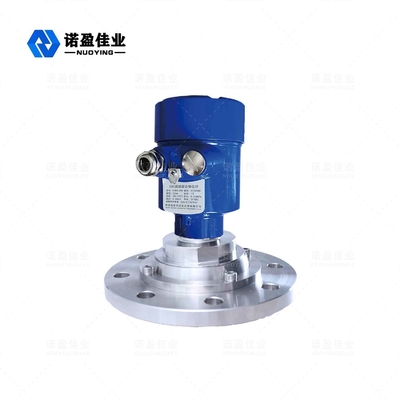

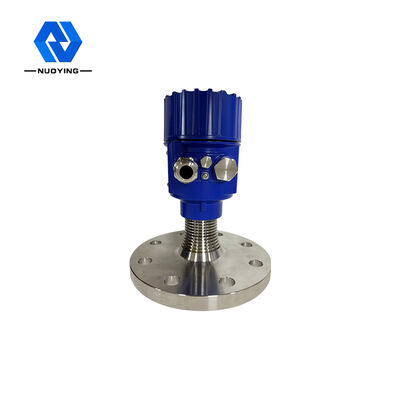

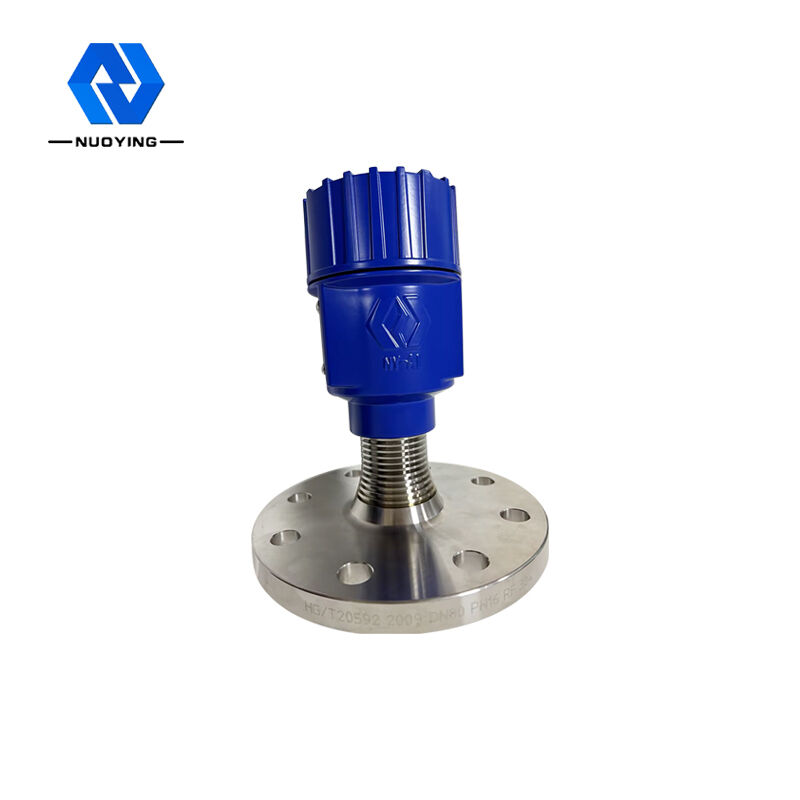

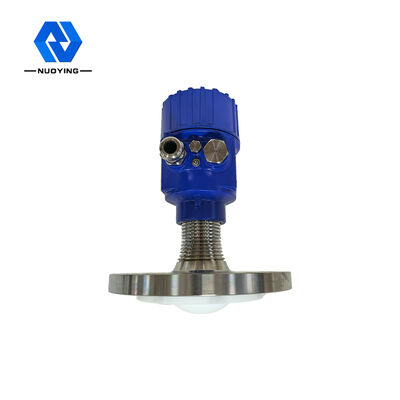

IP65 Tần số liên tục 80 Ghz Điều chế máy phát mức radar 20m 40m 80m

Máy đo mức radar điều biến tần số liên tục 80GHz, Dải đo: 0~20m, 0~40m, 0~80m, Đồng hồ đo mức chất lỏng

Điều biến tần số liên tục 80GHz Sóng Mức Đồng hồ đo Tính năng thiết kế

Sóng điện từ tần số milimet là gì; thông thường miền tần số 30-300GHz (bước sóng 1-10 mm) của sóng điện từ được gọi là sóng milimet, nằm trong dải bước sóng chồng lấn của sóng vi ba và sóng hồng ngoại xa, do đó nó có các đặc điểm
của cả hai phổ. Dải tần 76-81GHz của sản phẩm này là khu vực ít được con người hiểu và phát triển ứng dụng nhất cho đến nay.

Mức Đồng hồ đo Đồng hồ đoThông số kỹ thuật

※ Lưu ý:Sản phẩmcó thểđược tùy chỉnhtheoyêu cầu cụ thểcủangười dùng!

Mức Đồng hồ đo Tính năng thiết kếNguyên lý hoạt động Sản phẩm radar sóng FM FMCW (còn gọi là radar sóng milimet), vì chúng sử dụng dải sóng milimet có tần số cao hơn radar băng tần Ku, chúng rất quan trọng trong việc phát hiện mục tiêu từ xa và môi trường khói bụi mạnh, chẳng hạn như chụp ảnh tầm xa và chụp ảnh đa phổ. Ứng dụng, và có thể phát hiện các mục tiêu nhỏ hơn radar vi ba và đạt được định vị chính xác hơn, với độ phân giải cao hơn và tính bảo mật mạnh mẽ hơn.

Radar

Mức Đồng hồ đo Tính năng thiết kếHiệu suất quá độ rất tốt: Dựa trên chip tần số vô tuyến sóng milimet CMOS tự phát triển, nó đạt được kiến trúc tần số vô tuyến chặt chẽ hơn và tỷ lệ tín hiệu trên nhiễu cao hơn.

Băng thông hoạt động 5GHz, giúp sản phẩm có độ phân giải đo và độ chính xác đo cao hơn.

Độ kết hợp: Dao động lưỡng cực được điều khiển bởi dòng điện khô hoặc hiệu ứng chênh lệch tần số phi tuyến của xung laser kết hợp;

Năng lượng thấp: Năng lượng photon sóng milimet chỉ vài millielectron volt, và sẽ không có hiện tượng ion hóa tia X và gây hại cho vật chất được phát hiện, do đó không dễ làm hỏng vật chất được phát hiện.

Khả năng xuyên thấu mạnh: Nó có khả năng xuyên thấu mạnh đối với các vật liệu không phân cực. Nhiều vật liệu không phân cực không kim loại ít hấp thụ tia trong dải tần này, do đó chúng có thể được sử dụng để phát hiện cấu trúc bên trong của vật liệu. Ví dụ, gốm/bìa cứng/sản phẩm nhựa/bọt xốp trong suốt với bức xạ điện từ trong dải tần này, và cũng có thể được sử dụng để giám sát an ninh sân bay/nhà ga, chẳng hạn như phát hiện máy móc/chất nổ và thuốc, hoặc để phát hiện hàn bảng mạch.

Dễ dàng bị hấp thụ bởi các phân tử phân cực; dải tần này ít bị tán xạ trong các vật liệu không đồng nhất, và có thể phát hiện và đo hàm lượng hơi nước. Nó cũng có thể nghiên cứu thành phần vật liệu hoặc thực hiện kiểm soát chất lượng bằng cách phân tích phổ đặc trưng của chúng.

Phạm vi lớn và vùng mù nhỏ. Phạm vi tối đa có thể đạt tới 120m, và vùng mù có thể đạt tới 8cm.

Góc chùm tia nhỏ và kích thước ăng-ten nhỏ giúp dễ dàng lắp đặt. Nó ít bị ảnh hưởng bởi kích thước của thân bể và sự can thiệp của các chướng ngại vật.

Bước sóng ngắn hơn, và nó có đặc tính phản xạ tốt hơn trên bề mặt rắn, do đó không cần mặt bích đa năng đặc biệt để nhắm mục tiêu.

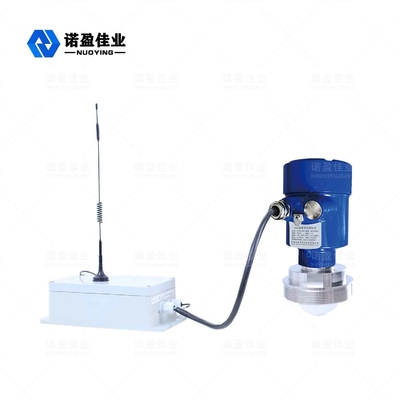

Hỗ trợ gỡ lỗi từ xa và nâng cấp từ xa để tạo điều kiện thuận lợi cho công việc bảo trì của nhân viên tại chỗ.

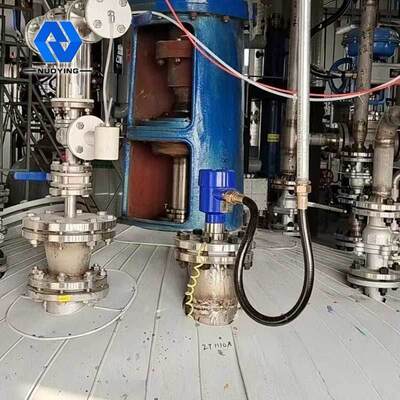

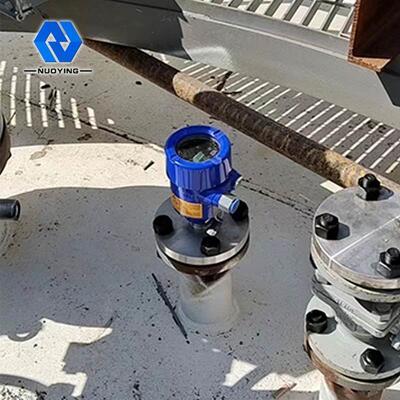

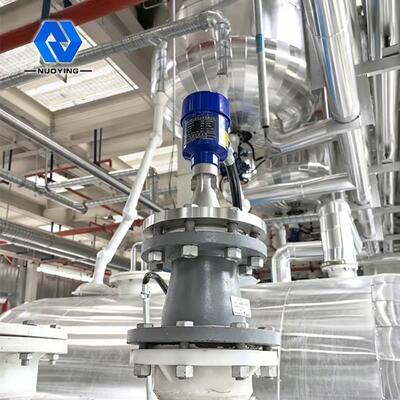

Là radar băng tần 80GHz được sử dụng trong đo lường công nghiệp, nó có khả năng đo mức và mức chất lỏng không tiếp xúc, độ chính xác cao. Nó có những ưu điểm vượt trội so với các radar xung vi ba thông thường khác và radar sóng dẫn. Chùm tia cực hẹp và khả năng xuyên thấu hiệu quả hơn.

Thích ứng với điều kiện làm việc siêu phức tạp mà không ảnh hưởng đến hiệu suất đo.
