Thông tin chi tiết sản phẩm:
|
| Dải đo: | 30 triệu | Loại ăng ten: | ăng ten cáp |
|---|---|---|---|
| Chất liệu ăng ten: | 304.316L (tùy chọn) | Phương pháp gắn kết: | lắp mặt bích hoặc lắp ren |
| Lớp bảo vệ: | Dụng cụ hiển thị IP67, IP67 | Nhiệt độ hoạt động: | -40 ~ 130 ℃ -40 ~ 250 ℃ |
| Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART (Hai dây / BỐN dây) | Áp suất quy trình: | -0,1-4MPa, -1 ~ 40BAR |
| Điểm nổi bật: | Máy phát mức radar IP67 GWR,Máy phát mức radar GWR 316L,cảm biến mức radar dẫn đường IP67 |
||

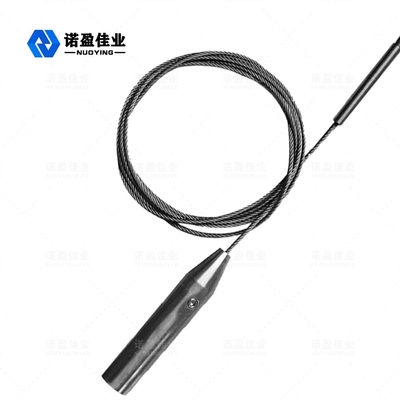

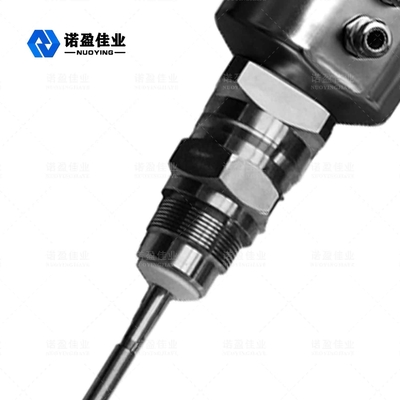

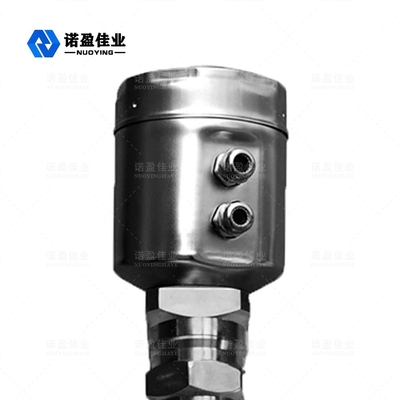

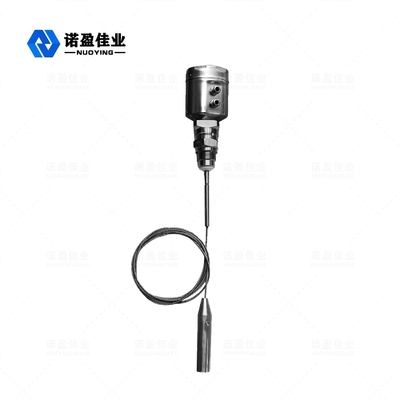

NYRD701 (Thép không gỉ) Sóng hướng dẫn 1.8GHz Rađa Mức độ Mét
Ưu điểm kỹ thuật của máy đo mức radar sóng dẫn đường: Máy đo mức radar dùng để đo mức liên tục chất lỏng, hạt và bùn.Phép đo của máy đo mức radar không bị ảnh hưởng bởi sự thay đổi môi trường, thay đổi nhiệt độ, khí trơ và hơi nước, bụi, bọt, vv Độ chính xác của máy đo mức radar là 1mm, phạm vi là 30 mét, nhiệt độ cao 250 độ, Áp suất cao 40 kg, đồng hồ đo mức radar phù hợp với khu vực nguy hiểm cháy nổ.
Máy đo mức radar sóng có dẫn hướng là loại máy đo mức dựa trên nguyên lý TDR.Xung điện từ của máy đo mức truyền đi với tốc độ ánh sáng dọc theo cáp hoặc đầu dò.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao của mực chất lỏng được tính.
Rađa Mức độ MétThông số kỹ thuật
| Thông số |
Tần số: 100MHZ-1.8GHZ |
| Phương thức giao tiếp | Giao thức truyền thông HART |
| Kết nối quá trình |
G1-1 / 2 |
| Quy trình áp lực | -1 ~ 40bar |
| Sức mạnh |
Nguồn: 24VDC (± 10%), điện áp gợn sóng: 1Vpp |
| Điều kiện môi trường | nhiệt độ -40 ℃ ~ +80 ℃ |
| Cấp độ bảo vệ nhà ở | IP68 |
| Mức độ nổ | EXiaIICT6 |
| Nguồn cung cấp thiết bị đo và kết nối dây đầu ra tín hiệu |
Dùng chung cáp hai lõi được bảo vệ |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Radar sóng có hướng dẫn là loại công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar truyền đi với tốc độ ánh sáng và thời gian hoạt động của nó có thể được các bộ phận điện tử chuyển đổi thành tín hiệu mức.Đầu dò phát ra các xung tần số cao lan truyền dọc theo dây cáp và các xung này bị phản xạ trở lại khi chúng chạm vào bề mặt vật liệu và được bộ thu bên trong đồng hồ thu nhận.Tín hiệu khoảng cách sau đó được chuyển đổi thành tín hiệu mức.
Đầu vào
Tín hiệu xung phản xạ được dẫn dọc theo cáp quay trở lại mạch điện tử của máy đo, và bộ vi xử lý xử lý tín hiệu này để xác định tiếng vọng tạo ra bởi các xung vi sóng ở bề mặt vật liệu.Việc nhận dạng tín hiệu tiếng vọng chính xác được thực hiện bởi phần mềm thông minh.Khoảng cách D đến bề mặt vật liệu tỷ lệ với thời gian di chuyển T của xung:
D = C × T / 2
trong đó C là tốc độ ánh sáng
Khi biết khoảng cách E của thùng rỗng, mức L là:
L = ED
Đầu ra
Đặt tương ứng với chiều cao thùng rỗng E (= điểm 0), chiều cao thùng đầy F (= thang đầy đủ) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động làm cho thiết bị thích ứng với môi trường đo, tương ứng với đầu ra 4 ~ 20mA.
Rađa Mức độ MétTính năng thiết kế
Rađa Mức độ MétKhoảng cách đo
Bảng sau liệt kê mối quan hệ giữa các loại khác nhau của phương tiện đo và khoảng cách đo.
| Chỉ số trung bình | DK (ε) | Các hạt rắn | Chất lỏng | Dải đo |
| 1 | 1,4… 1,6 | －Khí ngưng tụ, ví dụ: N2CO2 | 3m (Chỉ đề cập đến đầu dò thanh đồng trục) | |
| 2 | 1,6… 1,9 |
－ Hạt đai nhựa |
－Khí dầu mỏ hóa lỏng, ví dụ như propan |
25m |
| 3 | 1,9… 2,5 | －Ximăng thường, Bột trét | －Dầu khoáng, Nhiên liệu | 30m |
| 4 | 2,5… 4 |
－Cereals, Seed |
－Benzene, Styrene, Toluene |
30m |
| 5 | 4… 7 |
－Đặt đá, quặng |
- Chlorobenzene, chloroform |
30m |
| 6 | > 7 |
- Bột kim loại |
- Chất lỏng |
30m |
