Thông tin chi tiết sản phẩm:
|
| Chế độ cài đặt: | DN40-DN300 (loại mặt bích ống) | Nhiệt độ môi trường xung quanh: | -25 ~ 55 ℃ |
|---|---|---|---|
| Nhiệt độ bảo quản: | -40 ~ 60 ℃ | Hướng dòng chảy: | Chuyển tiếp và đảo ngược |
| Áp lực đánh giá: | 1,0M Pa (áp suất đặc biệt có thể được tùy chỉnh) | Lớp bảo vệ: | IP68 |
| Điểm nổi bật: | Đồng hồ đo nước điện từ IP68,Đồng hồ đo nước điện từ DN300,đầu dò lưu lượng điện từ DN40 |
||

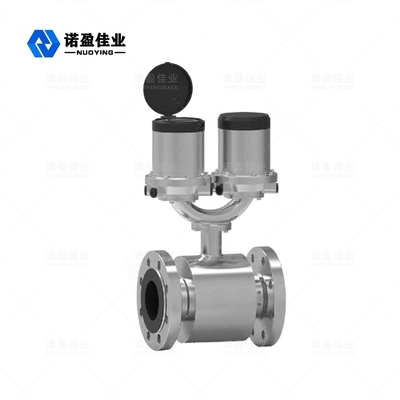

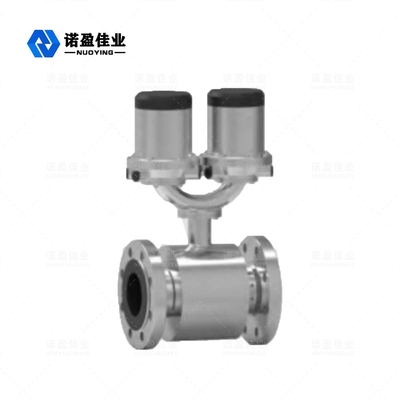

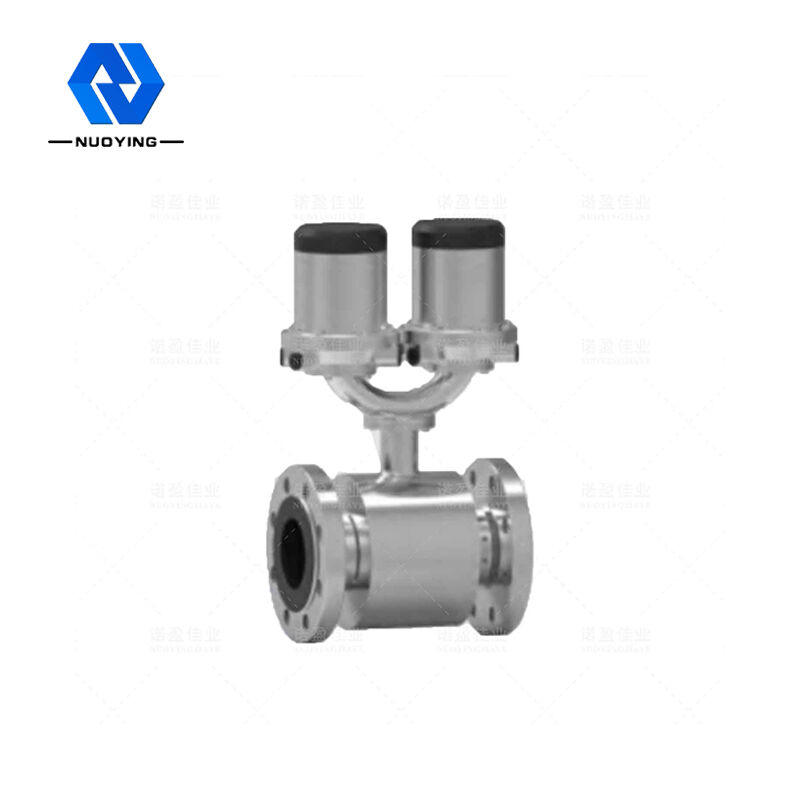

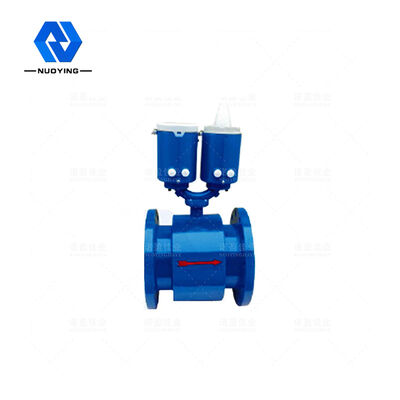

Đồng hồ nước điện từ NYLD-S
NYĐồng hồ nước điện từ LD-S là đồng hồ nước cảm ứng điện từ chạy bằng pin có thể được lắp đặt ở mọi nơi mà không ảnh hưởng đến độ chính xác và hiệu suất.Nó không yêu cầu nguồn điện chính, được thiết kế đặc biệt cho các ứng dụng nước riêng lẻ như rút nước, phân phối mạng lưới đường ống, tính phí đo lường và tưới tiêu.Nó có thông tin thông minh và hiệu suất đo lường cao, dễ cài đặt và tiết kiệm vốn đầu tư của người dùng.
Đồng hồ nước điện từ NYLD-S Kỹ thuật Thông số
| Tiêu chuẩn áp dụng |
OIML R49 GB / T778 I50 40644 JJG162 GB 4208 (cấp bảo vệ vỏ ngoài) (IP) (mã) |
|
Áp lực đánh giá Cấp nhiệt độ Chế độ cài đặt Dạng điện cực |
1,0M Pa (áp suất đặc biệt có thể được tùy chỉnh) -20-80 ℃ DN40-DN300 (loại mặt bích ống) Tiêu chuẩn cố định |
| Vật liệu cấu trúc |
Điện cực: 316L Lớp lót: cao su tự nhiên NR Mặt bích: thép carbon, thép không gỉ Cơ thể: thép carbon, thép không gỉ |
|
Nguồn cấp |
3.6V Nguồn điện kép 3.6V + 24V (9VDC-32VDC) Nguồn điện kép 3.6V + 220V 85VAC- 265VAC) (chỉ có loại riêng biệt) 3.6V + năng lượng mặt trời (chỉ có loại riêng biệt) |
|
Nhiệt độ môi trường xung quanh Nhiệt độ bảo quản Tín hiệu đầu ra |
(-25 ~ 55) ℃ (-40 ~ 60) ℃ Xung (để hiệu chuẩn) |
| Báo thức | Dòng chảy ngược, pin yếu của pin lithium, dòng chảy tức thời, áp suất, giới hạn trên và dưới, đường ống rỗng, cảnh báo kích thích |
|
Lớp bảo vệ Hướng dòng chảy |
IP68 Chuyển tiếp và đảo ngược |
| Liên lạc | RS-485 (giao thức ModBus) |
Đồng hồ nước điện từ NYLD-S Tính năng thiết kế
◎ Dễ dàng lắp đặt đồng hồ: công tơ có thể được chôn dưới đất hoặc lắp đặt trong giếng.Thiết kế IP68 (NEMA6P) không bị ảnh hưởng bởi vị trí lắp đặt của đồng hồ trong đường ống và không cần bộ lọc.
◎ Tổn thất áp suất thấp: đường ống đo thẳng đảm bảo tổn thất áp suất tối thiểu, kể cả ở tốc độ dòng chảy cao nhất, giúp giảm áp suất của toàn hệ thống mạng, giúp máy bơm không bị quá áp gây vỡ đường ống. và rò rỉ.
◎ Không cần bảo trì: sử dụng thiết kế không có bộ phận chuyển động và tuổi thọ của pin có thể đạt đến năm năm.
◎ Đo hai chiều: chỉ sử dụng một đồng hồ để đo lưu lượng hai chiều.
◎ Đồng hồ kiểu thông minh: chỉ sử dụng một đồng hồ để đo rò rỉ, chức năng ghi dữ liệu và tự kiểm tra lỗi.
Đồng hồ nước điện từ NYLD-S Phân loại
Đồng hồ đo nước điện từ NYLD-S Kích thước Đang vẽ
| DN (mm) | H (mm) | L (mm) | D (mm) | K (mm) | n – d (mm) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
