Thông tin chi tiết sản phẩm:
|
| Đường kính danh nghĩa: | 15 ~ 800mm | Phạm vi tốc độ dòng chảy: | 0,5－10m / s |
|---|---|---|---|
| sự chính xác: | ± 0,5% R ， ± 1% R (dưới DN200) | Đầu ra tín hiệu: | 4-20mA |
| Độ ẩm môi trường xung quanh: | 5% ～ 95% | Lớp bảo vệ: | IP65, nó có thể được tùy chỉnh lên đến IP68 |
| Điểm nổi bật: | Đồng hồ đo lưu lượng nước 2.5Mpa Mag,Đồng hồ đo lưu lượng nước Mag Đường kính danh nghĩa,Đồng hồ đo lưu lượng cơ điện 1.6MPa |
||

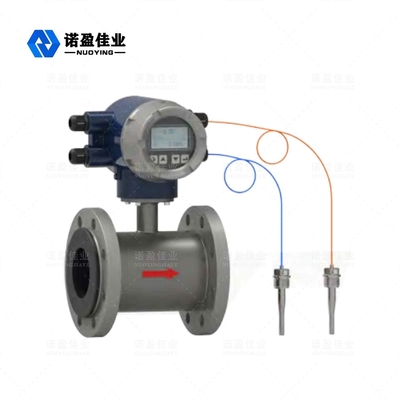

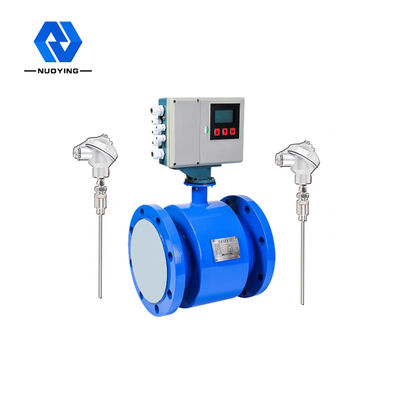

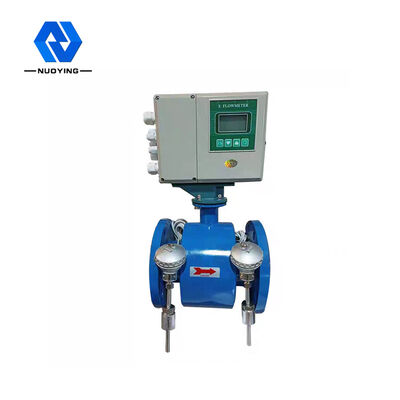

NYLL-CH Mete nhiệt điện từr
NYĐồng hồ đo nhiệt điện từ LL-CH được thiết kế cho ứng dụng đặc biệt của trạm trao đổi nhiệt và năng lượng phân tán trong tòa nhà thông minh, có thể đo trực tiếp lưu lượng và độ lạnh và nhiệt.Nó không cần bộ tổng lưu lượng bổ sung và Pt1000.Nó rất dễ cài đặt với chi phí thấp.Cảm biến lưu lượng điện từ được sử dụng như một máy đo nhiệt điện từ để phát hiện tốc độ dòng chảy của chất lỏng truyền nhiệt và có các tính năng chính xác cao, phạm vi ứng dụng rộng rãi và hiệu chuẩn trực tuyến thuận tiện và đơn giản.
NYLL-CH Mete nhiệt điện từrCác thông số kỹ thuật
|
Tiêu chuẩn Đường kính danh nghĩa Phạm vi tốc độ dòng chảy Sự chính xác Độ dẫn điện trung bình |
JB / T 9248-2015 / GB / T32224 -2015 / CJ128 -2007 15 ~ 800mm 0,5－10m / s ± 0,5% R, ± 1% R (dưới DN200) Giá trị lý thuyết ≥5uS / cm, giá trị sử dụng thực tế ≥30uS / cm. |
|||
| Áp suất định mức | Tiêu chuẩn 1.0MPa | Tùy chọn 1.6MPa | Tùy chọn 2,5MPa | 4.0MPa tùy chọn |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Nhiệt độ môi trường xung quanh |
cảm biến Loại tích hợp |
0 ℃ - + 80 ℃ 或 -25 ℃ - + 120 ℃ 或 + 70- + 250 ℃ -10 ℃ - + 55 ℃ |
||
|
Trung bình cao nhất nhiệt độ |
Loại tích hợp | + 80 ℃ | ||
|
Loại riêng biệt |
Neoprene lót (CR) | + 80 ℃ | ||
| Cao su silicone (FVMQ) | -20- + 250 ℃ | |||
|
PTFE (PFA) Lớp lót PTFE (F4) Polyfluoroethylene propylene lót (F46) |
+ 80 ℃ 或 + 120 ℃ | |||
|
Tín hiệu đầu ra Kích thước cổng cáp Điện áp nguồn Công suất tiêu thụ Chế độ giao tiếp Tín hiệu Điện tử và mặt đất Điện vật liệu Dạng điện cực Số điện cực Mặt bích kết nối Mặt bích kết nối |
4 -20mA;xung / tần số 2kHz (mặc định), SKHz (Tối đa): M20 * 1.5 (mối nối nylon chống nước tiêu chuẩn, mối nối kim loại chống cháy nổ tùy chọn) 110 / 220VAC (100-240VAC), 50Hz / 60Hz ； 24VDC ± 10% ≤20W RS -485, hỗ trợ giao thức MODBUS - RTU tiêu chuẩn, giao thức HART, GPRS Thép không gỉ 316L, Hastelloy C, Hastelloy B, titan, tantali, bạch kim Loại chèn bên trong, loại điện cực loại chèn bên ngoài cần được tùy chỉnh Tiêu chuẩn 3-4 điện cực (2 điện cực đo, 十 một điện cực nối đất), được cấu hình theo cỡ Phù hợp với tiêu chuẩn quốc gia GB9119 (có thể tùy chỉnh theo yêu cầu của người dùng) Phù hợp với tiêu chuẩn quốc gia GB9119 (có thể tùy chỉnh theo yêu cầu của người dùng) |
|||
| Vật liệu vòng nối đất | Thép không gỉ, thép không gỉ chứa molypden | |||
| DN15-DN450 | Thép không gỉ lCr18Ni9Ti (thép không gỉ Austenit thông thường SUS321) | |||
| Vật liệu nhà ở | Thép carbon tiêu chuẩn, thép không gỉ cần được tùy chỉnh | |||
| Lớp bảo vệ | Loại riêng biệt IP68, IP65 | |||
| Loại tích hợp IP65 | ||||
NYLL-CH Mete nhiệt điện từrMàn biểu diễn Thông số
| Nguồn cấp | Cảm biến nhiệt độ 220VAC / 24VDC Pt1000 |
| Chế độ giao tiếp | RS-485 Độ chính xác đo nhiệt độ ± Q1 ° C |
| Giao thức thông tin liên lạc | Modbus- RTUBACnet Nhiệt độ trung bình 2-180 ° C |
| Khoảng cách liên lạc tối đa | 400 m Khoảng chênh lệch nhiệt độ 2K-80K |
| Cấp chính xác | 2 lớp Lưu trữ dữ liệu Dữ liệu lịch sử trong 18 tháng |
| Vị trí lắp đặt | Đường ống đầu vào, đường ống trở lại là tùy chọn Nhiệt độ môi trường xung quanh -10 ° C-60 ° C |
NYLL-CH Mete nhiệt điện từr Nguyên tắc làm việc
Nước nóng (nước lạnh) được cung cấp bởi một nguồn nhiệt chảy vào một hệ thống trao đổi nhiệt (bộ tản nhiệt, hệ thống heatexchangeroracomplex bao gồm chúng) ở nhiệt độ cao hơn (thấp hơn) và nó chảy ra ở nhiệt độ thấp hơn (cao hơn). được giải phóng hoặc hấp thụ cho người sử dụng thông qua trao đổi nhiệt (Lưu ý: quá trình này bao gồm quá trình trao đổi năng lượng của hệ thống sưởi và hệ thống làm mát).
Khi nước chảy qua hệ thống trao đổi nhiệt, lượng nhiệt được giải phóng hoặc hấp thụ bởi hệ thống được tính toán và hiển thị bởi máy tính, theo tốc độ dòng chảy gτi1ven bởi dòng chảy senτ1 và nhiệt độ của nước chảy ngược được cung cấp bởi cảm biến nhiệt độ ghép đôi, và thời gian dòng nước trôi qua.
Q = ∫ q × ∆h × dτ = ∫ ρ × qv × ∆h × dτ
Q: lượng nhiệt do hệ thống tỏa ra hoặc hấp thụ, Jor kWh;Qm: khối lượng nước chảy qua nhiệt kế, kg / h;
Qv; lưu lượng thể tích của nước chảy qua đồng hồ nhiệt, m3 / h;P: khối lượng riêng của nước chảy qua nhiệt kế, kg / ms;
△ h: hiệu số entanpi của nước ở nhiệt độ đầu vào và đầu ra của hệ thống trao đổi nhiệt, J / kg;
T: thời gian, h;
NYLL-CH Mete nhiệt điện từr Tính năng thiết kế
◎Đo nhiệt lạnh: bộ chuyển đổi có chức năng đo nhiệt độ lạnh trực tiếp, được trang bị 2 chuẩn Pt1000.Nó không cần phải trang bị thêm bộ tổng lưu lượng lạnh và nhiệt để thuận tiện cho việc lắp đặt và giảm chi phí mua và lắp đặt.
Độ tin cậy cao: Sau các bài kiểm tra nghiêm ngặt như EMC, độ an toàn, nhiệt độ cao và thấp, cao hơn tiêu chuẩn quốc gia GB / T17616, GB / 2423, GB / T16499.
◎Đáp ứng nhanh: Sử dụng 32BitMCU, 24BitADC và thuật toán lọc tối ưu, đáp ứng nhanh, dữ liệu đo chính xác và ổn định, thích hợp cho việc đo lường và điều khiển khi thiết bị được khớp với nhau.
◎Điện cực nối đất: Công nghệ được cấp bằng sáng chế NONCON, tạo thành cân bằng đo lường trong phần đo và loại bỏ lỗi đo do tiếp đất kém để đảm bảo độ chính xác của phép đo trong thời gian dài.Nó không cần phải được trang bị một vòng nối đất để giảm chi phí vật liệu và lắp đặt.
◎Công nghệ IP68 riêng biệt: sử dụng công nghệ thiết kế IP68 chi tiết đặc biệt, sử dụng chất bịt kín IP68 nhập khẩu đặc biệt, cáp IP68 đặc biệt và thiết kế nhiều con dấu IP68 để ngăn chặn sự ngưng tụ của cảm biến IP68 riêng biệt.
◎Tỷ lệ tín hiệu trên nhiễu cao: cảm biến sử dụng công nghệ tỷ lệ tín hiệu trên nhiễu cao.Bộ chuyển đổi sử dụng các bộ phận có độ ồn thấp và độ chính xác cao và công nghệ thiết kế để tạo điều kiện thuận lợi cho việc đo lưu lượng tối thiểu.
◎Thiết kế công suất thấp;thiết kế mạch kích từ tối ưu, tiêu thụ điện năng giảm hơn 3 lần so với lưu lượng kế điện từ thông thường, và nó có thể tiết kiệm năng lượng trong một số lượng lớn các ứng dụng.
◎Màn hình hiển thị Trung Quốc: sử dụng màn hình LCD hiển thị Trung Quốc để dễ hiểu và dễ vận hành
◎Công nghệ cung cấp điện tối ưu: sử dụng thiết kế cung cấp điện tối ưu, công nghệ hoàn thiện và đáng tin cậy, hiệu suất chuyển đổi cao và sử dụng lâu dài đáng tin cậy.
◎Nối dây nhanh chóng: sử dụng khối thiết bị đầu cuối thương hiệu tốt nhất quốc tế, nhanh chóng, thuận tiện và đáng tin cậy, để đảm bảo đo lường lâu dài ổn định và đáng tin cậy.
◎Tín hiệu đầu ra: được kết hợp với chuẩn RS-485, (4-20) mA, tần số / xung, đáp ứng đầu ra nhanh và cổng được cung cấp các biện pháp bảo vệ như chống sét.
