Thông tin chi tiết sản phẩm:
|
| Đường kính danh nghĩa: | DN6mm〜DN3000mm | Hướng dòng chảy: | Tích cực và tiêu cực |
|---|---|---|---|
| Cấp chính xác: | pipe type: 0.5 grade 1.0 grade; loại ống: 0,5 lớp 1,0 lớp; Plug-in: 1.5 grade, 2.0 | Đầu ra giao tiếp: | Giao thức MODBUS giao tiếp Rs485, giao diện truyền thông HART |
| Đầu ra tín hiệu: | 4-20mA, | Nhiệt độ hoạt động: | -20 ~ 90 ℃ -30 ~ 180 ℃ |
| Độ ẩm môi trường xung quanh: | 5% ～ 95% | Lớp bảo vệ: | IP65, nó có thể được tùy chỉnh lên đến IP67 |
| Điểm nổi bật: | Đồng hồ đo lưu lượng điện từ dạng ống,Đồng hồ đo lưu lượng điện từ Độ tin cậy cao,Đồng hồ đo lưu lượng từ tính RS485 nước thải |
||

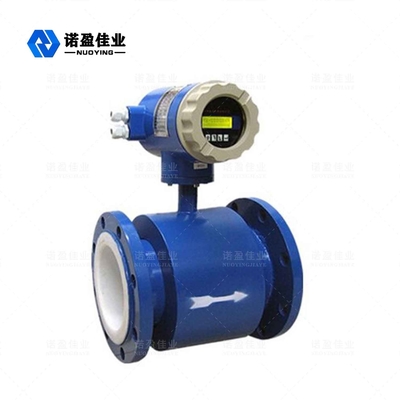

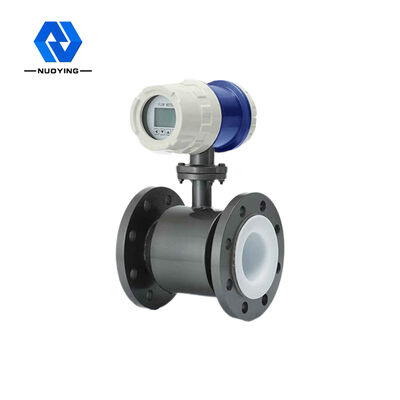

Lưu lượng kế điện từ hình ống NYLD
NYLDLưu lượng kế điện từ dạng ống là lưu lượng kế có độ chính xác cao và độ tin cậy cao, được sử dụng để đo lưu lượng thể tích của chất lỏng dẫn điện và bùn trong đường ống kín, và nó được sử dụng rộng rãi trong thép, điện, dầu khí, công nghiệp hóa chất, than đá, luyện kim, khoáng sản tài nguyên, sản xuất giấy, cấp thoát nước, thực phẩm, dược phẩm và các ngành công nghiệp khác.
Lưu lượng kế điện từ hình ống NYLD Kỹ thuật Thông số
| Nguồn cấp | AC220V 50Hz /DC24V/3.6V |
| Sự thât thoat năng lượng | <15W (Hỗ trợ tiêu thụ điện năng với cảm biến) |
| Hiển thị nút | Trong màn hình tiếng Trung và tiếng Anh, tốc độ dòng chảy tức thời, tốc độ dòng tích lũy và màn hình cảnh báo (cảnh báo mạch hở kích thích, cảnh báo kiểm soát không lưu và cảnh báo vượt quá giới hạn lưu lượng) có thể được hiển thị. chuyển đổi để cài đặt dữ liệu |
| Đăng ký | Chuyển tiếp tổng số tiền, đảo ngược tổng số tiền |
| Tín hiệu đầu ra | Hai chiều hai đường, cách ly hoàn toàn 0〜10mA / 4〜20mA |
| khả năng chịu tải: 0 ~ 10mA 时, 0 ~ l.5KQ; 4 ~ 20mA 时, 0 ~ 750. | |
|
Đầu ra dòng chuyển tiếp và ngược lại, có thể đặt trần tần số đầu ra trong phạm vi 15.000 H z. Bộ thu bán dẫn với đầu ra tần số tách quang điện có đầu ra hai chiều mạch hở. Nguồn điện bên ngoài không được lớn hơn 35V và được thu khi dẫn Dòng điện tối đa tối đa là 50mA. |
|
| Hai đầu ra cảnh báo hở mạch của bộ thu bán dẫn có cách ly quang điện. Nguồn điện bên ngoài không lớn hơn 35V và dòng điện tối đa của bộ thu là 250mA khi đầu ra cảnh báo bật. dòng, Dòng chảy quá giới hạn. | |
| Hỗ trợ độ chính xác | ± 0. 5% giá trị chỉ định, ± 0. 3% hoặc ± 0. 2% giá trị chỉ định tùy chọn |
| Thời gian tắt dần không đổi | Các biến liên tục nằm trong khoảng từ 0 đến 100 giây |
| Chế độ giao tiếp | Tùy chọn giao diện truyền thông nối tiếp RS232C hoặc RS485, giao thức truyền thông HART, với hồ sơ bảo vệ chống sét (10 năm) |
| Bảo vệ mất nguồn | Thiết kế bên trong của thiết bị không có đồng hồ sụt điện và có thể lưu trữ 16 lần sụt điện |
| Lớp bảo vệ | IP 65, nó có thể được tùy chỉnh lên đến IP67 |
| Lớp chống cháy nổ | Exia II CT5 / Exd II CT5 (có thể lựa chọn) |
Lưu lượng kế điện từ hình ống NYLD Điều hành Nguyên tắc
Nguyên tắc đo dựa trên định luật Faraday về cảm ứng điện từ, nghĩa là khi chất lỏng dẫn điện chuyển động trong từ trường thì suất điện động cảm ứng xuất hiện trong vật dẫn.E là: E = KBVD
K: Hằng số công cụ
B: Cường độ cảm ứng từ
V: Tốc độ dòng chảy trung bình trong đoạn ống
D: đường kính trong của ống
Đối với phép đo lưu lượng, chất lỏng chảy qua một từ trường vuông góc với hướng dòng chảy. Dòng chảy của chất lỏng dẫn điện tạo ra tín hiệu điện áp tỷ lệ với tốc độ dòng chảy trung bình (tức là tốc độ dòng thể tích). Tín hiệu điện áp cảm ứng được phát hiện bởi hai điện cực tiếp xúc trực tiếp với chất lỏng và được truyền tới bộ khuếch đại bằng cáp, sau đó được chuyển đổi thành tín hiệu đầu ra dòng điện đồng nhất.
Lưu lượng kế điện từ hình ống NYLD Tính năng thiết kế
◎Độ chính xác của phép đo không bị ảnh hưởng bởi những thay đổi về mật độ chất lỏng, độ nhớt, nhiệt độ, áp suất và độ dẫn điện.
◎ Đường ống đo không có bộ phận dòng chảy cản trở, không mất áp suất, yêu cầu về mặt cắt thẳng.
◎ Bộ chuyển đổi sử dụng màn hình đèn nền LCD giúp dễ dàng đọc dưới ánh sáng mặt trời trực tiếp hoặc trong phòng tối.
◎ Với các thông số được thiết lập bằng nút cảm ứng hồng ngoại, tấm che của bộ chuyển đổi cũng có thể được thiết lập một cách an toàn mà không cần mở trong môi trường khắc nghiệt.
◎ Đồng hồ đo lưu lượng là một hệ thống đo lường hai chiều với ba bộ tích phân: thuận, nghịch và tổng chênh lệch;dòng thuận và dòng ngược.
◎ Và có nhiều loại đầu ra: dòng điện, xung, giao tiếp kỹ thuật số, HART.
◎ Bộ chuyển đổi có các chức năng đầu ra cảnh báo tự chẩn đoán, đầu ra cảnh báo phát hiện không tải, đầu ra cảnh báo lưu lượng trên và dưới, điều khiển hàng loạt, v.v.
◎ Nó không chỉ có thể được sử dụng để phát hiện quy trình chung, mà còn để đo bột giấy khoáng, bột giấy và chất lỏng bột nhão.
◎ Lưu lượng kế điện từ cao áp áp dụng công nghệ lót lưới PFA, khả năng chịu áp suất cao, chịu áp suất âm, được ứng dụng đặc biệt trong các ngành công nghiệp hóa dầu, khoáng sản và các ngành công nghiệp khác.
◎ Các dụng cụ chống cháy nổ có thể được sử dụng ở những nơi chống cháy nổ tương ứng.
Lưu lượng kế điện từ hình ống NYLDĐặc trưng và Phạm vi ứng dụng
Bộ chuyển đổi thông minh màn hình hiển thị tiếng Trung và tiếng Anh loại NYLD sử dụng bộ vi xử lý nhúng 16 bit. Xử lý kỹ thuật số hoàn chỉnh, với chức năng đo lưu lượng hai chiều, lưu lượng tức thời và tính toán tích cực và tích cực ngược và chênh lệch, được sử dụng để đo lưu lượng thể tích của phương tiện dẫn điện như nước sạch, nước thải, dung dịch axit, kiềm, muối hoặc chất lỏng hai pha lỏng - rắn.
Lưu lượng kế điện từ hình ống NYLD Lựa chọn
