Lưu lượng kế điện từ loại thông minh NYLD, Dải tốc độ dòng chảy: 0,1－10m / S, 4-20mA ,, IP68

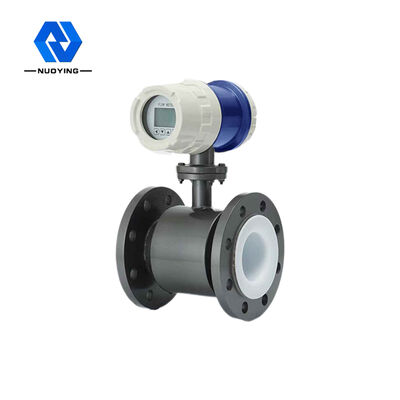

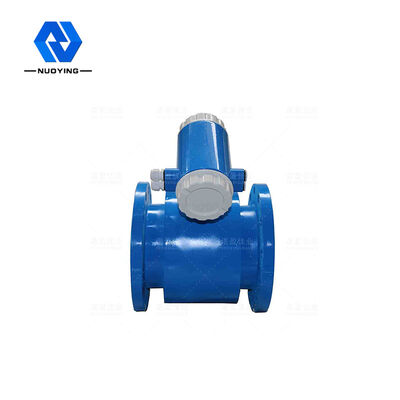

Lưu lượng kế điện từ thông minh NYLD
Lưu lượng kế điện từ loại thông minh NYLD bao gồm một cảm biến và một bộ chuyển đổi.Nó dựa trên định luật cảm ứng điện từ Faraday, được sử dụng để đo lưu lượng thể tích của chất lỏng dẫn điện có độ dẫn điện lớn hơn 5μs / cm.Nó là một máy đo cảm ứng để đo lưu lượng thể tích của môi trường dẫn điện.Ngoài việc đo lưu lượng thể tíchcủa chất lỏng dẫn điện nói chung, nó cũng có thể được sử dụng để đo lưu lượng thể tích của chất lỏng ăn mòn mạnh như axit và kiềm mạnh và chất lỏng huyền phù hai pha rắn - lỏng đồng nhất như bùn, bột giấy và bột giấy.Nó được sử dụng tuyệt vời để đo lưu lượng dầu mỏ, hóa chất, luyện kim, dệt may, sản xuất giấy, bảo vệ môi trường, thực phẩm và các lĩnh vực công nghiệp khác và quản lý thành phố, xây dựng công trình thủy lợi, sông ngòi và các lĩnh vực khác.
Lưu lượng kế điện từ thông minh NYLD Kỹ thuật Thông số
Điện từ cảm biến đặc điểm kỹ thuật chung
|
Tiêu chuẩn danh nghĩa đường kính (mm) (Các thông số kỹ thuật đặc biệt có thể được tùy chỉnh) |
JB / T 9248-2015 loại ống lót PTFE: DN10 ~ DN600;mực lót cao su loại ống: DN40 ~ DN2200 Loại trình cắm: DN150 ~ DN3000 |
| Hướng dòng chảy | Tích cực và tiêu cực |
| Tỷ lệ phạm vi | 20: 1 |
| Lỗi lặp lại | ± 0,1% giá trị đo được |
| Cấp chính xác |
loại ống: 0,5 cấp, 1,0 cấp; Plug-in: 1.5 cấp, 2.0 cấp |
| Nhiệt độ trung bình đo được |
Lớp lót cao su bình thường: -20 ~ + 60 ° C Lớp lót cao su nhiệt độ cao: -20 ~ + 90 ° C Lớp lót PTFE: -30 ~ + 100 ° C Lớp lót tetrafluoro nhiệt độ cao: -20 ~ + 180 ° C |
|
Áp suất vận hành định mức (áp suất cao có thể được tùy chỉnh)
|
DN10 － DN150: ≤1,6MPa DN200 － DN350: ≤1.0MPa DN400 － DN1000: ≤0,6MPa DN450 － DN2200: ≤0,25MPa |
| Phạm vi tốc độ dòng chảy | 0,1－10m / s |
| Phạm vi dẫn điện | Độ dẫn của chất lỏng đo được là ≥5μs / cm |
| Đầu ra tín hiệu | 4-20mA (điện trở tải 0 ~ 750Ώ), xung / tần số, mức điều khiển |
| Đầu ra giao tiếp |
Giao thức MODBUS giao tiếp Rs485, giao diện truyền thông HART
|
| Nguồn cấp | 220VAC hoặc 24VDC |
|
Yêu cầu thẳng chiều dài đường ống |
Upstream ≥5DN hạ lưu ≥2DN |
| Chế độ kết nối | Lưu lượng kế và đường ống sử dụng kết nối mặt bích và mặt bích đáp ứng tiêu chuẩn quốc gia: GB / T9115.1-200 |
| Lớp chống cháy nổ | ExdllСT6 |
| Lớp bảo vệ | Ip65, nó có thể được tùy chỉnh lên đến IP68 |
| Nhiệt độ môi trường | －25 ～ ＋ 60 ℃ |
| Độ ẩm môi trường xung quanh | 5% ～ 95% |
| Tổng điện năng tiêu thụ | Dưới 20W |
Lưu lượng kế điện từ thông minh NYLD Điều hành Nguyên tắc
Theo nguyên lý của cảm ứng điện từ, một cặp điện cực phát hiện được gắn trên thành ống vuông góc với trục của ống đo và đường sức từ. Khi chất lỏng dẫn điện chuyển động dọc theo trục của ống đo, chất lỏng dẫn điện sẽ cắt Đường sức từ để tạo ra điện thế cảm ứng. Điện thế cảm ứng được phát hiện bởi hai điện cực phát hiện và giá trị tỷ lệ với tốc độ dòng chảy. Giá trị là:
E = KBVD Trong đó: E- điện thế cảm ứng;
K-hệ số liên quan đến sự phân bố từ trường và chiều dài trục;
B-cường độ cảm ứng từ;
V-tốc độ dòng chảy trung bình của chất lỏng dẫn điện;
D-khoảng cách điện cực;(đo đường kính trong của ống)
Cảm biến truyền điện thế cảm ứng Dễ dàng là tín hiệu dòng chảy đến bộ chuyển đổi.Sau một loạt xử lý kỹ thuật số như khuếch đại và lọc chuyển đổi, tốc độ dòng tức thời và tốc độ dòng tích lũy được hiển thị bằng tinh thể lỏng ma trận điểm có đèn nền. Đầu ra -20mA, đầu ra cảnh báo và đầu ra tần số, và có giao diện truyền thông RS-485 và hỗ trợ HARTand MODBUS
các giao thức.
Lưu lượng kế điện từ thông minh NYLD Tính năng thiết kế
■Xử lý kỹ thuật số hoàn toàn, khả năng chống nhiễu mạnh mẽ, đo lường đáng tin cậy, độ chính xác cao, phạm vi đo lưu lượng có thể đạt 150: 1;
■ Nguồn điện chuyển mạch EMI cực thấp, dải điện áp lớn của nguồn điện phù hợp, hiệu suất goodanti-EMI;
■ Sử dụng bộ vi xử lý 16 bitbedded, với tốc độ hoạt động nhanh, độ chính xác cao và kích thích sóng hình chữ nhật tần số thấp có thể lập trình, cải thiện độ ổn định của phép đo lưu lượng và tiêu thụ điện năng thấp;
■ Sử dụng các bộ phận SMD và công nghệ gắn kết bề mặt (SMT), độ tin cậy của mạch cao;
■ Không có bộ phận chuyển động trong đường ống, không có bộ phận chặn dòng chảy, và hầu như không có tổn thất áp suất bổ sung trong phép đo;
■ Nó có thể sửa đổi phạm vi trực tuyến trên trang web theo nhu cầu thực tế của người dùng;
■ Kết quả đo không phụ thuộc vào các thông số vật lý như phân bố vận tốc dòng chảy, áp suất chất lỏng, nhiệt độ, tỷ trọng, độ nhớt;
■ Màn hình LCD có đèn nền độ nét cao, điều hành menu đầy đủ của Trung Quốc, dễ sử dụng, dễ vận hành, dễ học và dễ hiểu;
■ Đầu ra tín hiệu giao tiếp kỹ thuật số như RS485, RS232, Hartand Modbus (tùy chọn);
■ Với chức năng tự kiểm tra và tự chẩn đoán;
■ Với chức năng ghi tổng theo giờ, ghi tổng lưu lượng theo giờ, thích hợp để đo chia sẻ thời gian (tùy chọn);
■ Có ba Bộ tích hợp, có thể hiển thị số tiền tích lũy thuận, số tiền tích lũy ngược và số tiền tính toán chênh lệch tương ứng..Có một đồng hồ ngắt nguồn bên trong, có thể ghi lại 16 lần tắt nguồn.(không bắt buộc);
■ Với bộ điều khiển cầm tay hồng ngoại, tốc độ truyền thông 115KHZ, nó có thể vận hành tất cả các chức năng của bộ chuyển đổi từ xa mà không cần tiếp xúc (tùy chọn).
Lưu lượng kế điện từ thông minh NYLDThành phần và Kết cấu

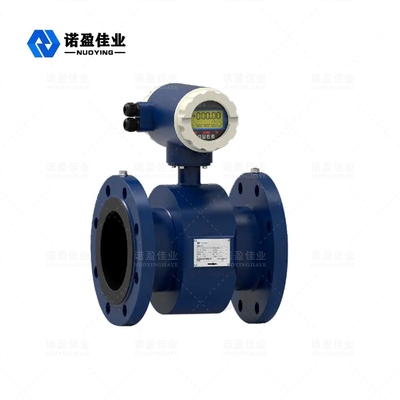

Lưu lượng kế điện từ bao gồm các thành phần sau:
Lưu lượng kế điện từ chủ yếu bao gồm một cảm biến và một bộ chuyển đổi.Cảm biến bao gồm một mặt bích, một lớp lót, một điện cực, một ống đo, một cuộn dây kích từ, một vỏ cảm biến, v.v.;bộ chuyển đổi bao gồm
1. Bộ chuyển đổi: cung cấp dòng điện kích từ ổn định cho cảm biến, đồng thời chuyển suất điện động cảm ứng thu được của cảm biến thành tín hiệu điện tiêu chuẩn, hiển thị dòng thời gian thực và các thông số để hiển thị, điều khiển và điều chỉnh dòng .
2. Lớp lót: một lớp hoàn chỉnh bằng vật liệu cách điện chống ăn mòn ở bên trong ống đo và trên bề mặt làm kín mặt bích.
3. Điện cực: một cặp điện cực gắn trên thành ống đo để phát hiện tín hiệu dòng chảy, và 1-2 điện cực nối đất khác gắn để tiếp đất và chống nhiễu cho phép đo tín hiệu dòng chảy.

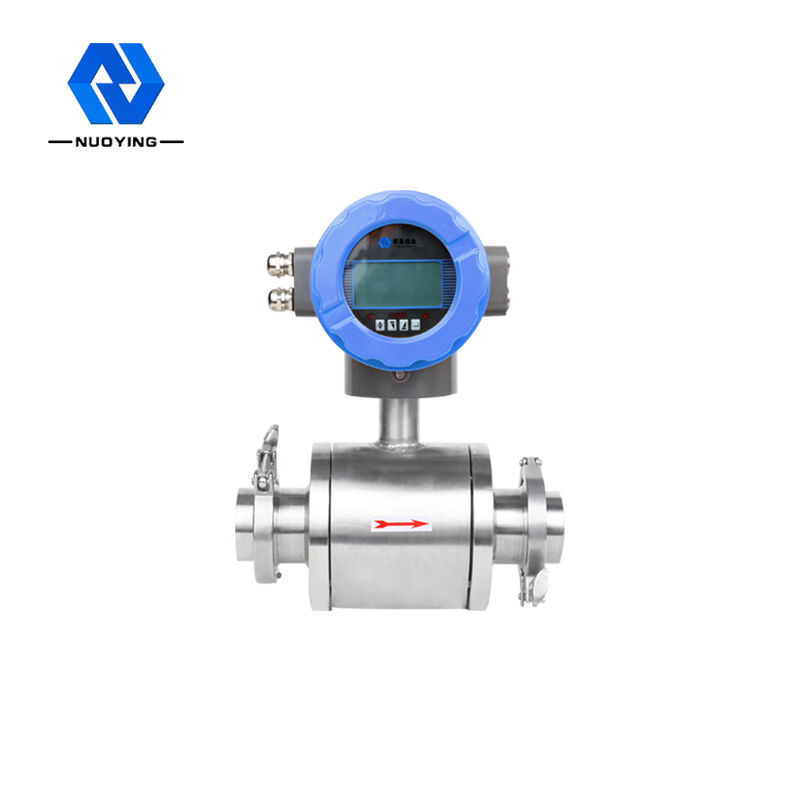

Phân loại thiết bị đo lưu lượng kế điện từ thông minh NYLD
1. Theo cấu tạo của thiết bị, lưu lượng kế xoáy có thể được chia thành ba loại, đó là:
① Không có bộ phận điện trở trong đường ống đo, không mất áp suất.
② Với cấu tạo đơn giản, ống đo lưu lượng kế điện từ có thể sử dụng các lớp lót khác nhau tùy theo
trình độ khác nhau, và độ tin cậy cao.

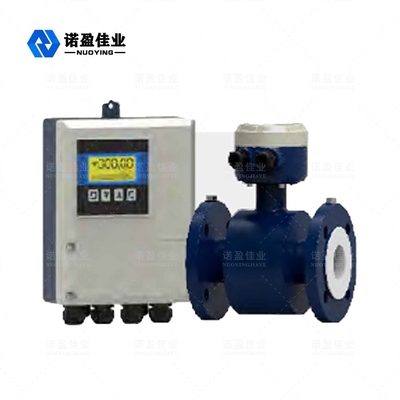

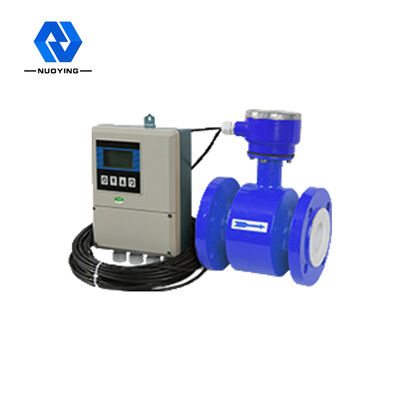

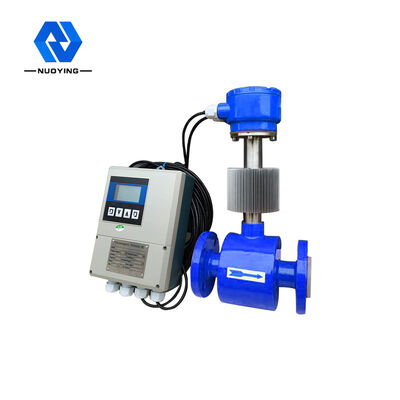

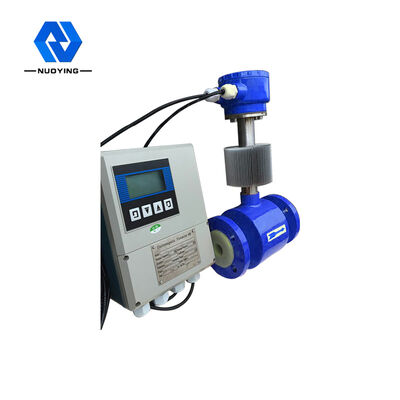

■ Lưu lượng kế điện từ loại riêng biệt
Bộ chuyển đổi và phần thân chính được lắp đặt riêng biệt, thuận tiện cho việc lắp đặt tập trung và dễ đọc dữ liệu.

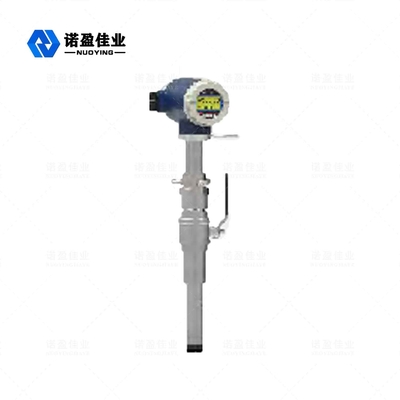

■ Cắm vào thể loại điện từ lưu lượng kế
Nó được áp dụng rộng rãi để đo lưu lượng của môi trường chất lỏng dẫn điện cỡ lớn trong các ngành công nghiệp khác nhau.
①Dải đường kính danh nghĩa rộng rãi, phù hợp với tất cả các ống có cỡ ống từ DN150 ~ DN3000.
②Cảm biến sử dụng chế độ kích thích mới, tiêu thụ điện năng thấp, điểm 0 ổn định và độ chính xác cao.Phạm vi dòng chảy có thể đạt 1500: 1
Lưu lượng kế điện từ thông minh NYLD Lựa chọn
| Người mẫu | Sự miêu tả | ||||||
| NYLD— □ □ | - □ | □ | □ □ | □ | □ | - □ | Lưu lượng kế điện từ loại ống đầy đủ |
| NYLD— | Lưu lượng kế điện từ loại plug-in | ||||||
| Đường dẫn | 10-2200mm | ||||||
| sự phối hợp |
S L |
Loại tích hợp Loại riêng biệt |
|||||
|
Vật liệu điện cực |
M T D H P n |
Thép không gỉ Ti (titan) Ta (tantali) Hastelloy Pt bạch kim Ni niken |
|||||
| Chế độ đầu ra |
0 1 2 |
Không có đầu ra 4-20mA / 1-5KHz 4-20mA |
|||||
| Vật liệu lót |
X F P J |
Cao su, tẩy PTFE Polyetylen Cao su polyurethane |
|||||
| Hiển thị địa phương |
0 1 |
Không có màn hình cục bộ Hiển thị địa phương |
|||||
| Chế độ giao tiếp |
0 1 2 3 |
Không có giao tiếp Giao tiếp Rs485 (giao thức MODBUS) Giao tiếp HART Giao tiếp không dây GPRS |
|||||
| Vòng nối đất |
0 1 2 |
Không có vòng nối đất Có vòng nối đất Điện cực nối đất |
|||||
| Dòng chảy giới hạn trên | (n) | Lưu lượng giới hạn trên (phạm vi) m3 / h |
