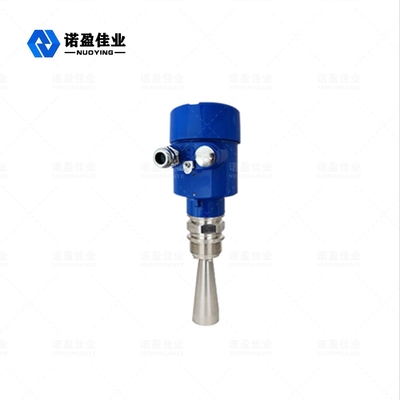

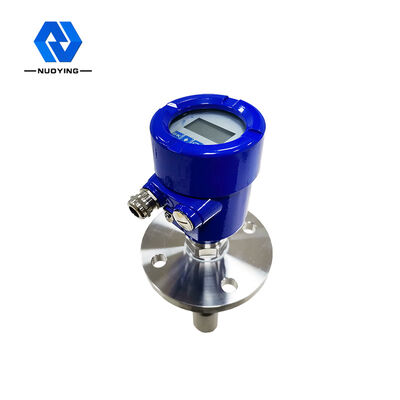

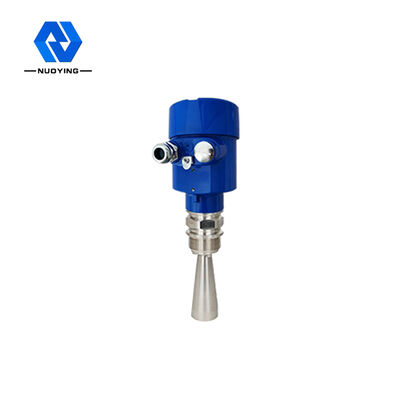

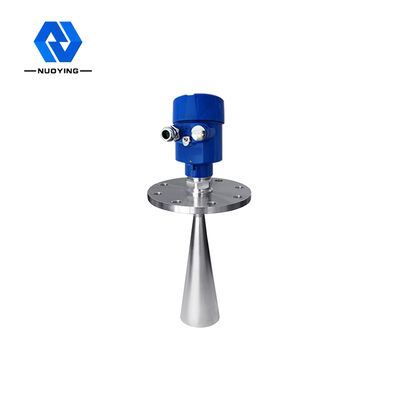

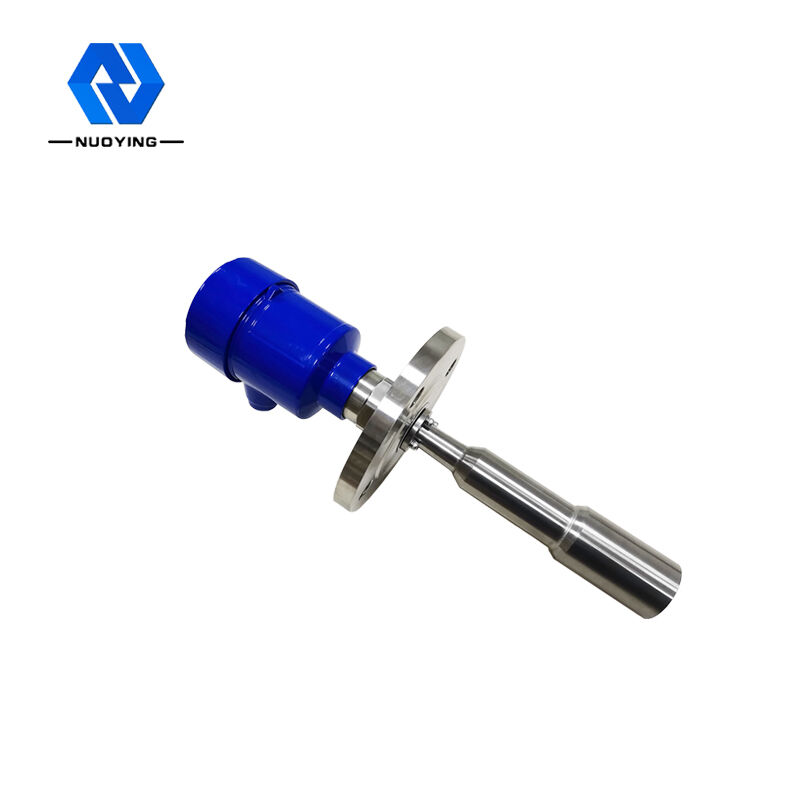

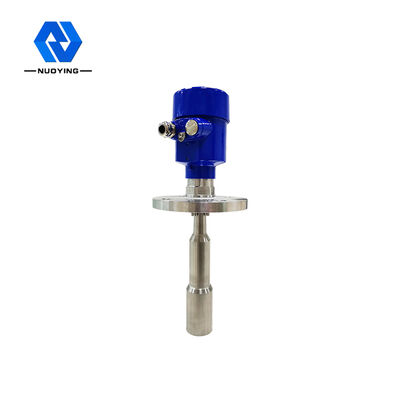

Máy phát mức radar NYRD-806 26GHz
Máy phát mức radar Giới thiệu sản phẩm
Cảm biến dòng máy phát mức radar NYR D80X là thiết bị đo mức radar tần số cao 26Hz với khoảng cách đo tối đa 80 mét. Ăng-ten được tối ưu hóa hơn nữa và bộ vi xử lý tốc độ cao mới có thể thực hiện xử lý phân tích tín hiệu với tốc độ cao hơn, do đó thiết bị có thể được sử dụng cho một số điều kiện đo phức tạp như nồi phản ứng, kho chứa rắn.
Máy phát mức radar Thông số kỹ thuật
| Mô hình | NYRD-806 |
| Ứng dụng | Chất lỏng có nhiệt độ, áp suất và ăn mòn nhẹ |
| Phạm vi đo | 30m |
| Chất liệu ăng-ten | 316L |
| Độ chính xác | ±3mm |
| Nhiệt độ môi chất | 40C—250℃ |
| Áp suất quy trình | 0.1 〜4.OMPa |
| Nguồn cấp | 24VDC (hai dây, bốn dây) |
| Kết nối quy trình | Hỗ trợ, Mặt bích |
| Cấp bảo vệ | IP67 |
| Dải tần số | 26GHz |
| Cấp chống cháy nổ | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| Đầu ra tín hiệu | 4... 20mA/HART (hai / bốn) RS485/Modbus... |
| Số nhà máy | Nhiệt độ quy trình |
| NYRD | 1 -40 〜+100°C |
| Mô hình sản phẩm | 2 -40 〜+130°C |
| Phạm vi 805 10m | 3 -40 〜+250°C |
| Phạm vi 806 30m | 4 -40 〜+400°C |
| Phạm vi 807 20m | Y Loại tùy chỉnh đặc biệt |
| Phạm vi 808 70m | Áp suất quy trình |
| Phạm vi 809 35m | 1 -0.1 〜+0.3MPa |
| Phạm vi 810 80m | 2 -0.1 〜+2.0MPa |
| Phạm vi -86 20m | 3 -0.1~+4.0MPa |
| Phạm vi -87 35m | Y Loại tùy chỉnh đặc biệt |
| Phạm vi -SL 30m, 80m | Đệm kín |
| Phạm vi -PB 40m | Y Viton |
| Phạm vi -SD 40m | K Kalrez |
| Phạm vi -TJ 40m | Y Loại tùy chỉnh đặc biệt |
| Ăng-ten/Kích thước/Chất liệu | Chất liệu vỏ/Bảo vệ |
| A Ăng-ten pin / kèn kín / PTFE | A Nhôm/IP67 |
| B Ăng-ten kèn / 46mm / 316L | D Nhôm (Buồng đôi) /IP67 S SS 304/IP68 |
| C Ăng-ten kèn / 76mm / 316L | Y Loại tùy chỉnh đặc biệt |
| D Ăng-ten kèn / 96mm / 316L | Cấp chống cháy nổ |
| E Ăng-ten kèn 121mm/316L | P Tiêu chuẩn |
| F Ăng-ten nghiêng / 242mm 316L | L Exia IICT6 |
| P Ăng-ten phẳng / PTFE | G Exd[ia] IICT6 |
| S Ăng-ten giọt / PTFE | Y Loại tùy chỉnh đặc biệt |
| R Ăng-ten que / kèn kín / PFA | Giao diện điện |
| Y Loại tùy chỉnh đặc biệt | M M20X1. 5 |
| Điều khiển quy trình | N 1/2〃NPT |
| A Kết nối ren: G1%A | Y Loại tùy chỉnh đặc biệt |
| B Kết nối mặt bích: DN50 | Hiển thị |
| C Kết nối mặt bích: DN80 | A Dải |
| D Kết nối mặt bích: DN100 | X Không có |
| E Kết nối mặt bích: DN 150 | Phạm vi (Đơn vị: cm) |
| F Kết nối mặt bích phổ thông | x |
| G Lắp đặt kẹp | |
| H Lắp đặt giá đỡ | |
| Y Loại tùy chỉnh đặc biệt | |
| Đầu ra/Nguồn cấp | |
| 2 4~20mA/24VDC hai dây | |
| 3 4~20mA/24VDC/Hart hai dây | |
| 4 4〜20mA/220VAC/Hart bốn dây | |
| 5 RS485/Modbus |
Lưu ý: tùy chỉnh theo yêu cầu
Máy phát mức radar Nguyên lý hoạt động
Ăng-ten radar phát ra một xung vi sóng hẹp và truyền nó xuống qua ăng-ten. Sau khi xung chạm vào bề mặt của môi chất được đo, nó sẽ phản xạ trở lại và được hệ thống ăng-ten thu nhận lại, truyền tín hiệu đến bộ phận mạch điện tử tự động chuyển đổi thành tín hiệu vị trí đối tượng (vì tốc độ truyền xung cực nhanh, Thời gian sóng điện từ đến mục tiêu và phản xạ trở lại bộ thu gần như tức thời.) Mặt phẳng đo: Đáy ren hoặc nắp mặt bích
Lưu ý: Sử dụng thời gian đo radar để đảm bảo mức cao nhất không thể lọt vào vùng mù đo (vùng D trong hình)
Máy phát mức radar Đặc điểm thiết kế
