Thông tin chi tiết sản phẩm:
|
Dải đo: | 0 ~ 6m | Vật chất: | 304,316L (tùy chọn) |
---|---|---|---|
Kết nối quá trình: | Cài đặt mặt bích (tùy chọn) | Lớp bảo vệ: | Dụng cụ hiển thị IP67, IP67 |
Nhiệt độ hoạt động: | -40 ~ 130 ℃ -50 ~ 350 ℃ | Áp suất quy trình: | Áp suất khí quyển, 0-16MPa |
Lớp chống cháy nổ: | Exia IICT6 (tùy chọn) | Tỷ lệ khác biệt hóa: | ± lmm |
Điểm nổi bật: | Máy phát mức từ tính dạng tấm,Máy phát mức từ tính 6m,Bộ chỉ báo mức phao từ tính 220VAC 1A |

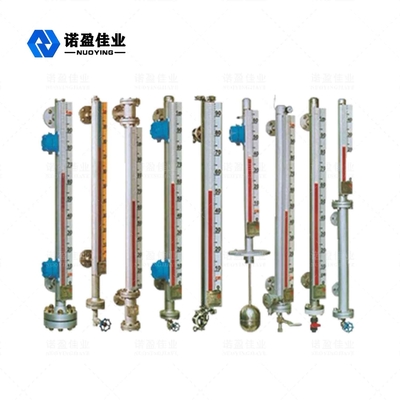

Máy đo mức tấm từ tính
Tấm từ tínhMức độ MétĐiều hành Nguyên tắc
Máy đo mức dạng tấm từ tính có thể được sử dụng để phát hiện mức chất lỏng trung bình của tất cả các loại tháp, bể chứa, thùng chứa hình cầu và nồi hơi, v.v.Máy đo mức tấm lật từ tính có thể được sử dụng để làm kín cao, chống rò rỉ và nhiệt độ cao, áp suất cao và chống ăn mòn.
Từ kế có một khoang (gọi là ống đo hoặc ống thân) chứa một quả cầu nổi và khoang này được nối với hộp chứa bằng mặt bích hoặc kết nối thích hợp khác.Theo nguyên tắc của các đầu nối, với sự thay đổi của mực chất lỏng trong bình chứa, mực chất lỏng trong khoang giống với mực chất lỏng trong bình chứa, do đó, quả cầu nổi trong khoang được chuyển động lên và xuống, và lên xuống cùng với sự lên xuống của mực chất lỏng trong bình chứa.Tại thời điểm này, chúng tôi không thể nhìn thấy mức chất lỏng, vì vậy chúng tôi có một màn hình lật cột từ ở bên ngoài của khoang.

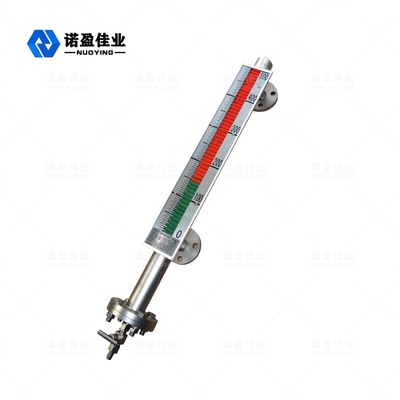

Thép từ trường vĩnh cửu được lắp đặt tại phần tiếp giáp giữa chất lỏng chìm quả cầu nổi và phần nổi, và khi mực chất lỏng trong bình chứa được đo lên xuống, phao từ trong thân ống đo mực chất lỏng cũng vậy.Thép từ tính vĩnh cửu trong phao được truyền đến cột từ chỉ thị bằng khớp nối từ tính, dẫn động các con lăn màu đỏ và trắng lật 180 °.Khi mực chất lỏng tăng lên, cột lật chuyển từ màu trắng sang màu đỏ, và khi mực chất lỏng giảm xuống, cột lật chuyển từ màu đỏ sang màu trắng.Đường giao nhau màu đỏ và trắng của bộ chỉ thị là chiều cao thực của mực chất lỏng bên trong bình chứa, do đó nhận ra chỉ báo rõ ràng về mức chất lỏng.
Tấm từ tínhMức độMétThông số kỹ thuật
Phạm vi đo lường | 0〜6m |
Đo độ chính xác | ± 3mm |
Mật độ trung bình | 0,425g / cm3 |
Mật độ chênh lệch | 0,1 g / cm3 |
Độ nhớt trung bình | W 0,4Pa.S |
Kiểm soát đầu ra | 220VAC, 1A |

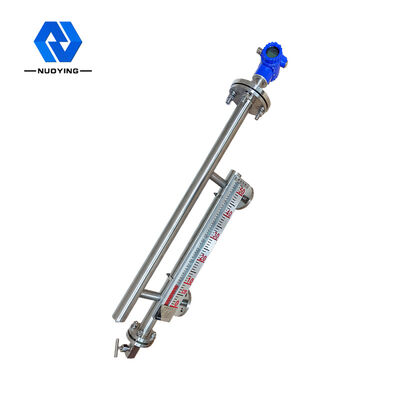

Đầu ra truyền | 4 ~ 20mA (nguồn điện 24VDC) |
Nhiệt độ quy trình | -50 ~ 350 ° C |
Quy trình áp lực | 0 ~ 16MPa |
Tỷ lệ khác biệt hóa | ± lmm |
Kết nối quá trình | Cài đặt mặt bích (tùy chọn) |
Lớp bảo vệ | IP67 |
Lớp chống cháy nổ: | Exia IICT6 (tùy chọn) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Tấm từ tính Mức độ MétTính năng thiết kế
◎ Cấu trúc đơn giản, chắc chắn và đáng tin cậy, hoạt động ổn định
◎ Thang hiển thị cảnh rõ ràng, bắt mắt, dễ đọc.
◎ Các mức chất lỏng có thể được đo lường và chỉ ra là ăn mòn, dễ cháy, độc hại, nhiệt độ cao, kích động và ô nhiễm
◎ Nhiều hình thức cài đặt, nhiều hình thức kết nối có thể được lựa chọn
◎ Phạm vi áp suất thiết kế từ chân không hoàn toàn đến 10 MPA.
◎ Dải nhiệt độ thiết kế-160 〜450 ° C.
◎ Thiết kế chuyên nghiệp cho áp suất và nhiệt độ đặc biệt.
Tấm từ tínhMức độYêu cầu cài đặt đồng hồ
Tấm từ tínhMức độTrường ứng dụng đồng hồ

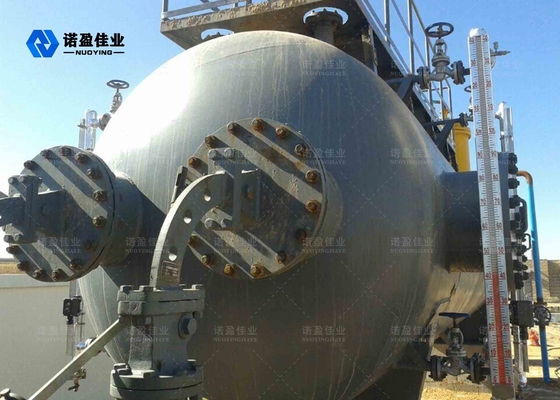

Đồng hồ đo mức dạng tấm từ tính thích hợp để hiển thị mức chất lỏng trên các thùng chứa hóa chất, xăng dầu và các thiết bị công nghiệp khác.Đồng hồ đo mức chất lỏng dạng tấm lật từ tính có thể được thêm vào để lắp đặt đồng hồ đo mức chất lỏng, mức chất lỏng có thể được mở và tắt để truyền tín hiệu từ xa, bóng phao thông qua thiết kế thủ công đặc biệt như nhiệt độ cao, áp suất cao, mật độ thấp và sự lựa chọn của các vật liệu khác nhau như titan, 316L PTFE, v.v. Để đảm bảo rằng sản phẩm phù hợp với bất kỳ mức độ yêu cầu đo lường hiện trường nào.Hiện nay, từ kế đã được sử dụng rộng rãi trong các ngành công nghiệp dầu mỏ, hóa chất, luyện kim, điện, thực phẩm, dược phẩm, sản xuất giấy và các ngành công nghiệp đo lường và kiểm soát mức chất lỏng khác.
