Máy đo lưu lượng khối lượng Coriolis hoạt động như thế nào?   Máy đo lưu lượng khối lượng Coriolis dựa trên nguyên tắc Coriolis. nó làm cho ống lưu lượng mà qua đó các lưu lượng môi trường rung. cảm biến phát hiện và phân tích các thay đổi trong tần số,Sự khác biệt pha và kích thước của ống dòng chảy, đo trực tiếp khối lượng của môi trường hiện đang chảy qua ống dòng chảy và tính mật độ từ tần số rung.Nó cũng có thể đo nhiều biến quá trình của đường ống, chẳng hạn như lưu lượng khối lượng, lưu lượng khối lượng, mật độ và nhiệt độ.   Máy đo lưu lượng Coriolis so với Máy đo lưu lượng nhiệt   Máy đo lưu lượng Coriolis đo lưu lượng khối trực tiếp. Việc đo lưu lượng khối trực tiếp làm giảm sự không chính xác do tính chất của chất lỏng. Máy đo lưu lượng nhiệt đo lưu lượng khối gián tiếp.Vì cách họ đo lường, có những khác biệt cơ bản giữa hai thiết bị, và do đó các ứng dụng khác nhau mà mỗi thiết bị phù hợp.   Máy đo lưu lượng khối lượng nhiệt sử dụng công suất nhiệt của chất lỏng để đo lưu lượng khối lượng. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) The power applied or the temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateMáy đo lưu lượng khối lượng nhiệt chủ yếu được sử dụng cho khí.   Bởi vì nguyên tắc Coriolis đo lường trực tiếp dòng chảy khối lượng, máy đo dòng chảy Coriolis có thể được sử dụng cho cả khí và chất lỏng.   Ứng dụng   Máy đo lưu lượng khối lượng Coriolis có thể được sử dụng để đo lưu lượng khối lượng của hỗn hợp khí hoặc chất lỏng thay đổi hoặc không rõ hoặc để đo khí siêu phê phán.Nó không chỉ đo trực tiếp tốc độ dòng chảy khối lượng mà không bị ảnh hưởng bởi các tính chất vật lý của chất lỏng, nhưng cũng có độ chính xác cao và khả năng lặp lại tốt.

Máy đo lưu lượng xoay là một trong những sản phẩm đo lưu lượng chính trên thế giới, được sử dụng rộng rãi trong dầu mỏ, hóa chất, kim loại và các lĩnh vực công nghiệp khác và xây dựng đô thị,Các dự án bảo vệ môi trường. Dòng chảy của hầu hết các chất lỏng, khí và hơi được đo, kiểm tra và kiểm soát.Các sản phẩm có các chức năng khác nhau sau:l. Máy truyền dòng chảy xoay hai dây: đầu ra tín hiệu dòng 4-20mA, trong khi hiển thị ngay tại chỗ dòng chảy tức thời, tích lũy, tần số tín hiệu và giá trị dòng đầu ra.Nó có chức năng cắt dòng chảy nhỏ và cố định can thiệp 2. loại thân tàu: phù hợp với nhiệt độ cao, độ cao cao và các trường hợp lắp đặt khắc nghiệt khác.3. loại lặn: phù hợp để dễ dàng chìm trong môi trường.     Yêu cầu lắp đặt Yêu cầu cơ bản cho việc lắp đặt1, Máy đo lưu lượng có thể được lắp đặt trong nhà hoặc ngoài trời ở nhiệt độ môi trường -30°-+55°C 2Khi nhiệt độ của môi trường đo là cao hơn 150 ° C, đầu máy đo có thể được lắp đặt theo chiều ngang hoặc theo chiều dọc xuống (xem hình 1),dưới lòng đất và môi trường xấu khác) (xem hình 2), khoảng cách mở rộng tối đa là 110 mét3Khi môi trường đo là chất lỏng và máy đo lưu lượng được lắp đặt trong một đường ống thẳng đứng hoặc nghiêng, hướng dẫn chất lỏng nên từ dưới lên (xem hình 3). 4Để dễ dàng gỡ lỗi, tháo dỡ và bảo trì tại chỗ của máy đo lưu lượng, không gian rảnh trên đầu máy đo là ít nhất 0,5 mét (xem hình 4).góc cài đặt nên được điều chỉnh trong quá trình cài đặt.5, Tiền nguồn của máy đo lưu lượng nên cố gắng tránh lắp đặt van điều chỉnh và van bán mở,có thể được lắp đặt sau $D dọc theo dòng của bộ đo lưu lượng theo các yêu cầu của quy trình (xem hình 5).   6. Khoảng cách truyền tín hiệu: Khoảng cách truyền tín hiệu đầu ra hiện tại tối đa là 800 mét. 7Nếu máy đo lưu lượng quá trình được lắp đặt trong một đường ống có rung động lớn, cần phải lắp đặt một đường ống kết nối mềm hoặc cố định đường ống (xem hình 6). 8Khi đo khí hoặc hơi nước, máy đo lưu lượng quá trình nên được lắp đặt ở phần cao của đường ống để tránh ngưng tụ ở phần thấp.bẫy nên được lắp đặt: Khi đo chất lỏng, máy đo lưu lượng nên được lắp đặt ở một vị trí thấp trong đường ống để đảm bảo đo toàn bộ đường ống.9.Để dành đủ phần ống thẳng phía trước và phía sau. Đối với kích thước dành riêng của các phần ống thẳng (xem hình 7). Dđộ số danh nghĩa của thiết bị, đơn vị mm

Thiết bị ống dẫn áp suất khác biệt 1) Khi cơ thể dòng chảy được đo là một chất lỏng sạch, sơ đồ lắp đặt đường ống của nó (như ở trên) (2) Khi cơ thể dòng chảy được đo là chất lỏng ăn mòn, sơ đồ lắp đặt đường ống của nó (3) Khi cơ thể dòng chảy đo là một khí sạch, sơ đồ lắp đặt đường ống của nó(4) Khi cơ thể dòng chảy đo là một khí khô ăn mòn, sơ đồ lắp đặt đường ống của nó (5) Khi cơ thể dòng chảy được đo là hơi nước, sơ đồ lắp đặt đường ống của nó (6) Khi cơ thể dòng chảy đo là một khí sạch, sơ đồ lắp đặt đường ống của nó     Kết thúc

Khi chất lỏng được lấp đầy bằng ống chảy qua các bộ phận throttling (cổng, vòi phun, vv) trong ống, chất lỏng sẽ hình thành một sự co thắt địa phương tại các bộ phận throttling,để tốc độ dòng chảy tăng và áp suất tĩnh giảm, để giảm áp suất hoặc chênh lệch áp suất được tạo ra trước và sau khi các bộ phận thắt, lượng chảy của lưu lượng trung bình càng lớn,càng lớn sự khác biệt áp suất được tạo ra trước và sau khi các bộ phận thắtDo đó, tốc độ lưu lượng chất lỏng có thể được đo bằng cách đo áp suất khác biệt. Yêu cầu cơ bản về lắp đặt:(1) Thiết bị thắt ga nên được kiểm tra trước khi lắp đặt liệu số lượng và kích thước của thiết bị thắt ga đáp ứng các yêu cầu của vị trí lắp đặt đường ống.(2) Hệ thống đường ống mới được lắp đặt phải được lắp đặt sau khi rửa đường ống.(3) Khi lắp đặt thiết bị ủi, hãy chú ý đến hướng, và bộ phận có số "mười" nên được lắp đặt theo hướng ngược dòng.(4) Khi thiết bị throttling được lắp đặt trong đường ống, nó nên đảm bảo độ thẳng đứng và đồng tâm của trục đường ống.và sự khác biệt đồng tâm không vượt quá 0.0025D/0.1+2.3B4.(5) Các vỏ kín khác nhau được sử dụng trong quá trình lắp đặt không được nhô ra thành bên trong của đường ống.(6) Bảng lỗ phải được lắp đặt ở một tỷ lệ mật độ, không cho phép rò rỉ, và thử nghiệm áp suất nên được thực hiện sau khi lắp đặt.(7) ống dẫn áp suất nên được lắp đặt theo chiều dọc hoặc nghiêng và độ nghiêng của nó không nên thấp hơn 1:12Đối với chất lỏng có độ nhớt cao hơn, độ nghiêng cũng nên tăng lên, và khi khoảng cách truyền tín hiệu áp suất lớn hơn 3 mét,ống dẫn áp suất nên nghiêng trong các phần, và một bộ sưu tập khí và một người định cư nên được lắp đặt tại mỗi điểm cao nhất và thấp nhất tương ứng(8) Để tránh biến dạng truyền tín hiệu áp suất khác nhau, ống áp suất dương và âm nên được đặt gần nhau nhất có thể,và các biện pháp chống đông lạnh cũng nên được thực hiện ở các khu vực lạnh.(9) Trong quá trình lắp đặt, cũng nên chú ý đến vị trí của lỗ áp suất.vị trí của ổ áp suất có thể được chọn trên mặt phẳng của thiết bị ổ áp suất: Khi được lắp đặt trên ống ngang, vị trí của lối vào áp suất được hiển thị trong hình (hình trung bình đo 1 cho chất lỏng, hình 2 cho khí)     (10) Chiều dài cắt ống tối thiểu của các đường dẫn trên và dưới của thiết bị thắt: (L1 và L2 là số nhân của D).

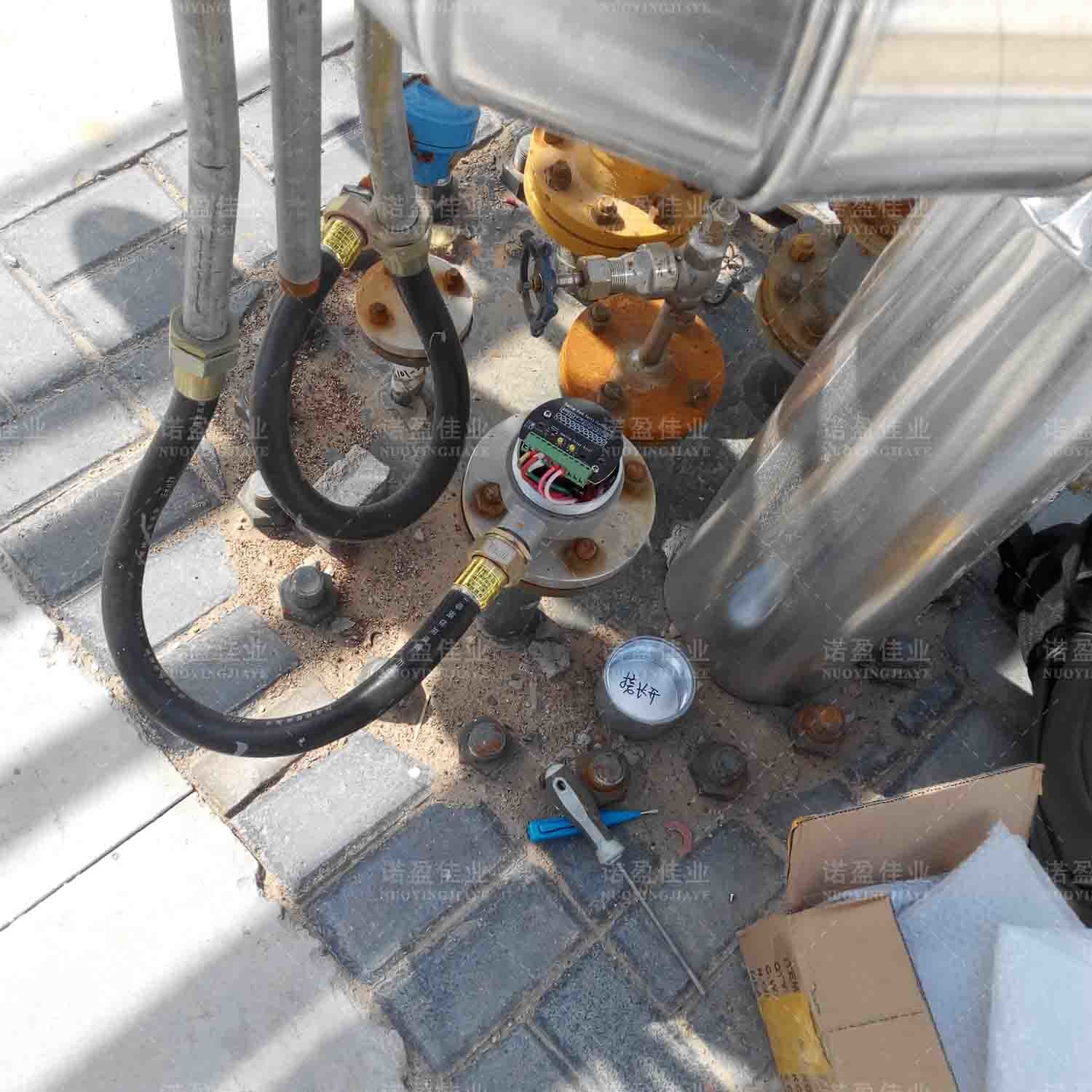

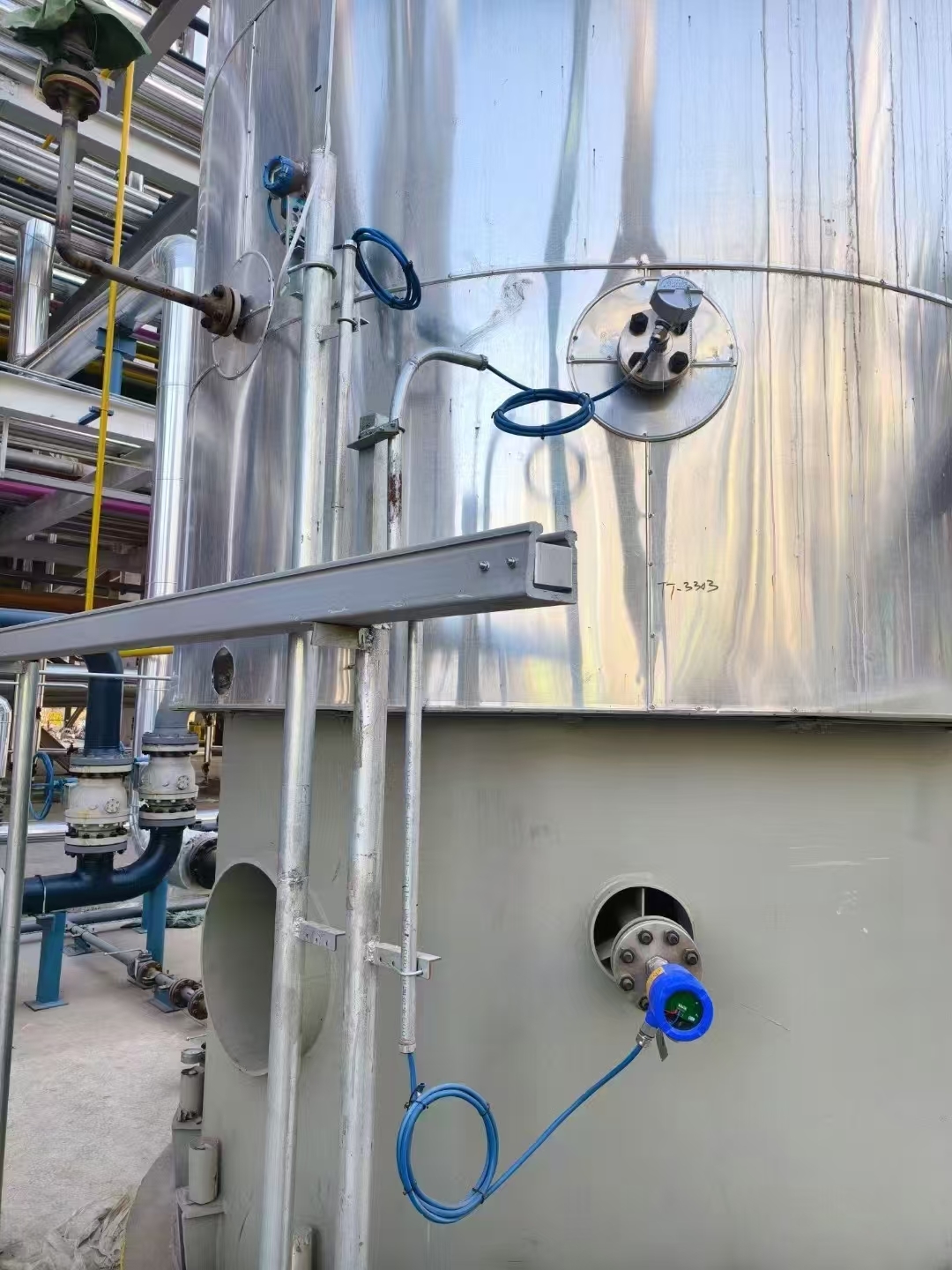

Công tắc mức chất lỏng Tuning fork là một loại công tắc điều khiển mức chất lỏng.Âm thoa được kích thích bởi tinh thể để tạo ra dao động.Khi nhúng âm thoa trong chất lỏng, tần số dao động thay đổi, và sự thay đổi tần số được phát hiện bởi mạch điện tử và xuất ra một giá trị chuyển đổi.   Nguyên tắc: Phần tử dao động (âm thoa) dao động ở một tần số cộng hưởng cơ học nhất định dưới sự truyền động của gốm áp điện.Piezoceramics được cố định cơ học và do đó không bị giới hạn bởi các cú sốc nhiệt độ.Khi phần tử dao động tiếp xúc với môi trường đo, tần số rung động sẽ thay đổi.Điện tử tích phân phát hiện sự thay đổi tần số rung động này và chuyển nó thành các lệnh chuyển đổi.Các ứng dụng điển hình là bảo vệ quá mức và ngăn chặn chạy không tải.Do cấu trúc đơn giản và chắc chắn của thiết bị này, phép đo hầu như không bị ảnh hưởng bởi các đặc tính vật lý và hóa học của môi trường đo.Ngay cả khi rung động bên ngoài mạnh hoặc phương tiện đo bị thay đổi, phép đo sẽ không bị ảnh hưởng. Theo hình thức kết nối, công tắc mức âm thoa có thể được chia thành: kết nối mặt bích và kết nối ren.Nó chủ yếu được lắp đặt trên các bồn chứa, thùng chứa và silo bằng ren và mặt bích, đồng thời đo các mức bột rắn hoặc chất lỏng cao, trung bình và thấp, đồng thời đạt được mục đích báo động bằng tín hiệu hoặc kiểm soát mức vật liệu thông qua sự thay đổi tần số rung . Công tắc báo mức âm thoa là dụng cụ đo lường không thể thiếu trong bể chứa nguyên liệu, đường ống vận chuyển và thùng chứa chất lỏng của nhà máy.Có thể nói, chỉ cần một công tắc mức âm thoa có độ tin cậy cao được lắp đặt, vị trí của mức chất lỏng có thể được kiểm soát một cách thông minh.Trong trường hợp tiết kiệm được nhiều nhân lực, vật lực thì có thể nâng cao hiệu quả công việc của nhà máy rất nhiều.   Thử nghiệm máy đơn của công tắc mức âm thoa dây:Bộ chuyển đổi mức âm thoa thường được cấu tạo bởi một tập hợp các đường dây nguồn và một tập hợp các đường phản hồi rơle.Đối với việc kết nối các tiếp điểm thường mở hoặc tiếp điểm thường đóng, nó thường do nhà thiết kế thiết bị xác định.Mỗi công tắc mức âm thoa được trang bị một bộ tiếp điểm rơle, là cực đơn, cực đôi.Rơ le chỉ được sử dụng như một công tắc và không thể điều khiển trực tiếp thiết bị báo động hoặc thiết bị công suất cao khác để hoạt động.Tất cả các tín hiệu điều khiển được xuất ra từ khối thiết bị đầu cuối ở phía trên cùng của thiết bị điện tử.Khi đèn xanh sáng cho biết rơ le hoạt động bình thường, khi đèn tắt thì rơ le đang ở trạng thái báo động (khi mất điện hoặc hỏng dụng cụ thì rơ le cũng ở trạng thái báo động) .   kiểm tra:Vì máy đo mức âm thoa đang bật / tắt nên không cần xác minh xem nó có chính xác hay không, chỉ cần kiểm tra xem nó có thể hoạt động bình thường hay không.Phương pháp là: sau khi bật nguồn, bạn có thể nghe thấy tiếng rung của âm thoa, dùng tay chạm vào đầu âm thoa và sử dụng vị trí bật-tắt của đồng hồ vạn năng để đo tín hiệu chuyển đổi đầu ra của âm thoa tương ứng. chạm vào bàn tay của bạn.Nếu môi trường cần đo là chất lỏng hoặc chất rắn không độc hại và vô hại, bạn có thể sử dụng một vật chứa để lấy mẫu, sau đó gắn nĩa rung vào môi trường, dùng tay véo môi trường thay vì dùng tay để kẹp và sử dụng nút bật. bánh răng của đồng hồ vạn năng để đo tín hiệu bật-tắt đầu ra của âm thoa và Cảm ứng của phương tiện tương ứng với điều đó.   Trường hợp 1Nuonuo là một công nhân nhạc cụ xuất sắc.Hôm nay, tôi nhận được thông báo sửa chữa một công tắc mức âm thoa.Người ta nói rằng chiếc đồng hồ này luôn báo động giả và không thể phát hiện chính xác mức độ của silo rắn.Nuonuo đã báo cáo với tôi: Đồng hồ này đã được gỡ lỗi nhiều lần, thân phuộc rung đã được làm sạch và đặt lại, và nó có thể sử dụng trong vài ngày.Sau một vài ngày nó lại bị lỗi, và tôi không biết làm thế nào để sửa chữa nó. Dựa trên mô tả trên, tôi đưa ra kết luận sau:1. Công tắc mức âm thoa này được sử dụng để đo các hạt rắn.2. Sau khi lau sạch thân phuộc rung, có thể đưa vào hoạt động một thời gian.3. Có nhiều bụi trong silo hạt rắn. Tóm lại là:Nuonuo và tôi đã lấy các dụng cụ kiểm tra liên quan, leo lên thang đến vị trí của nút chỉnh mức âm thoa và kiểm tra thì điện áp của nó là 23,5V, nằm trong dải sai số cho phép.Khi đo các tiếp điểm rơ le sẽ bật và tắt một lúc, điều này rõ ràng là không phù hợp với mức vật liệu thực tế.Sau khi lấy điện ra lấy thân âm thoa rung ra, người ta thấy nó bị phủ một lớp bụi rắn mỏng.Sau khi lau sạch bụi rắn, và sau đó đo các tiếp điểm rơ le phù hợp với tình hình thực tế.Tuy nhiên, làm như vậy chỉ có thể giải quyết vấn đề sử dụng tạm thời, và không thể đảm bảo rằng nó sẽ vĩnh viễn không gặp sự cố.Điều này rõ ràng là do độ chính xác của phép đo quá cao và yếu tố cảm biến quá nhạy.Vì vậy, tôi quyết định điều chỉnh lại nó, tôi yêu cầu Nuonuo lấy một số mẫu và đặt chúng bên cạnh tôi, đồng thời vặn độ nhạy của công tắc mức âm thoa xuống, tôi đã thử nghiệm nó trong các mẫu.cho đến khi nó hoàn toàn thích nghi với vật liệu.   Trường hợp 2Một ngày nọ Nuonuo nói với tôi rằng công tắc mức âm thoa của bình chứa dầu dư V-307 đã bị hỏng từ lâu và tôi không bao giờ có cơ hội sửa chữa.Lần này không có vật liệu nào trong xe tăng V-307, chúng tôi có thể lấy nó xuống để sửa chữa hoặc thay thế. Tóm lại là:Tôi đã tìm đến công tắc mức chất lỏng của âm thoa này với Nuonuo bằng các công cụ kiểm tra liên quan và kiểm tra điện áp của nó ở 24,5V, nằm trong phạm vi sai số cho phép.Tiếp điểm của rơ le đo luôn ở trạng thái ngắt, điều này rõ ràng là không phù hợp với mức vật liệu thực tế.Nuonuo ngay lập tức lấy đồng hồ ra và phát hiện có một chất bẩn tương tự như than cốc giữa các nĩa rung khiến cho nĩa rung không thể rút ra được, và không thể lấy ra bằng dụng cụ nên anh chỉ có thể mang nó đến phòng bảo dưỡng và dùng hơi nóng. để hòa tan.Sau khi kiểm tra hoàn toàn bình thường, nó trở lại với công việc.   Trường hợp 3Nuonuo đến văn phòng vào buổi sáng và nói với tôi rằng một bộ chuyển đổi mức chất lỏng của âm thoa hai dây mới được lắp trên thùng chứa V-208, và bây giờ nó không hoạt động bình thường.Điện áp không tải được đo tại chỗ là 24V và điện áp đo khi có tải chỉ là 9,5V.   Tóm lại là:Cùng với Nuonuo, tôi đã đến công tắc mức chất lỏng của âm thoa này với các công cụ kiểm tra liên quan và lấy ra một đồng hồ vạn năng để đo điện áp, như Nuonuo nói.Tôi vào phòng tủ để kiểm tra nguồn điện của đồng hồ này không phải từ hàng rào an toàn, mà là từ mô-đun hệ thống DCS.Sau đó, trao đổi với viện thiết kế, nguồn điện này không phù hợp nên yêu cầu bên thi công bổ sung rào chắn an toàn và cấp điện trực tiếp từ rào chắn an toàn vào công tơ này.

  Điều kiện trang web:Thùng dầu nằm ngang   Bể hình trụ nằm ngang cũng được sử dụng rộng rãi.Do khả năng chịu được áp suất âm và dương cao nên có lợi cho việc giảm tổn thất do bay hơi của các sản phẩm dầu và giảm nguy cơ cháy nổ.Nó có thể được sản xuất theo lô máy móc, sau đó vận chuyển đến địa điểm để lắp đặt, dễ dàng xử lý và phá dỡ, tính cơ động tốt.Nhược điểm là dung lượng nhìn chung nhỏ hơn, số lượng nhiều, diện tích lớn.Máy phù hợp với các kho phân phối nhỏ, kho nông thôn, trạm xăng dầu đô thị, kho quân binh chủng hoặc kho xăng dầu trực thuộc của các xí nghiệp.Nó cũng được sử dụng làm thùng phụ trợ trong kho dầu lớn, chẳng hạn như thùng đổ và thùng định lượng.   Lựa chọn sản phẩm Máy phát mức radar bằng thép không gỉ NYRD-702 Trung bình xăng, dầu diesel Nhiệt độ quy trình Nhiệt độ bình thường Quy trình áp lực Áp suất không khí Phạm vi đo lường 0 ~ 1,5m Đầu ra tín hiệu 4 ~ 20mA Nguồn cấp 24V DC Kết nối quá trình kết nối mặt bích Lớp bảo vệ IP67 Cấp chống cháy nổ Exia IICT6 (tùy chọn)

  Điều kiện địa điểm: Bể chứa dầu thô   Dầu thô là dầu mỏ, còn được gọi là "vàng đen", thường được gọi là dầu thô được chiết xuất trực tiếp từ giếng dầu, nó là một chất lỏng nhớt màu nâu sẫm hoặc màu xanh lá cây đậm hoặc vật liệu dễ cháy bán rắn bao gồm các hydrocacbon khác nhau.Dầu mỏ chủ yếu được sử dụng làm dầu đốt và xăng, là một trong những nguồn năng lượng sơ cấp quan trọng nhất trên thế giới.   Lựa chọn sản phẩm Máy đo mức độ từ tính NYCZ Cảm biến phát nhiệt độ NT93420 Trung bình Dầu thô Nhiệt độ quy trình Nhiệt độ bình thường Quy trình áp lực Áp suất không khí Phạm vi đo lường 20 m -20 ~ 80 ℃ Đầu ra tín hiệu 4 ~ 20mA Nguồn cấp 24V DC Kết nối quá trình kết nối mặt bích Lớp bảo vệ IP67 Cấp chống cháy nổ Exia IICT6 (tùy chọn)

  Điều kiện công trường - bể thép không gỉ cấp vệ sinh, không khuấy   Lựa chọn sản phẩm Máy phát mức radar NYRD-805, Máy phát mức radar NYRD701 Trung bình Ngao xanh, dâu tằm gừng và các giải pháp y học cổ truyền khác của Trung Quốc Nhiệt độ quy trình 0 ~ 100 ℃ Quy trình áp lực 1.6mpa Phạm vi đo lường 0 ~ 2m, 0 ~ 3m Đầu ra tín hiệu 4 ~ 20mA + Hart Nguồn cấp 24V DC Kết nối quá trình kết nối mặt bích, kết nối kẹp sức khỏe
