Máy đo lưu lượng siêu âm là một dụng cụ đo lưu lượng chất lỏng hoặc khí thông qua công nghệ siêu âm.Nó hoạt động trên cơ sở rằng tốc độ mà sóng âm đi qua một chất lỏng thay đổi tùy thuộc vào hướng và tốc độ của dòng chảy chất lỏng. Máy đo lưu lượng siêu âm được sử dụng rộng rãi trong ngành công nghiệp, hóa dầu, hệ thống cung cấp nước và kỹ thuật môi trường và các lĩnh vực khác.
Nguyên tắc hoạt động
Máy đo lưu lượng siêu âm thường sử dụng hai nguyên tắc hoạt động chính sau:
1.Phương pháp chênh lệch thời gian(còn được gọi là phương pháp thời gian lan truyền): Phương pháp này dựa trên sự khác biệt về thời gian của việc lan truyền tín hiệu siêu âm trong chất lỏng để đo tốc độ lưu lượng.Giả sử rằng có hai cặp cảm biến siêu âm, được lắp đặt ở vị trí phía trên và phía dưới của đường ống dẫn, tạo thành một đường đo đối xứng.
a. Hướng hạ dòng: tín hiệu siêu âm đi theo hướng dòng chảy chất lỏng, và tốc độ lan truyền của nó sẽ được tăng tốc.
b.Hướng ngược dòng: tín hiệu siêu âm đi ngược hướng dòng chảy chất lỏng và tốc độ lan truyền của nó sẽ bị chậm lại.
Giảm
Bằng cách đo thời gian di chuyển trong hai hướng này, tốc độ lưu lượng của chất lỏng có thể được tính toán. Sự khác biệt trong thời gian di chuyển tỷ lệ thuận với vận tốc của chất lỏng.
Ưu điểm:
• Độ chính xác cao: Đặc biệt phù hợp với các chất lỏng đơn, sạch, kết quả tốt nhất khi chất lỏng không chứa tạp chất hoặc bong bóng.
• Ứng dụng rộng rãi: Thích hợp cho việc đo đường kính ống khác nhau.
Nhược điểm:
• Tùy thuộc vào tính chất âm thanh của chất lỏng: nó bị ảnh hưởng rất nhiều bởi các tạp chất hoặc bong bóng trong chất lỏng.
• Độ chính xác suy giảm trong trường hợp hỗn loạn chất lỏng hoặc phân bố tốc độ dòng chảy không đồng đều.
2.Phương pháp hiệu ứng Doppler: Phương pháp này sử dụng hiệu ứng Doppler để đo lưu lượng. Phương pháp hiệu ứng Doppler sử dụng thay đổi tần số sóng âm để đo vận tốc.Sự phản xạ xảy ra khi sóng siêu âm đi qua chất lỏng và gặp các hạt hoặc bong bóng treoNếu chất lỏng đang chuyển động, tần số siêu âm phản xạ sẽ khác với tần số phát ra, và sự thay đổi tần số này là hiệu ứng Doppler.
• Khi chất lỏng di chuyển về phía cảm biến, tần số của sóng phản xạ tăng lên.
• Khi chất lỏng di chuyển ra khỏi cảm biến, tần số của sóng phản xạ giảm.
Bằng cách đo sự khác biệt về tần số giữa sóng truyền và sóng nhận, tốc độ dòng chảy v có thể được tính toán.
Ưu điểm:
• Lý tưởng để đo lường chất lỏng có chứa các hạt hoặc bong bóng treo: không bị giới hạn bởi độ tinh khiết của chất lỏng.
• Phạm vi ứng dụng rộng: có thể được sử dụng để đo lường chất lỏng bẩn hoặc hàm lượng bong bóng cao của chất lỏng.
Nhược điểm:
• Tùy thuộc vào các hạt hoặc bong bóng rải rác trong chất lỏng: Cần đủ các hạt phản xạ trong chất lỏng để thực hiện phép đo.
• Độ chính xác tương đối thấp: Kết quả đo là nhạy cảm hơn với tiếng ồn và điều kiện dòng chảy.
Khái niệm kênh
Trong máy đo lưu lượng siêu âm, các kênh đề cập đến số con đường mà thông qua các tín hiệu siêu âm lan truyền. Mỗi kênh bao gồm một cặp cảm biến truyền và nhận đo lưu lượng.Việc sử dụng nhiều kênh có thể cải thiện độ chính xác và ổn định của phép đoCác cấu hình kênh phổ biến bao gồm cấu hình kênh duy nhất, kênh kép và kênh bốn.
Một kênh (1 kênh): Bộ đo lưu lượng chỉ sử dụng một cặp cảm biến để tạo ra một đường đo. Nó có lợi thế chi phí thấp, lắp đặt đơn giản, nhưng độ chính xác đo tương đối thấp,đặc biệt là trong trường hợp phân phối dòng chảy không đồng đều.
Cổng hai kênh (2 kênh): hai cặp cảm biến được sử dụng để tạo thành hai đường đo.Cấu hình hai kênh cải thiện đáng kể độ chính xác đo lường bởi vì nó cho phép lưu lượng của chất lỏng được lấy mẫu tại các vị trí khác nhau, giảm tác động của sự phân bố dòng chảy không đồng đều đối với kết quả đo.
• Bốn kênh (4 kênh): Bốn cặp cảm biến được sử dụng để tạo thành bốn đường đo.Cấu hình này cung cấp độ chính xác đo lường cao hơn và ổn định cho các ứng dụng đòi hỏi các phép đo chính xác cao, chẳng hạn như đường ống lớn hoặc môi trường với điều kiện đo phức tạp. Cấu hình bốn kênh có thể phản ánh đầy đủ hơn sự phân bố tốc độ dòng chảy của chất lỏng và giảm lỗi.
Cảm ơn.
Trong lĩnh vực kỹ thuật hóa học, có một yêu cầu rằng chiều dài của bu lông không nên quá dài hoặc quá ngắn, và bu lông vít nên được để lại với 2 đến 3 dây.Đối với phần yêu cầu này, số công cộng này có một giới thiệu đơn giản, xem: kiến thức cơ bản - Tại sao các bu lông phải để lại 2-3 dâyVậy làm thế nào để xác định chiều dài của các bu lông hỗ trợ các miếng lót?Trước hết, chúng ta cần xác định độ dày của miếng kẹp.Chúng ta có thể hỏi về độ dày tương ứng của các loại vảy khác nhau bằng cách tham khảo các tiêu chuẩn khác nhau. Ở đây bạn có thể tham khảo GB / T 9124.1-2019 "Vỏ ống thép: loạt PN". Từ tiêu chuẩn này,chúng ta có thể có được các loại khác nhau, bề mặt niêm phong khác nhau, đường kính danh nghĩa khác nhau và áp suất danh nghĩa khác nhau dưới độ dày của vòm.Thứ hai, chúng ta cần xác định độ dày của miếng đệm giữa các miếng kẹp.Điều này lần lượt liên quan đến một loạt các tiêu chuẩn, chẳng hạn như: GB / T 4622.1-2022 "Gasket cuộn cho ống phẳng Phần 1: loạt PN" vv.Độ dày của nó sẽ giảm trong trạng thái buộcHơn nữa, trong điều kiện bình thường, độ dày của miếng đệm là khoảng 4 mm, vì vậy để nhanh chóng tính toán chiều dài của các vít hỗ trợ vít,chúng ta có thể trực tiếp thiết lập độ dày của vỏ nắp đến 4 mm hoặc 5 mm.Sau đó, bạn cần xác định chiều dài của nốt để phù hợp với bu lông.Điều này vẫn cần truy vấn tiêu chuẩn để có được chiều dài hạt yêu cầu, thường là tiêu chuẩn để truy vấn cho hai tiêu chuẩn này: GB/T 6170-2015 "Nước lục chiều loại 1" GB/T 6175-2016 "Nước lục chiều loại 2".Chúng ta có thể thấy rằng chiều dài của một loại hạt 1 là khoảng 0,8 lần đường kính lớn của nó. chiều dài của một loại hạt 2 là khoảng 1 lần đường kính lớn của nó.chúng ta có thể nhanh chóng xác định chiều dài của hạt bằng cách vít loại sợi của hạt, thường chúng ta chọn 1 lần kích thước của hạt.Ngoài ra, chúng ta cũng cần xác định chiều dài của các cuộn được lưu trữ.Vì cọc của chúng tôi cần phải để lại 2 đến 3 dây sau khi gắn đinh, nó là cần thiết để xác định chiều dài tương ứng của 2 đến 3 dây này. chúng tôi cũng cần phải truy vấn các tiêu chuẩn tương ứng,như: GB / T 196-2003 "Cách đo cơ bản của các sợi thông thường". Từ tiêu chuẩn, chúng ta có thể lấy độ cao tương ứng của các loại sợi khác nhau,để tính toán chiều dài cần thiết cho 2 đến 3 sợi.Cuối cùng, chúng ta cũng cần xác định số lượng bu lông và thông số kỹ thuật niêm yết tương ứng với một miếng kẹp. Hai dữ liệu này cũng có thể được lấy từ tiêu chuẩn GB / T 9124.1-2019 "Miếng kẹp ống thép:Dòng PN"Tiêu chuẩn liệt kê các loại kẹp khác nhau, áp suất danh nghĩa, số lượng bu lông tương ứng với đường kính danh nghĩa và các thông số kỹ thuật dây bu lông.Sau khi các bước trên, chúng ta có thể tính toán chiều dài của bu lông cần thiết, chiều dài của bu lông bao gồm: độ dày của hai sợi, độ dày của miếng dán,độ dày của hai hạt, và chiều cao của 4 ~ 6 sợi được lưu trữ.Quá trình tính toán trên rất phức tạp và đòi hỏi phải truy vấn một số lượng lớn các tiêu chí.Làm thế nào để giải quyết nó? ngẫu nhiên, để giải quyết các câu hỏi và các vấn đề tính toán của các vít phù hợp vít,bản cập nhật công khai này thêm chức năng truy vấn và tính toán về số lượng và chiều dài của các vít phù hợp với vít.Chức năng mới được đặt trong màn hình mô hình miếng lót. Bằng cách chọn loại miếng lót, bạn có thể nhanh chóng truy vấn số lượng và chiều dài của các bu lông được hỗ trợ bởi miếng lót.
Cảm ơn.
Coriolis khối lượng flowmeter dựa trên nguyên tắc Coriolis, do đó, phương tiện lưu thông qua các rung động ống lưu lượng, cảm biến phát hiện và phân tích các dòng chảy ống tần số,Sự khác biệt pha và thay đổi kích thước, đo trực tiếp dòng chảy của chất lượng truyền thông ống dòng chảy, từ tần số rung, tính mật độ.như: lưu lượng khối lượng, lưu lượng khối lượng, mật độ, nhiệt độ.
Coriolis Flowmeter VS Bộ đo lưu lượng nhiệt:Máy đo lưu lượng Coriolis đo lưu lượng khối trực tiếp. Việc đo lưu lượng khối trực tiếp làm giảm sự không chính xác do tính chất vật lý của chất lỏng. Máy đo lưu lượng nhiệt đo lưu lượng khối gián tiếp.Có những khác biệt cơ bản giữa hai thiết bị vì cách chúng được đo, và do đó các ứng dụng mà chúng phù hợp cũng khác nhau.
Máy đo lưu lượng khối lượng nhiệt sử dụng công suất nhiệt của một chất lỏng để đo lưu lượng khối lượng. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) the applied power or temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateMáy đo lưu lượng khối lượng nhiệt chủ yếu được sử dụng cho khí.
Bởi vì nguyên tắc Corrioli đo trực tiếp tốc độ lưu lượng khối lượng, máy đo lưu lượng Corrioli có thể được sử dụng cho khí và chất lỏng.
Ứng dụng:Máy đo lưu lượng khối lượng Coriolis có thể được sử dụng để đo lưu lượng khối lượng của hỗn hợp khí hoặc chất lỏng thay đổi hoặc không rõ hoặc để đo khí siêu quan trọng.nhưng cũng có độ chính xác cao và khả năng lặp lại tốt. Coriolis flowmeter là các flowmeter linh hoạt, đáng tin cậy và chính xác.
Cảm ơn.
¢ Nguyên tắc
Máy đo lưu lượng lơ lửng ống kim loại có những lợi thế về cấu trúc đơn giản, hoạt động đáng tin cậy, độ chính xác cao và phạm vi ứng dụng rộng. Nó có thể chịu áp suất cao hơn so với máy đo lơ lửng thủy tinh.Bộ đo lưu lượng loạt NYLZ-L có chỉ số địa phương, truyền tải từ xa điện, báo động chuyển đổi giới hạn, chống ăn mòn, loại áo khoác, loại damping và các loại chống nổ.năng lượng điện, bảo vệ môi trường, y học và công nghiệp nhẹ và các bộ phận khác của chất lỏng, đo lưu lượng khí và kiểm soát tự động.
Khi chất lỏng từ dưới lên đi qua ống đo thẳng đứng, dòng nổi tăng dưới tác động của sự khác biệt áp suất, và chiều cao của dòng nổi tăng đại diện cho kích thước của dòng chảy.Thép từ trong nổi được kết nối với thép từ trong chỉ số và chuyển đến chỉ số để lái xe chỉ số trong chỉ số để xoay.
¢ Hiển thị hiện tượng lỗivan hoàn toàn đóng, dòng chảy chỉ ra toàn bộ quy mô
¢ Kiểm tra quy trình1, van được đóng hoàn toàn, đồng hồ dép cho thấy quy mô đầy đủ, đầu tiên xem xét các bộ xoay đồng hồ dép bị mắc kẹt.
2, liệu đầu máy quay có bị hư hỏng, liệu ống nón bị tắc.
- Phương pháp xử lý1. Sử dụng một máy kéo vít để hấp thụ các phần từ tính của rotameter để ban đầu kiểm tra phản ứng của dòng chảy, bình thường, không có hiện tượng rơi ra,chạm vào đáy của bộ đo lưu lượng bằng búa cao su, và vẫn hiển thị toàn bộ quy mô, và đánh giá nó như là thẻ rotameter.
2- Tháo bông cách nhiệt, mở theo dõi nhiệt, đeo găng tay, và chuẩn bị để loại bỏ dòng chảy.
3, tháo bốn ốc vít của vít dưới, lực nên đồng đều, và sau đó tháo các ốc vít sau khi áp suất được giải phóng.
4, tháo bộ đo lưu lượng, tháo vòng tròn, tháo rotor, rotor được gắn với bột sắt. lau sạch bằng khăn và rửa sạch bằng nước.
5. Lắp đặt các rotor, di chuyển lên và xuống với máy kéo vít chống lại các rotor, di chuyển linh hoạt, và cài đặt các dòng chảy.
6, bộ đo lưu lượng cho quá trình sử dụng, hoạt động bình thường.
Cảm ơn.
Máy truyền áp là một trong những loại cảm biến phổ biến nhất được sử dụng trong điều khiển tự động hóa công nghiệp.loại điện dung và loại âm thanh silic đơn tinh là ba loại chính, mỗi phương pháp có nguyên tắc hoạt động riêng, lợi thế và nhược điểm và kịch bản ứng dụng riêng
Máy truyền áp lực chống ép
Nguyên tắc hoạt động
Máy truyền áp lực piezoresistive sử dụng hiệu ứng piezoresistive của đơn tinh thể hoặc polysilicon để chuyển đổi biến dạng cơ học do áp suất thành tín hiệu điện:
1Áp lực tác động lên màng mạc cảm giác, và màng mạc trở thành biến dạng đàn hồi.
2Các yếu tố piezoresistive (kháng) trên phân vùng thay đổi giá trị kháng cự của nó do lực.
3Sự thay đổi điện trở được chuyển đổi thành tín hiệu điện áp thông qua cầu Wheatstone, và tín hiệu điện đầu ra tỷ lệ thuận với áp suất.
Ưu điểm:
1- Chi tiết cao.
2Cấu trúc đơn giản và chi phí thấp.
3. Tốc độ phản ứng nhanh, phù hợp với phép đo áp suất động.
Nhược điểm:
1Nó nhạy cảm với nhiệt độ và cần bù đắp nhiệt độ.
2- Nhạy cảm với rung động cơ học.
3- Thường ổn định lâu dài, trượt lớn.
Kịch bản ứng dụng
• đo áp suất của chất lỏng, khí và hơi.
• Ứng dụng kỹ thuật rộng rãi, chẳng hạn như thiết bị xử lý nước, áp suất dầu ô tô, hệ thống làm lạnh, v.v.
Máy truyền áp suất dung lượng
Nguyên tắc hoạt động
Máy truyền áp suất công suất sử dụng áp suất để gây ra nguyên tắc thay đổi công suất:
1Áp lực tác động đến niêm mạc kim loại hoặc phi kim loại, gây ra biến dạng đàn hồi của niêm mạc.
2Phân kính và điện cực cố định tạo thành một tụ điện biến động, và thay đổi áp suất làm cho giá trị dung lượng thay đổi.
3Sự thay đổi điện dung được chuyển đổi thành tín hiệu điện, và tín hiệu đầu ra tỷ lệ thuận với áp suất.
Ưu điểm:
1Độ nhạy cao, đặc biệt phù hợp với đo áp suất nhỏ.
2. Hiệu ứng nhiệt độ thấp, ổn định lâu dài tốt.
3Ứng dụng cho đo áp suất cao và thấp.
Nhược điểm:
1- Nhạy cảm với tạp chất, ẩm và môi trường khác, đòi hỏi điều trị đặc biệt.
2Việc xử lý tín hiệu phức tạp và chi phí tương đối cao.
3Tốc độ phản ứng chậm hơn một chút so với loại piezoresistive.
Kịch bản ứng dụng
• Các kịch bản chính xác, chẳng hạn như áp suất không khí y tế, thiết bị chế biến thực phẩm.
• Nhiệt độ cao, áp suất cao, điều kiện ăn mòn cao, chẳng hạn như ngành công nghiệp hóa học và dầu mỏ.
Máy truyền áp cộng hưởng silic đơn tinh
Nguyên tắc hoạt động
Máy truyền áp lực cộng hưởng silic đơn tinh sử dụng nguyên tắc thay đổi tần số cộng hưởng trong silic đơn tinh:
1. Micro cộng hưởng được xử lý trên các phân vùng silic monocrystalline.
2Áp lực gây ra biến dạng của niêm mạc, dẫn đến sự thay đổi căng thẳng của cộng hưởng.
3Sự thay đổi căng thẳng thay đổi tần số rung động của cộng hưởng.
4Sau khi đo thay đổi tần số cộng hưởng, tính giá trị áp suất thông qua thuật toán.
Ưu điểm:
1. Độ chính xác cao
2. Sự ổn định lâu dài tốt, trượt nhỏ, phù hợp với phép đo lâu dài.
3Khả năng chống nhiễu mạnh mẽ, không nhạy cảm với nhiễu điện từ và môi trường.
4- Phù hợp với nhiệt độ cao, áp suất cao và môi trường khắc nghiệt.
Nhược điểm:
1Chi phí sản xuất cao và giá cả cao.
2Tốc độ phản hồi hơi chậm, phù hợp với phép đo tĩnh hoặc gần như động.
3Thiết kế và hiệu chuẩn phức tạp.
Kịch bản ứng dụng
Các ứng dụng đòi hỏi độ chính xác và độ tin cậy cao, chẳng hạn như đường ống dẫn dầu và khí đốt, đo áp suất không gian.
• Thiết bị đo lường và nghiên cứu.
1.Coriolis Mass FlowmeterCó hai loại đo lưu lượng khối lượng: trực tiếp (đánh giá trực tiếp lưu lượng khối lượng chất lỏng) và gián tiếp (đánh giá lưu lượng khối lượng thông qua sự kết hợp của bộ đo lưu lượng khối lượng và bộ đo mật độ).Máy đo lưu lượng khối lượng Coriolis là loại trực tiếp.
2Nguyên tắc hoạt độngCác chất lỏng đi vào bộ đo lưu lượng khối lượng, và có hai phần của chất lỏng với phản dòng ở cả hai đầu.lực Coriolis tạo ra sẽ tạo ra một mô-men xoắn, tỷ lệ thuận với khối lượng đi qua, do đó tốc độ lưu lượng khối lượng của chất lỏng qua đường ống có thể được đo.Lực Coriolis là một lực giả thuyết được tạo ra bởi quán tính trong một khung tham chiếu quay, được sử dụng để mô tả độ lệch của đường chuyển động của một vật thể.Hướng của lực Coriolis là vuông với hướng chuyển động của vật thể và hướng trục quayVí dụ, trong một hệ thống quay như Trái đất, lực Coriolis có ảnh hưởng đáng kể đến luồng khí quyển và đại dương.Lực Coriolis làm thay đổi hướng gió sang bên phải ở Bắc bán cầu và sang bên trái ở Nam bán cầuHiệu ứng lệch này đóng một vai trò quan trọng trong sự hình thành của các cơn bão và chống bão.
3Các đặc điểm của máy đo lưu lượng khối lượng Coriolis1 Độ chính xác đo lường cao, đo lường trực tiếp dòng chảy khối lượng, không bị ảnh hưởng bởi nhiệt độ, các yếu tố áp suất.2 Nhạy cảm với nhiễu rung bên ngoài, nên loại bỏ rung động của đường ống.Không thể đo hỗn hợp khí-nước hoặc chất lỏng khí có mật độ thấp, do đó nên tránh hỗn hợp khí-nước trong ống trong khi lắp đặt.Bộ đo lưu lượng nên ở phần đường ống thẳng đứng / điểm thấp để tránh bốc hơi áp suất ngược hoặc không hài lòng đường ốngĐối với môi trường khí, máy đo lưu lượng không thể được đặt ở một điểm thấp địa phương để tránh lỗi đo do sự tích tụ chất lỏng trong ống đo.
④Không có yêu cầu về các phần ống thẳng phía trước và phía sau;5 Giá đắt;
⑥Trước và sau khi lắp đặt van quả cầu, thuận tiện để điều chỉnh bằng không.
Giao diện đo lường của radar sóng hướng dẫn dựa trên sự khác biệt trong hằng số dielectric của môi trường và nguyên tắc phản xạ sóng điện từ.
1Cơ chế phản xạ sóng điện từ:Các sóng điện từ phát ra bởi radar sóng hướng dẫn sẽ phản xạ một phần khi gặp các phương tiện khác nhau.Độ mạnh của sự phản xạ này phụ thuộc vào sự khác biệt trong hằng số dielectric giữa các môi trường lân cận.Một môi trường có hằng số điện áp cao sẽ phản xạ tín hiệu mạnh hơn. Ví dụ, hằng số điện áp của nước (≈ 80) cao hơn nhiều so với dầu (≈ 2-4),vì vậy tín hiệu phản xạ là rất rõ ràng tại giao diện dầu-nước.
2Phân phối tín hiệu:Sóng điện từ đầu tiên gặp mặt bề mặt chất lỏng (như trên cùng của một hồ chứa dầu), nơi chúng trải qua phản xạ đầu tiên.Các sóng điện từ còn lại tiếp tục lan truyền cho đến khi chúng đạt đến giao diện dầu-nước, dẫn đến một phản xạ thứ hai.Sau khi nhận được hai tín hiệu phản xạ, thiết bị tính toán chiều cao mức chất lỏng và chiều cao giao diện riêng biệt dựa trên sự khác biệt thời gian và cường độ tín hiệu.
3. đo lường giao diện kép:Đối với hỗn hợp dầu-nước, radar sóng hướng dẫn có thể đồng thời đo vị trí mức dầu phía trên và chiều cao giao diện dầu-nước phía dưới
Bộ cảm biến dòng chảy khối lượng nhiệt chất lỏng hoạt động như thế nào?
Các cảm biến lưu lượng khối lượng nhiệt sử dụng các đặc điểm nhiệt của chất lỏng để đo lưu lượng khối lượng của nó.và cảm biến nhiệt độ đo lượng nhiệt được hấp thụ bởi chất lỏngTrong loại máy đo lưu lượng khối lượng nhiệt này cho chất lỏng, bộ sưởi và cảm biến bao quanh ống chính thép không gỉ mà không có bộ phận di chuyển hoặc trở ngại.
Máy điều khiển dòng chảy khối lượng chất lỏng:Kiểm soát lưu lượng chất lỏng có thể đạt được bằng cách tích hợp van điều khiển vào thân máy đo lưu lượng chất lỏng hoặc bằng cách thêm van điều khiển riêng biệt.
Máy đo lưu lượng khối lượng nhiệt lỏng và bộ điều khiển được sử dụng ở đâu?Nạp số lượng dầu bôi trơn trong sản xuất máy bay - Máy đo lưu lượng khối lượng nhiệt lỏng được sử dụng để theo dõi việc cung cấp số lượng dầu khoan trong khoan các bộ phận thân máy bay.

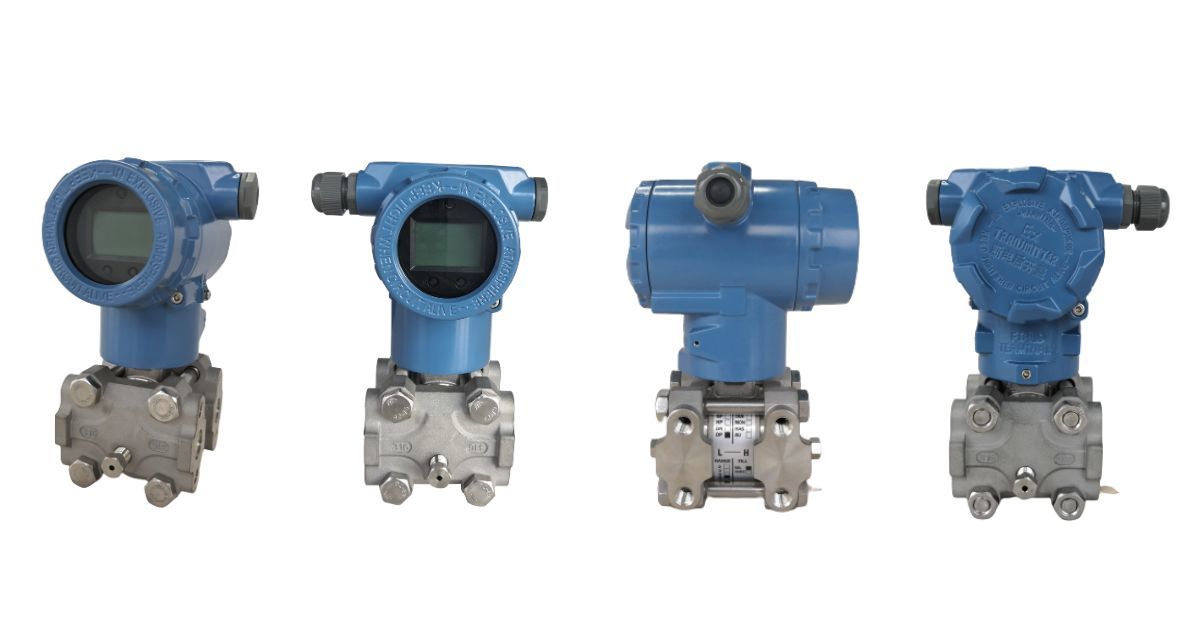

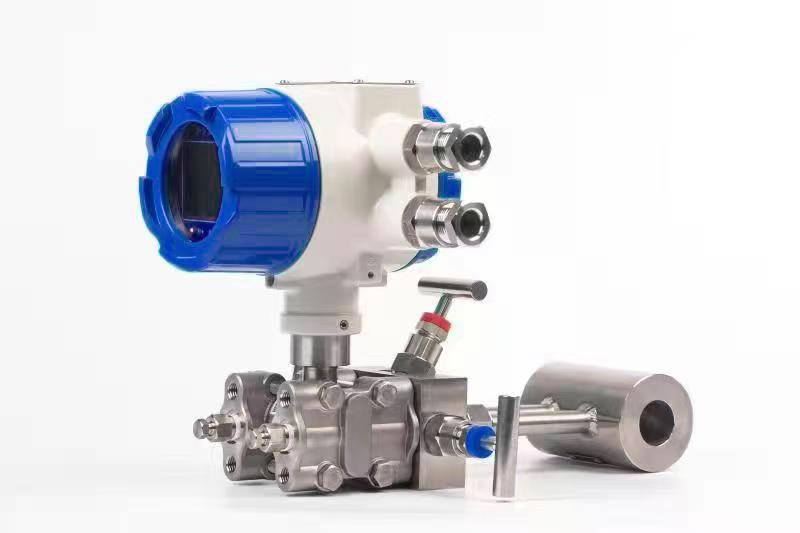

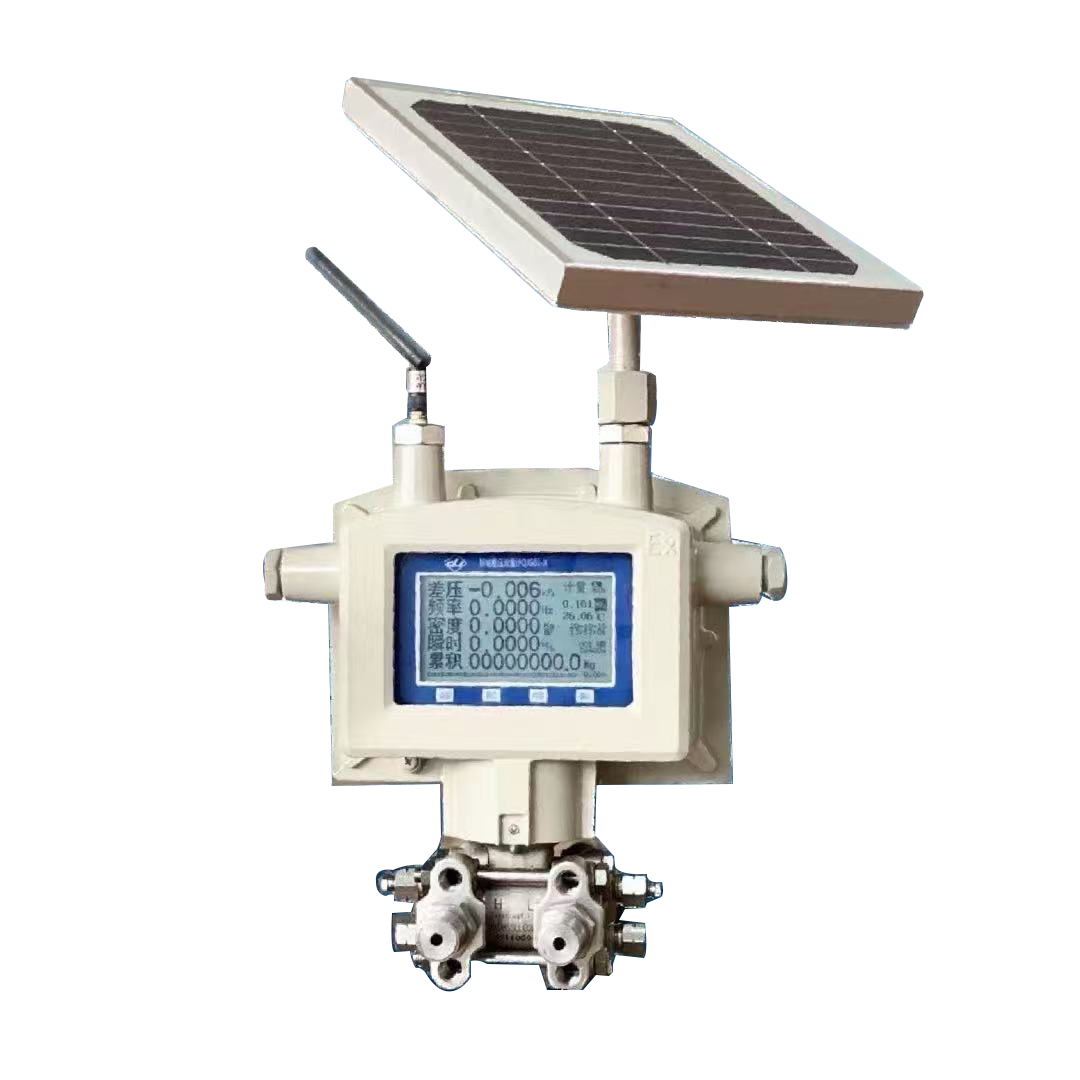

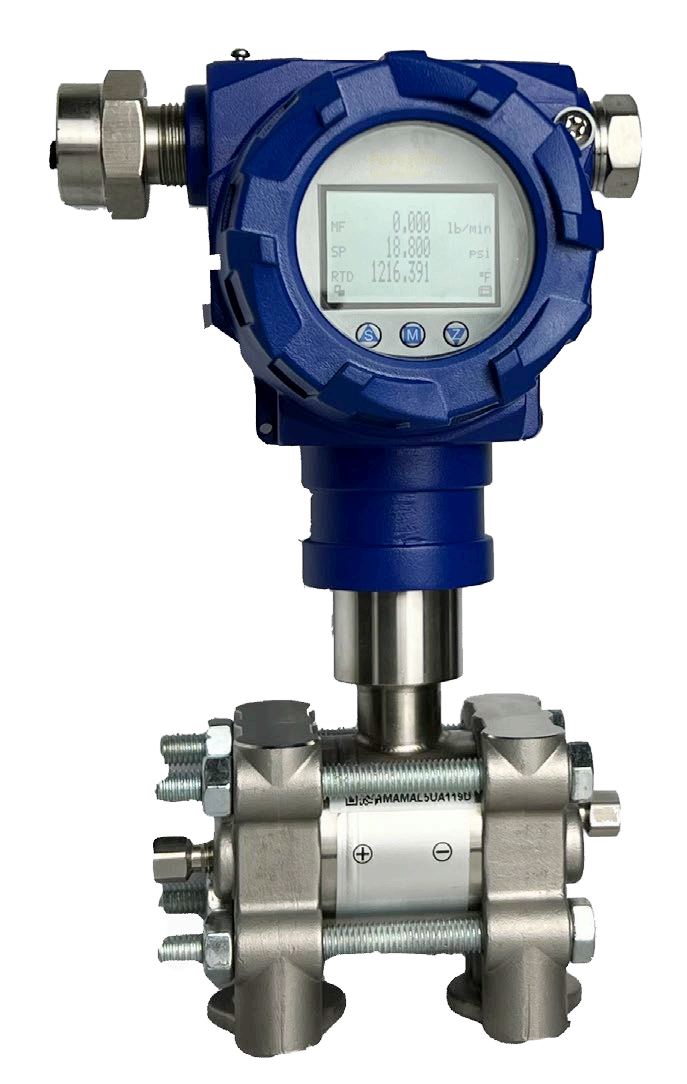

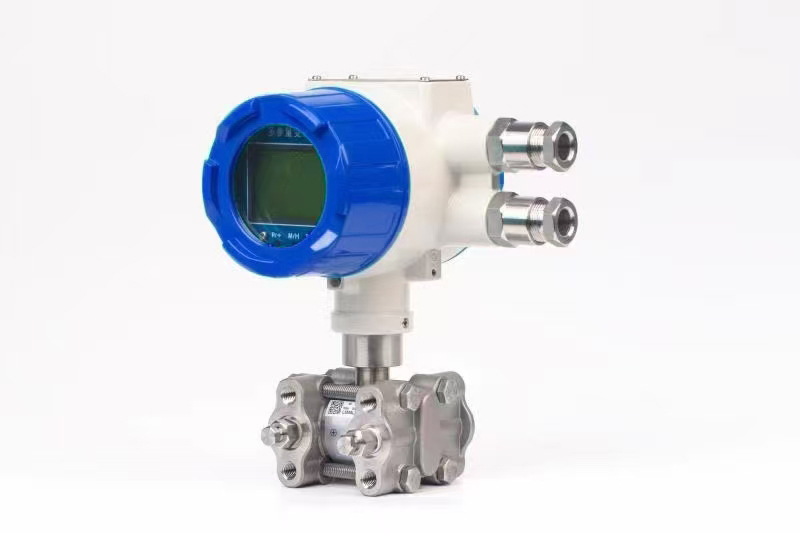

Nguyên tắc của bộ truyền áp suất khác biệt để đo lưu lượng dựa trên phương trình Bernoulli và mối quan hệ áp suất-dòng chảy khác biệt trong cơ học chất lỏng.
Tuyên bố nguyên tắc
Máy truyền áp suất chênh lệch tính dòng chảy bằng cách đo sự khác biệt áp suất được tạo ra bởi một chất lỏng trước và sau một thiết bị đặc biệt trong ống, chẳng hạn như thiết bị throttling.Theo phương trình của Bernoulli, khi một chất lỏng đi qua một thiết bị throttling trong một đường ống (ví dụ: tấm lỗ, ống venturi, vòi),có sự khác biệt áp suất giữa phía trước và phía sau của thiết bị throttling do thay đổi dòng chảySự khác biệt áp suất có liên quan đến tốc độ dòng chảy của chất lỏng.
Công thức tính toán
Mối quan hệ giữa sự khác biệt áp suất được đo bằng máy truyền áp suất khác biệt và tốc độ lưu lượng thể tích có thể được thể hiện bằng công thức sau:
Phần cứng tương thích

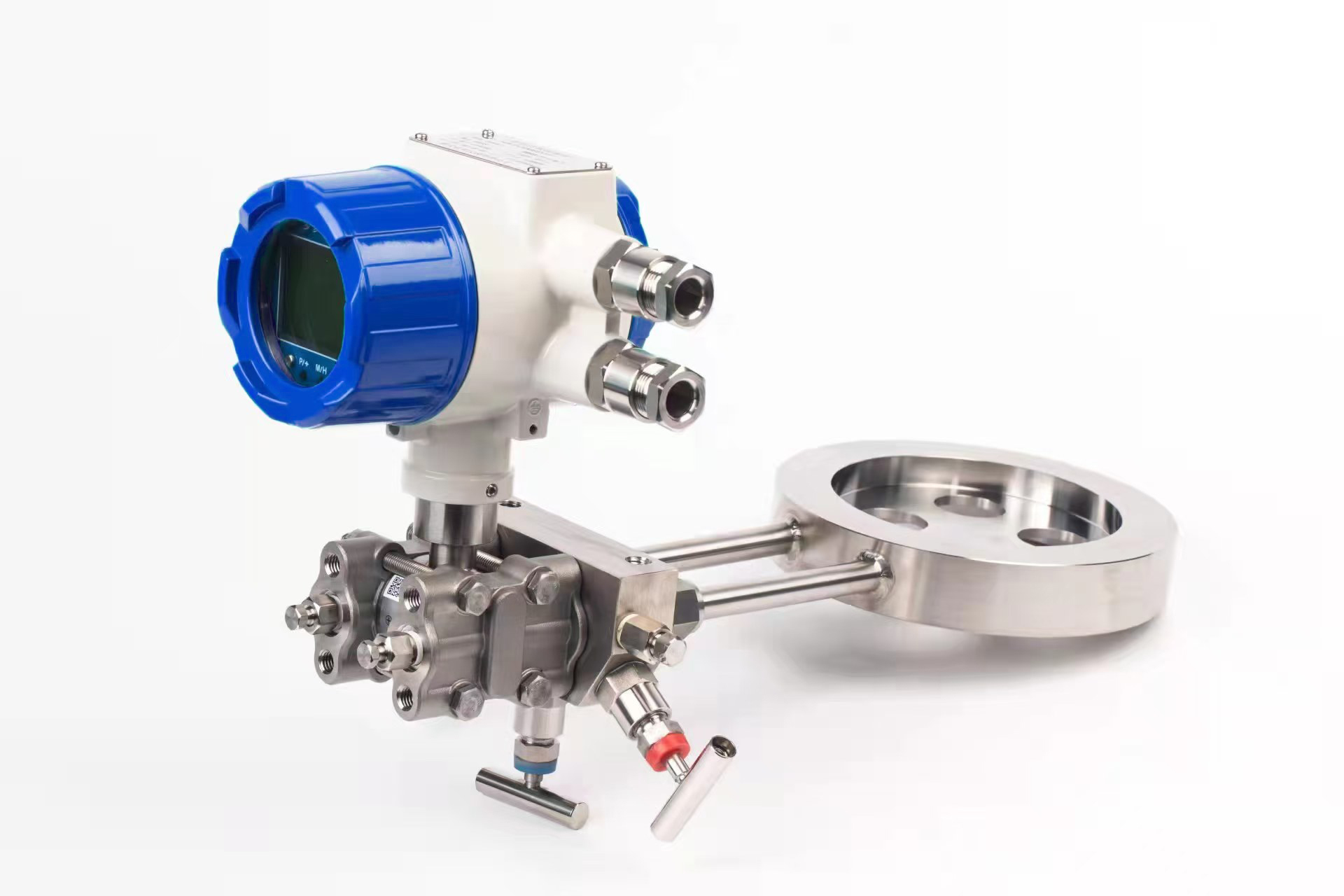

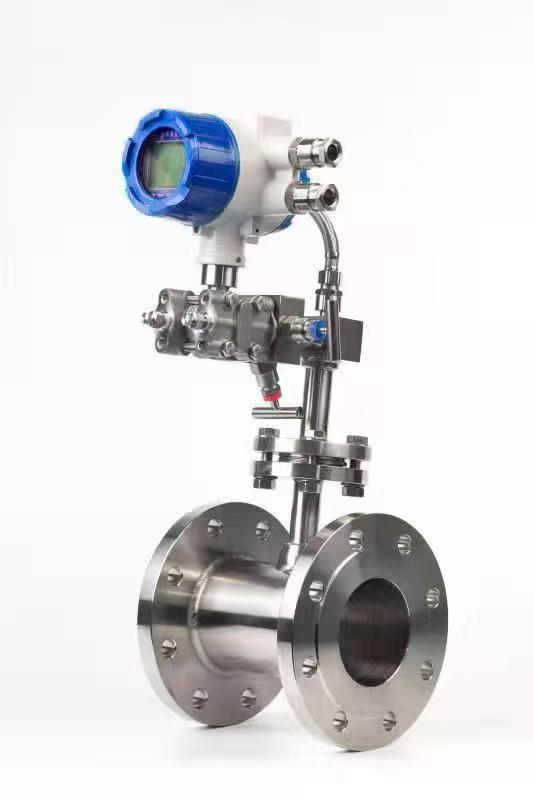

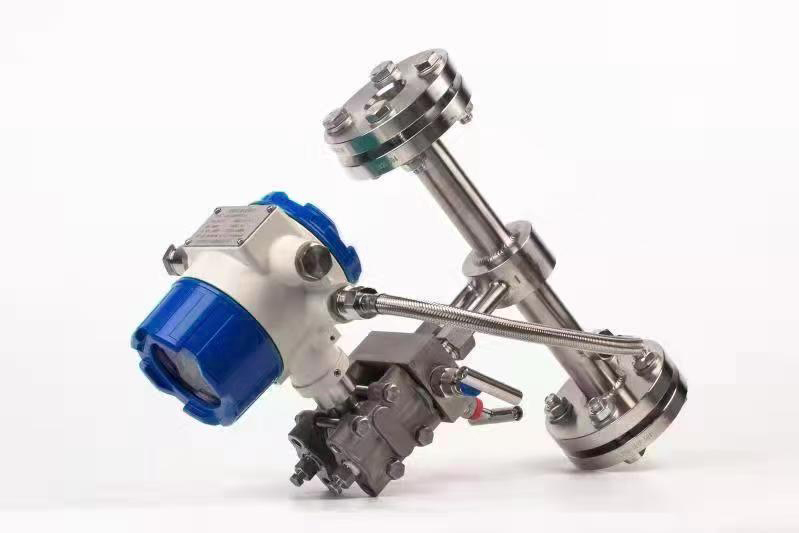

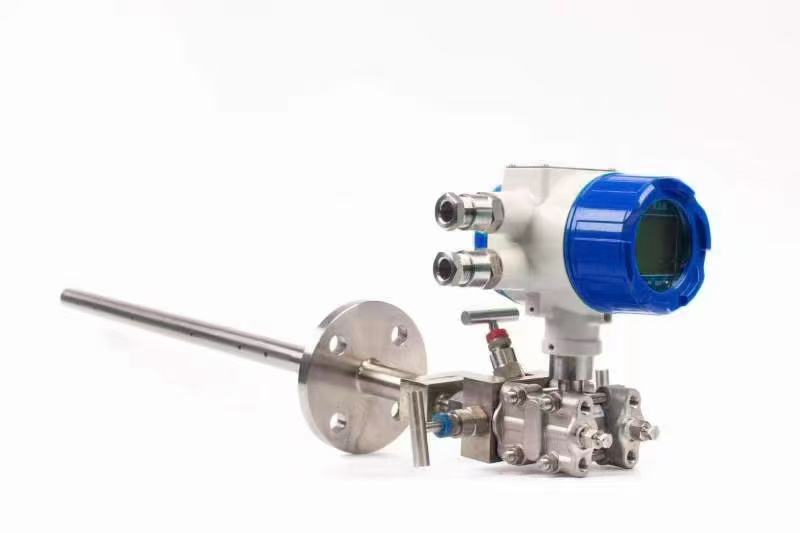

Máy truyền áp suất chênh lệch cần được sử dụng với các thiết bị sau đây khi đo lưu lượng:1Thiết bị đẩy: được sử dụng để tạo ra sự khác biệt áp suất trong đường ống dẫn. Các thiết bị đẩy phổ biến bao gồm:• Bảng lỗ: Một tấm đơn giản với một lỗ nhỏ ở trung tâm, phù hợp với hầu hết các phương tiện chất lỏng.• ống Venturi: ống co lại-mở rộng, giảm áp suất thấp, phù hợp với phép đo chính xác cao.• vòi phun: Thích hợp cho chất lỏng lưu lượng cao, mất áp suất nhỏ hơn so với tấm lỗ.2Thiết bị tính dòng chảy: được sử dụng để chuyển đổi tín hiệu điện phát ra bởi bộ truyền áp suất khác nhau thành tín hiệu dòng chảy.Điều này có thể đạt được bằng cách tích hợp dòng chảy hoặc PLC trong một hệ thống điều khiển công nghiệp.3. ống và phụ kiện: ống và phụ kiện để lắp đặt và cố định các bộ truyền áp suất chênh lệch và các thiết bị throttling.
Cơ sở lựa chọn thiết bị thắt hơi
Việc lựa chọn thiết bị khử hơi phù hợp đòi hỏi phải xem xét các yếu tố sau:
1Đặc điểm của chất lỏng: Các thiết bị khác nhau phù hợp với các chất lỏng khác nhau (như chất lỏng, khí, hơi nước).
2. Độ chính xác đo: Để đo chính xác cao, ống venturi hoặc vòi là phù hợp hơn.
3. Yêu cầu mất áp suất: Nếu mất áp suất thấp là yêu cầu, venturi hoặc cân bằng dòng chảy là một sự lựa chọn tốt hơn.
4Chi phí và bảo trì: chi phí tấm lỗ thấp, nhưng bảo trì thường xuyên hơn; ống và vòi Venturi đắt tiền nhưng dễ bảo trì.
Shaanxi Nuoying Automation Instrument Co., Ltd. là một doanh nghiệp tích hợp nghiên cứu, thiết kế, sản xuất và bán các dụng cụ phẳng.Nó là một tổ chức công nghệ cao đã phát triển dựa trên tài năng công nghệ cao chuyên sâu và lực lượng kỹ thuật mạnh mẽ của Đại học Bưu điện và Truyền thông Xi'an.Hiện tại, chúng tôi có hơn 60 sản phẩm trong năm loạt, chẳng hạn như radar level meter, RF admittance level meter, level switch, pressure meter và flow meter.
Dưới đây là chi tiết phân loại sản phẩm của năm loạt này để tham khảo:
Máy đo mực● Máy đo mức độ radar 80G

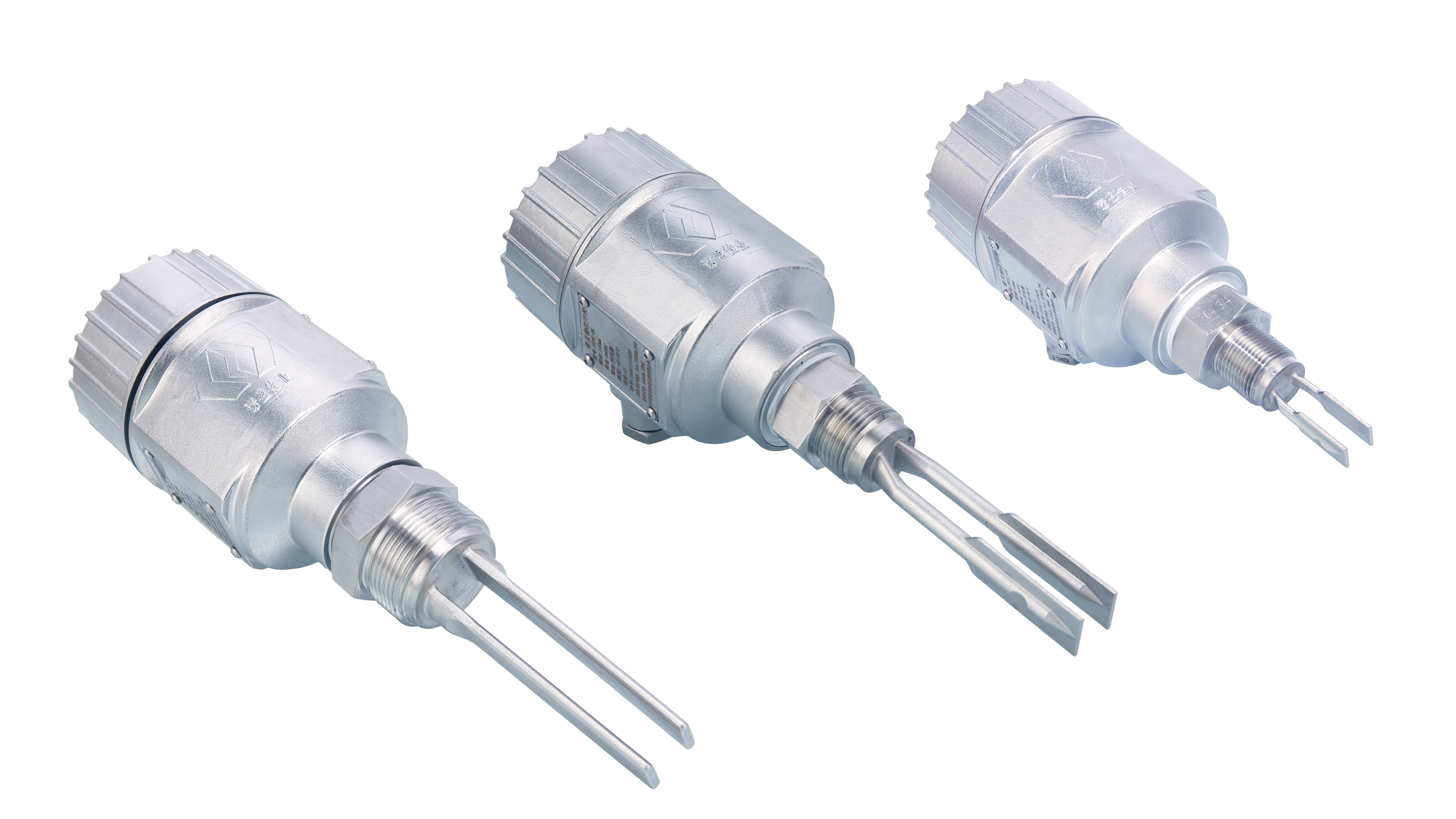

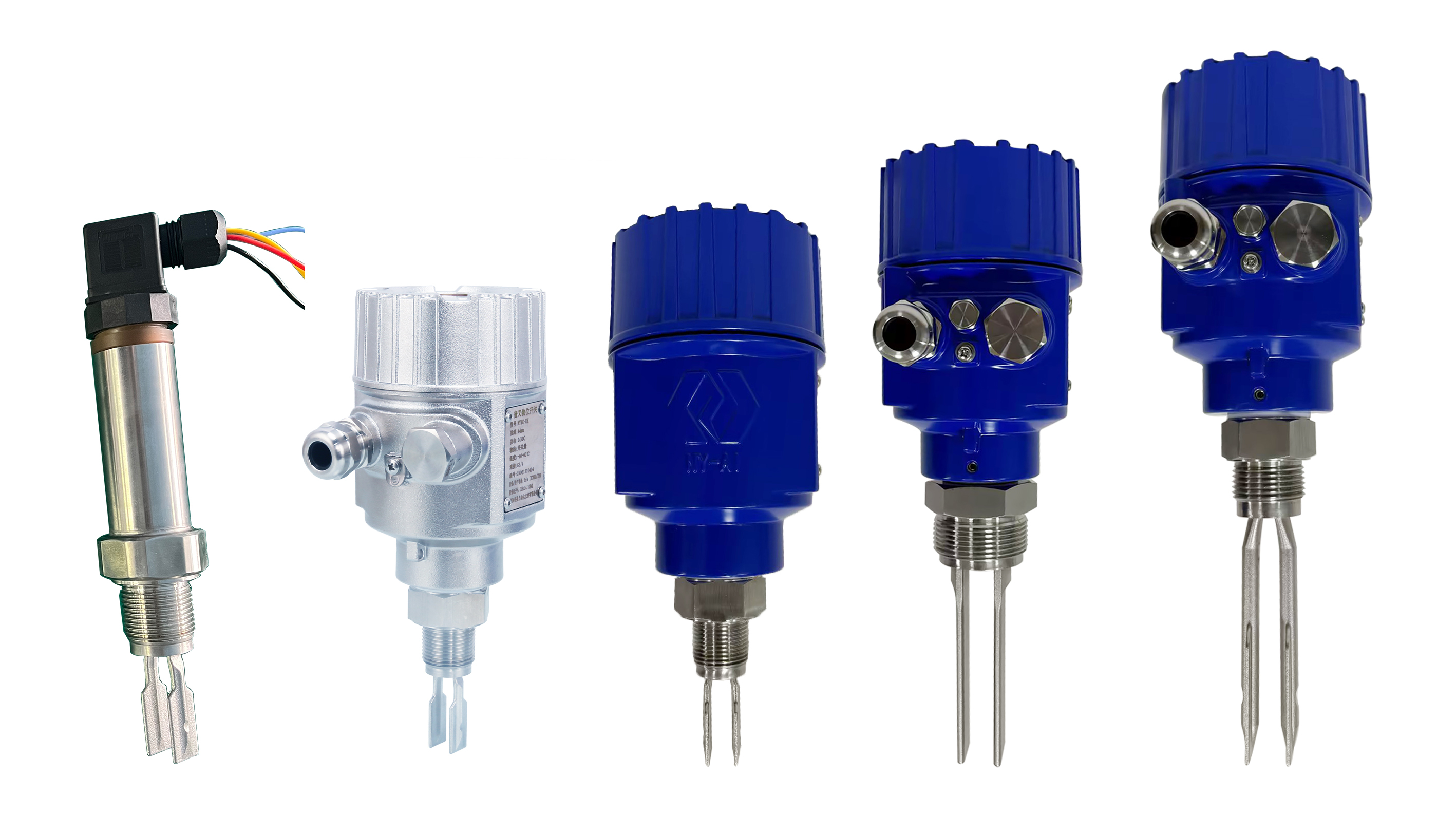

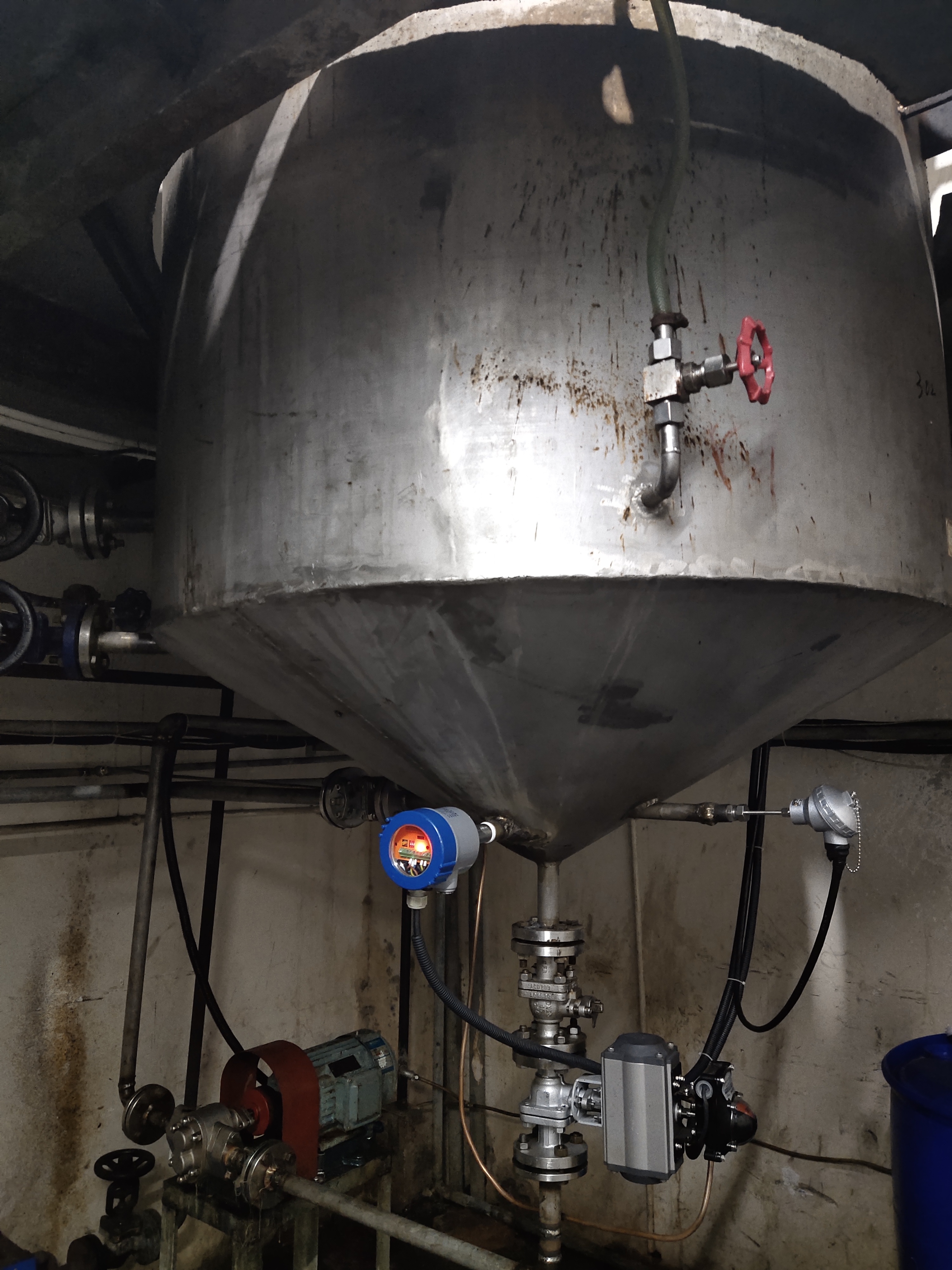

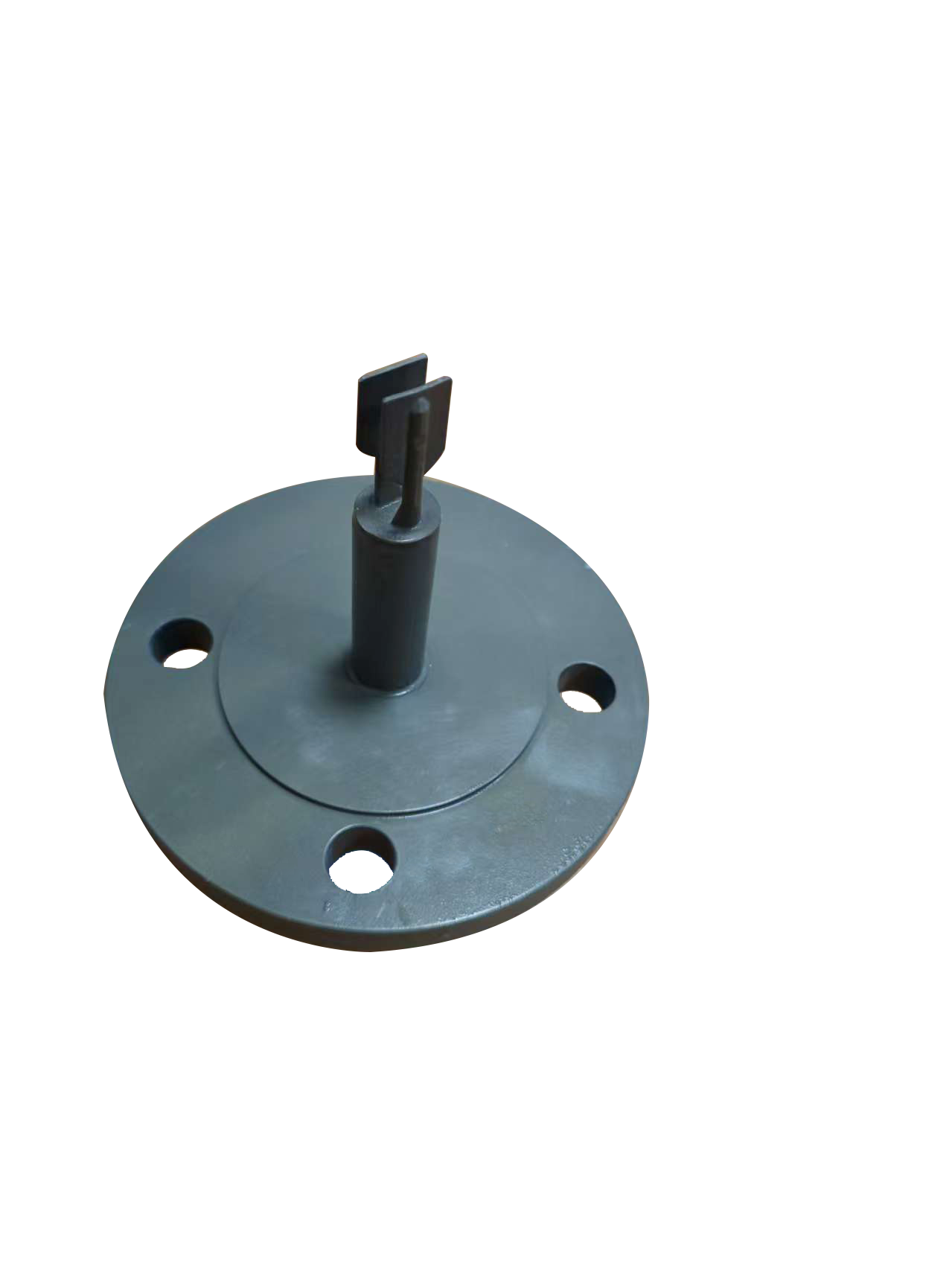

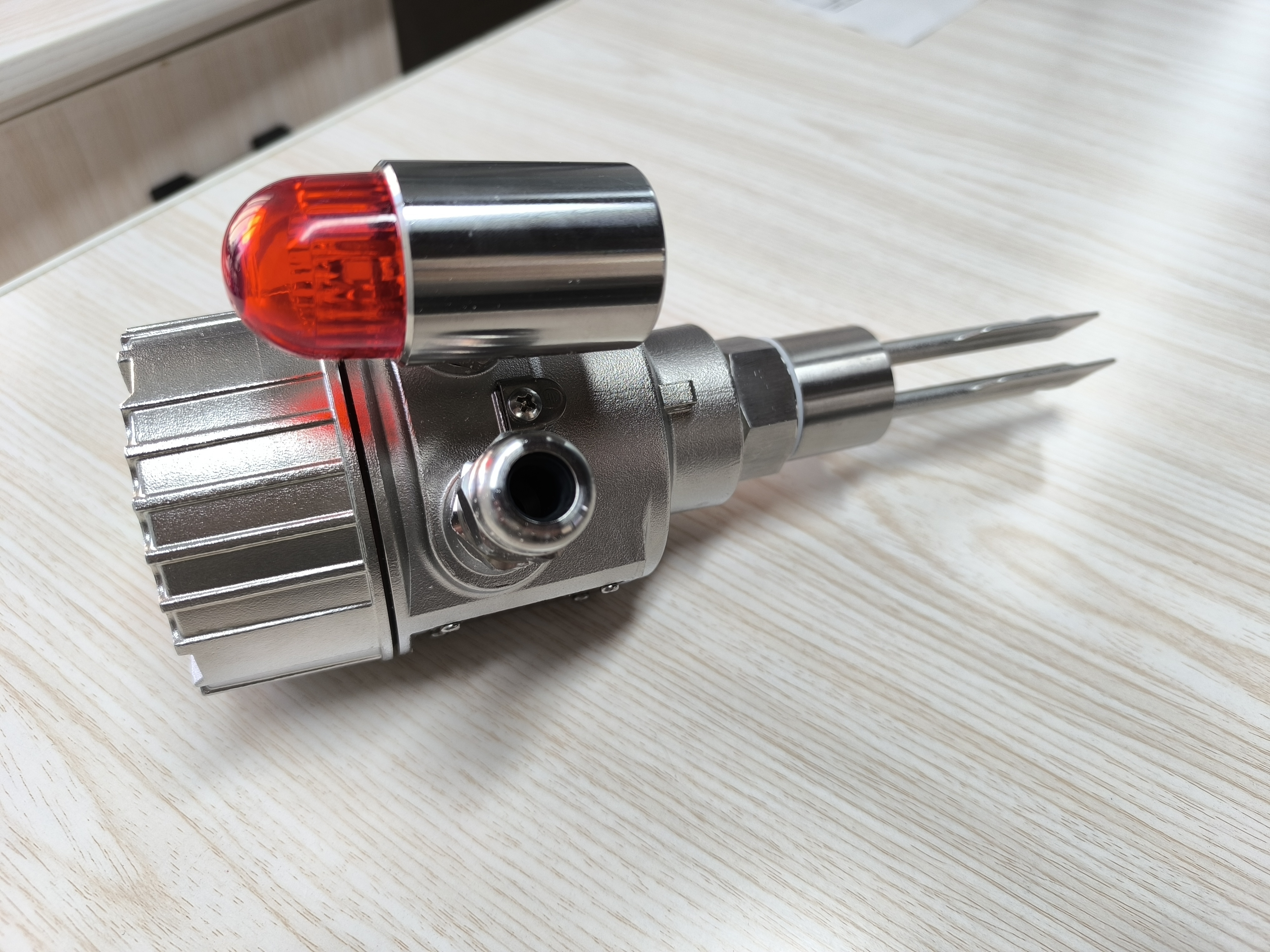

● Chuyển đổi mức độ của nĩa điều chỉnh
● Máy đo mức độ radar 26G
● Chuyển mức sóng vi sóng
● Máy đo độ cao của radar sóng hướng dẫn
● Chuyển đổi đầu vào RF
● Máy đo độ tiếp cận RF
● Chuyển bộ điện tụ RF
● Máy đo nồng độ siêu âm
● Ngừng chuyển đổi mức vật liệu quay

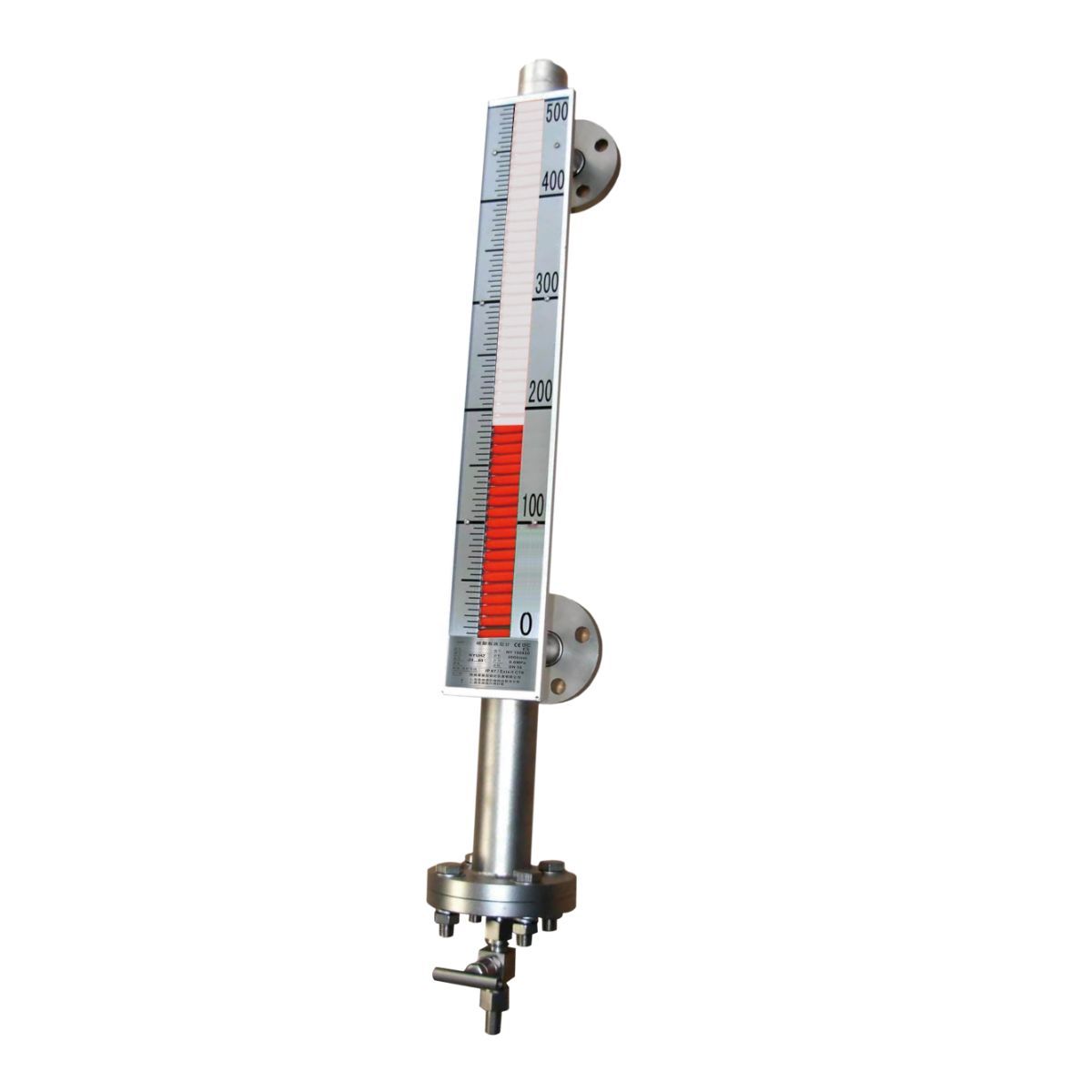

● Máy đo độ cao từ tính
● Chuyển đổi siêu âm bên ngoài
● Máy đo mật độ của nĩa điều chỉnh
Thiết bị áp suất

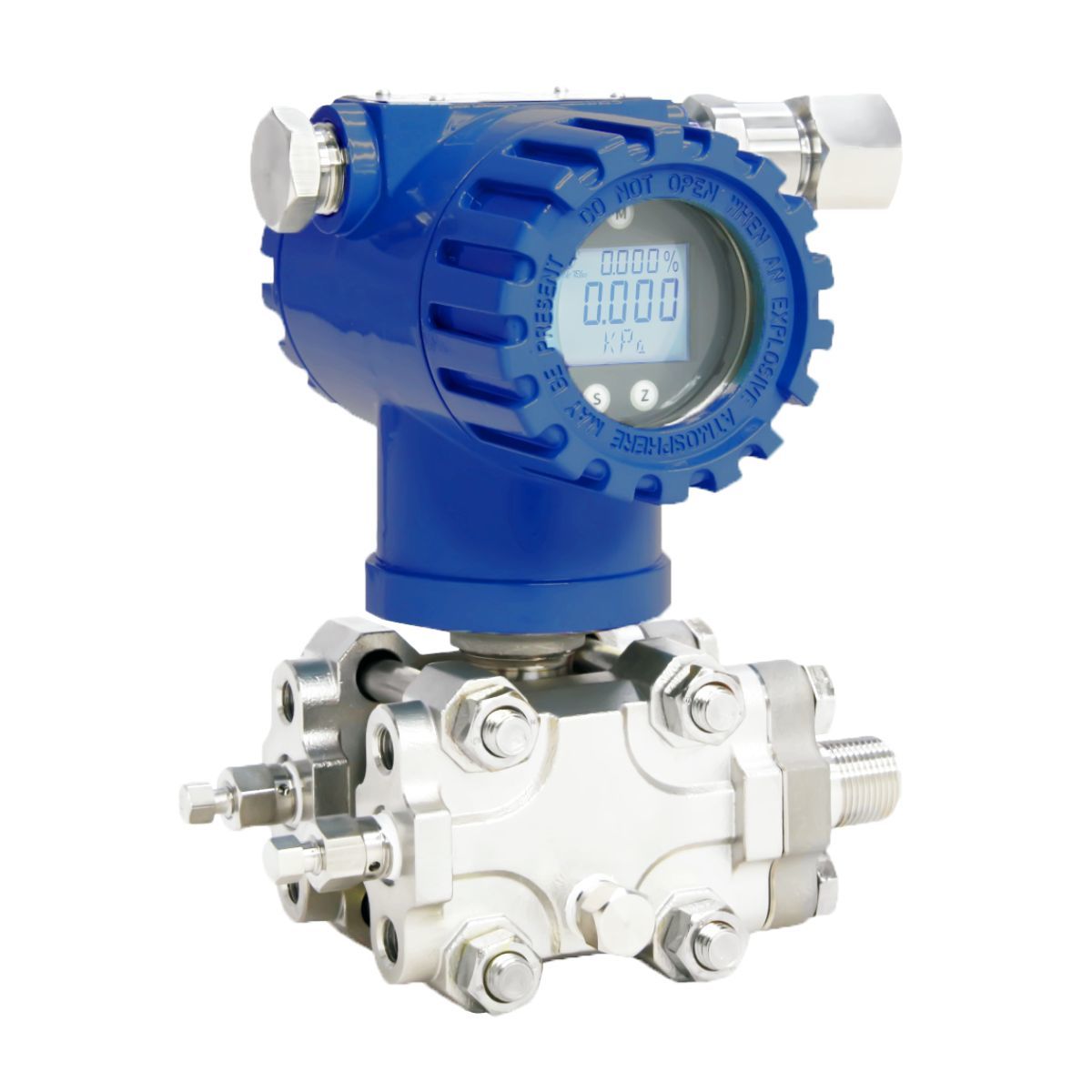

● Máy truyền áp suất khác biệt silicon đơn tinh
● Máy truyền áp suất chênh lệch tĩnh cao bằng silic đơn tinh
● Máy truyền áp suất tuyệt đối bằng silic đơn tinh
● Máy truyền áp suất bằng silic đơn tinh
● Máy truyền áp bằng vít silic đơn tinh
● Máy truyền nồng độ chất lỏng bằng silic đơn tinh thể
● Máy phát từ xa bằng silic đơn tinh thể
● Máy phát từ xa bằng silicon đơn tinh
Máy đo lưu lượng

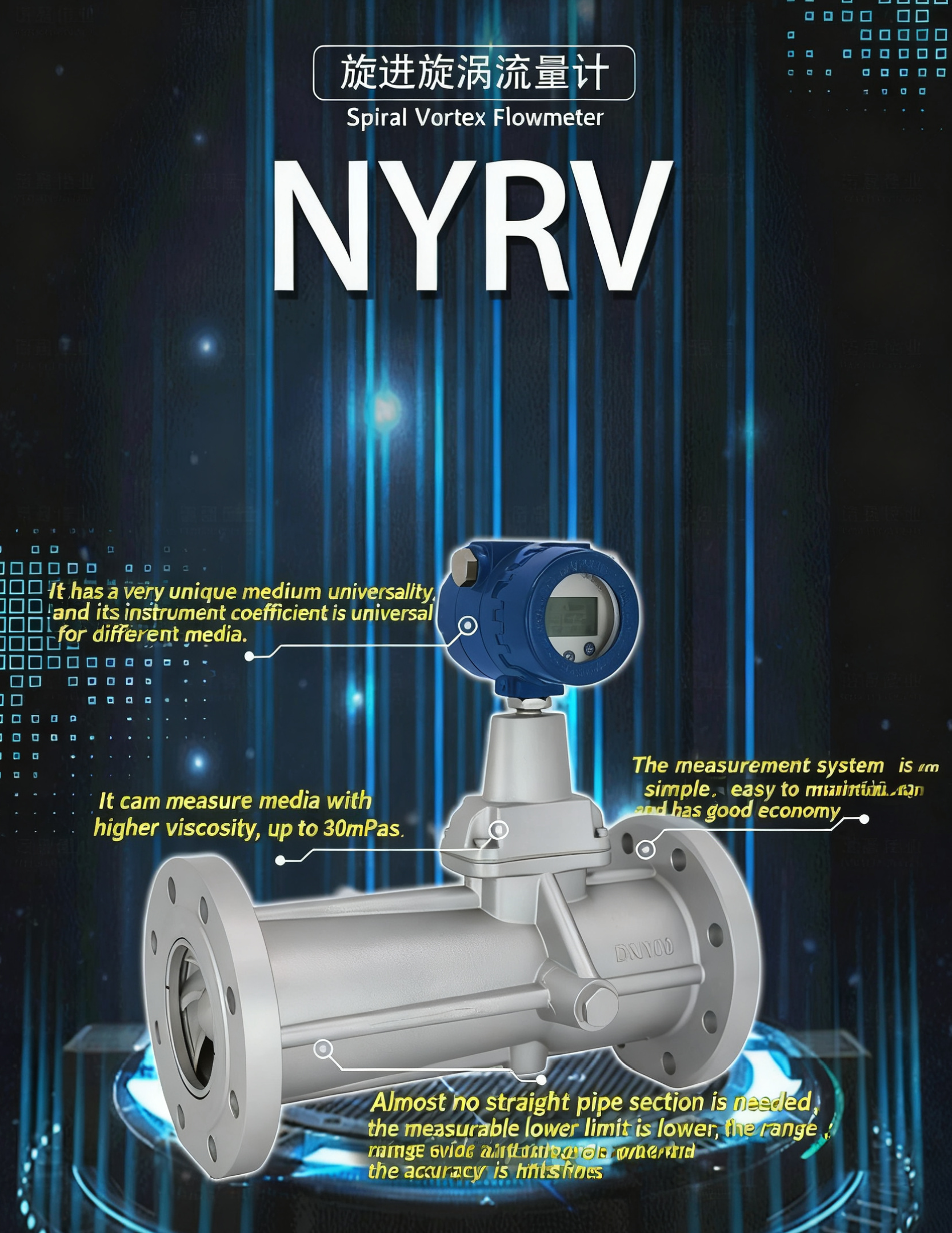

● Máy đo dòng chảy xoáy tiền đợt NYRV
● Máy đo lưu lượng tua-bin NYLD-WL
● Máy đo dòng chảy xoáy NYLUGB
● Máy đo lưu lượng ống kim loại NYLZ
● Máy đo lưu lượng điện từ loại ống NY-LD
● Máy đo lưu lượng khối lượng NYMF600
● Máy đo lưu lượng khí siêu âm IRGA

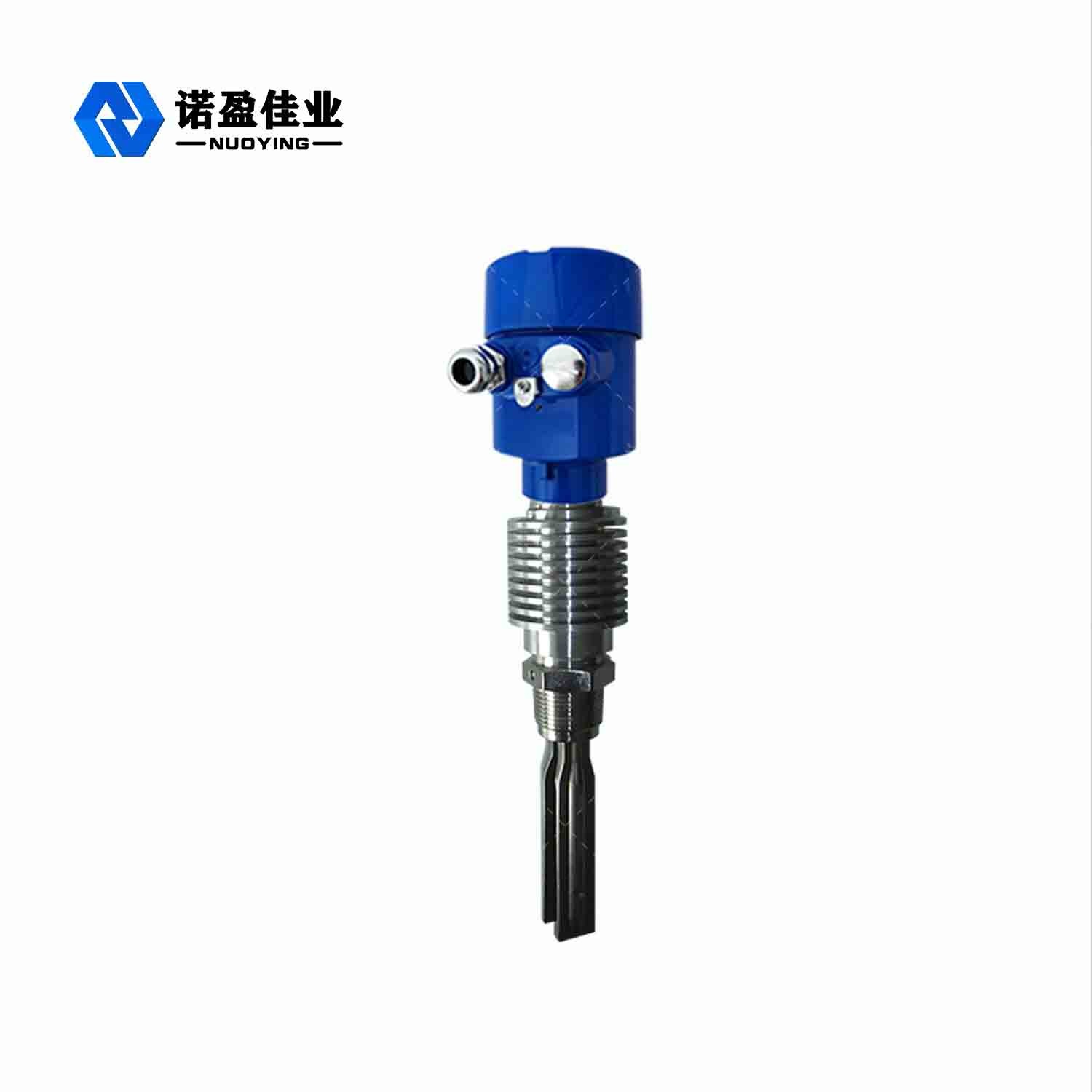

Có năm loại đầu ra tín hiệu phổ biến cho các cảm biến trong công tắc cấp: đầu ra relé, đầu ra hai dây, đầu ra bóng bán dẫn, đầu ra không tiếp xúc và đầu ra NAMUR.đầu ra rơle là phổ biến nhất, đầu ra bóng bán dẫn và đầu ra không tiếp xúc hiếm khi liên quan, và đầu ra hai dây và đầu ra NAMUR chủ yếu được sử dụng trong các hệ thống an toàn nội tại với mục đích an toàn nội tại.Vậy sự khác biệt giữa đầu ra hai dây và đầu ra NAMUR về ứng dụng là gì??
Hệ thống hai dây là một phương pháp truyền thông và cung cấp điện tương đối với hệ thống bốn dây (hai đường cung cấp điện và hai đường truyền thông).Các đường cung cấp điện và đường tín hiệu được kết hợp thành một, và hai đường dây nhận ra truyền thông và nguồn cung cấp điện.Nguồn cung cấp năng lượng cần phải được đưa ra bên ngoàiHệ thống hai dây thường sử dụng dòng DC 4 ~ 20mA để truyền tín hiệu.Giới hạn trên 20mA là do các yêu cầu chống nổ: năng lượng tia lửa gây ra bởi dòng 20mA bật và tắt không đủ để đốt khí. lý do tại sao giới hạn dưới không phải là 0mA là để phát hiện vỡ đường dây:sẽ không thấp hơn 4mA trong quá trình hoạt động bình thườngKhi đường truyền bị ngắt kết nối do lỗi, dòng mạch giảm xuống 0, 2mA thường được sử dụng làm giá trị báo động ngắt đường, và 8mA và 16mA được sử dụng làm giá trị báo động mức.
Tiêu chuẩn NAMUR lần đầu tiên được đưa vào Trung Quốc vào năm 2009.cảm biến cần cung cấp điện áp DC khoảng 8VTheo khoảng cách của vật kim loại tiếp cận cảm biến, một tín hiệu hiện tại 1,2mA đến 2,1mA sẽ được tạo ra.Khi các thay đổi hiện tại từ thấp đến cao hoặc bằng 1.75MA, một thay đổi tín hiệu đầu ra (từ 0 đến 1, hoặc từ tắt để ON) sẽ được tạo ra.hoặc từ ON đến OFF) sẽ được tạo raBằng cách này, nó có thể được sử dụng để kiểm tra xem vật kim loại đang tiếp cận.
Từ nguyên tắc hoạt động của NAMUR, có thể thấy rằng nó tương tự như đầu ra hai dây. Nó cung cấp năng lượng cho cảm biến thông qua hàng rào cách ly (thường là 8,2VDC,hai dây là 24VDC) và phát hiện tín hiệu hiện tại của nóĐiểm phát hiện đầu ra NAMUR thường là ≤1,2mA và ≥2,1mA (các công ty khác nhau đặt các điểm phát hiện khác nhau), và điểm phát hiện của đầu ra hai dây thường là 8mA và 16mA.Các tín hiệu chuyển mạch được chuyển đổi thông qua hàng rào cách ly và cuối cùng đầu ra vào phòng điều khiển DCS hoặc PLAC.
Sự khác biệt giữa nó và hệ thống hai dây là dòng điện và điện áp của nó nhỏ hơn, và yêu cầu năng lượng của rào cản an toàn được sử dụng thấp hơn, nhưng tương đối,giá của nó là đắt hơn nhiều so với sản lượng hai dây.
Hiện tại, ở Trung Quốc, đầu ra hai dây được sử dụng rộng rãi hơn trong hệ thống an toàn nội tại, và đầu ra NAMUR ít được sử dụng hơn.
1Hệ thống phát tín hiệu NAMUR đắt tiền.
2Các đầu ra hai dây an toàn về bản chất có thể thay thế hoàn toàn đầu ra NAMUR, và giá của nó rẻ hơn.
Lời giới thiệuĐơn vị tách không khí là một dự án hỗ trợ công trình công cộng, cung cấp nitơ, oxy và argon cho việc xây dựng cho mỗi đơn vị, nhà máy điện và các cơ sở phụ trợ.Sản phẩm chính của nitơ được sử dụng để làm sạch, niêm phong, di dời và bảo mật. tháp làm mát không khí là một hệ thống làm mát trước không khí, chức năng chính là nén khí vào tháp làm mát không khí để làm mát và rửa bằng nước.Phần trên của tháp làm mát không khí được làm mát bằng nước nhiệt độ thấp được làm mát bởi máy làm mát (RU1101 ~ 1103), và phần dưới được làm mát bởi nước làm mát của hệ thống nước tự lưu thông.Phần trên của tháp làm mát không khí được trang bị một thiết bị tách nước miễn phí và một thiết bị chống ngập nước độc đáo để ngăn chặn nước miễn phí trong không khí được đưa ra.
Quá trình kiểm tra
Máy đo nồng độ chất lỏng hai vòm đã được kiểm tra, và nén bên áp suất tích cực là không đàn hồi, với rỉ sét và vảy gắn vào bề mặt.nó được tìm thấy rằng viên nang đã xác định các lỗ nhỏChỉ số trở lại bình thường sau khi thay thế đồng hồ đo mức độ.
Phân tích nguyên nhânCác hộp mực đo mức độ chất lỏng cột hai bị hư hỏng, và thiếu dầu silicon gây ra biến động bất thường của mức độ chất lỏng, gây ra khóa cao và làm cho máy nén không khí cạn.Tháp làm mát không khí làm mát không khí nén bởi máy nén không khí và làm sạch bụi, nước có chứa bụi và tạp chất, vòm bên áp suất tích cực của đồng hồ đo mức độ vòm đôi tương đối tĩnh,và bụi và tạp chất sẽ rơi xuống bề mặt của niêm mạcKhông có thời gian đặt ra để xả và rửa ống hút áp suất và viên nang ở phía áp suất dương.
Các biện pháp phòng ngừa:1, dựa trên hệ thống thiết bị an toàn, theo lớp SIL, lớp khóa, tầm quan trọng của thiết bị, tác động sản xuất, cải thiện việc phân loại thiết bị thiết bị.Phân bổ nhân lực và quỹ theo cấp thiết bị, và quản lý nghiêng về các thiết bị thiết bị quan trọng.2. Thúc đẩy việc cải thiện dữ liệu và áp dụng cơ sở dữ liệu lỗi thiết bị, ghi lại sự cố của thiết bị thiết bị,thực hiện thống kê phân loại tự động của sửa chữa và bảo trì, thiết lập toàn bộ quản lý vòng đời của thiết bị thiết bị và cung cấp hỗ trợ dữ liệu đáng tin cậy cho bảo trì và sửa chữa thiết bị.3, cải thiện chương trình bảo trì phòng ngừa của các đơn vị chìa khóa, công cụ khóa của hệ thống gắn các đơn vị chìa khóa được bao gồm trong nội dung kiểm tra.Và khám phá tháp làm mát không khí đo mức độ cho chu kỳ giải phóng phòng ngừa.
