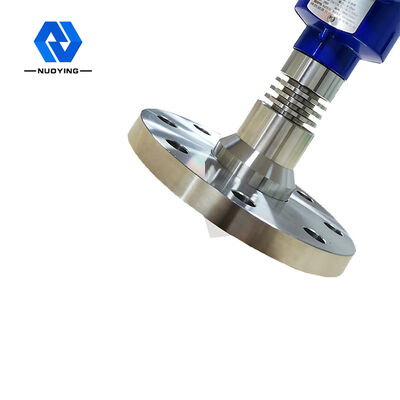

Máy phát đo mức radar NYRD-TJ 26GHz không tiếp xúc chất lỏng ăn mòn mạnh
Máy phát mức radar NYRD-TJ-ATổng quan
Mô tả sản phẩm
Nguyên lý hoạt động của Máy phát mức radar 26GHz NYRD-PB
Cảm biến dòng radar đo mức NYRD80X là một thiết bị đo mức radar tần số cao 26GHz với khoảng cách đo tối đa 80m. Ăng-ten vị trí vật thể radar phát ra một xung vi sóng hẹp được truyền xuống thông qua ăng-ten. Sau khi sóng xung chạm vào bề mặt của môi chất được đo, nó được phản xạ trở lại và được hệ thống ăng-ten thu lại. Tín hiệu được truyền đến phần mạch điện tử và tự động chuyển đổi thành tín hiệu mức vật thể (Vì xung di chuyển rất nhanh, thời gian để một sóng điện từ đến mục tiêu và dội lại bộ thu gần như là tức thời).
Mốc đo: Bề mặt đáy xoắn hoặc bề mặt bịt kín của mặt bích.
Thông số sản phẩm

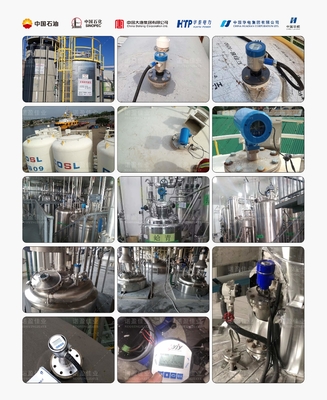

Ứng dụng điển hình

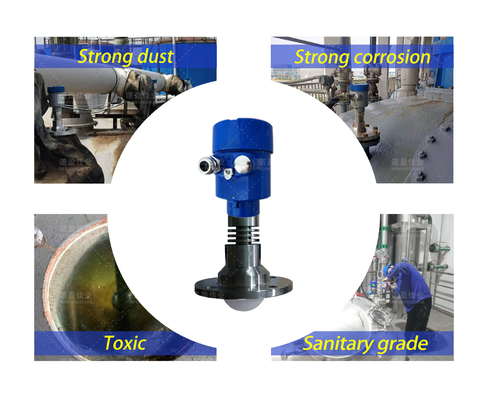

Dễ kết tinh, ngưng tụ sương, độc hại, ăn mòn mạnh
Ăng-ten
chất liệu

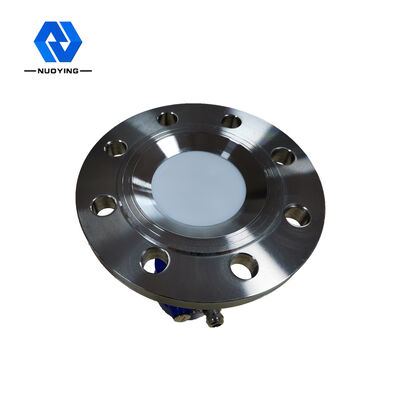

Ăng-ten thấu kính, 316L+PTFE (Tùy chọn)
Phạm vi đo
40m
Độ chính xác đo
0.05%-0.1%F.S
Nguồn điện
24VDC (Hai dây, bốn
dây)
Nhiệt độ môi chất
-40~+120℃,-40~+260℃
Kết nối quy trình
Mặt bích, giá đỡ (tùy chọn)
Áp suất quy trình
-0.1~2.0MPa
Kích thước của cấu trúc vỏ của máy đo mức radar (đơn vị: mm)
Có hai loại máy đo mức radar:
Một là vỏ nhôm đúc và một loại khác là vỏ thép không gỉ. Thiết kế tùy chỉnh có thể được thực hiện theo
yêu cầu của khách hàng và điều kiện hiện trường.
