26GHz NYRD-810 Frequency Meter Wave Radar Solid Level Sensor Guided Radar Acid Level Transmitter
Tổng quan sản phẩm NYRD-810
Mô tả sản phẩm
Máy đo mức radar NYRD80X là một thiết bị đo mức radar tần số cao 26GHz với khoảng cách đo tối đa 80m.và bộ vi xử lý nhanh mới có thể thực hiện phân tích tín hiệu tốc độ cao hơn và xử lý, làm cho các thiết bị có thể được sử dụng trong lò phản ứng, thùng rắn và một số điều kiện đo phức tạp.
26GHz NYRD810 nguyên tắc làm việc của đồng hồ đo mức độ radar
Ống sóng vị trí đối tượng radar phát ra một xung sóng vi sóng hẹp được truyền xuống thông qua ăng-ten.sóng chạm vào bề mặt của môi trường đo, nó được phản xạ trở lại và được nhận bởi hệ thống ăng ten một lần nữa.truyền đến phần mạch điện tử và tự động chuyển đổi thành tín hiệu cấp đối tượng (Bởi vì xung di chuyển rất nhanh,thời gian cần thiết cho một sóng điện từ để đạt được mục tiêu của nó và bật trở lại máy thu là gần như ngay lập tức).
Địa điểm đo: Bề mặt đáy xoắn ốc hoặc bề mặt niêm phong của miếng kẹp.
Khi sử dụng thời gian cấp độ radar, hãy đảm bảo rằng mức vật liệu cao nhất không thể đi vào khu vực mù đo.
Các thông số sản phẩm
Ứng dụng điển hình
Bụi mạnh, chất rắn lớn
Vật liệu ăng ten
PTFE
Phạm vi đo
20m
Kết nối quy trình
Sợi, sợi vòm (không cần thiết)
Nhiệt độ quá trình
-40~+130°C
Áp lực quá trình
-0,1 ~ 0,3MPa
Nguồn cung cấp điện
24VDC
Độ chính xác
< 0,1% F.S
Mức độ bảo vệ
IP67
Kích thước cấu trúc vỏ của đồng hồ đo độ cao radar (đơn vị: mm)

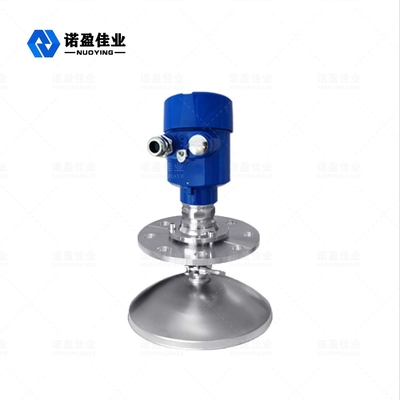

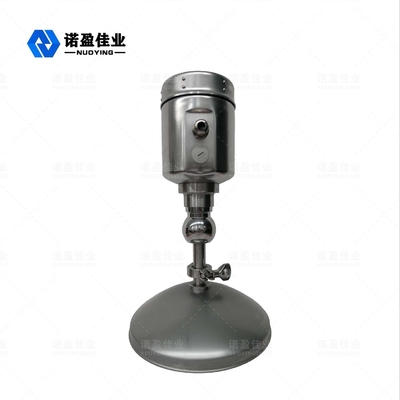

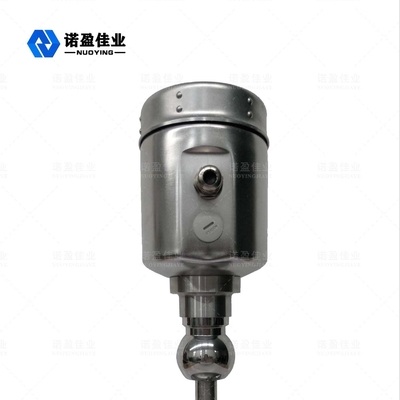

Có hai loại đồng hồ đo độ cao radar: Một là vỏ nhôm đúc và khác là một trường hợp thép không gỉ. thiết kế tùy chỉnh có thể được thực hiện theo theo yêu cầu của khách hàng và tình trạng của trang web.
